Toyota COROLLA 线束和卡夹 — Figure 8202

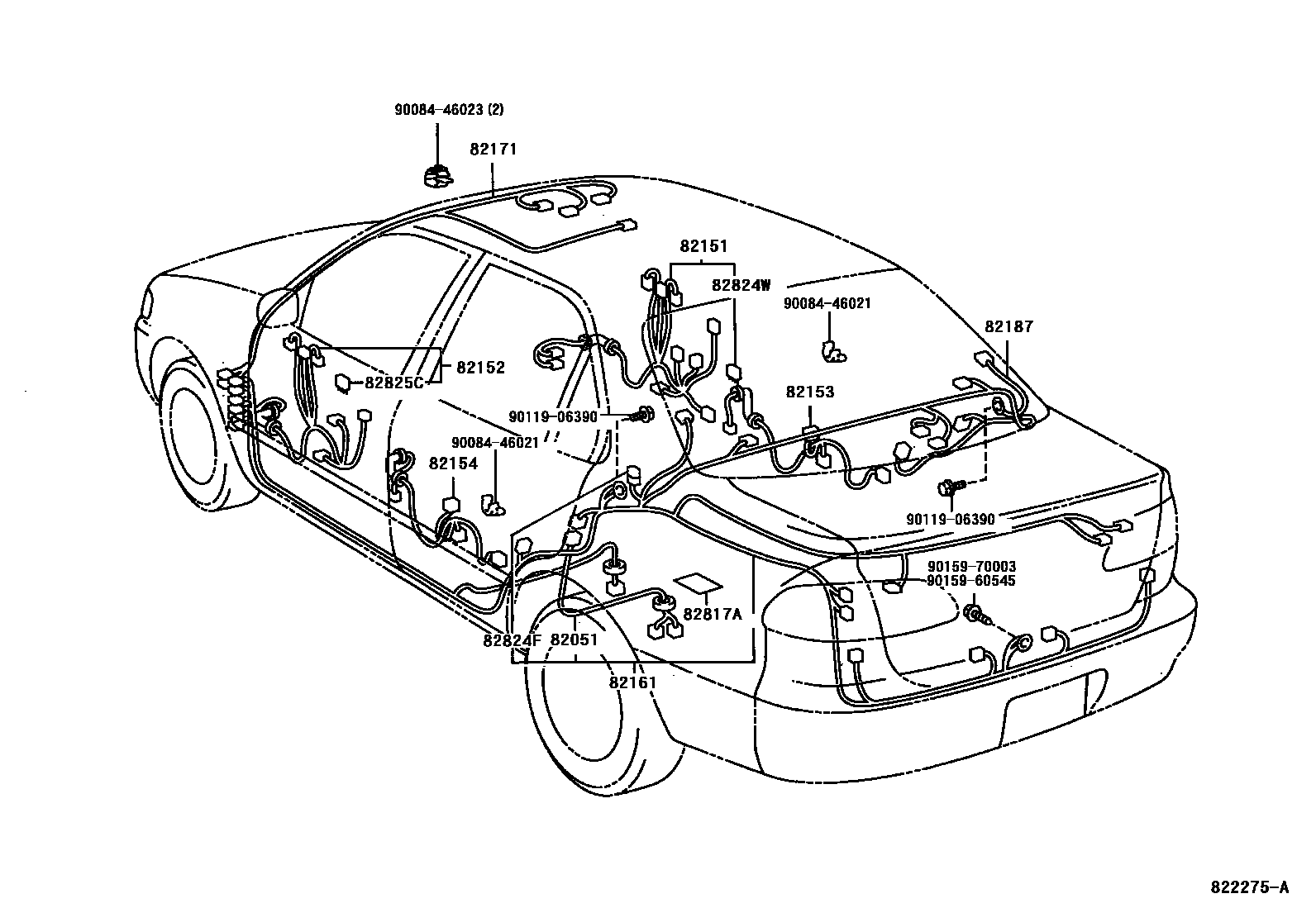

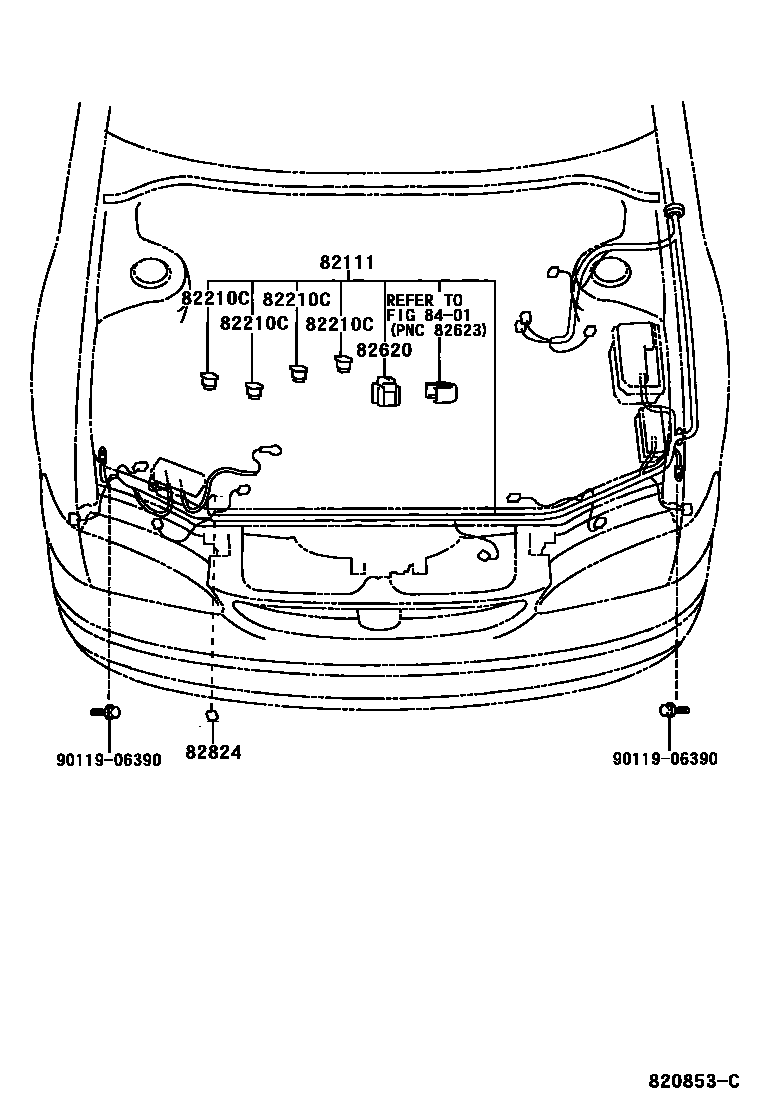

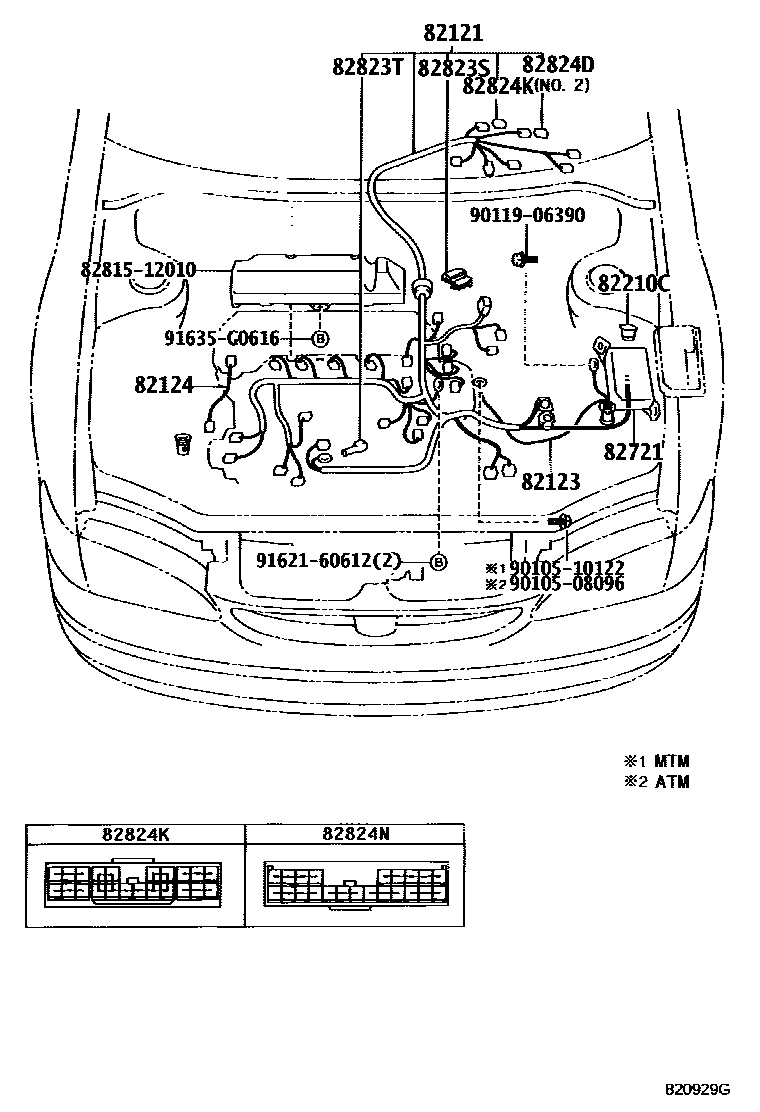

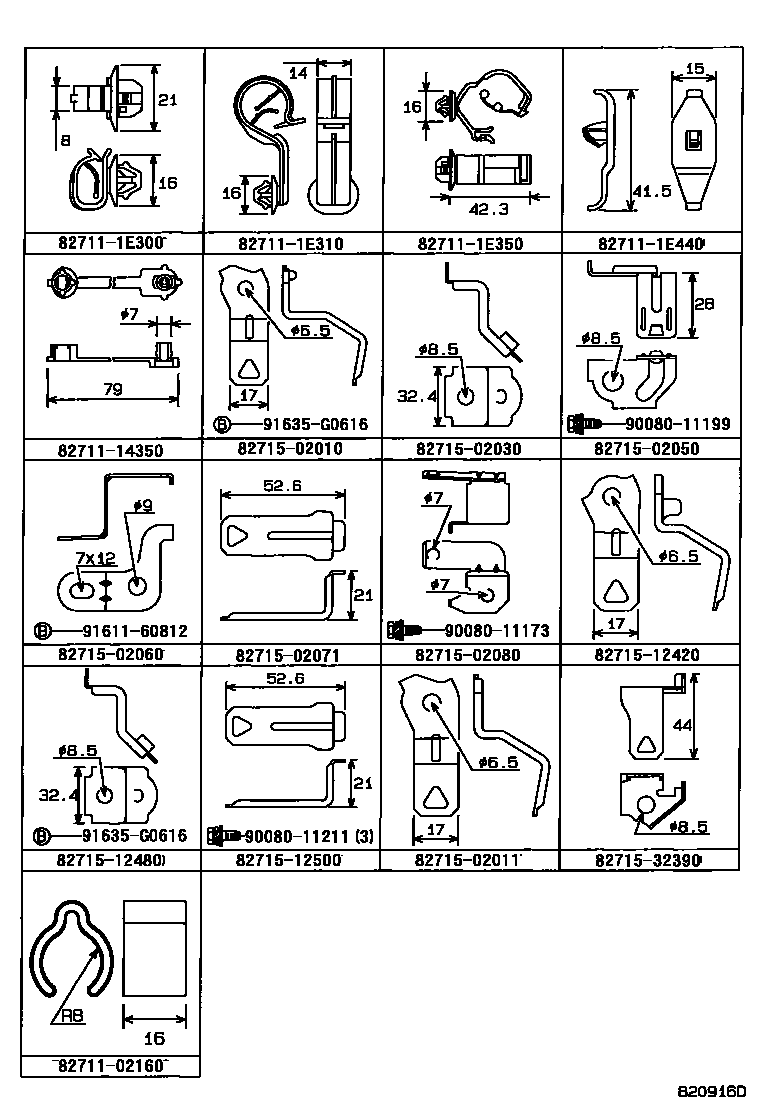

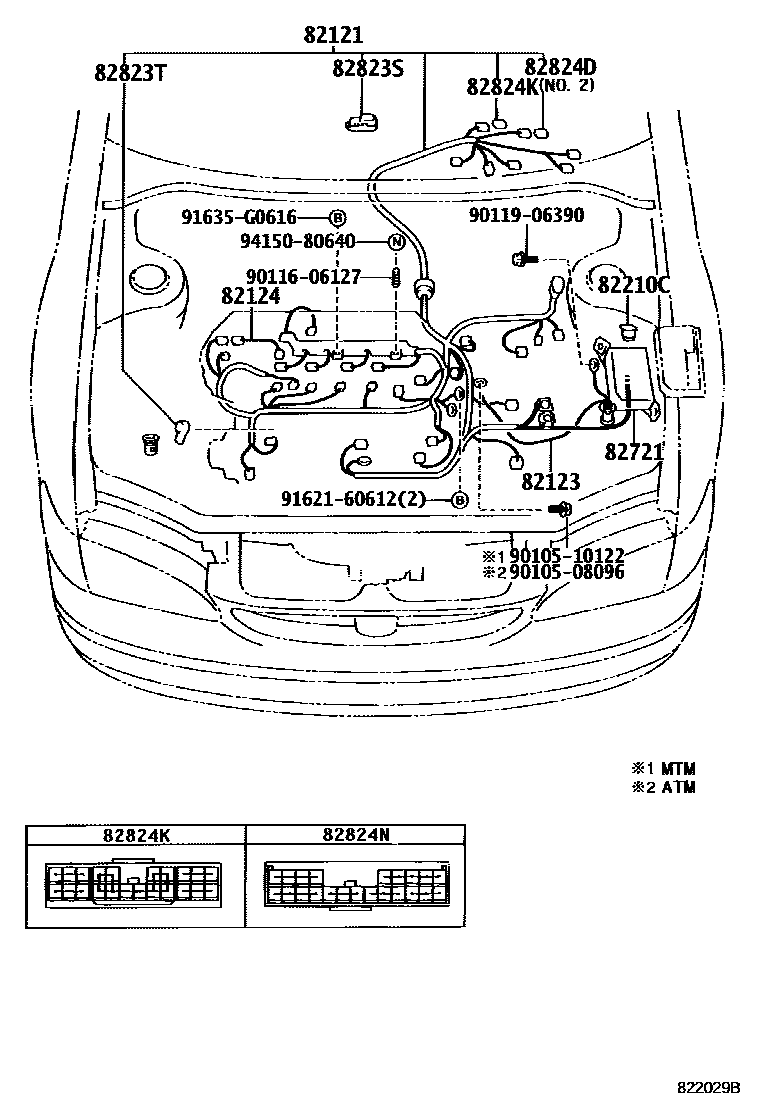

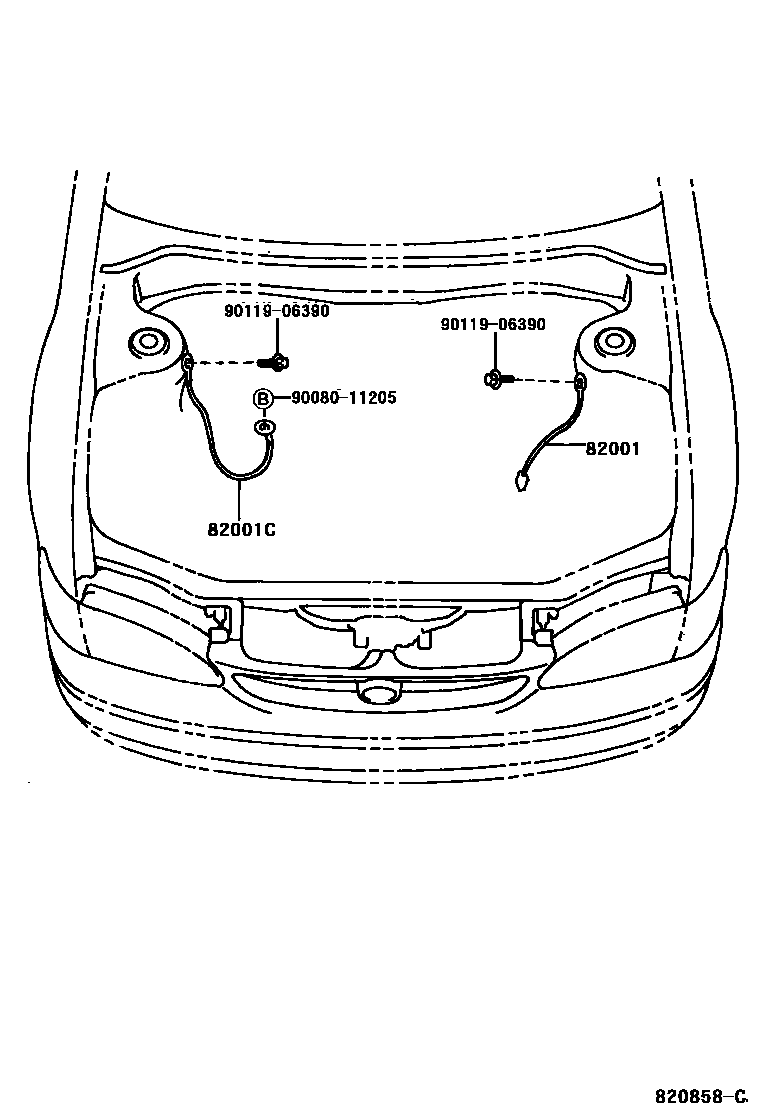

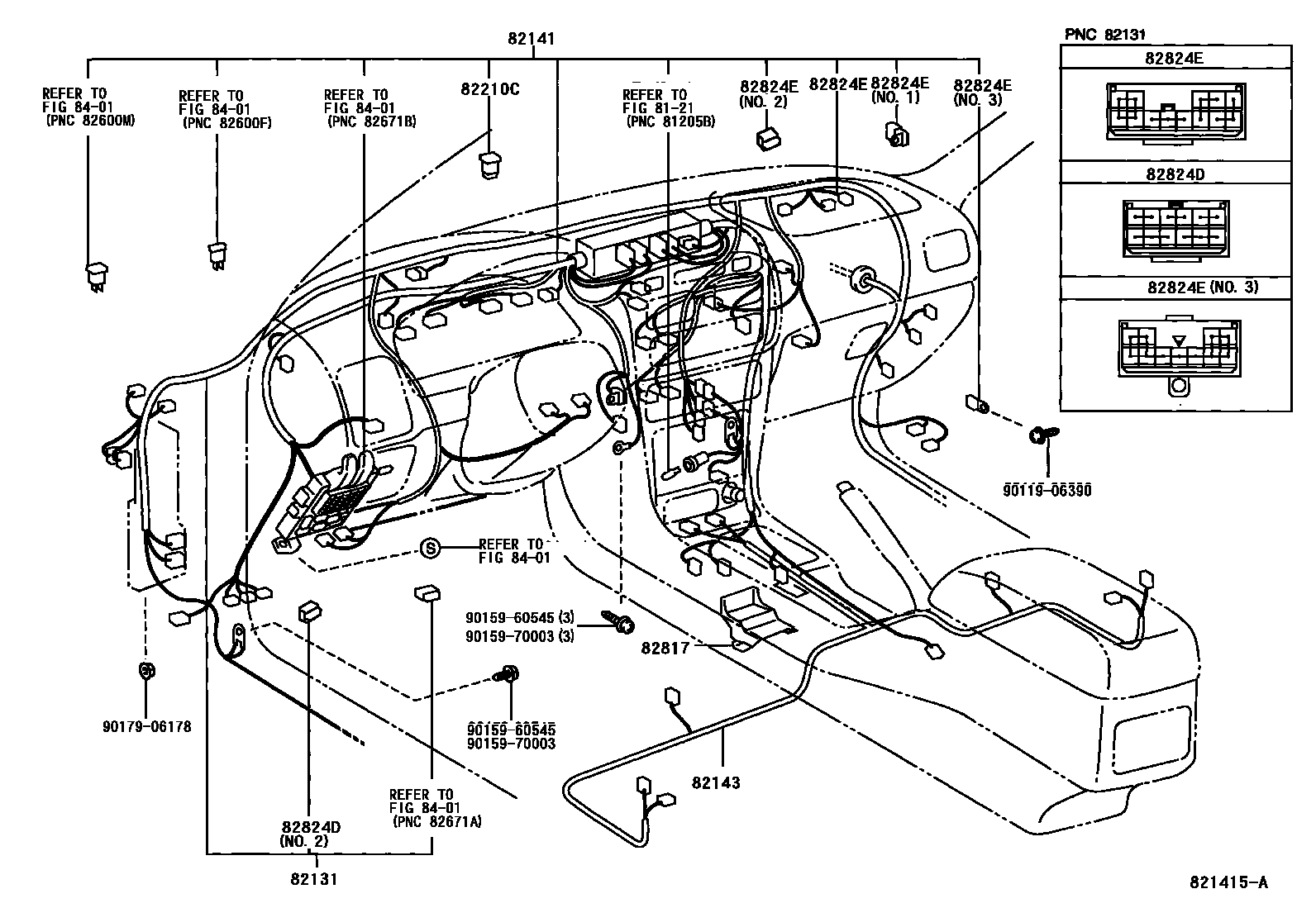

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 7 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07351 |
| 82001C | Connection cable No. 2 | 90980-07305 |
| 82051 | Fuel control wiring harness assembly | 82051-02010 · 82051-02020 |
| 82111 | Engine room main wiring harness | 82111-02400 · 82111-02401 · 82111-02410 · 82111-02411 · 82111-02420 · 82111-02421 · 82111-02430 · 82111-02431 · 82111-02440 · 82111-02441 · 82111-02450 · 82111-02451 · 82111-02460 · 82111-02461 · 82111-02470 · 82111-02471 · 82111-02480 · 82111-02481 · 82115-02100 · 82115-02110 · 82115-02120 · 82115-02130 · 82115-02140 · 82115-02150 · 82115-02240 · 82115-02250 · 82115-02260 · 82115-02270 · 82115-02280 · 82115-02290 · 82115-02300 · 82115-02310 · 82115-02320 |
| 82121 | Engine wiring harness | 82121-02160 · 82121-02161 · 82121-02170 · 82121-02171 · 82121-02180 · 82121-02181 · 82121-02280 · 82121-02281 · 82121-1N330 · 82121-1N331 · 82121-1N340 · 82121-1N341 · 82121-1N350 · 82121-1N351 · 82121-1N360 · 82121-1N361 |
| 82123 | Engine No. 3 wiring harness | 82123-02030 · 82123-02050 · 82123-02070 · 82123-02080 |
| 82124 | Engine No. 4 wiring harness | 82124-02010 · 82124-02011 · 82124-12110 · 82124-32050 |
| 82131 | Front panel wiring harness | 82131-02240 · 82131-02241 · 82131-02250 · 82131-02251 · 82131-02260 · 82131-02261 · 82131-02270 · 82131-02271 · 82131-02280 · 82131-02281 · 82131-02290 · 82131-02291 · 82131-02370 · 82131-02371 · 82131-02380 · 82131-02381 · 82131-02390 · 82131-02391 · 82131-02400 · 82131-02401 · 82131-02410 · 82131-02411 · 82131-02620 · 82131-02630 · 82131-02640 · 82131-02650 · 82131-02660 · 82131-02670 · 82131-02680 · 82131-02690 · 82131-02700 · 82131-02710 · 82131-02720 · 82131-02730 · 82131-02740 · 82131-02750 |
| 82141 | Dashboard wiring harness | 82118-02210 · 82118-02220 · 82118-02230 · 82146-02110 · 82146-02111 · 82146-02120 · 82146-02121 · 82146-02150 · 82146-02151 · 82146-02170 · 82146-02171 · 82146-02180 · 82146-02181 · 82146-02210 · 82146-02211 · 82146-02640 · 82146-02650 · 82146-02670 · 82146-02680 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-02010 · 82143-02020 · 82143-02030 · 82143-02040 |
| 82151 | Right front door wiring harness | 82151-02240 · 82151-02250 · 82151-02251 · 82151-02260 · 82151-02270 · 82151-02340 · 82151-02350 · 82151-02360 · 82151-02580 · 82151-02590 |
| 82152 | Left front door wiring harness | 82152-02240 · 82152-02250 · 82152-02251 · 82152-02260 · 82152-02270 · 82152-02340 · 82152-02350 · 82152-02360 · 82152-02500 · 82152-02510 |
| 82153 | Rear door wiring harness No. 1 | 82153-02080 · 82153-02090 · 82153-02100 · 82153-02110 · 82153-02120 |
| 82154 | Rear door wiring harness No. 2 | 82154-02080 · 82154-02090 · 82154-02100 · 82154-02110 · 82154-02120 |
| 82161 | floor wiring harness | 82161-02340 · 82161-02350 · 82161-02360 · 82161-02370 · 82161-02380 · 82161-02390 · 82161-02460 · 82161-02470 · 82161-02480 · 82161-02490 |
| 82171 | Roof No. 1 wiring harness | 82171-02100 · 82171-02120 · 82171-02130 · 82171-02140 · 82171-02190 · 82171-02200 |
| 82187 | Rear window wiring harness No. 2 | 82187-02060 · 82187-02070 |
| 82210C | fuse | 90982-08228 · 90982-08246 · 90982-08281 · 90982-08282 |
| 82620 | Fuse box assembly | 82620-02020 |
| 82721 | No. 1 wiring harness bracket | 82721-02010 |
| 82817 | No. 1 wire harness protection device | 82817-1A620 |
| 82817A | No. 2 wire harness protection device | 82817-1A640 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-30120 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22060 |
| 82824 | Harness connector | 82824-20050 |
| 82824D | Harness connector | 82824-12190 · 82824-30190 |
| 82824E | Harness connector | 82824-12200 · 82824-12210 · 82824-16040 · 82824-20110 |
| 82824F | Harness connector | 82824-12180 |
| 82824K | Harness connector | 82824-12210 |
| 82824W | Harness connector | 82824-30130 |
| 82825C | Harness connector | 82824-30130 |
