Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 4 images and 15 PNC and OE references.

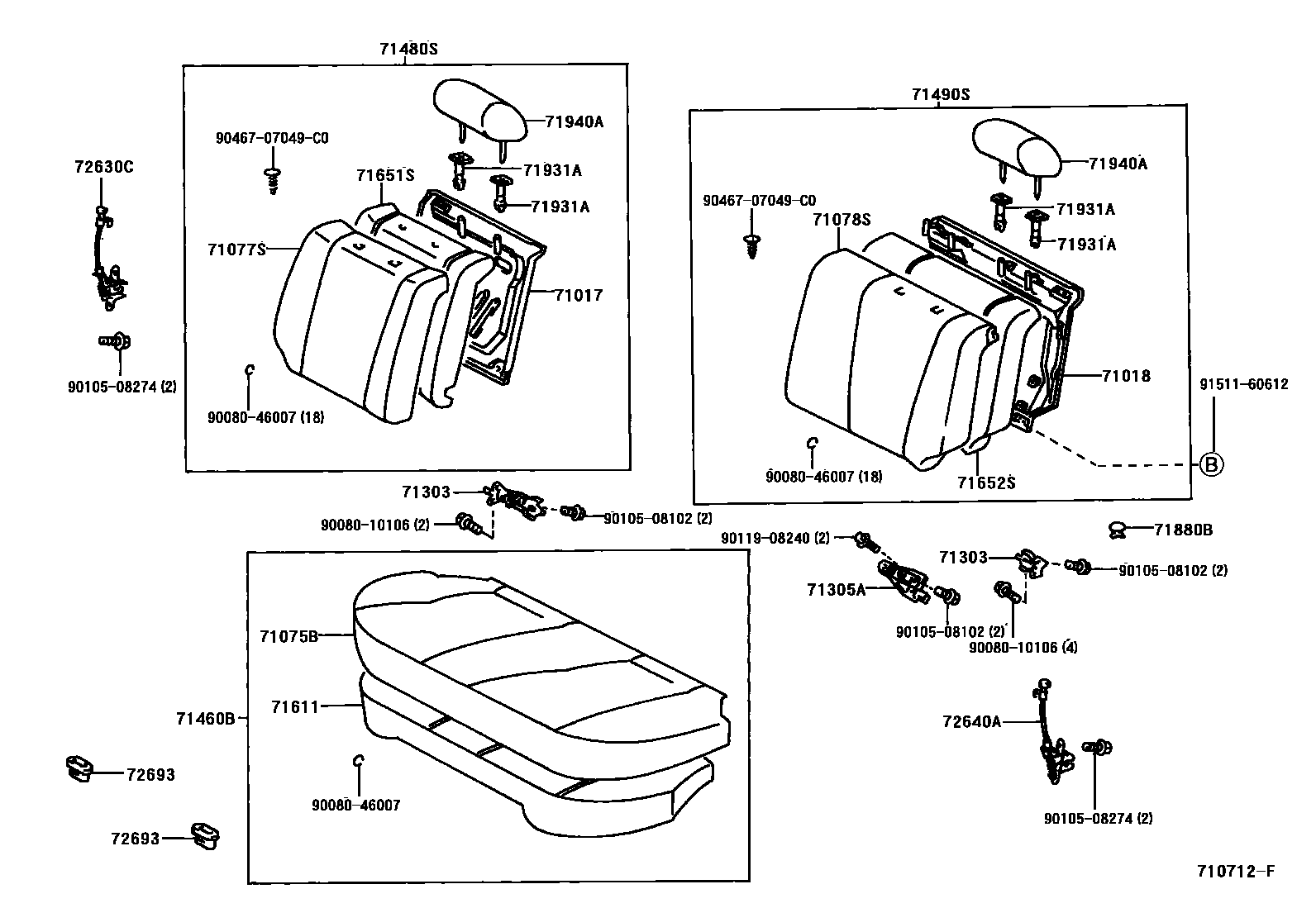

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 710712F
后排座椅和座椅滑轨 — 710712F (199708 – 999999)

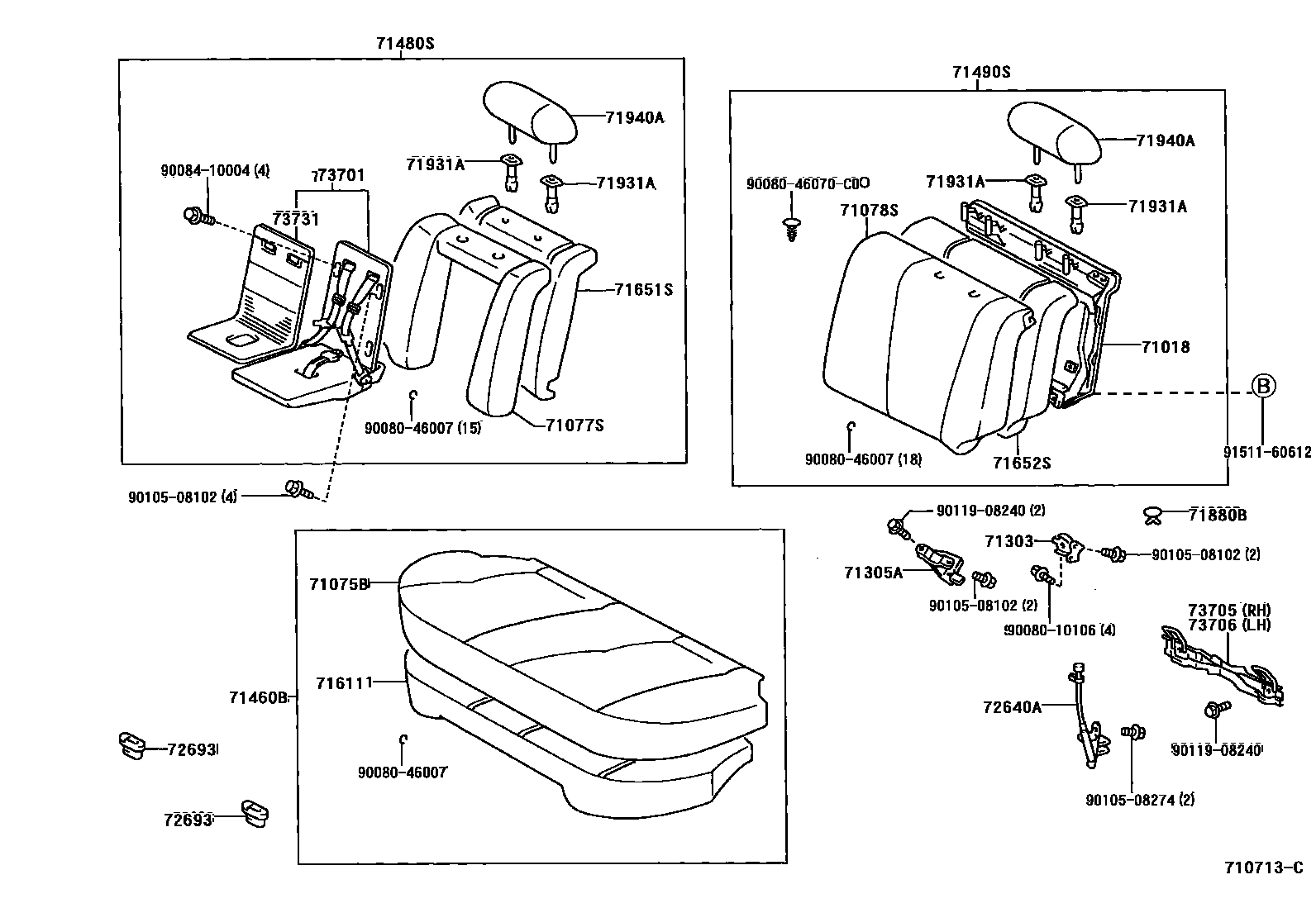

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 710713C
后排座椅和座椅滑轨 — 710713C (199708 – 999999)

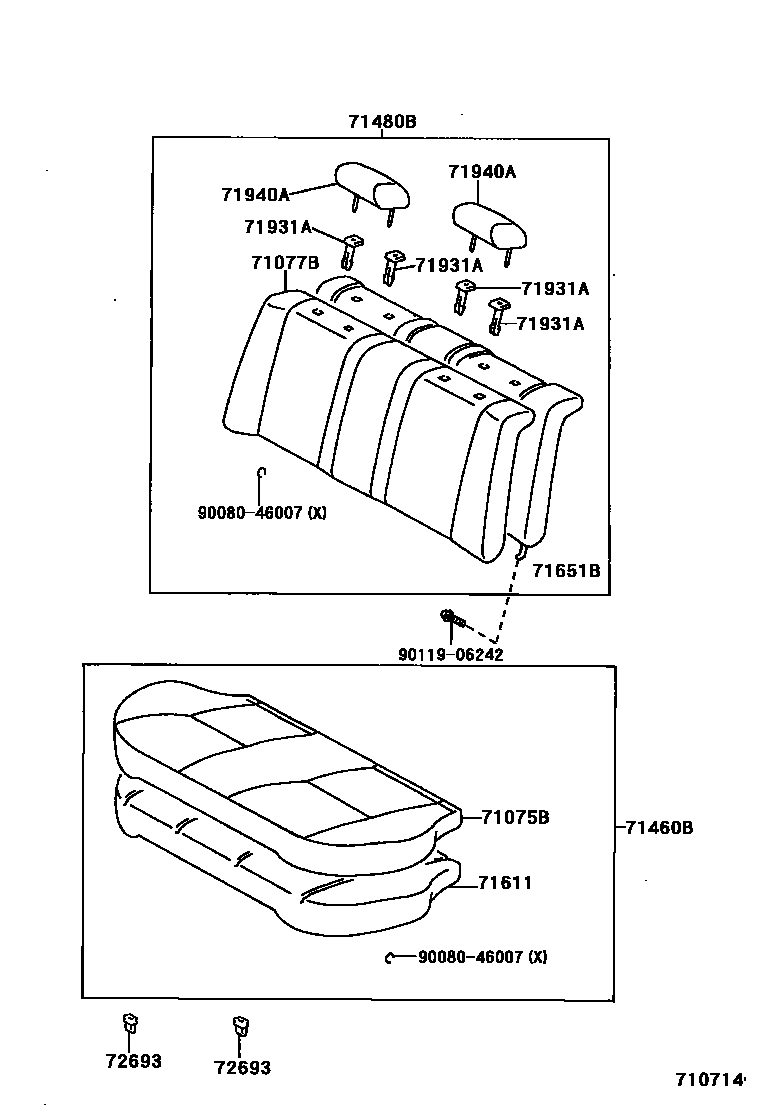

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 710714
后排座椅和座椅滑轨 — 710714 (199708 – 999999)
Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 710777
后排座椅和座椅滑轨 — 710777 (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-02040 · 71017-02041
71018Rear left seat back frame sub-assembly71018-02030 · 71018-02031
71281ARear seat center armrest hinge71281-02010
71303Rear seat back hinge sub-assembly71303-02010
71305ARear center seat backrest hinge sub-assembly71305-02010
71611Rear seat cushion cushion71503-02040 · 71503-02050
71651BRear seat back cushions (for bench seats)71507-02030 · 71507-02040
71651SRear right seat back cushion (for split seats)71507-02050 · 71651-02040
71652SRear left seat back cushion (for split seats)71652-02040
72630CRear right seat back lock assembly72630-02010
72640ARear left seat back lock assembly72630-02010 · 72640-02010
72693Rear seat cushion hook72693-02010
72830BBushing (for rear seat center armrest)90386-08077
73705Child restraint seat anchor right side bracket sub-assembly73705-12020
73706Child restraint seat anchor left bracket sub-assembly73706-12020
