Toyota COROLLA 前桥控制臂和转向节 — Figure 4802

Toyota COROLLA EPC diagram 4802, 前桥控制臂和转向节, with 1 images and 26 PNC and OE references.

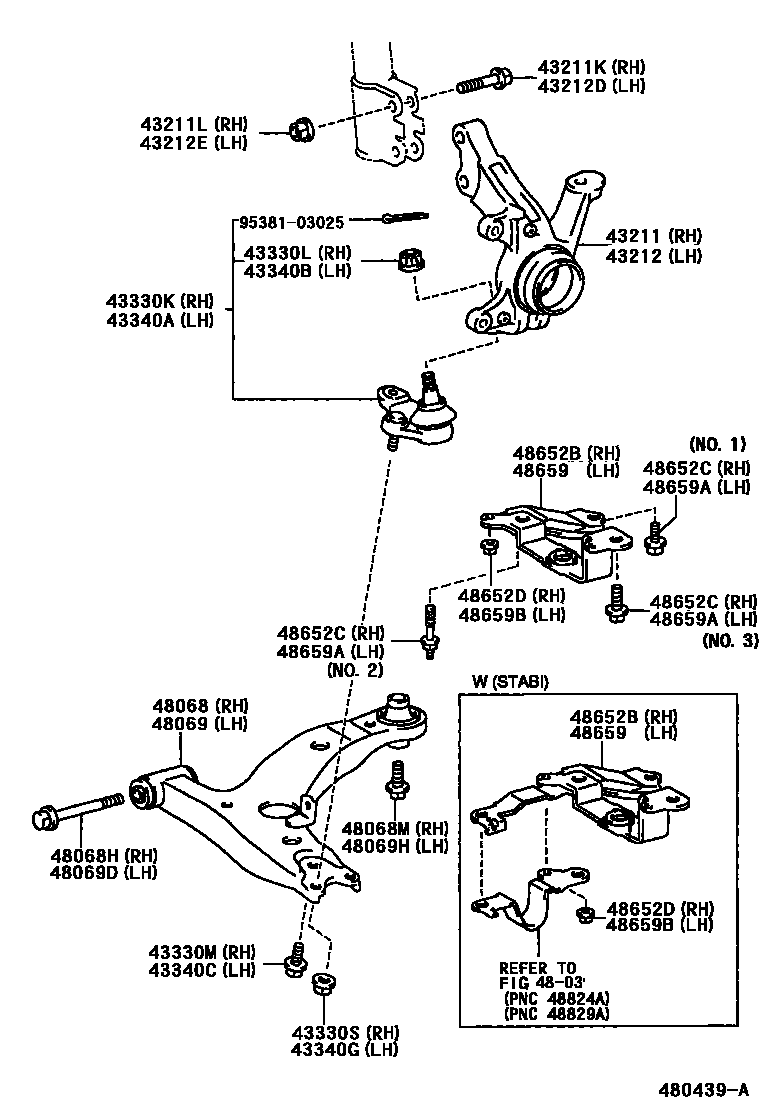

Toyota COROLLA 前桥控制臂和转向节 EPC diagram — 480439A
前桥控制臂和转向节 — 480439A (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-12300 · 43211-12330
43211KBolt (for right steering knuckle)90105-15001 · 90105-15004 · 90105-15005 · 90105-15006
43211LNut (for right steering knuckle)90179-15001
43212left steering knuckle43212-12260 · 43212-12290
43212DBolt (for left steering knuckle)90105-15001 · 90105-15004 · 90105-15005 · 90105-15006
43212ENut (for left steering knuckle)90179-15001
43330KRight front lower ball joint assembly43330-09070
43330LCastle nut (for right front lower ball joint)90171-14003
43330MBolt (for right front lower ball joint)90080-10130
43330SNut (for right front lower ball joint)90179-12070
43340ALeft front lower ball joint assembly43330-09070
43340BCastle nut (for left front lower ball joint)90171-14003
43340CBolt (for left front lower ball joint)90080-10130
43340GNut (for left front lower ball joint)90179-12070
48068Right front suspension No. 1 lower arm sub-assembly48068-12160 · 48068-12171
48068HBolt (for right front suspension No. 1 lower arm)90119-14023
48068MBolt (for right front suspension No. 2 lower arm)90080-11301
48069Left front suspension No. 1 lower arm sub-assembly48069-12160 · 48069-12171
48069DBolt (for left front suspension No. 1 lower arm)90119-14023
48069HBolt (for left front suspension No. 2 lower arm)90080-11301
48652BRight front lower arm brace48652-02071 · 48652-02081
48652CBolt (for right front lower arm bracket)90109-10168 · 90119-10692 · 90119-12125
48652DNut (for right front lower arm bracket)90179-08145
48659Left front lower arm brace48659-02071 · 48659-02081
48659ABolt (for left front lower arm bracket)90109-10168 · 90119-10692 · 90119-12125
48659BNut (for left front lower arm bracket)90179-08145
