Toyota COROLLA 后鼓式制动器分泵和底板 — Figure 4706

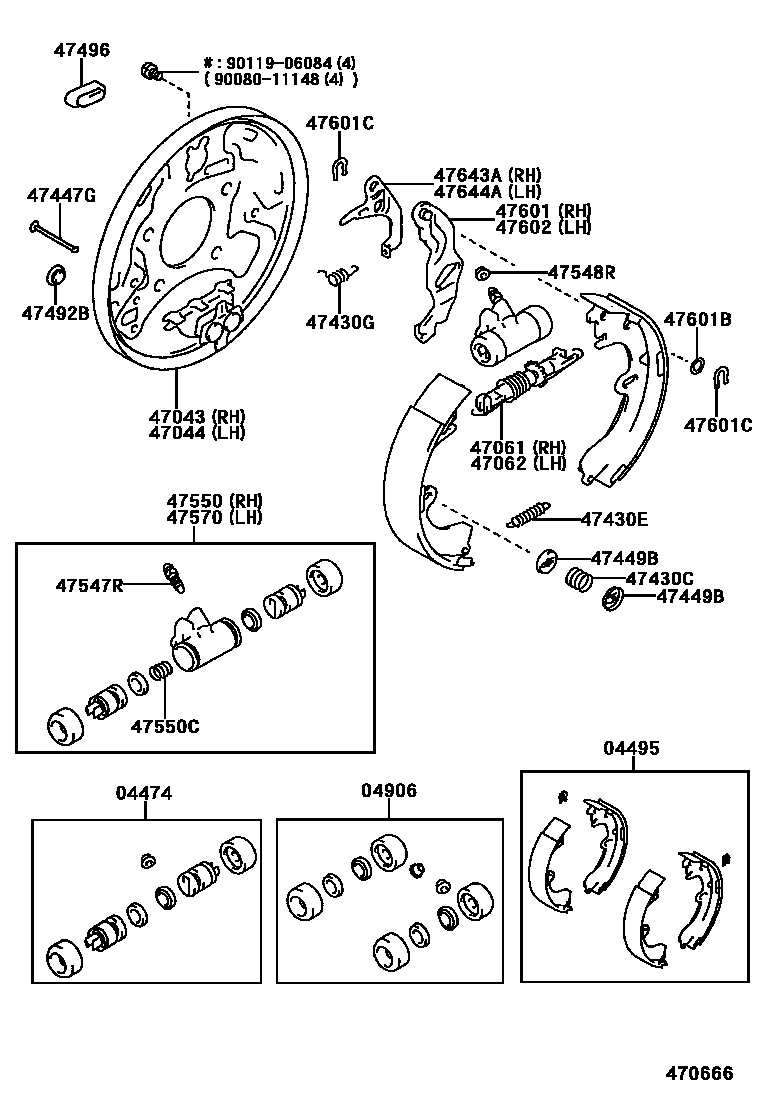

Toyota COROLLA EPC diagram 4706, 后鼓式制动器分泵和底板, with 1 images and 25 PNC and OE references.

Toyota COROLLA 后鼓式制动器分泵和底板 EPC diagram — 470666
后鼓式制动器分泵和底板 — 470666 (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
04474rear wheel pump assembly04474-10032 · 04474-16020 · 04474-63020
04495Rear brake shoe assembly04495-02010 · 04495-02030
04906Rear wheel pump cup assembly04906-10021 · 04906-16020
47043Right rear brake base plate sub-assembly47043-02010
47044Left rear brake base plate sub-assembly47044-02010
47061Right parking brake shoe push rod assembly47061-02010 · 47061-20020
47062Left parking brake shoe push rod assembly47062-02010 · 47062-20020
47430CLimit spring (for rear brake shoe)90080-50066
47430ETension spring (for rear brake shoe return)90080-50130
47430GTension spring (for rear wheel brake automatic adjustment lever)90080-50129
47447GBrake shoe limit spring pin (for rear wheel brake)47447-02010
47449BBrake shoe limit spring seat (for rear wheel brake)47449-02010
47492BBrake shoe inspection plug (for rear brake)47492-02010
47496Hole plug (for rear brake)47491-02010
47547RBleed plug (for rear drum brake)47547-20010
47548RBleeder plug cap (for rear drum brake)31478-01030
47550Rear wheel brake cylinder assembly (for front right or upper right)47550-02030 · 47550-02040
47550CCompression spring (for rear wheel brake cylinder)90029-60014 · 90501-07006
47570Rear wheel brake cylinder assembly (for front left or upper left)47570-02010 · 47570-02040
47601Right parking brake shoe lever sub-assembly (for rear wheel brake)47601-02020
47601BRear parking brake shoe lever gasket90080-56047 · 90080-56048 · 90080-56049
47601CC-shaped washer (for rear brake)90080-20012
47602Left parking brake shoe lever sub-assembly (for rear wheel brake)47602-02020
47643ARight rear wheel brake automatic adjustment lever47643-02010
47644ALeft rear wheel brake automatic adjustment lever47644-02010
