Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 1 images and 20 PNC and OE references.

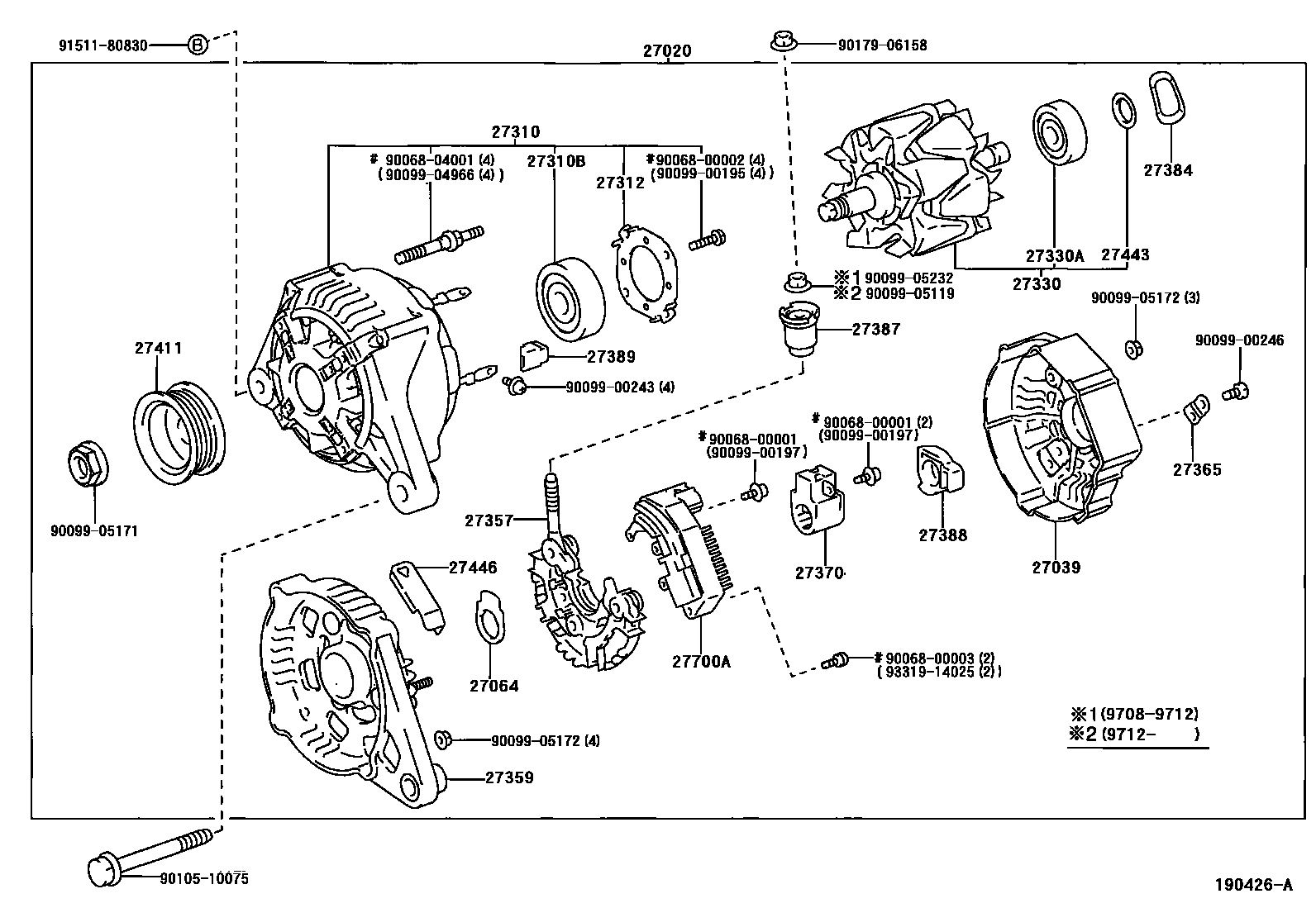

Toyota COROLLA Alternator EPC diagram — 190426A
Alternator — 190426A (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0D010
27039Alternator Rear End Cover27039-03050
27064Generator sealing plate27064-0A020
27310Alternator Drive End Frame Assembly27310-0D010
27310BBearing (for Alternator Drive End Frame)90068-10002
27312Retainer Plate27312-0A020
27330Alternator Rotor Assembly27330-03050 · 27330-0D010
27330ABearings (for generator rotor)90068-10001
27357Generator rectifier frame27357-0A020
27359Generator rectifier end frame27359-0D010
27365terminal board27365-55080
27370Alternator Brush Holder Assembly27370-75060
27384Washer27384-50030
27387Terminal Insulator27387-42020 · 27387-42021
27388Generator brush cover27388-0A020
27389Terminal Insulator27389-0A020
27411Alternator Pulley27411-0D010
27443Generator bearing cap27443-0A020 · 27443-63020
27446Generator clamp27446-22030
27700AGenerator voltage regulator assembly27700-74040
