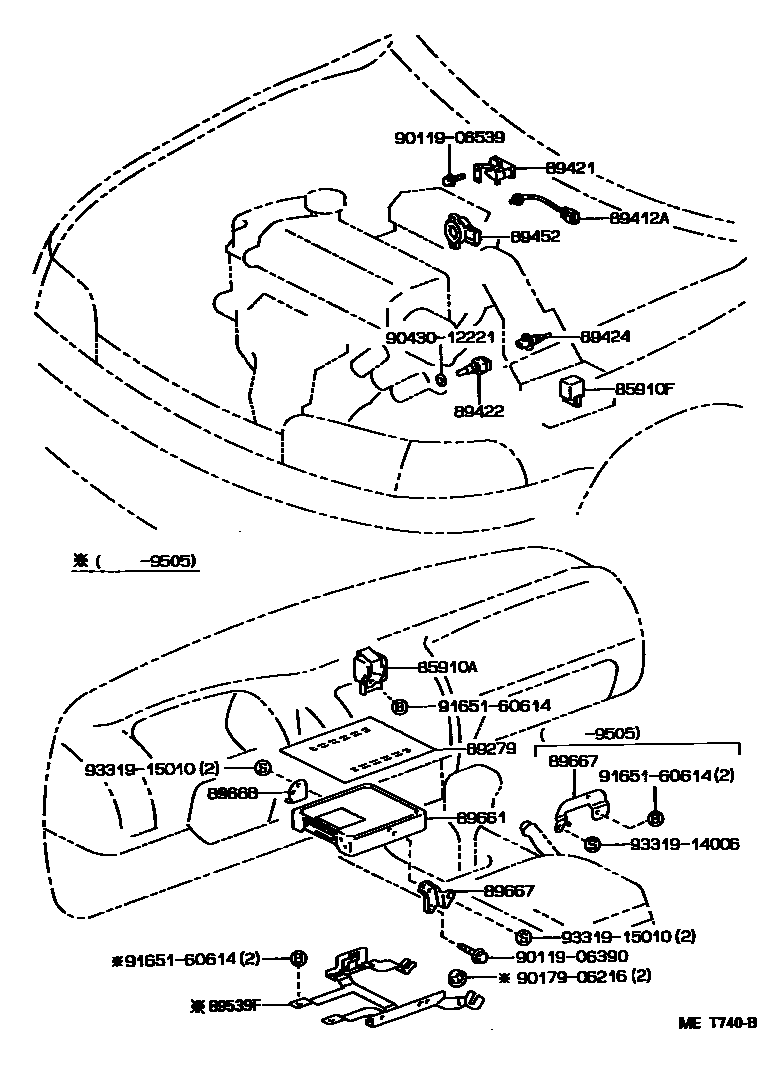

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 1 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 85910-12060 |
| 85910F | ECU relay (for EFI) | 90084-98009 · 90987-02009 |
| 89279 | Engine control ECU cover | 89279-02020 · 89279-02030 · 89279-02040 · 89279-12110 |
| 89412A | E.G.R exhaust gas temperature sensor | 89412-33040 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89420-02010 · 89420-12090 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-22090 |
| 89539F | ECU bracket | 89539-12050 |
| 89661 | Engine control ECU | 89661-02030 · 89661-02040 · 89661-02050 · 89661-02060 · 89661-02070 · 89661-02080 · 89661-02090 · 89661-02091 · 89661-02100 · 89661-02101 · 89661-02110 · 89661-02111 · 89661-02120 · 89661-02130 · 89661-02140 · 89661-02150 · 89661-02160 · 89661-02170 · 89661-02180 · 89661-02190 · 89661-02200 · 89661-02201 · 89661-02210 · 89661-02220 · 89661-02230 · 89661-02240 · 89661-02241 · 89661-02250 · 89661-02260 · 89661-02270 · 89661-02280 · 89661-02290 · 89661-02300 · 89661-02310 · 89661-02320 · 89661-02330 · 89661-02340 · 89661-1A540 · 89661-1A640 |
| 89667 | Engine control ECU bracket | 89667-02030 · 89667-02040 · 89667-12120 |
| 89668 | No. 2 engine control ECU bracket | 89668-02010 · 89668-12050 |
