Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 9 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

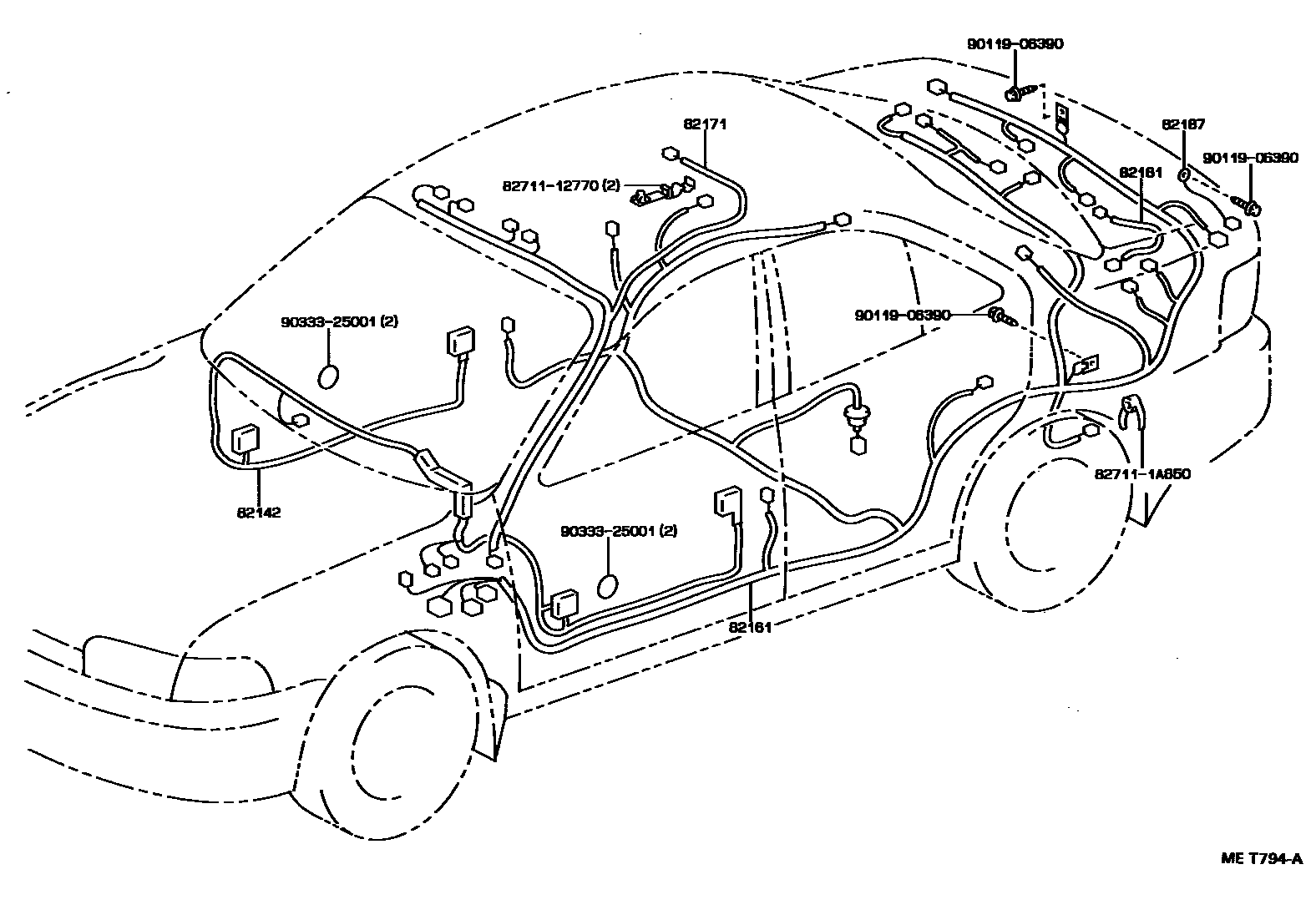

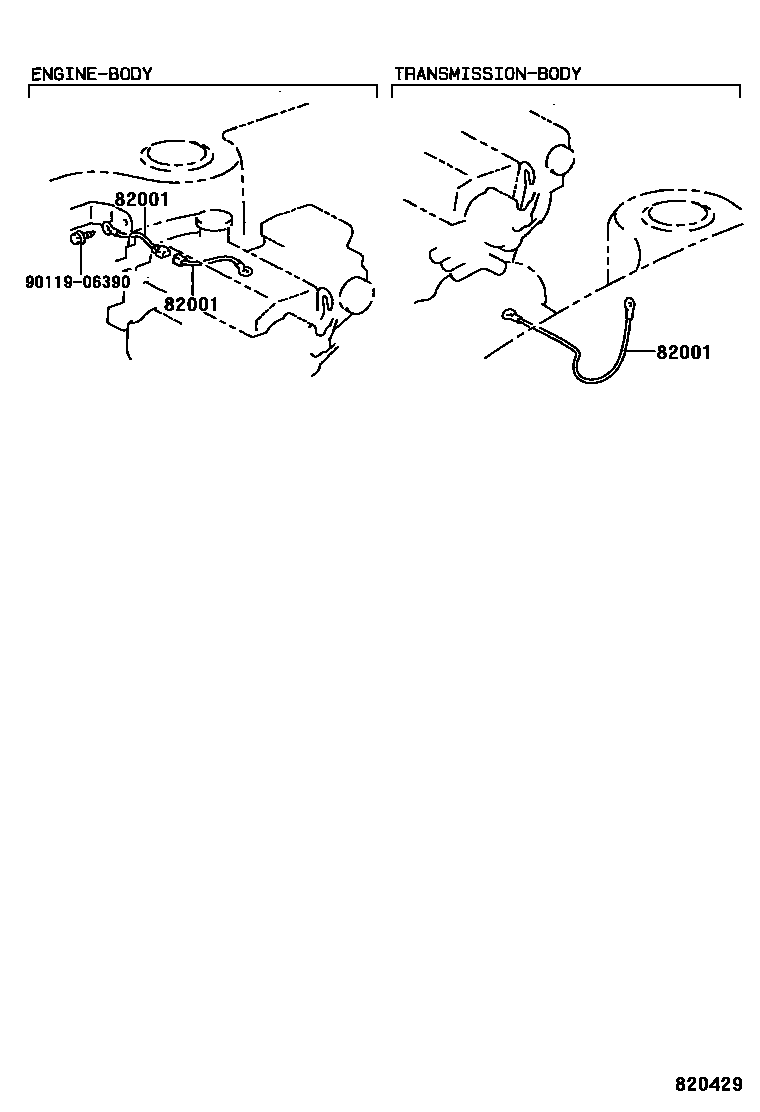

| 82001 | Connection cable No. 1 | 90080-82003 · 90980-07206 · 90980-07299 · 90980-07351 |
| 82028 | Front panel wiring harness sub-assembly | 82028-02010 · 82028-02020 · 82028-02030 · 82028-02040 |

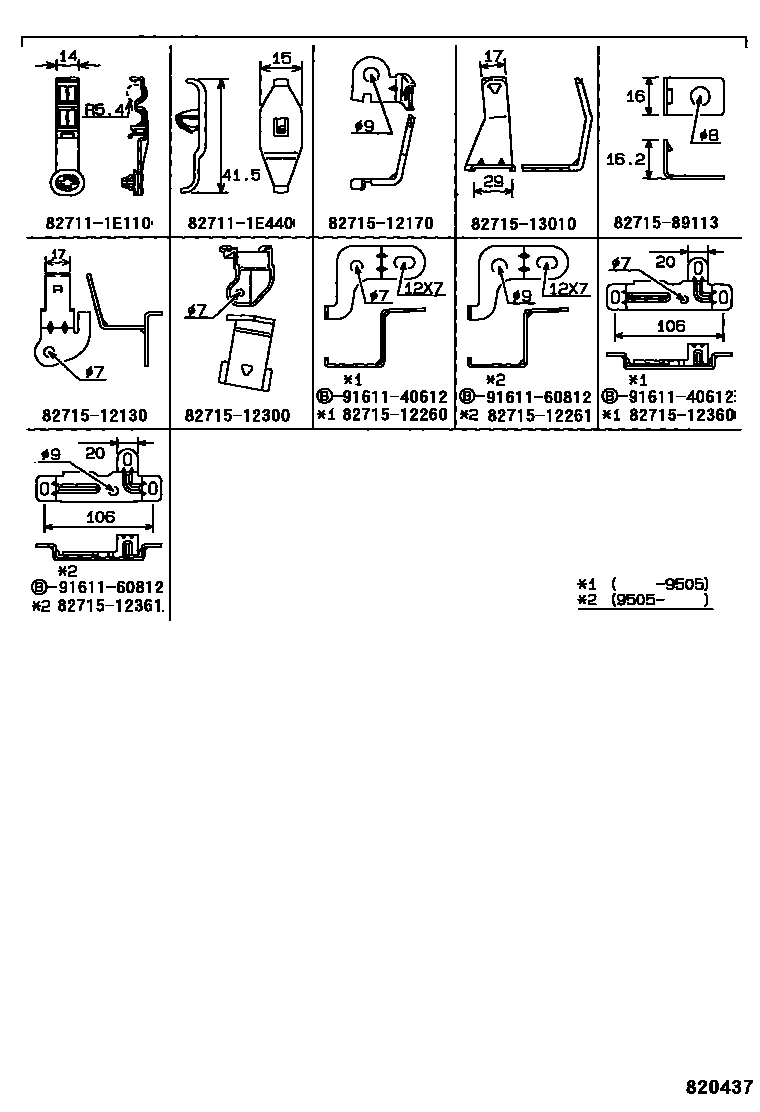

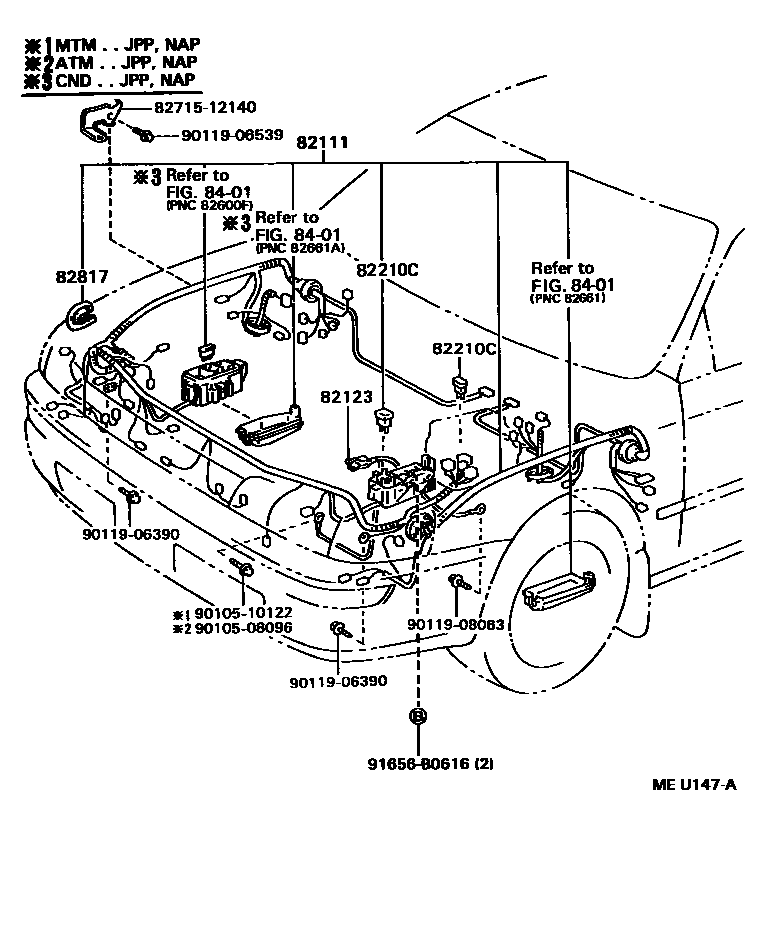

| 82111 | Engine room main wiring harness | 82111-02130 · 82111-02140 · 82111-02141 · 82111-02142 · 82111-02143 · 82111-02150 · 82111-02160 · 82111-02161 · 82111-02162 · 82111-02163 · 82111-02170 · 82111-02180 · 82111-02181 · 82111-02182 · 82111-02183 · 82111-02190 · 82111-02191 · 82111-02192 · 82111-02193 · 82111-02200 · 82111-02201 · 82111-02202 · 82111-02203 · 82111-02210 · 82111-02211 · 82111-02212 · 82111-02213 · 82111-02220 · 82111-02230 · 82111-02231 · 82111-02232 · 82111-02233 · 82111-02240 · 82111-02241 · 82111-02242 · 82111-02243 · 82111-02250 · 82111-02251 · 82111-02252 · 82111-02253 · 82111-02260 · 82111-02261 · 82111-02262 · 82111-02263 · 82111-02270 · 82111-02271 · 82111-02272 · 82111-02273 · 82111-02280 · 82111-02281 · 82111-02300 · 82111-02310 · 82111-02320 · 82111-02330 · 82111-02340 · 82111-02350 · 82111-02360 · 82111-02370 · 82111-02380 · 82111-02390 |

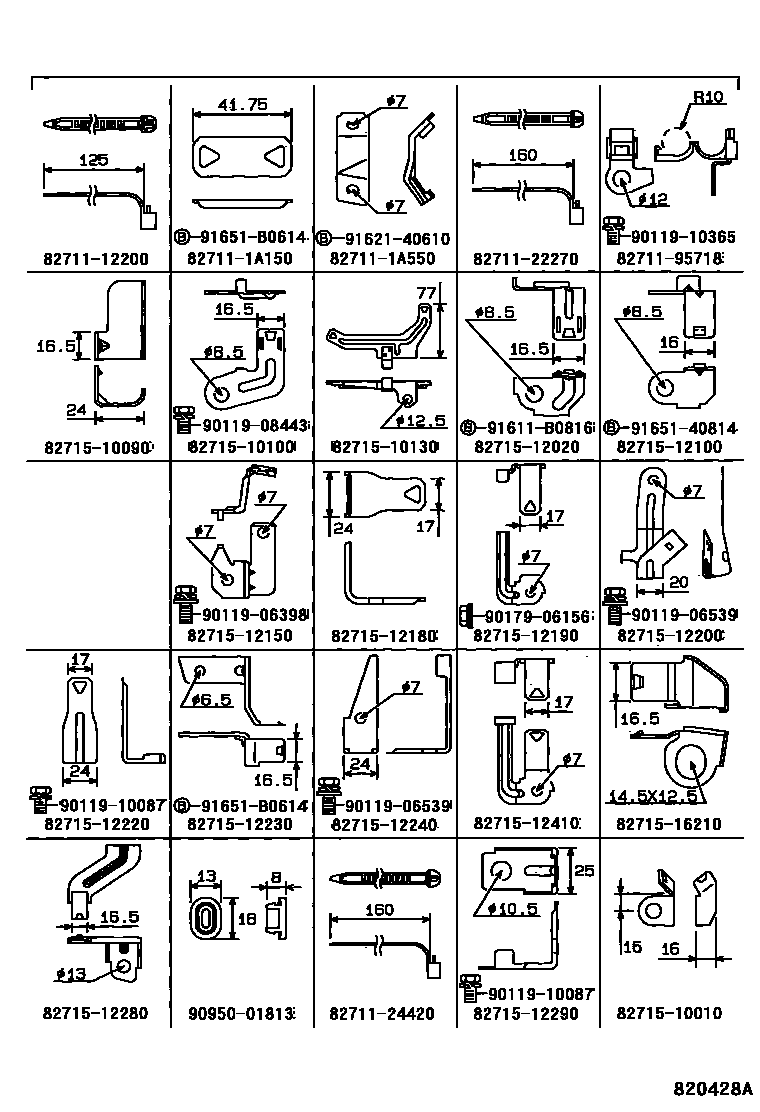

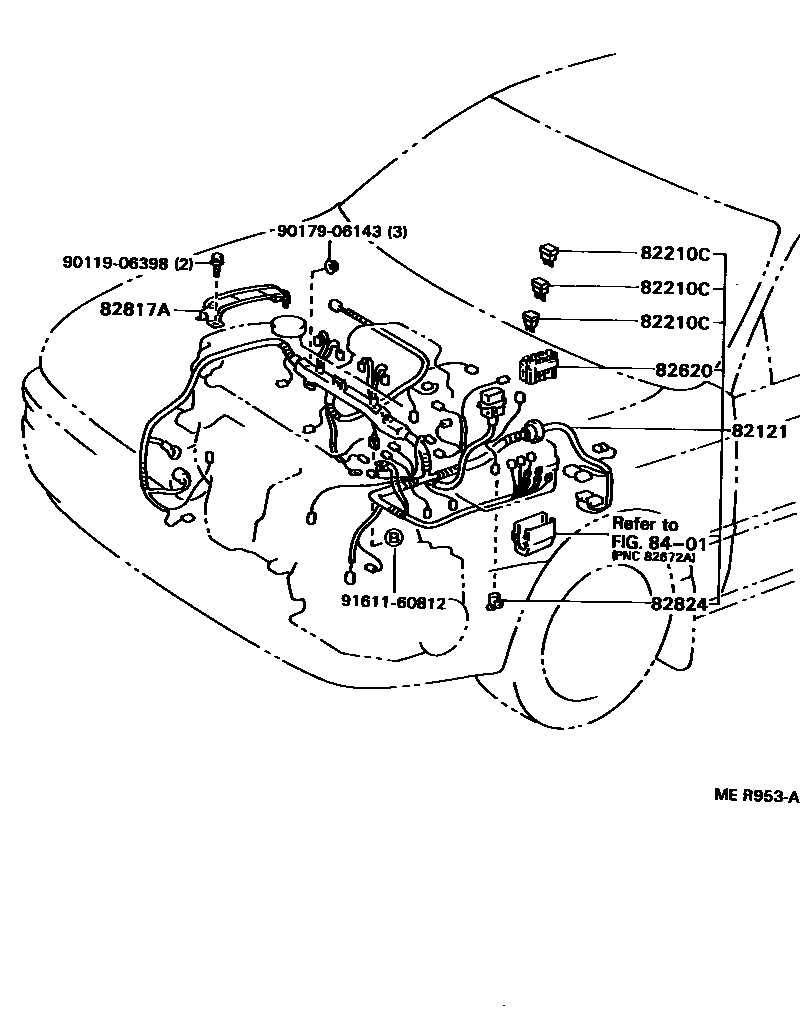

| 82121 | Engine wiring harness | 82121-02110 · 82121-02120 · 82121-02130 · 82121-1H670 · 82121-1H680 · 82121-1H710 · 82121-1H720 · 82121-1H760 · 82121-1H800 · 82121-1K530 · 82121-1K600 · 82121-1L020 · 82121-1L021 · 82121-1L030 · 82121-1L031 · 82121-1L040 · 82121-1L050 · 82121-1L051 · 82121-1L060 · 82121-1L061 · 82121-1L070 · 82121-1L160 · 82121-1L161 · 82121-1L170 · 82121-1L171 · 82121-1L180 |
| 82123 | Engine No. 3 wiring harness | 82123-02040 · 82123-02060 · 82123-02100 · 82123-02110 |

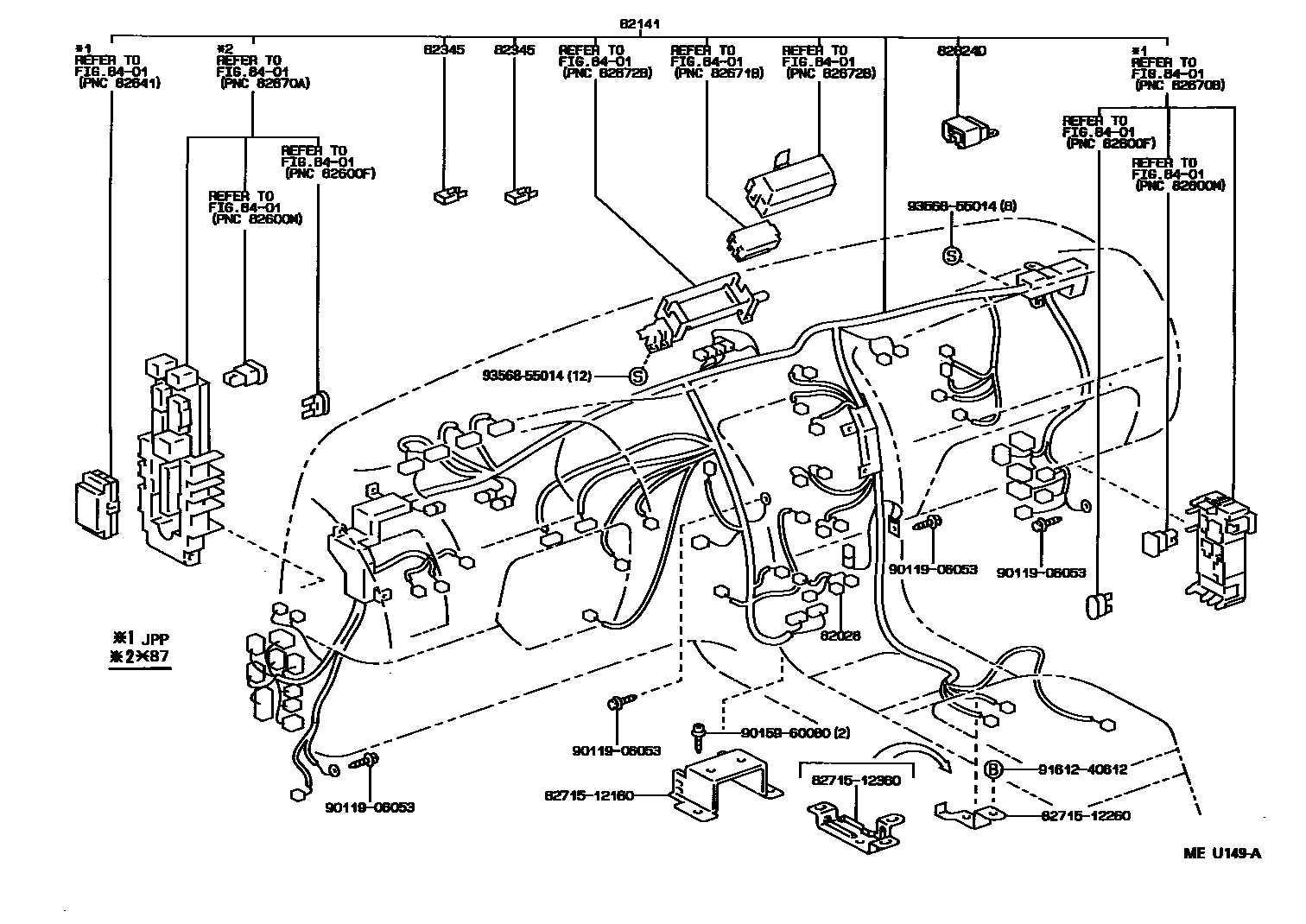

| 82141 | Dashboard wiring harness | 82141-02050 · 82141-02060 · 82141-02070 · 82141-02080 · 82141-02090 · 82141-02100 · 82141-02110 · 82141-02111 · 82141-02120 · 82141-02130 · 82141-02140 · 82141-02150 · 82141-02160 · 82141-02170 · 82141-02180 · 82141-02190 · 82141-02200 · 82141-02210 · 82141-02220 · 82141-02230 · 82141-02240 · 82141-02250 · 82141-02251 · 82141-02260 · 82141-02261 · 82141-02270 · 82141-02280 · 82141-02290 · 82141-02300 · 82141-02310 · 82141-02320 · 82141-02330 · 82141-02340 · 82141-02350 · 82141-02360 · 82141-02361 · 82141-02363 · 82141-02370 · 82141-02371 · 82141-02373 · 82141-02400 · 82141-02401 · 82141-02410 · 82141-02411 · 82141-02420 · 82141-02421 · 82141-02430 · 82141-02431 · 82141-02440 · 82141-02441 · 82141-02450 · 82141-02451 · 82141-02460 · 82141-02461 · 82141-02470 · 82141-02471 · 82141-02480 · 82141-02481 · 82141-02490 · 82141-02491 · 82141-02500 · 82141-02510 · 82141-02511 · 82141-02520 · 82141-02521 · 82141-02530 · 82141-02531 · 82141-02533 · 82141-02540 · 82141-02541 · 82141-02543 · 82141-02550 · 82141-02551 · 82141-02553 · 82141-02560 · 82141-02561 · 82141-02563 · 82141-02570 · 82141-02571 · 82141-02580 · 82141-02581 · 82141-02590 · 82141-02591 · 82141-02600 · 82141-02601 · 82141-02610 · 82141-02611 · 82141-02620 · 82141-02621 · 82141-02630 · 82141-02631 · 82141-02640 · 82141-02641 · 82141-02650 · 82141-02651 · 82141-02660 · 82141-02661 · 82141-02670 · 82141-02680 · 82141-02690 · 82141-02691 · 82141-02700 · 82141-02701 · 82141-02710 · 82141-02711 · 82141-02720 · 82141-02721 · 82141-02730 · 82141-02731 · 82141-02740 · 82141-02741 · 82141-02750 · 82141-02751 · 82141-02760 · 82141-02761 · 82141-02770 · 82141-02771 · 82141-02780 · 82141-02781 · 82141-02790 · 82141-02791 · 82141-02800 · 82141-02801 · 82141-02810 · 82141-02811 · 82141-02820 · 82141-02821 · 82141-02830 · 82141-02831 · 82141-02840 · 82141-02850 · 82141-02861 · 82141-02871 · 82141-02881 · 82141-02891 · 82145-02011 · 82145-02021 · 82145-02031 · 82145-02041 · 82145-02051 · 82145-02061 · 82145-02071 · 82145-02081 · 82145-02091 · 82145-02101 · 82145-02110 · 82145-02120 · 82145-02130 · 82145-02140 · 82145-02150 · 82145-02160 · 82145-02170 · 82145-02180 · 82145-02190 · 82145-02200 · 82145-02210 · 82145-02220 · 82145-02230 · 82145-02240 · 82145-02250 · 82145-02260 · 82145-02270 · 82145-02280 · 82145-02290 · 82145-02291 · 82145-02300 · 82145-02301 · 82145-02310 · 82145-02311 · 82145-02320 · 82145-02321 · 82145-02330 · 82145-02331 · 82145-02350 · 82145-02351 · 82145-02360 · 82145-02361 · 82145-02370 · 82145-02371 · 82145-02380 · 82145-02381 · 82145-02390 · 82145-02391 · 82145-02400 · 82145-02401 · 82145-02410 · 82145-02411 · 82145-02420 · 82145-02421 · 82145-02430 · 82145-02431 · 82145-02440 · 82145-02441 · 82145-02450 · 82145-02451 · 82145-02460 · 82145-02461 · 82145-02470 · 82145-02471 · 82145-02480 · 82145-02481 · 82145-02490 · 82145-02491 · 82145-02500 · 82145-02501 · 82145-02510 · 82145-02511 · 82145-02520 · 82145-02521 · 82145-02530 · 82145-02540 · 82145-02550 · 82145-02551 · 82145-02560 · 82145-02561 · 82145-02570 · 82145-02571 · 82145-02580 · 82145-02581 · 82145-02590 · 82145-02591 · 82145-02600 · 82145-02601 · 82145-02610 · 82145-02611 · 82145-02620 · 82145-02621 · 82145-02630 · 82145-02631 · 82145-02640 · 82145-02641 · 82145-02650 · 82145-02651 · 82145-02660 · 82145-02661 · 82145-02670 · 82145-02671 · 82145-02680 · 82145-02681 · 82145-02690 · 82145-02691 · 82145-02700 · 82145-02701 · 82145-02710 · 82145-02711 · 82145-02720 · 82145-02721 · 82145-02730 · 82145-02731 · 82145-02740 · 82145-02741 · 82145-02750 · 82145-02751 · 82145-02760 · 82145-02761 · 82145-02770 · 82145-02771 · 82145-02780 · 82145-02781 · 82145-02790 · 82145-02791 · 82145-02800 · 82145-02801 · 82145-02810 · 82145-02811 · 82145-02820 · 82145-02821 · 82145-02830 · 82145-02831 · 82145-02840 · 82145-02841 · 82145-02850 · 82145-02851 · 82145-02860 · 82145-02861 · 82145-02870 · 82145-02871 · 82145-02880 · 82145-02881 · 82145-02890 · 82145-02891 · 82146-02010 · 82146-02011 · 82146-02020 · 82146-02021 · 82146-02030 · 82146-02031 · 82146-02040 · 82146-02041 · 82146-02050 · 82146-02051 · 82146-02060 · 82146-02061 · 82146-02070 · 82146-02071 · 82146-02080 · 82146-02081 · 82146-02090 · 82146-02091 · 82146-02100 · 82146-02230 · 82146-02240 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02010 · 82142-02020 · 82142-02030 · 82142-02050 · 82142-02051 · 82142-02052 · 82142-02060 · 82142-02061 · 82142-02070 |

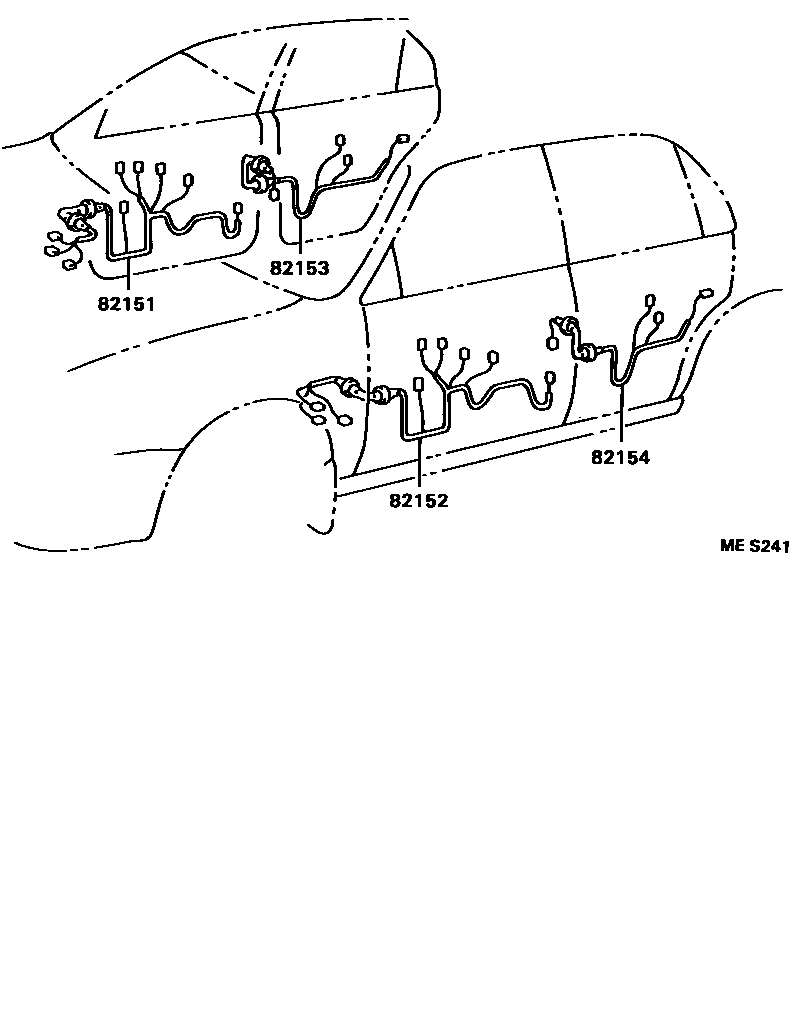

| 82151 | Right front door wiring harness | 82151-02100 · 82151-02110 · 82151-02120 · 82151-02130 · 82151-02140 · 82151-02160 · 82151-02170 · 82151-02210 · 82151-02220 · 82151-02230 |
| 82152 | Left front door wiring harness | 82151-02110 · 82151-02130 · 82151-02140 · 82151-02160 · 82151-02210 · 82151-02220 · 82152-02090 · 82152-02091 · 82152-02092 · 82152-02100 · 82152-02101 · 82152-02110 · 82152-02111 · 82152-02112 · 82152-02120 · 82152-02121 · 82152-02150 |
| 82153 | Rear door wiring harness No. 1 | 82153-02030 · 82153-02031 · 82153-02040 · 82153-02041 · 82153-02050 · 82153-02060 · 82153-02070 |
| 82154 | Rear door wiring harness No. 2 | 82154-02030 · 82154-02031 · 82154-02040 · 82154-02041 · 82154-02050 · 82154-02060 · 82154-02070 |
| 82161 | floor wiring harness | 82161-02150 · 82161-02160 · 82161-02170 · 82161-02180 · 82161-02190 · 82161-02200 · 82161-02210 · 82161-02220 · 82161-02230 · 82161-02231 · 82161-02240 · 82161-02241 · 82161-02250 · 82161-02251 · 82161-02260 · 82161-02261 · 82161-02270 · 82161-02280 · 82161-02290 · 82161-02300 · 82161-02310 · 82161-02311 · 82161-02320 · 82161-02321 · 82161-02330 |
| 82171 | Roof No. 1 wiring harness | 82171-02070 · 82171-02071 · 82171-02080 · 82171-02081 · 82171-02090 · 82171-02110 |
| 82181 | Luggage No. 1 wiring harness | 82181-02040 |
| 82187 | Rear window wiring harness No. 2 | 82187-02040 · 82187-02050 |
| 82210C | fuse | 90982-08188 · 90982-08228 · 90982-08246 · 90982-08257 |
| 82345 | diode | 82345-12050 · 82345-20040 · 82345-32010 · 82345-32020 |
| 82620 | Fuse box assembly | 82620-12080 |
| 82817 | No. 1 wire harness protection device | 82817-1A090 |
| 82817A | No. 2 wire harness protection device | 82817-02040 · 82817-1A070 |
| 82824 | Harness connector | 82824-20050 |
| 82824D | Harness connector | 82824-12200 |
