Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 1 images and 59 PNC and OE references.

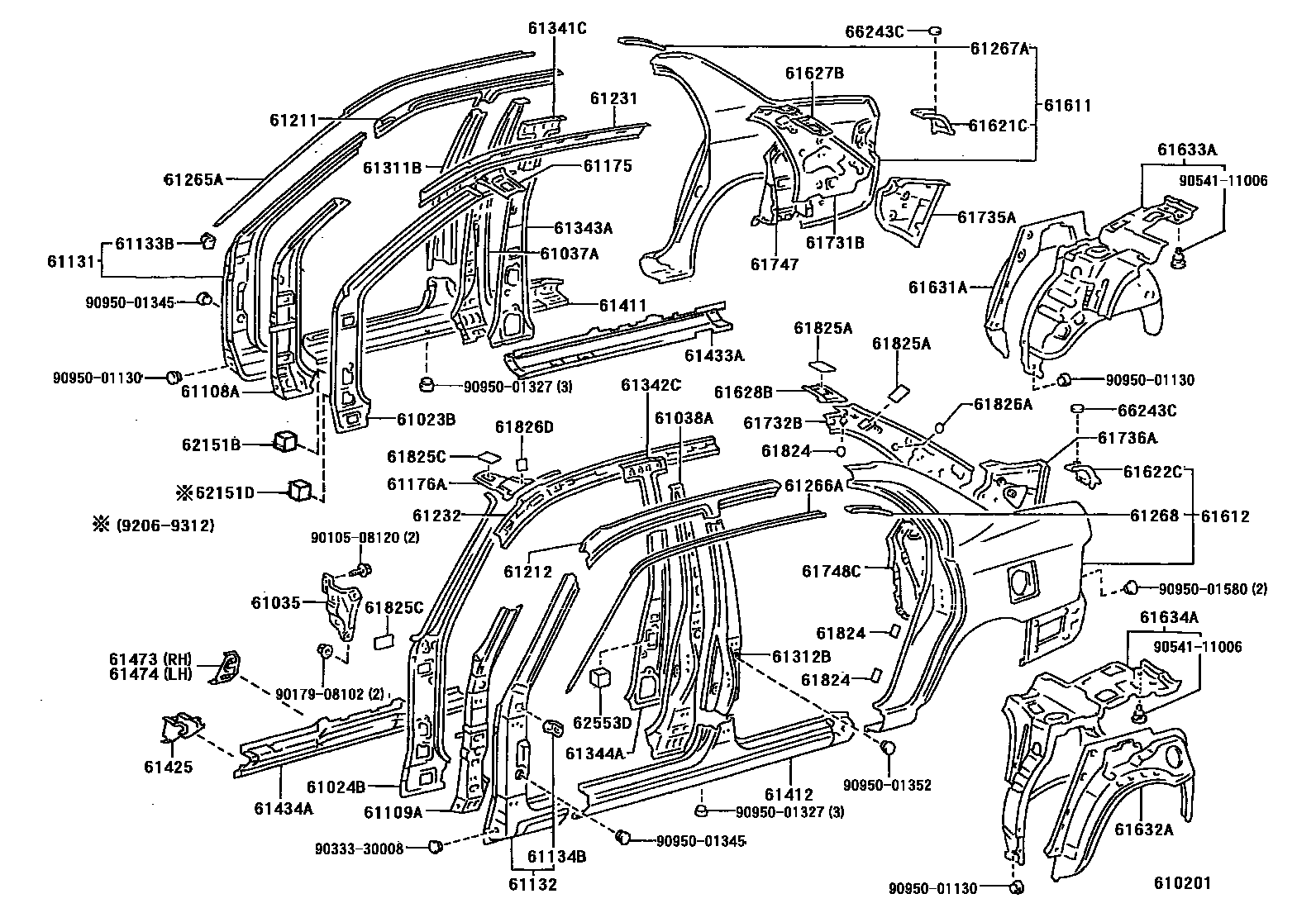

Toyota COROLLA 侧梁 EPC diagram — 610201
侧梁 — 610201 (199206 – 999999)

PNC and OE references

PNCPart nameOE numbers
61023BRight body inner front pillar sub-assembly61023-02010
61024BLeft body inner front pillar sub-assembly61024-02010
61035Instrument panel to right front wall side bracket sub-assembly61035-12050 · 61035-12060
61037ARight body center pillar reinforcement sub-assembly61037-12050 · 61037-12110
61038ALeft body center pillar reinforcement sub-assembly61038-12050 · 61038-12110
61108ARight body front pillar lower reinforcement sub-assembly61108-12110
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12100
61131Right body outer front upper pillar61131-02020
61132Left body outer front upper pillar61132-02020 · 61132-02030
61133BRight body outer front pillar bracket61133-12190
61134BLeft body outer front pillar bracket61133-12190
61175No. 2 right side body inner front pillar reinforcement61175-12080
61176ANo. 2 left body inner front pillar reinforcement61176-12080
61211Roof right outer longitudinal beam61211-02020
61212Roof left outer longitudinal beam61212-02020
61231Inner longitudinal beam on the right side of the roof61231-12500 · 61231-12680 · 61231-1A010 · 61231-1A020
61232Roof left inner longitudinal beam61232-12550 · 61232-12590 · 61232-12780 · 61232-12790
61265ADrainage channel in the middle section on the right side of the roof61265-12180
61266ADrainage channel in the middle section of the left side of the roof61266-12180
61267ARoof right rear gutter61267-12130
61268Roof left rear gutter61268-12130
61311BRight body outer center pillar61311-02010
61312BLeft body outer center pillar61312-02010
61341CRight inner middle pillar61341-12090 · 61341-12130
61342CLeft side inner center pillar61342-12090 · 61342-12130
61343ARight body inner center pillar61343-12090 · 61343-12140
61344ALeft body inner center pillar61344-12090 · 61344-12140
61411Right door outer sill panel61411-02030
61412Left door outer sill panel61412-02030
61425Right side door sill panel No. 4 reinforcement61425-12050
61433ARight door outer sill reinforcement61433-12010
61434ALeft door outer sill reinforcement61434-12010
61473Bottom plate of column No. 361473-12010
61474Bottom plate of column No. 461474-12010
61611Right side hoarding61601-02903
61612left side panel61602-02904
61621CLuggage right opening slot61621-12360
61622CLuggage trunk left opening slot61622-12360
61627BRight rear side panel extension61627-12070
61628BExtension on left rear side panel61628-12090
61631ARight wheel cover outer panel61631-02020
61632ALeft side wheel cover outer panel61632-02020
61633ARight wheel housing lining panel61607-02902 · 61607-02903
61634ALeft side wheel housing lining panel61608-02902 · 61608-02903
61731BRoof right inner panel61731-02900
61732BRoof left inner panel61732-02900
61735ARight rear roof inner panel61735-12904 · 61735-12906
61736ALeft rear roof inner panel61736-12905
61747Roof right inner panel to wheel housing bracket61747-02020 · 61747-12180
61748CRoof left inner panel to wheel arch bracket61748-02020 · 61748-12180
61824Noise Control Panel No. 161824-02010 · 61824-12040
61825ANoise Control Panel No. 261815-02010 · 61815-32020
61825CNo. 2 silencer panel gasket61815-02010 · 61815-32020
61826ANoise Control Panel No. 361824-02010 · 61824-12040
61826DNoise Control Panel No. 361824-12040 · 61827-02020
62151BFront cowl side silencer pads62151-12130
62151DFront cowl side silencer pads62151-12130
62553DNo. 3 column pad62151-12130
66243CRear body protection piece No. 166243-20010
