Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 29 PNC and OE references.

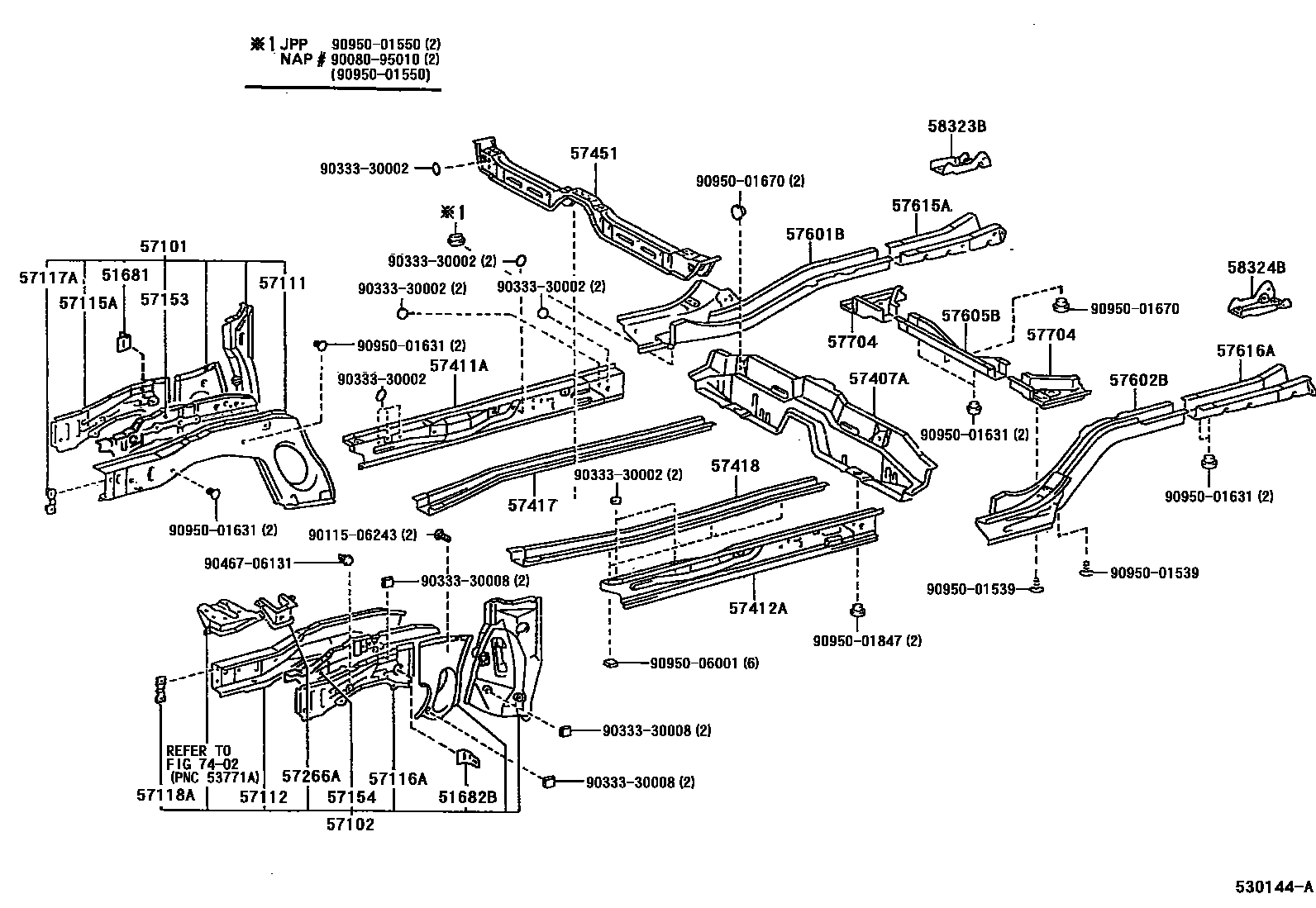

Toyota COROLLA Floor stringers EPC diagram — 530144A
Floor stringers — 530144A (199505 – 999999)

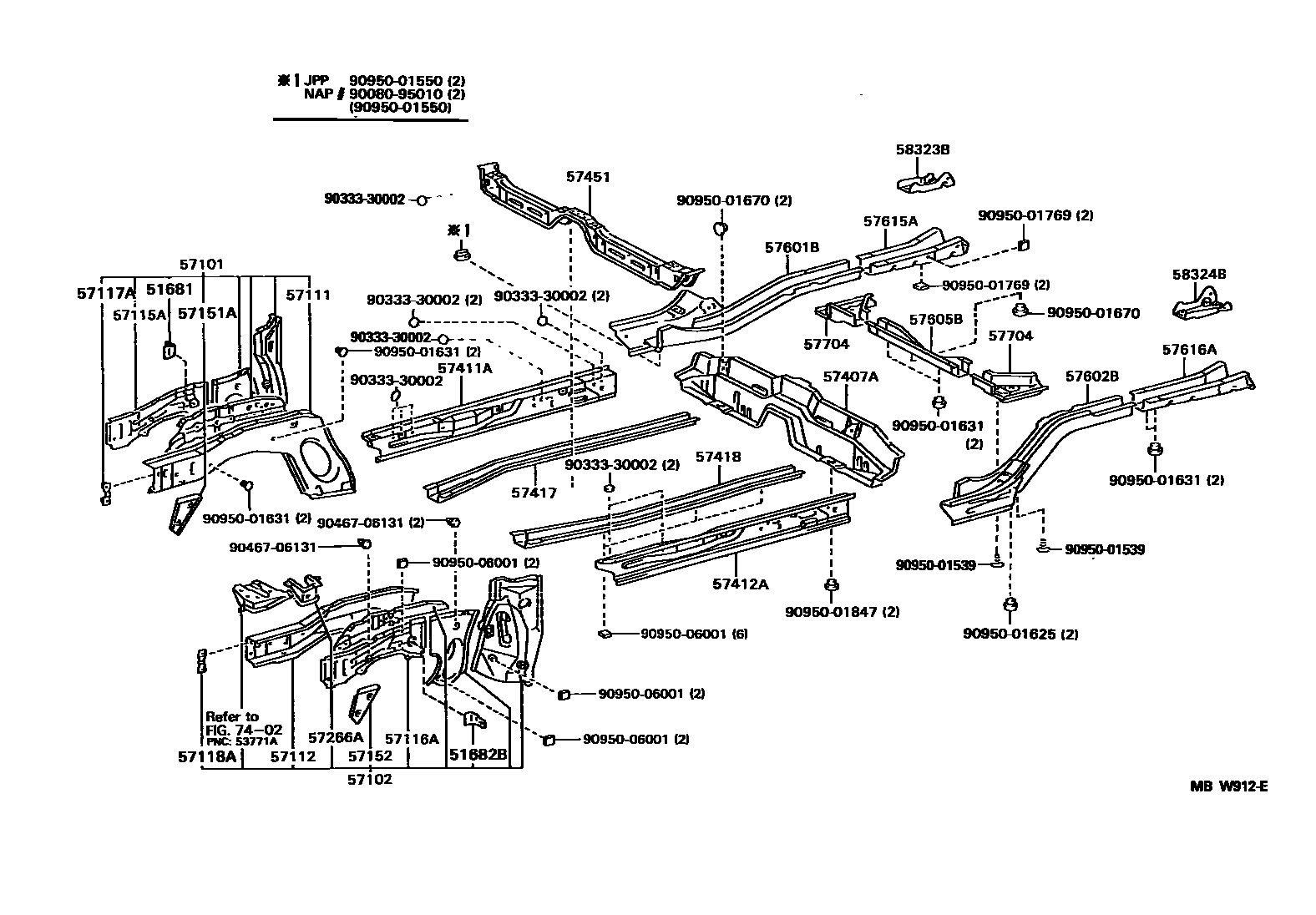

Toyota COROLLA Floor stringers EPC diagram — MBW912E
Floor stringers — MBW912E (199209 – 199505)

PNC and OE references

PNCPart nameOE numbers
51681Flexible hose bracket51681-12050
51682BLeft side flexible hose bracket51682-12060
57101Right front longitudinal beam sub-assembly57101-02030 · 57101-02031 · 57101-02040
57102Left front longitudinal beam sub-assembly57102-02030 · 57102-02031 · 57102-02040
57111Right front longitudinal beam57111-02020 · 57111-02021
57112Left front longitudinal beam57112-02020 · 57112-02021
57115ARight front longitudinal beam outer panel57115-12060
57116ALeft front longitudinal beam outer panel57116-12060
57117AFront bumper mounting reinforcement57107-12080 · 57125-12070
57118AInstall reinforcement on the left side of the front bumper57125-12070 · 57125-12100
57151ANo. 1 right front longitudinal beam reinforcement57151-12100
57152No. 1 left front longitudinal beam reinforcement57152-12070
57153No. 2 right front longitudinal beam reinforcement57016-12050
57154No. 2 left front longitudinal beam reinforcement57017-12030
57266AEngine left mounting bracket57208-02010 · 57208-12100
57407ACenter floor beam sub-assembly57407-02010
57411AFloor right inner longitudinal beam57401-02030 · 57401-02040
57412AFloor left inner longitudinal beam57402-02030 · 57402-02040
57417Front floor lower right reinforcement57417-02010 · 57417-12100
57418Front floor lower left reinforcement57418-02010 · 57418-12060
57451front floor cross member57451-02010 · 57451-02011 · 57451-12130 · 57451-12131 · 57451-12160
57601BRear floor right front longitudinal beam sub-assembly57601-02900
57602BRear floor left front longitudinal beam sub-assembly57602-02900
57605BRear floor No. 1 cross member sub-assembly57605-02020 · 57605-12130 · 57605-12150
57615ARear floor right rear longitudinal member57615-02020 · 57615-12110
57616ARear floor left rear longitudinal member57616-02020 · 57616-12120
57704Rear suspension spring bracket sub-assembly57695-12030 · 57696-12030 · 57703-12060 · 57704-12080
58323BRear bumper arm right bracket reinforcement57803-12060
58324BRear bumper arm left bracket reinforcement58324-12070
