Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 3 images and 10 PNC and OE references.

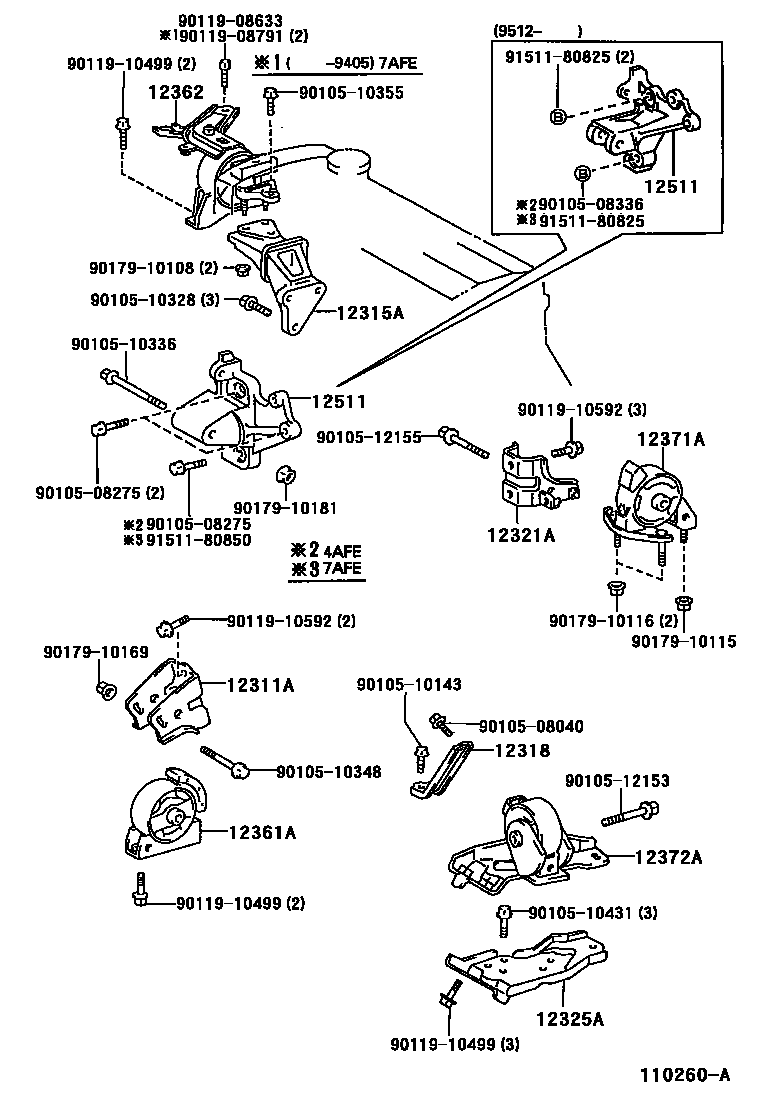

Toyota COROLLA Engine Mounting EPC diagram — 110260A
Engine Mounting — 110260A (199209 – 999999)

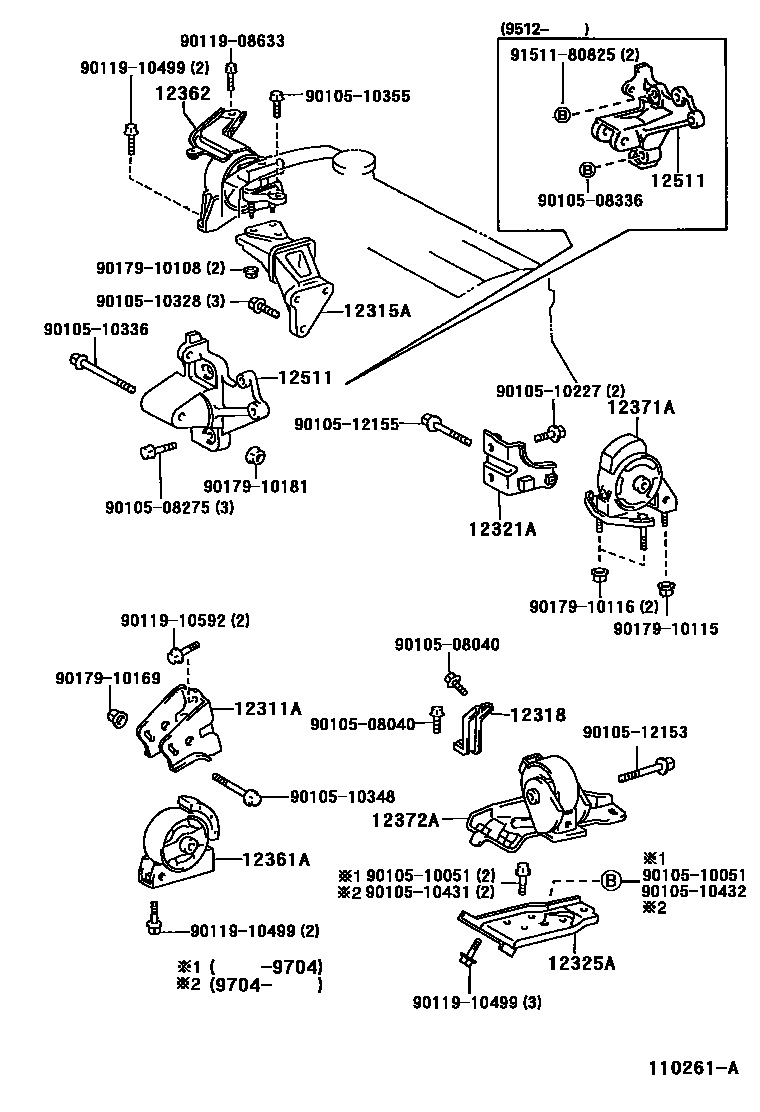

Toyota COROLLA Engine Mounting EPC diagram — 110261A
Engine Mounting — 110261A (199209 – 999999)

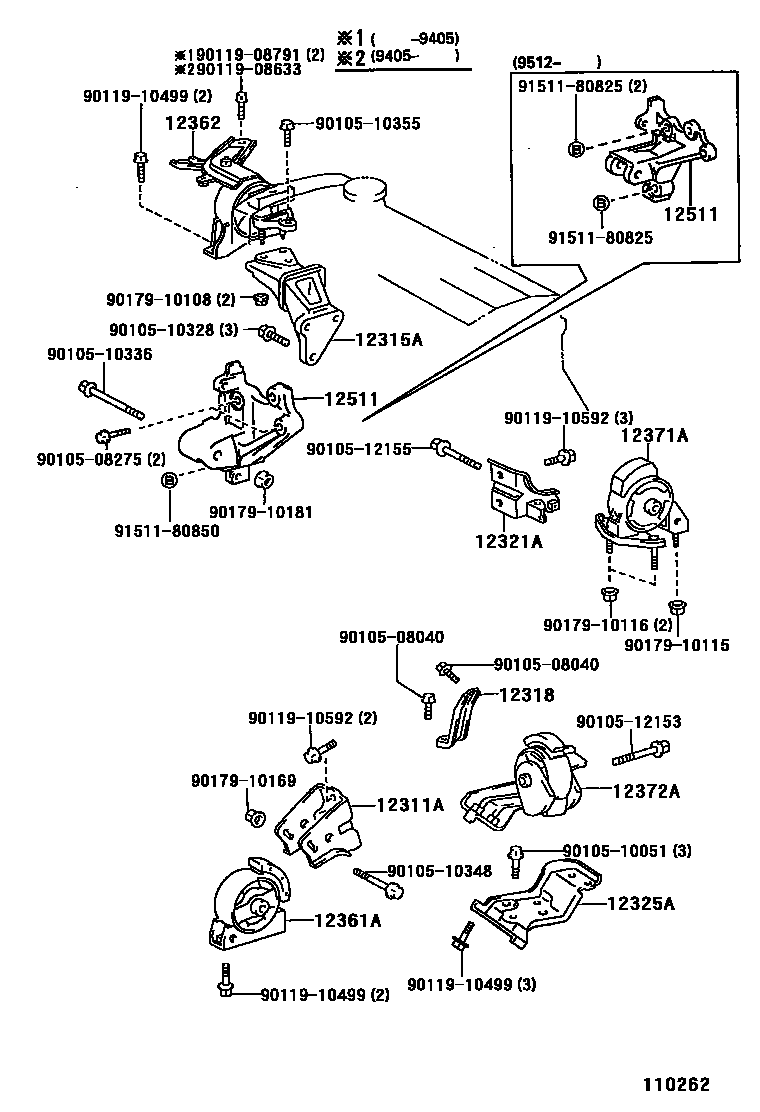

Toyota COROLLA Engine Mounting EPC diagram — 110262
Engine Mounting — 110262 (199209 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311AEngine front mounting bracket (for transverse engine)12311-02010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-15080 · 12315-15081
12318Engine left mounting bracket12318-02010 · 12318-02020 · 12318-02030
12321ARear engine mounting bracket (for transverse engine)12321-15120 · 12321-15130 · 12321-15140
12325AEngine left side mounting bracket (for transversely mounted engine)12325-11130 · 12325-11131 · 12325-16120 · 12325-16170
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-02040 · 12361-02041 · 12361-02050
12362Engine right side mounting vibration isolation pad (for transversely mounted engine)12305-02010 · 12305-02020
12371AEngine rear mount vibration isolation pad12371-02050 · 12371-02060
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-02060 · 12372-02070
12511No. 1 generator bracket12511-15050 · 12511-15060 · 12511-16100 · 12511-16110
