Toyota COROLLA 巡航控制(自动行驶) — Figure 8408

Toyota COROLLA EPC diagram 8408, 巡航控制(自动行驶), with 3 images and 11 PNC and OE references.

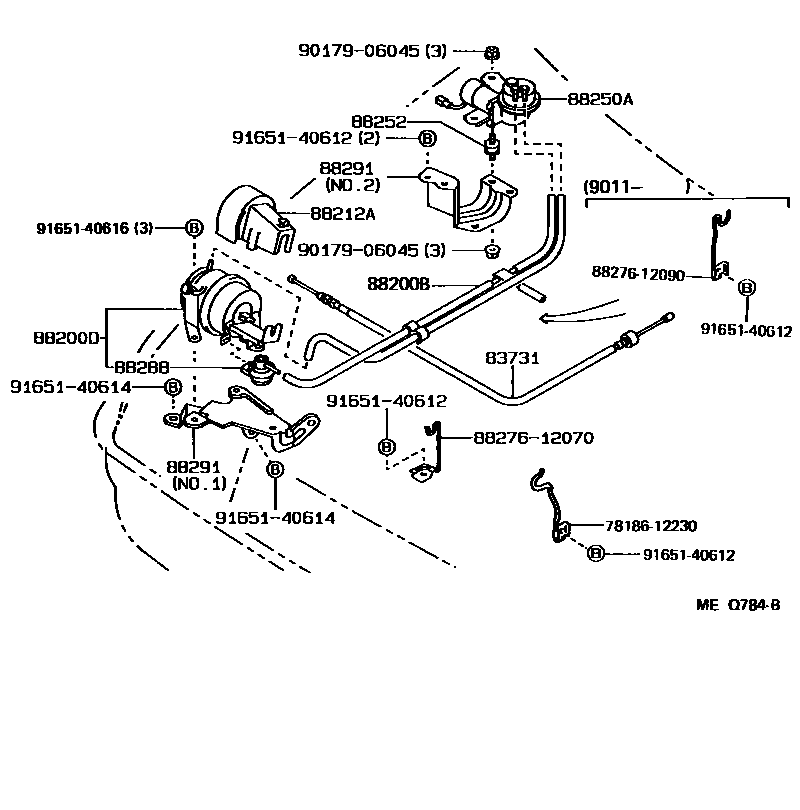

Toyota COROLLA 巡航控制(自动行驶) EPC diagram — MEQ784B
巡航控制(自动行驶) — MEQ784B (198909 – 999999)

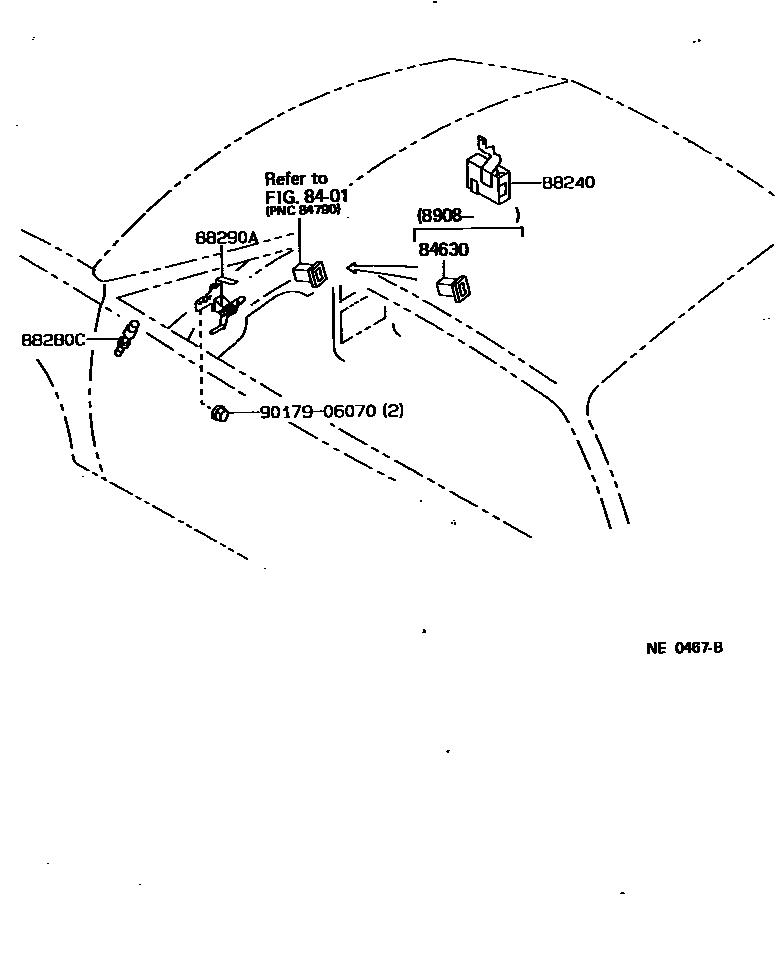

Toyota COROLLA 巡航控制(自动行驶) EPC diagram — NE0467B
巡航控制(自动行驶) — NE0467B (198708 – 999999)

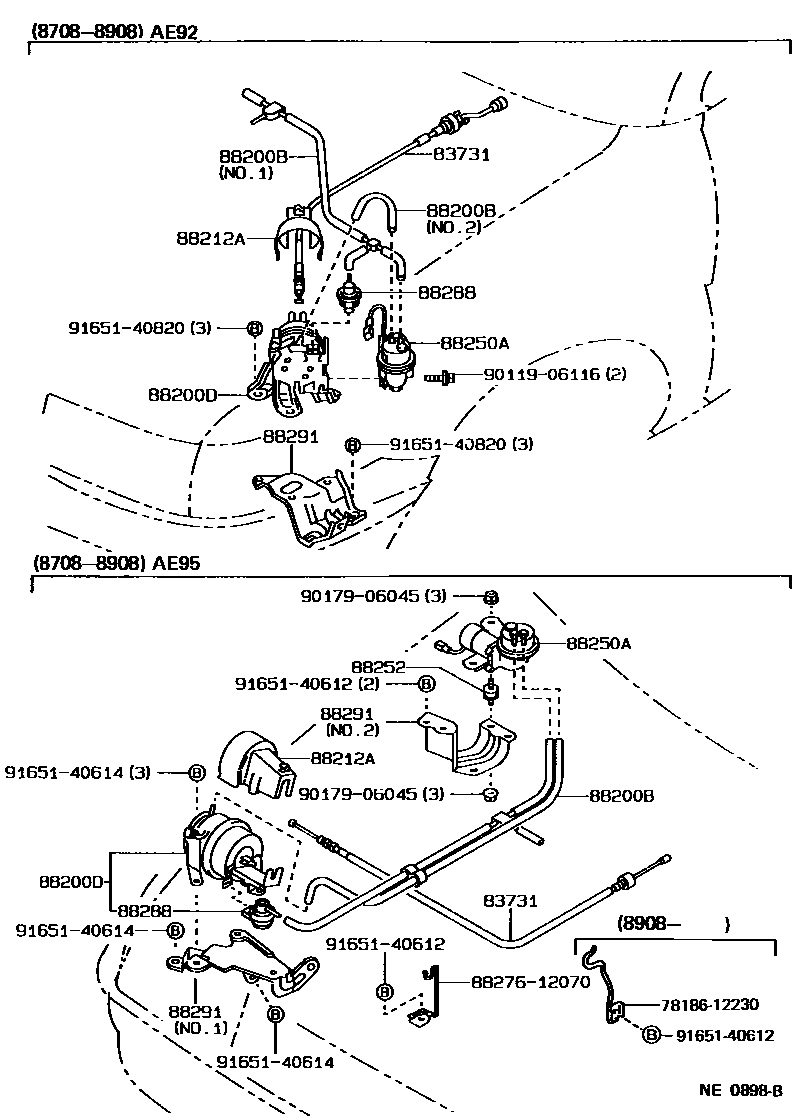

Toyota COROLLA 巡航控制(自动行驶) EPC diagram — NE0898B
巡航控制(自动行驶) — NE0898B (198809 – 198909)

PNC and OE references

PNCPart nameOE numbers
83731cruise control cable83731-12020 · 83731-12030
88200Bcruise control vacuum hose88283-12090 · 88283-12100 · 90999-92002
88200DCruise control actuator assembly88200-12071 · 88200-12081
88212Acruise control actuator cover88212-12070
88240Cruise control ECU assembly88240-12140
88250Acruise control pump assembly88251-12090 · 88251-12100
88252Vacuum pump cushion88252-14110
88280CClutch switch assembly88280-12030
88288Vacuum speed control switch88288-12010
88290ACruise control right angle lever assembly88290-12020
88291No. 1 cruise control (automatic driving) bracket88291-12080 · 88291-12090 · 88291-12100
