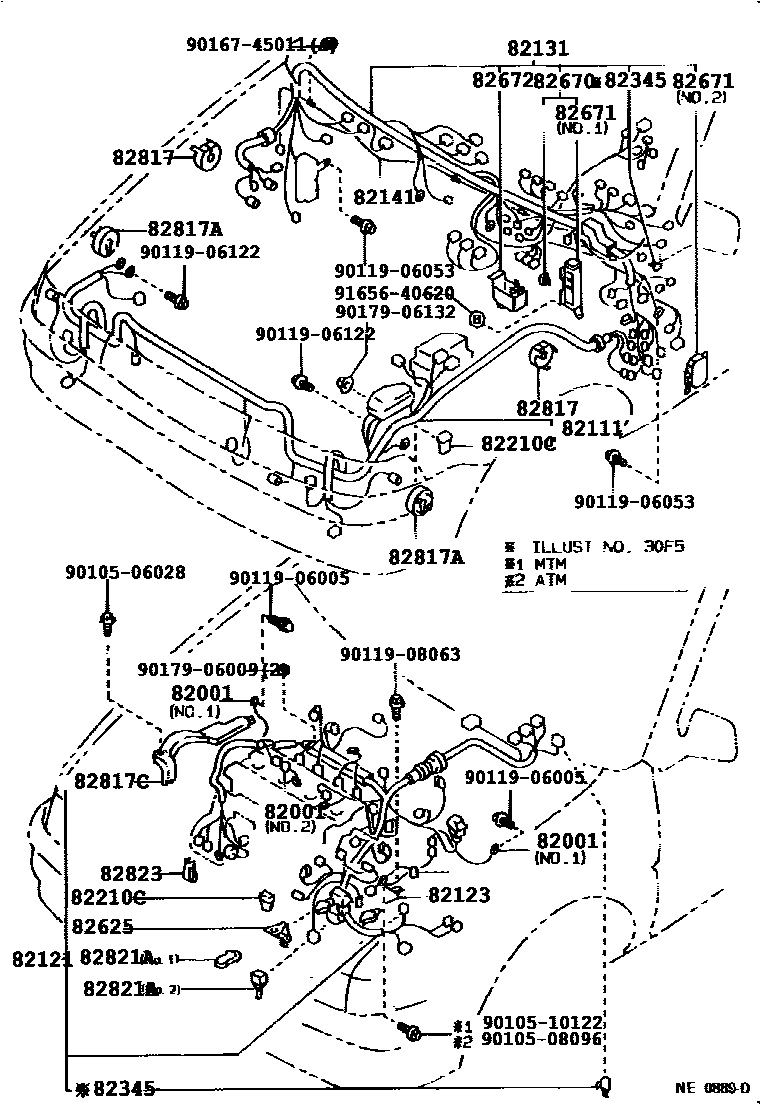

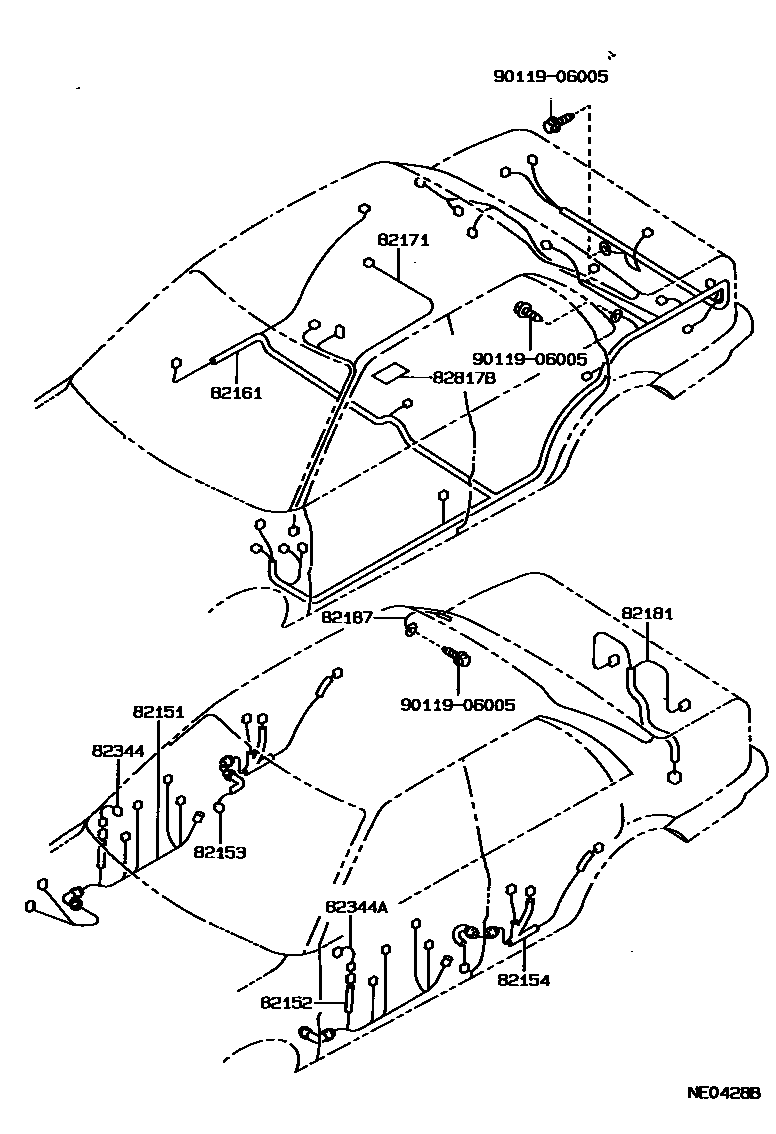

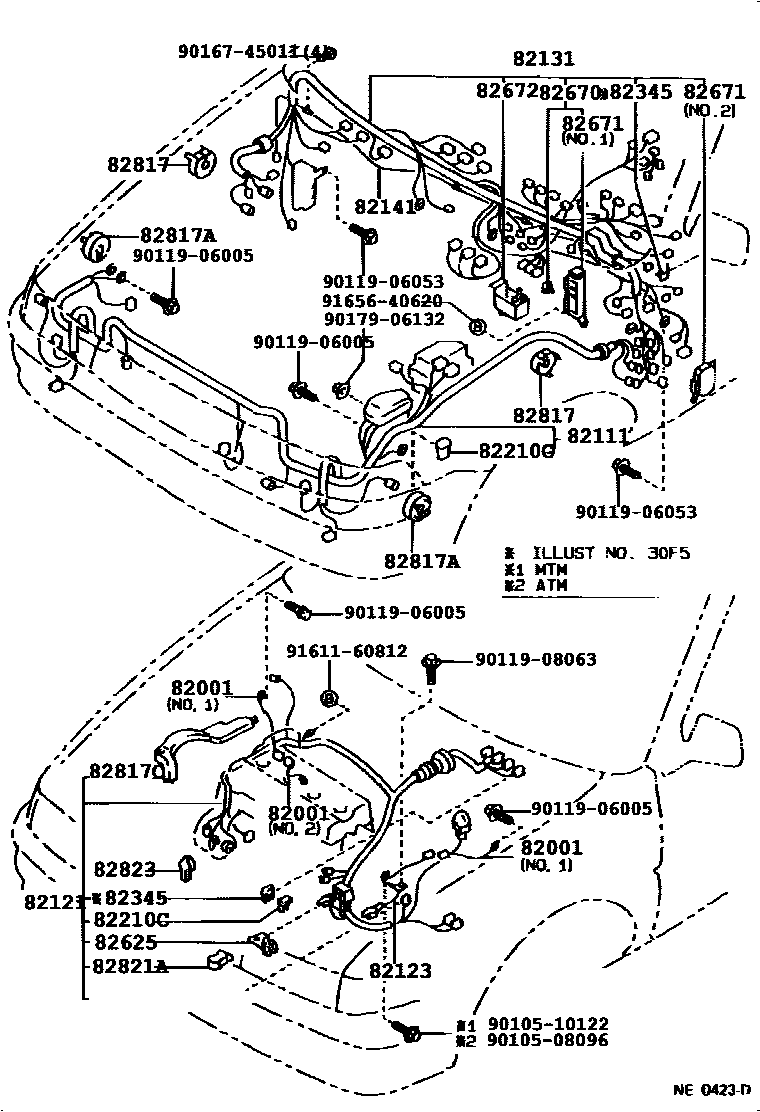

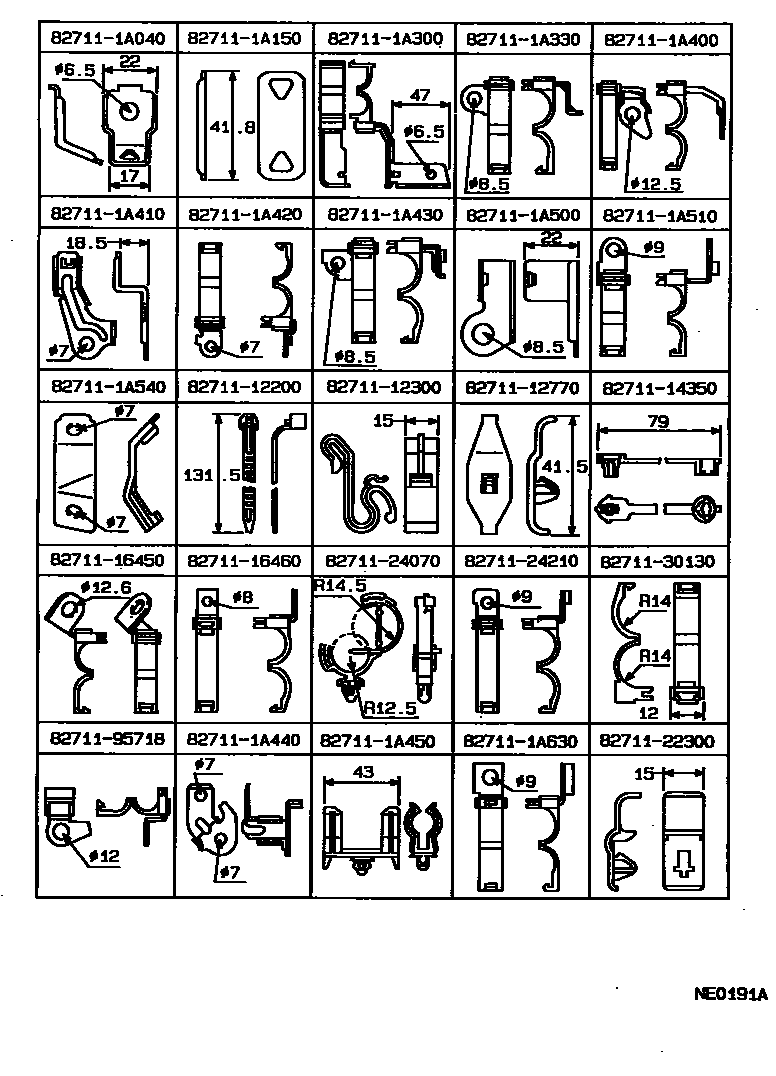

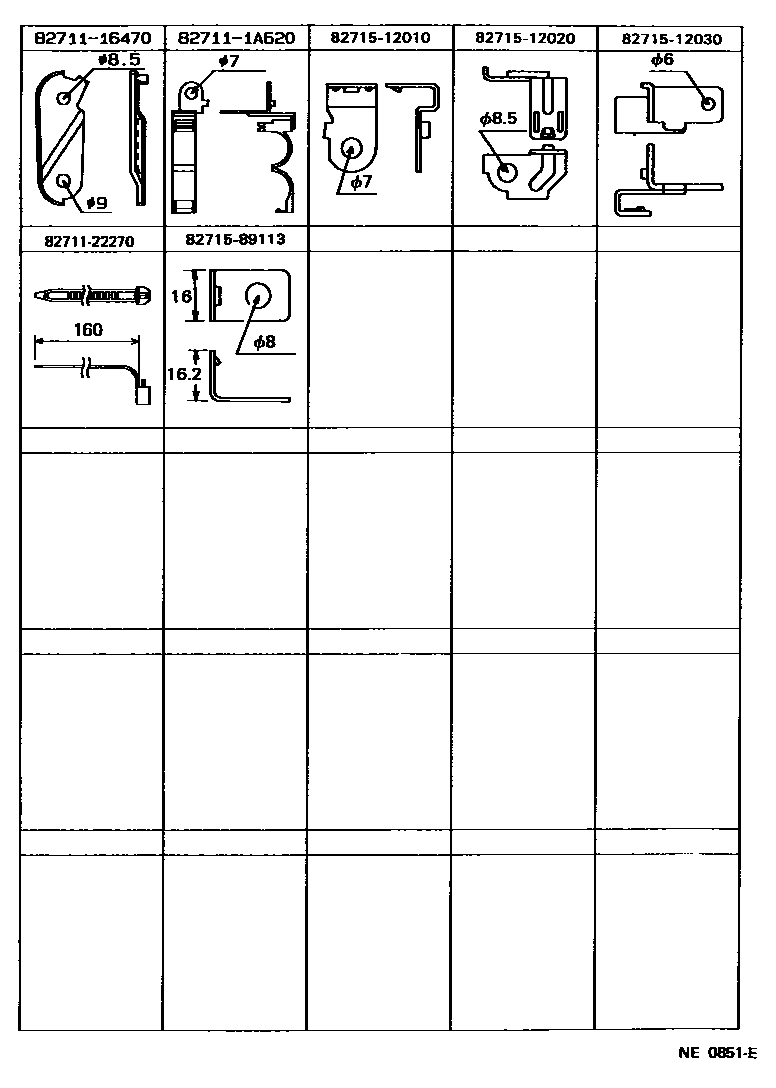

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 6 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 |
| 82111 | Engine room main wiring harness | 82111-02030 · 82111-02040 · 82111-02050 · 82111-02060 · 82111-02070 · 82111-02071 · 82111-02080 · 82111-02081 · 82111-02090 · 82111-02091 · 82111-02092 · 82111-02100 · 82111-02101 · 82111-02102 · 82111-02110 · 82111-02111 · 82111-02120 · 82111-02121 |
| 82121 | Engine wiring harness | 82121-02030 · 82121-02040 · 82121-02050 · 82121-02060 · 82121-02070 · 82121-02080 · 82121-1E041 · 82121-1E042 · 82121-1E043 · 82121-1E051 · 82121-1E052 · 82121-1E053 · 82121-1E111 · 82121-1E112 · 82121-1E113 · 82121-1E121 · 82121-1E122 · 82121-1E123 |
| 82123 | Engine No. 3 wiring harness | 82123-01020 · 82123-01030 · 82123-02010 · 82123-02020 |
| 82131 | Front panel wiring harness | 82131-02070 · 82131-02080 · 82131-02090 · 82131-02100 · 82131-02110 · 82131-02120 · 82131-02130 · 82131-02131 · 82131-02140 · 82131-02141 · 82131-02150 · 82131-02151 · 82131-02160 · 82131-02161 · 82131-02170 · 82131-02171 · 82131-02180 · 82131-02181 · 82131-02190 · 82131-02191 · 82131-02192 · 82131-02200 · 82131-02201 · 82131-02202 · 82131-02210 · 82131-02211 · 82131-02212 · 82131-02220 · 82131-02230 |
| 82141 | Dashboard wiring harness | 82141-02010 · 82141-02020 · 82141-02030 · 82141-02040 |
| 82151 | Right front door wiring harness | 82151-01041 · 82151-02040 · 82151-02050 · 82151-02060 · 82151-02070 · 82151-02080 · 82151-02090 |
| 82152 | Left front door wiring harness | 82152-01041 · 82152-02030 · 82152-02040 · 82152-02050 · 82152-02060 · 82152-02070 · 82152-02080 |
| 82153 | Rear door wiring harness No. 1 | 82153-01040 · 82153-01041 · 82153-02010 · 82153-02020 |
| 82154 | Rear door wiring harness No. 2 | 82154-01040 · 82154-01041 · 82154-02010 · 82154-02020 |
| 82161 | floor wiring harness | 82161-02030 · 82161-02040 · 82161-02050 · 82161-02060 · 82161-02070 · 82161-02080 · 82161-02090 · 82161-02100 · 82161-02110 · 82161-02120 · 82161-02130 · 82161-02140 |
| 82171 | Roof No. 1 wiring harness | 82171-02030 · 82171-02040 · 82171-02050 · 82171-02060 |
| 82181 | Luggage No. 1 wiring harness | 82181-02010 · 82181-02011 · 82181-02020 · 82181-02030 |
| 82187 | Rear window wiring harness No. 2 | 82187-02020 · 82187-02030 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 · 90982-08223 · 90982-08246 · 90982-08253 |
| 82344 | Right rearview mirror wiring harness | 82344-02010 · 82344-02020 |
| 82344A | Left rearview mirror wiring harness | 82344-02010 · 82344-02020 |

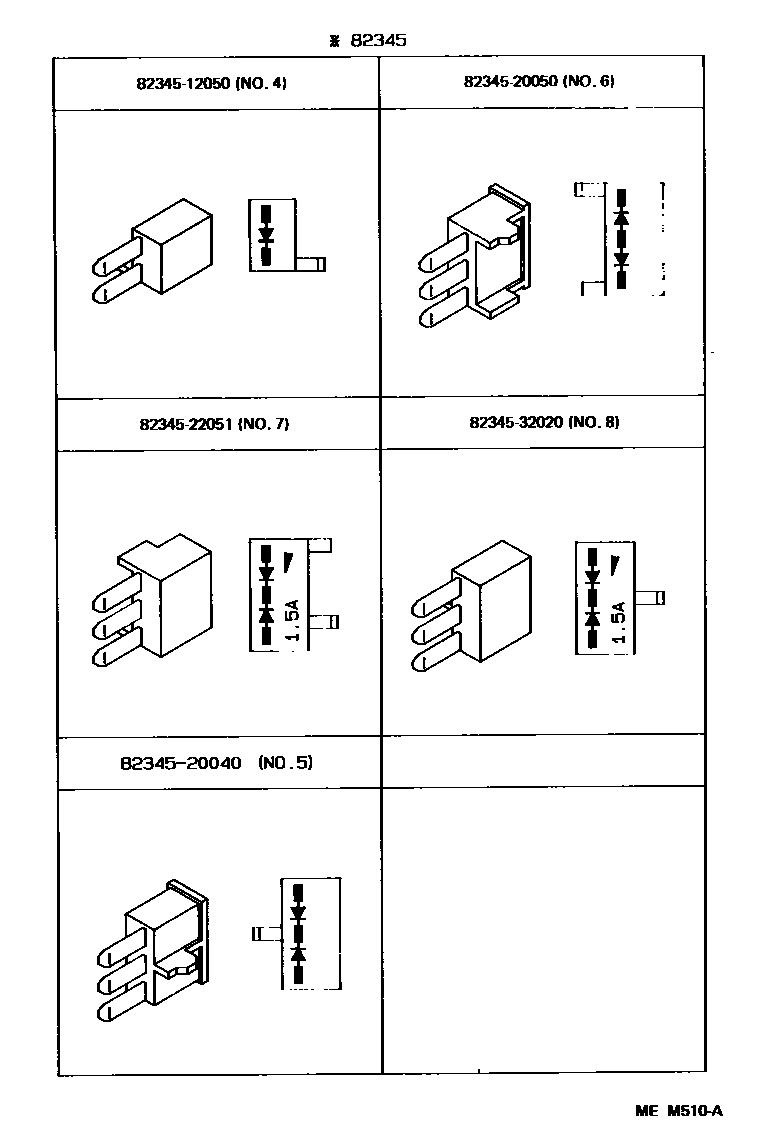

| 82345 | diode | 82345-12050 · 82345-20040 · 82345-20050 |
| 82625 | Fuse terminal | 82625-12020 |
| 82670 | No. 1 junction box assembly | 82670-12090 |
| 82671 | junction box | 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12110 · 82672-12111 |
| 82817 | No. 1 wire harness protection device | 82817-01140 · 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-01160 · 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-01150 · 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82821A | Connector cover | 82821-12180 · 82821-12230 · 82821-12260 |
| 82823 | No. 1 terminal cover | 82823-01020 · 82823-22050 |
