Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 27 PNC and OE references.

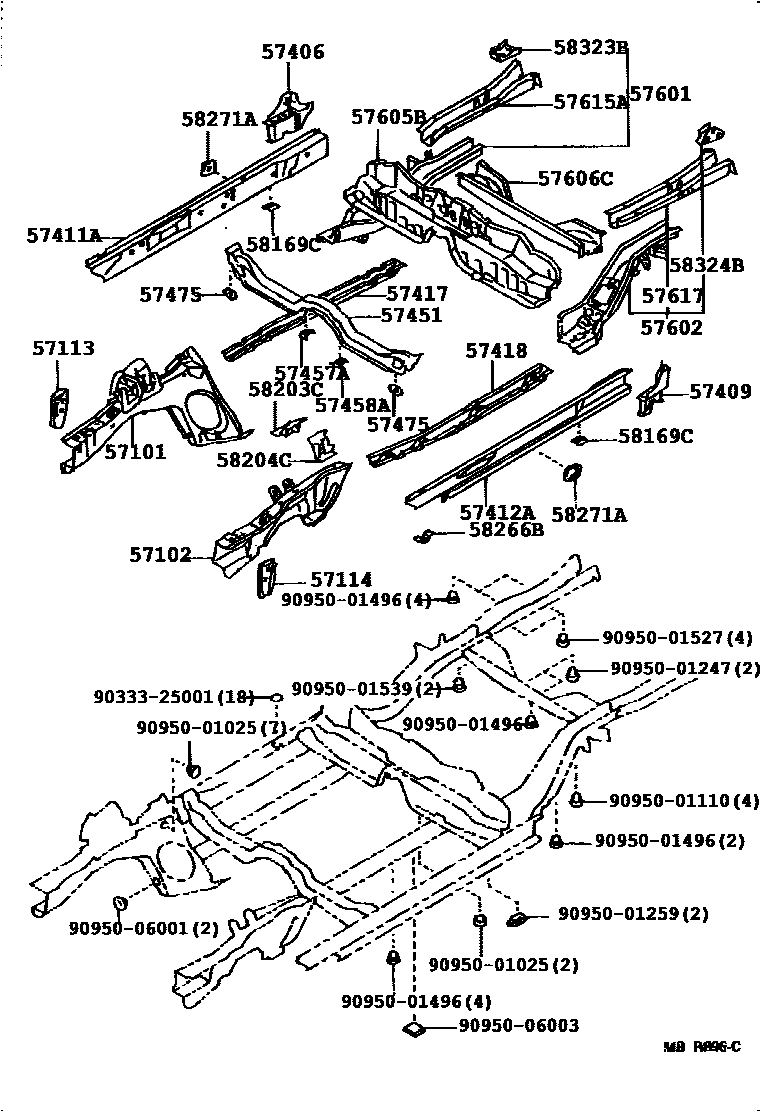

Toyota COROLLA Floor stringers EPC diagram — 533398
Floor stringers — 533398 (198708 – 999999)

PNC and OE references

PNCPart nameOE numbers
57101Right front longitudinal beam sub-assembly57101-01020
57102Left front longitudinal beam sub-assembly57102-01020
57113Right front longitudinal beam extension57113-12120
57114Left front longitudinal beam extension57114-12120
57406Main floor right longitudinal beam sub-assembly57406-12010
57409Main floor left longitudinal beam sub-assembly57409-12010
57411AFloor right inner longitudinal beam57411-01030 · 57411-12160
57412AFloor left inner longitudinal beam57412-01030 · 57412-12160
57417Front floor lower right reinforcement57417-12080
57418Front floor lower left reinforcement57418-12040
57451front floor cross member57451-12110 · 57451-12111
57457AFront floor No. 2 right cross member plate57457-12020
57458AFront floor No. 2 left cross member plate57458-12020
57475Front floor cross member panel57475-32010
57601Rear floor right longitudinal beam sub-assembly57601-01030
57602Rear floor left longitudinal beam sub-assembly57602-01030
57605BRear floor No. 1 cross member sub-assembly57605-01020
57606CRear floor No. 2 cross member sub-assembly57606-01020 · 57606-01030
57615ARear floor right rear longitudinal member57615-12041
57617Rear floor left rear longitudinal member57616-12041
58169CFront floor rear lining58169-12010
58203CExhaust pipe mounting bracket sub-assembly58203-12030
58204CLeft exhaust pipe mounting bracket sub-assembly58204-12010
58266BFuel pipe clamp bracket58266-22040
58271ASeat belt anchor No. 3 to floor pan reinforcement58271-12050
58323BRear bumper arm right bracket reinforcement58323-12041 · 58323-12090
58324BRear bumper arm left bracket reinforcement58324-12031
