Toyota COROLLA 燃油喷射系统 — Figure 2211

Toyota COROLLA EPC diagram 2211, 燃油喷射系统, with 2 images and 33 PNC and OE references.

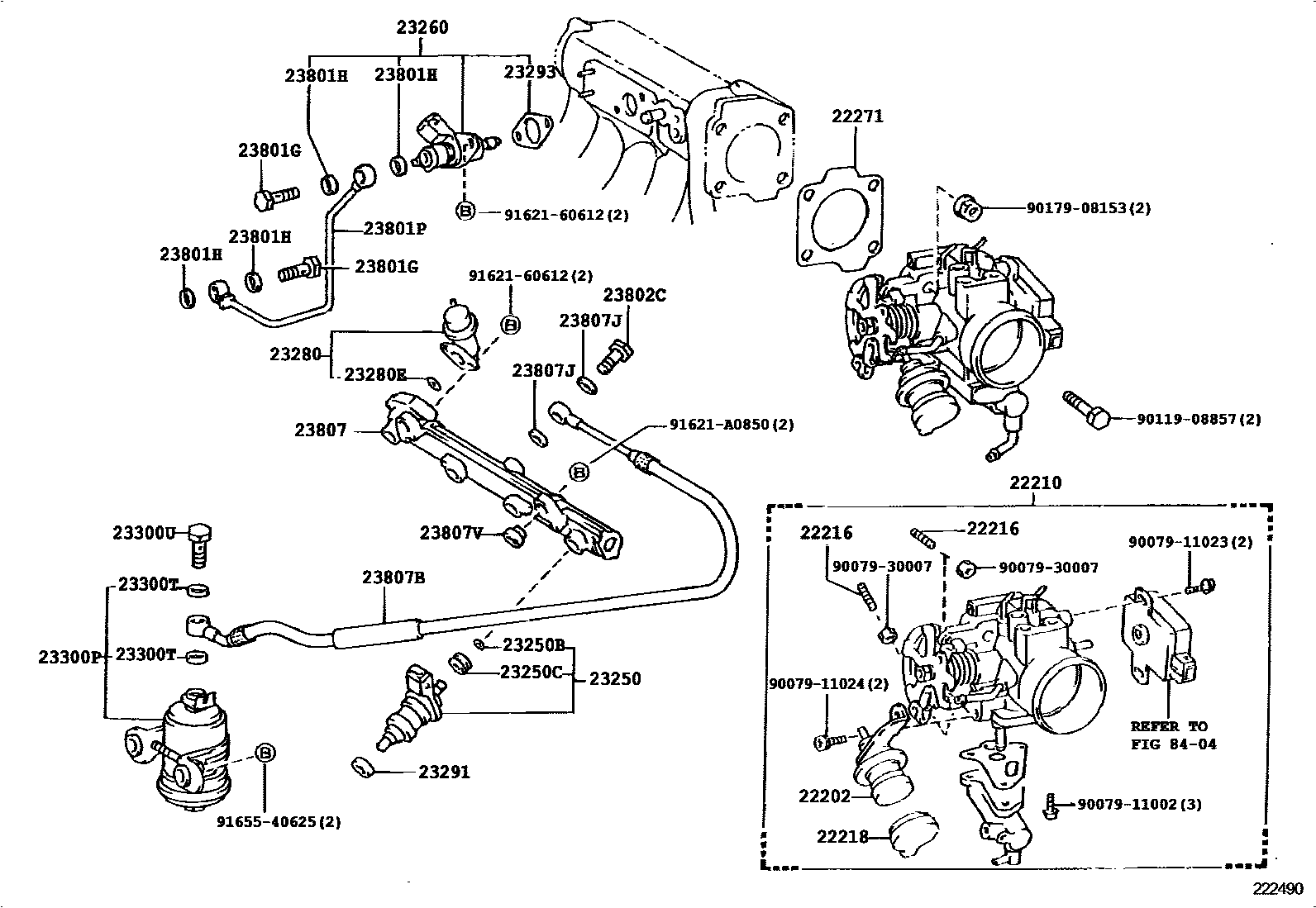

Toyota COROLLA 燃油喷射系统 EPC diagram — 222490
燃油喷射系统 — 222490 (198908 – 999999)

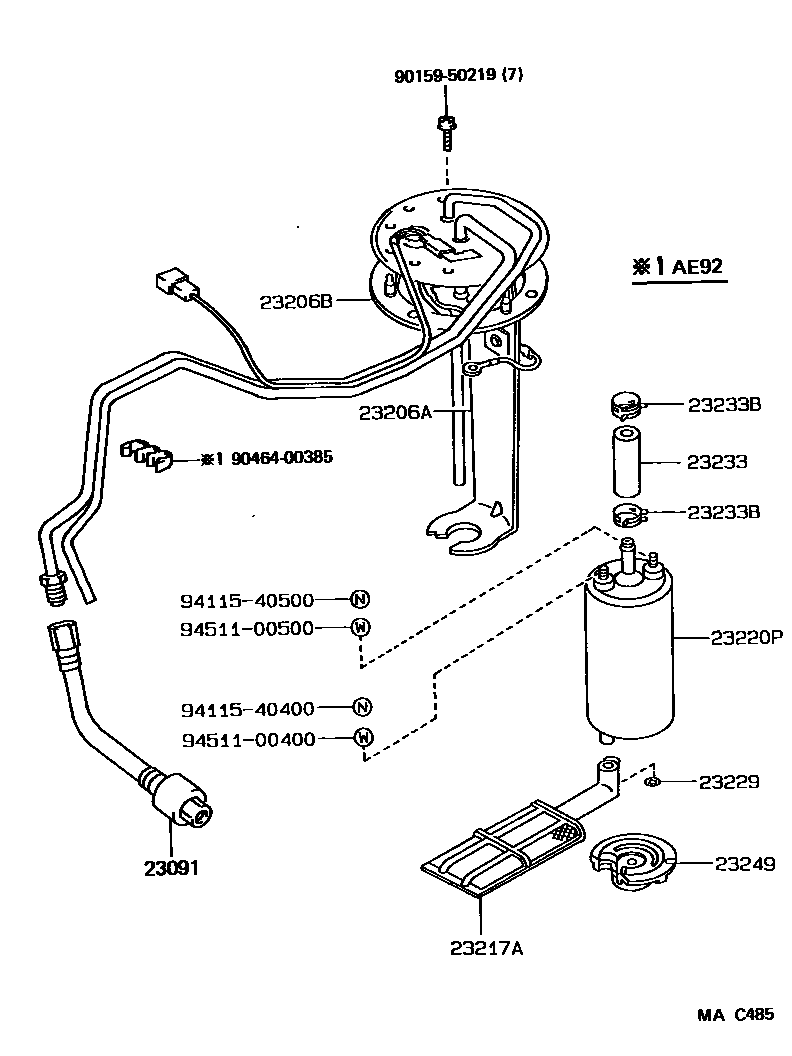

Toyota COROLLA 燃油喷射系统 EPC diagram — MAC485
燃油喷射系统 — MAC485 (198802 – 999999)

PNC and OE references

PNCPart nameOE numbers
22202Deceleration buffer sub-assembly22202-15040
22210Throttle body assembly22210-16400 · 22210-16410 · 22210-16411 · 22210-16420 · 22210-16430 · 22210-16431
22216Deceleration buffer adjustment screw22216-74010
22218Cover (for throttle body)22218-16330
22271Throttle body gasket22271-15010 · 22271-15011
23091Fuel pump pipe sub-assembly23091-16030
23206Afuel pump bracket23206-16430
23206Bfuel pump bracket gasket77169-12020
23217Afuel pump filter23217-16390
23220Pfuel pump assembly23221-16390
23229Clip (for fuel pump filter)23229-16010
23233fuel pump hose23239-63010
23233BClamp (for fuel pump hose)90467-13054
23249Rubber gasket (for fuel pump)23249-74150
23250Fuel injector assembly23209-16120
23250BO-ring (for fuel injector)90301-07001
23250CGasket (for injector)90480-13005
23260Cold start injector assembly23260-19105 · 23260-19106
23280Fuel pressure regulator assembly23280-16120
23280EO-ring (for fuel pressure regulator)90301-07001
23291Injector vibration isolation pad23291-41010
23293Cold start injector gasket23293-62020 · 23293-74010
23300PFuel filter (for EFI)23300-19145
23300TGasket (for fuel filter)90430-12005
23300UConnector bolt (for fuel filter)90401-12097
23801GConnector bolt (for fuel pipe)90401-08003
23801HGasket (for fuel lines)90430-08005
23801PNo. 1 fuel pipe sub-assembly23801-16040
23802CConnector bolt (for No. 2 fuel pipe)90401-12097
23807Oil pipe sub-assembly23814-16110
23807BFuel line hose23271-16130
23807JOil pipe inlet gasket90201-12109 · 90430-12026
23807VNo. 1 spacer (for oil pipe)90561-08021
