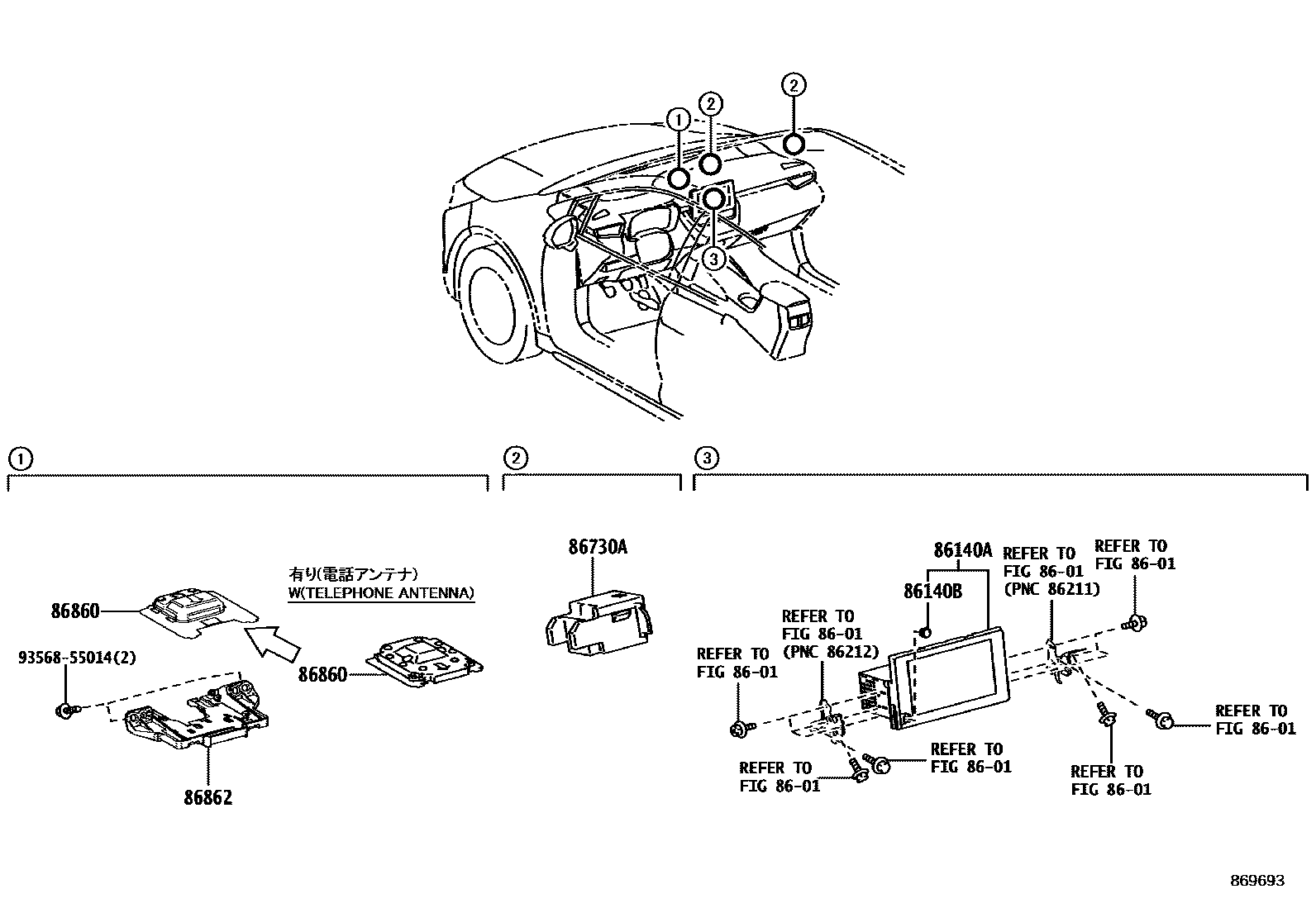

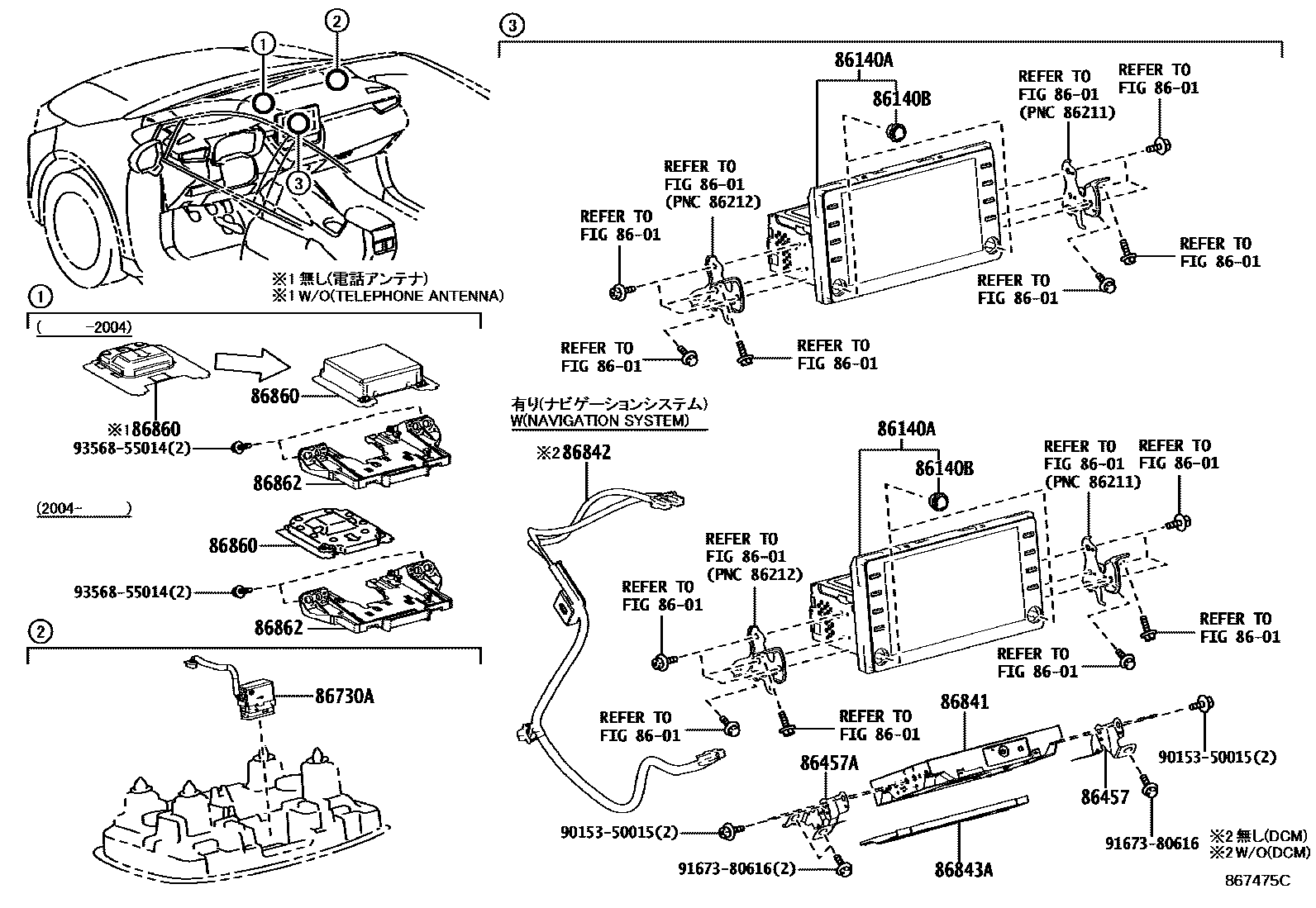

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 2 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86140-12110 · 86140-12120 · 86140-12130 · 86140-12140 · 86140-12240 · 86140-12250 · 86140-12350 · 86140-12420 · 86140-12430 · 86140-12480 · 86140-12490 · 86140-12610 · 86140-12611 · 86140-12620 · 86140-12621 · 86140-12630 · 86140-12640 · 86140-12641 · 86140-12650 · 86140-12651 · 86140-12660 · 86140-12670 · 86140-12680 · 86140-12700 · 86140-12710 · 86140-12B80 · 86140-12B90 · 86140-12C00 |
| 86140B | Radio and display receiver switch button | 90010-22128 · 90010-22129 · 90010-22138 · 90010-22139 · 90010-23068 |
| 86457 | Multimedia module bracket No. 1 | 86457-12010 |
| 86457A | Multimedia module bracket No. 2 | 86457-12020 |
| 86730A | Telephone amplifier assembly | 86730-12081 · 86730-16010 |
| 86841 | Navigation ECU | 86840-35011 · 86840-35012 · 86840-35013 · 86840-35014 · 86840-35015 · 86840-35016 · 86840-42041 · 86840-42042 · 86840-42043 |
| 86842 | Navigation harness No. 1 | 86842-12030 |
| 86843A | Navigation ECU cover | 86843-12010 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-42010 · 86880-47090 · 86880-52020 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
