Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 6 PNC and OE references.

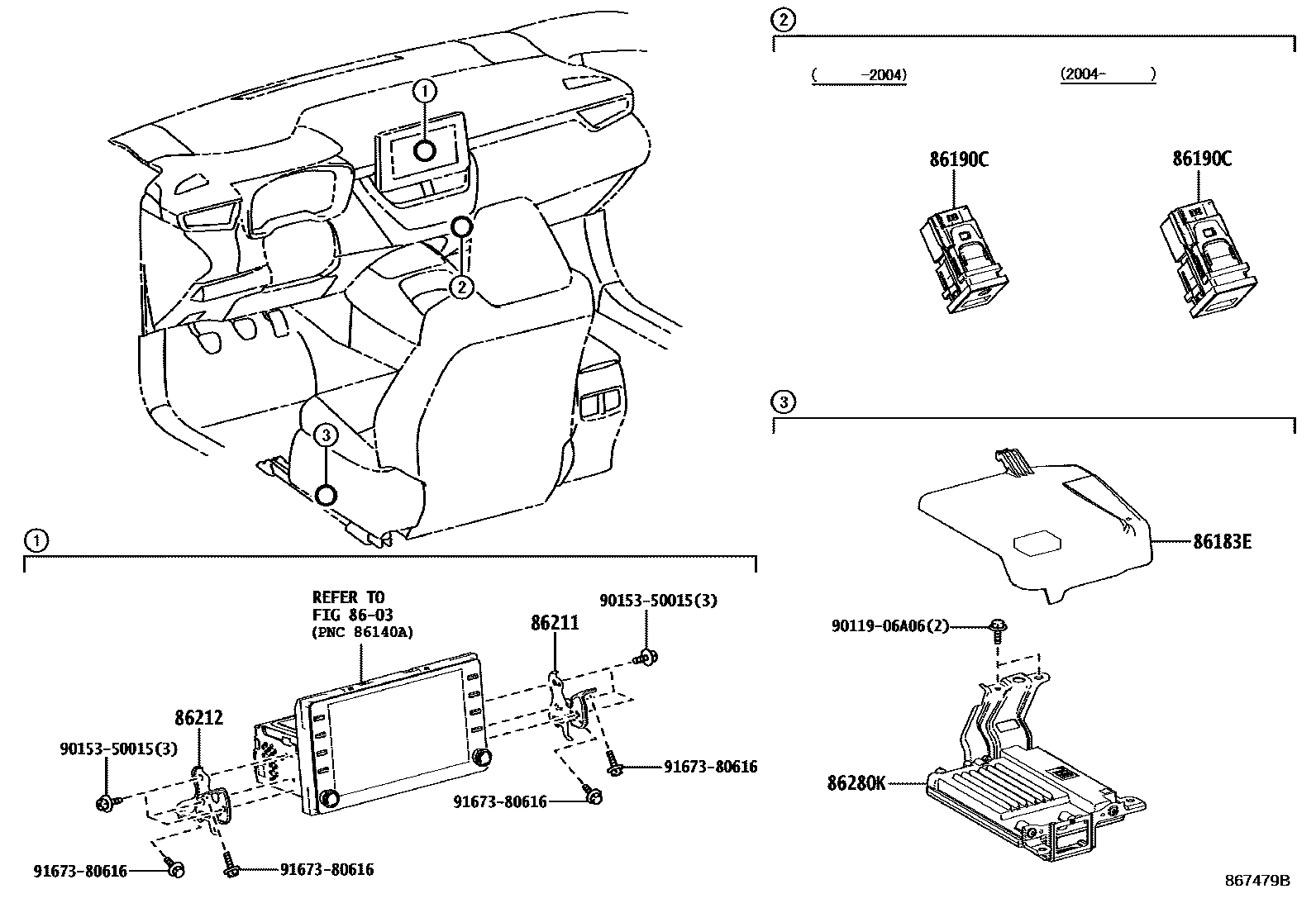

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867479B
收音机、放大器和冷凝器 — 867479B (201901 – 999999)

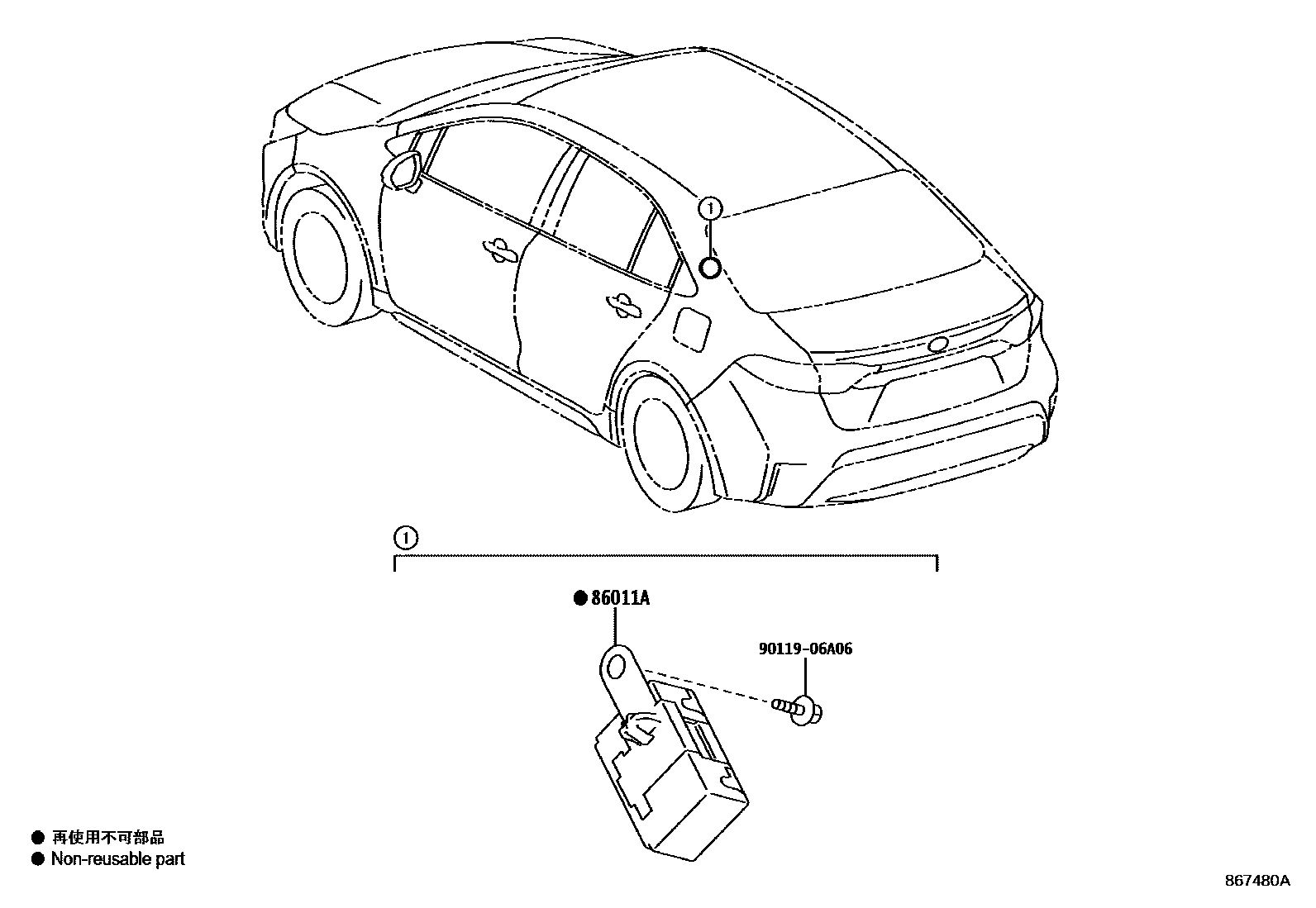

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867480A
收音机、放大器和冷凝器 — 867480A (201901 – 999999)

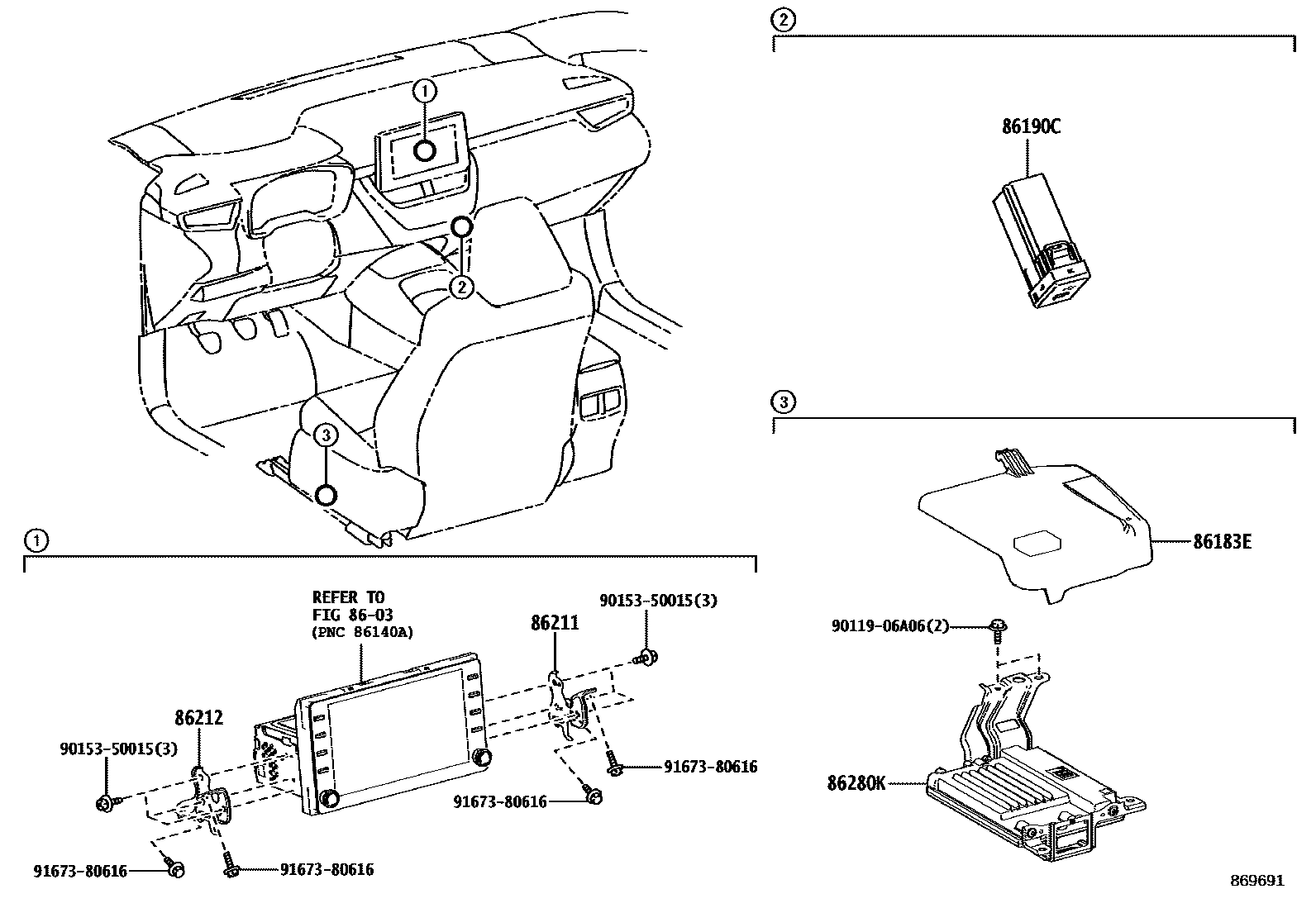

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 869691
收音机、放大器和冷凝器 — 869691 (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04204
86183Eaudio amplifier cover86183-12020
86190CStereo socket connector assembly No. 186190-12070 · 86190-12080 · 86190-33060
86211No. 1 radio bracket86211-12470
86212No. 2 radio bracket86212-12460
86280KStereo parts amplifier assembly86280-02100 · 86280-12260 · 86280-12280
