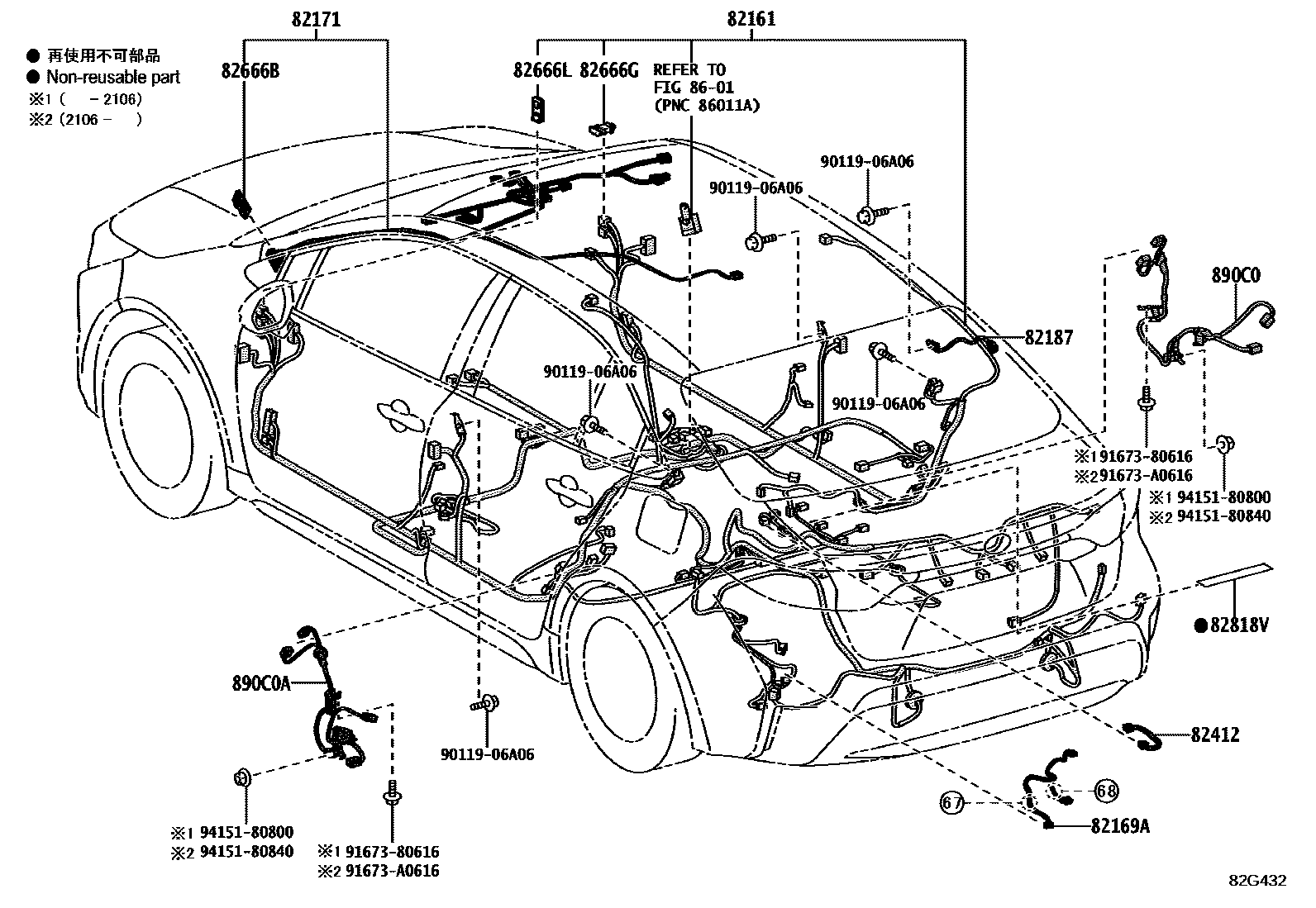

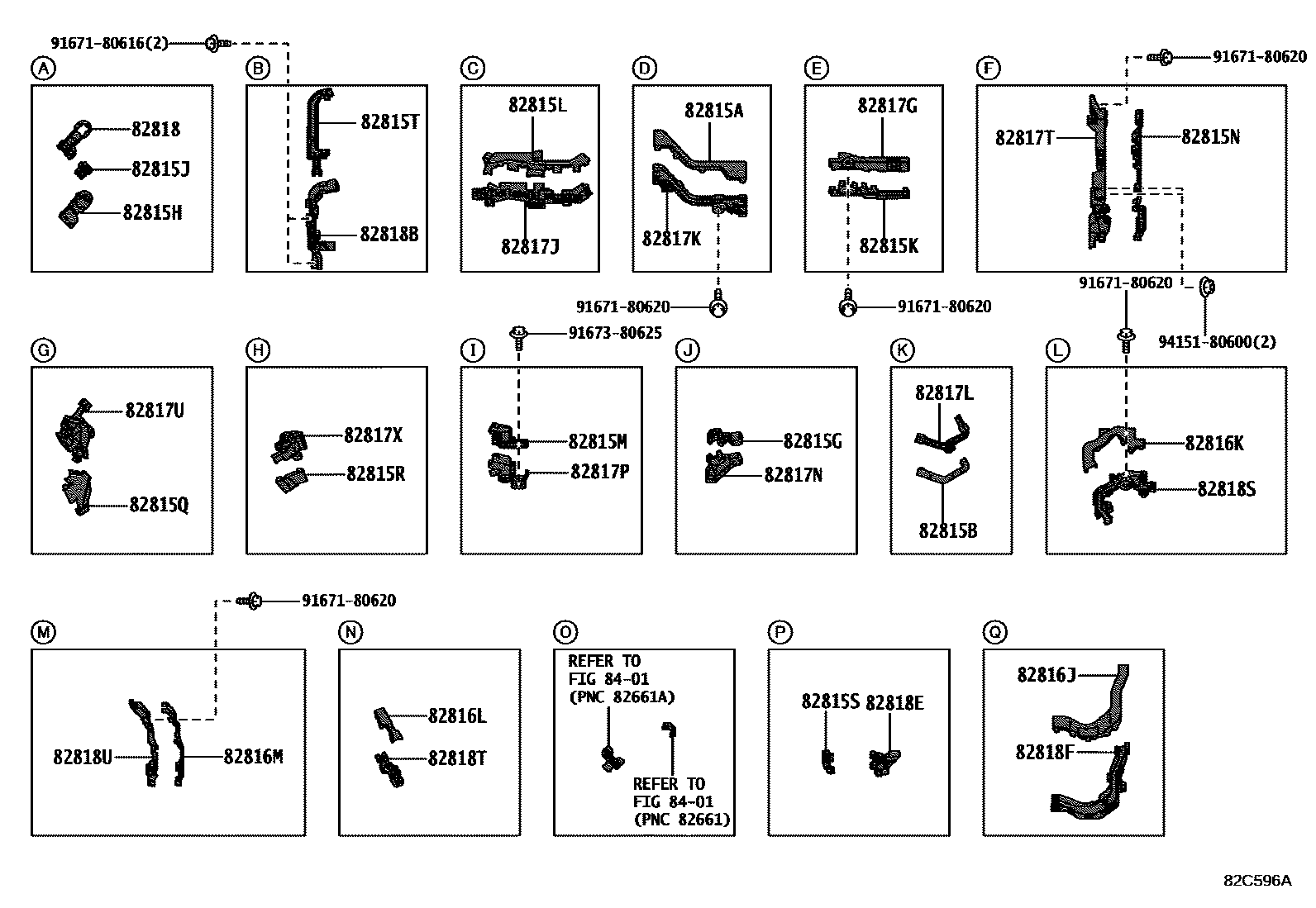

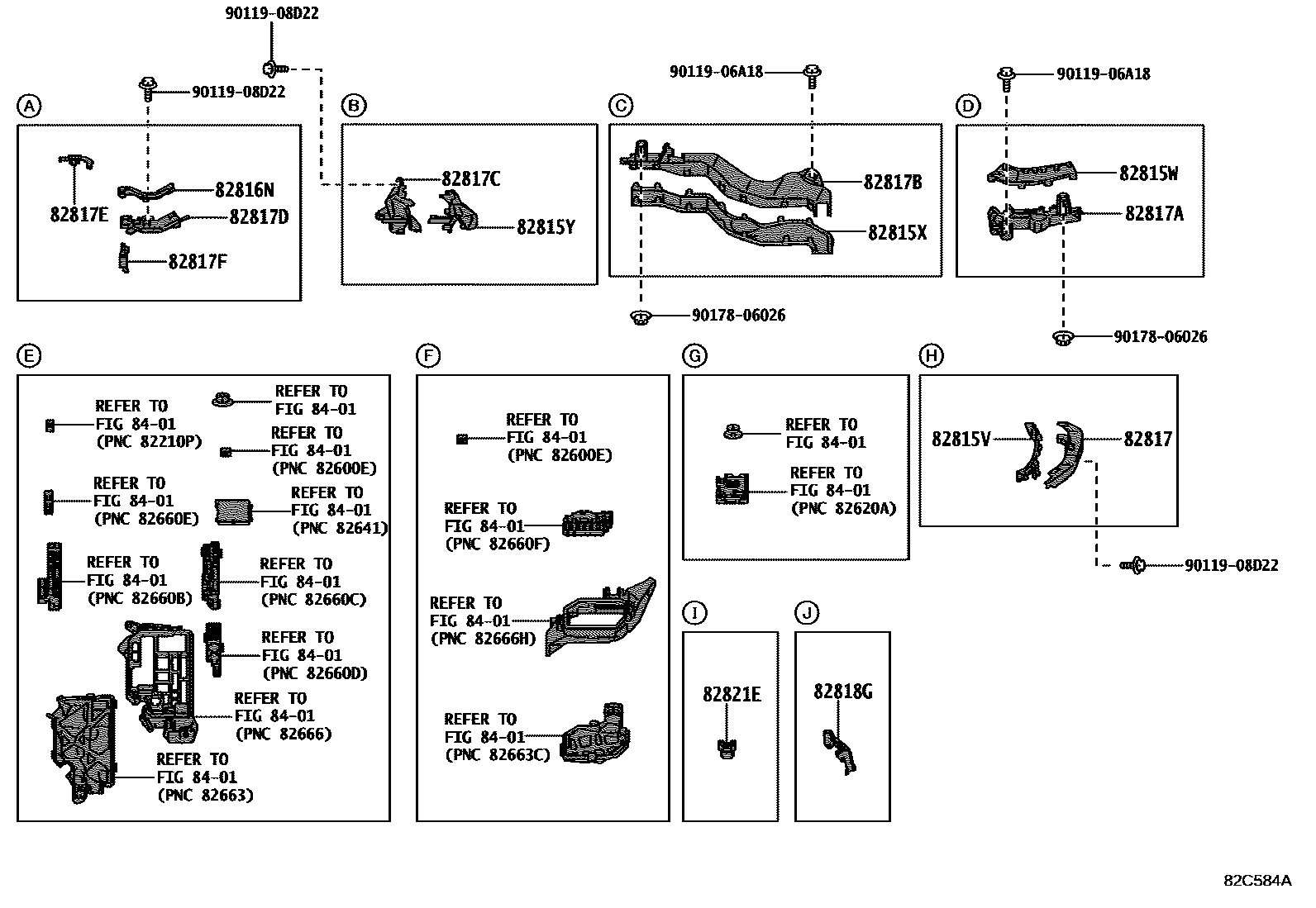

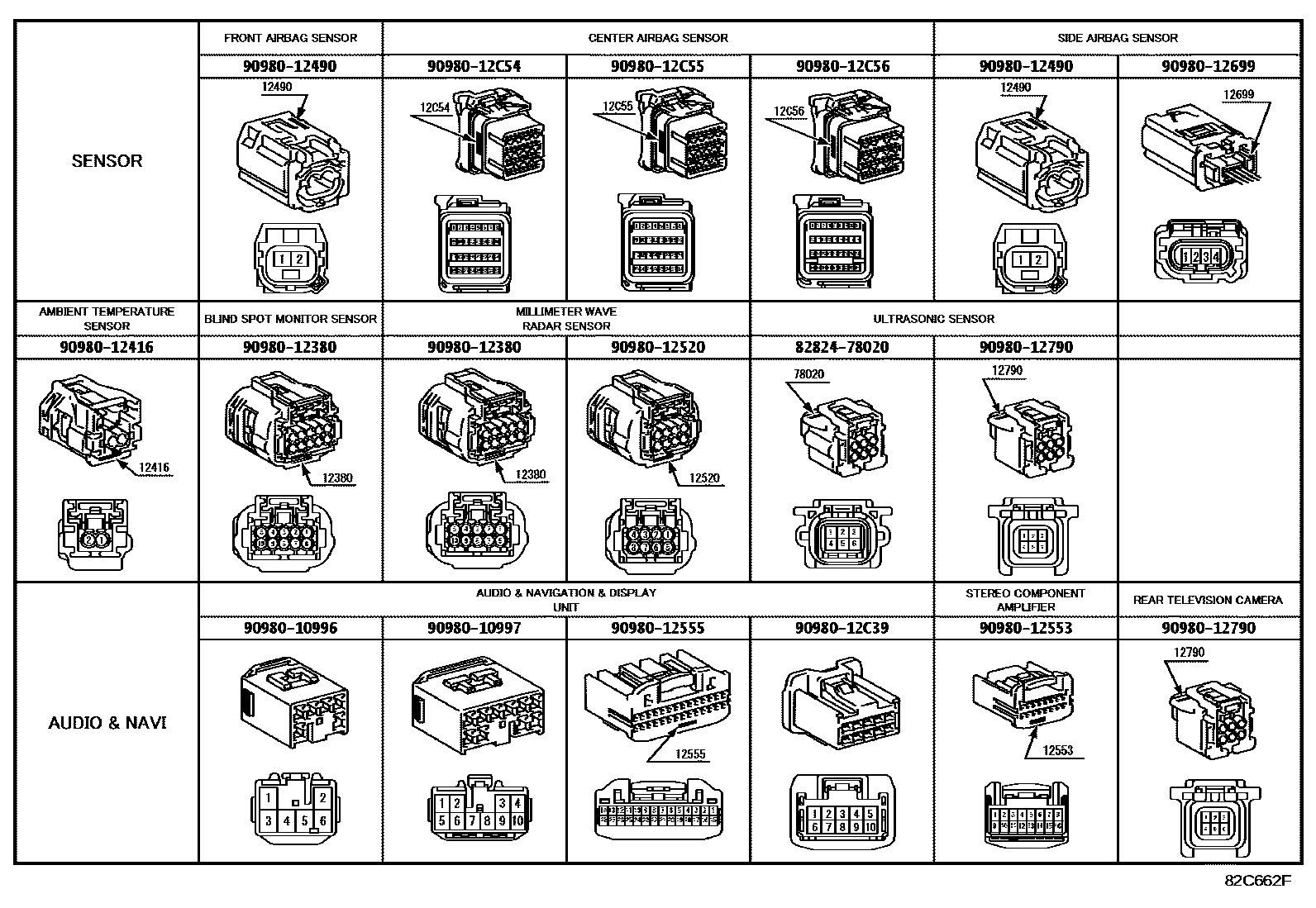

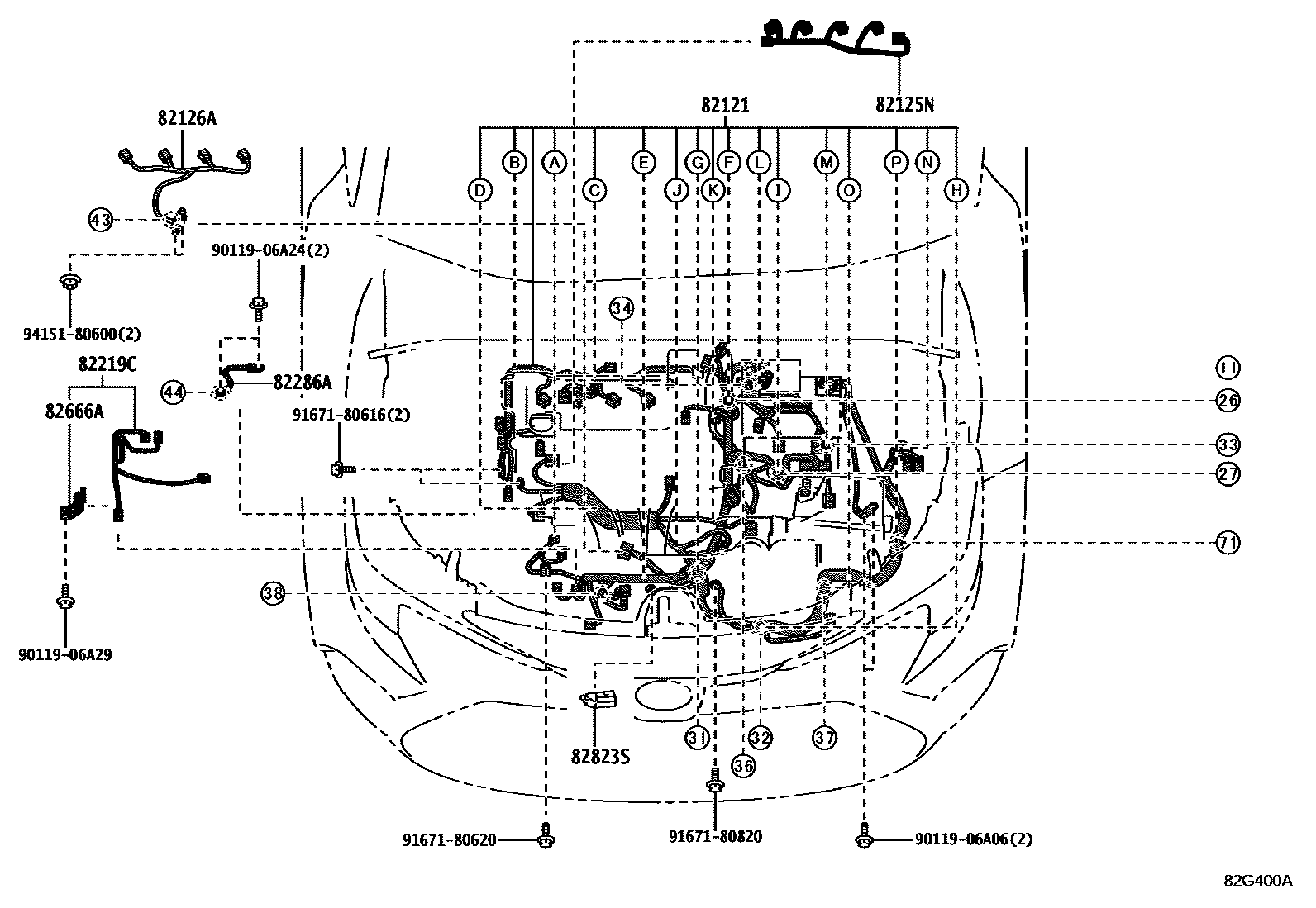

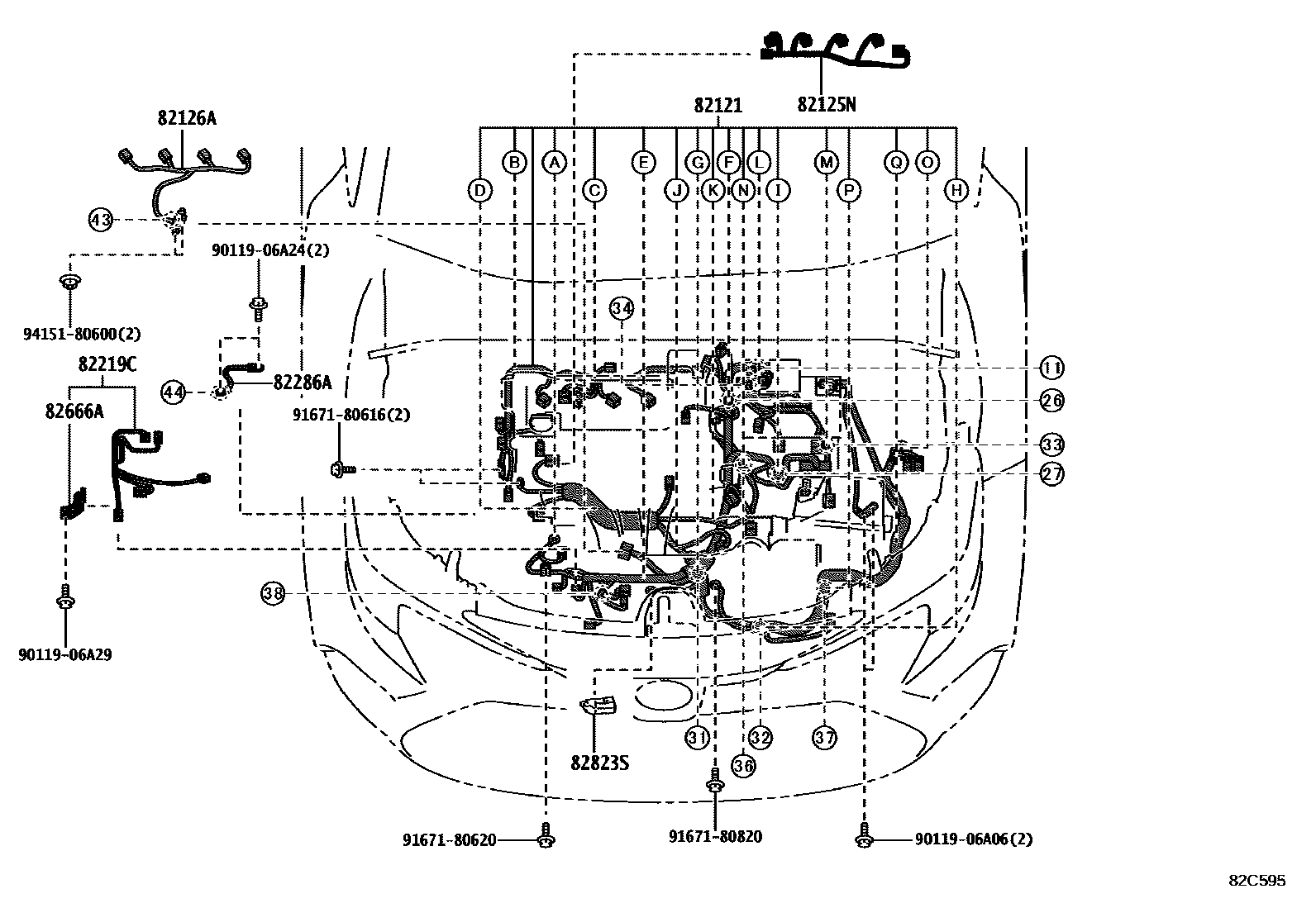

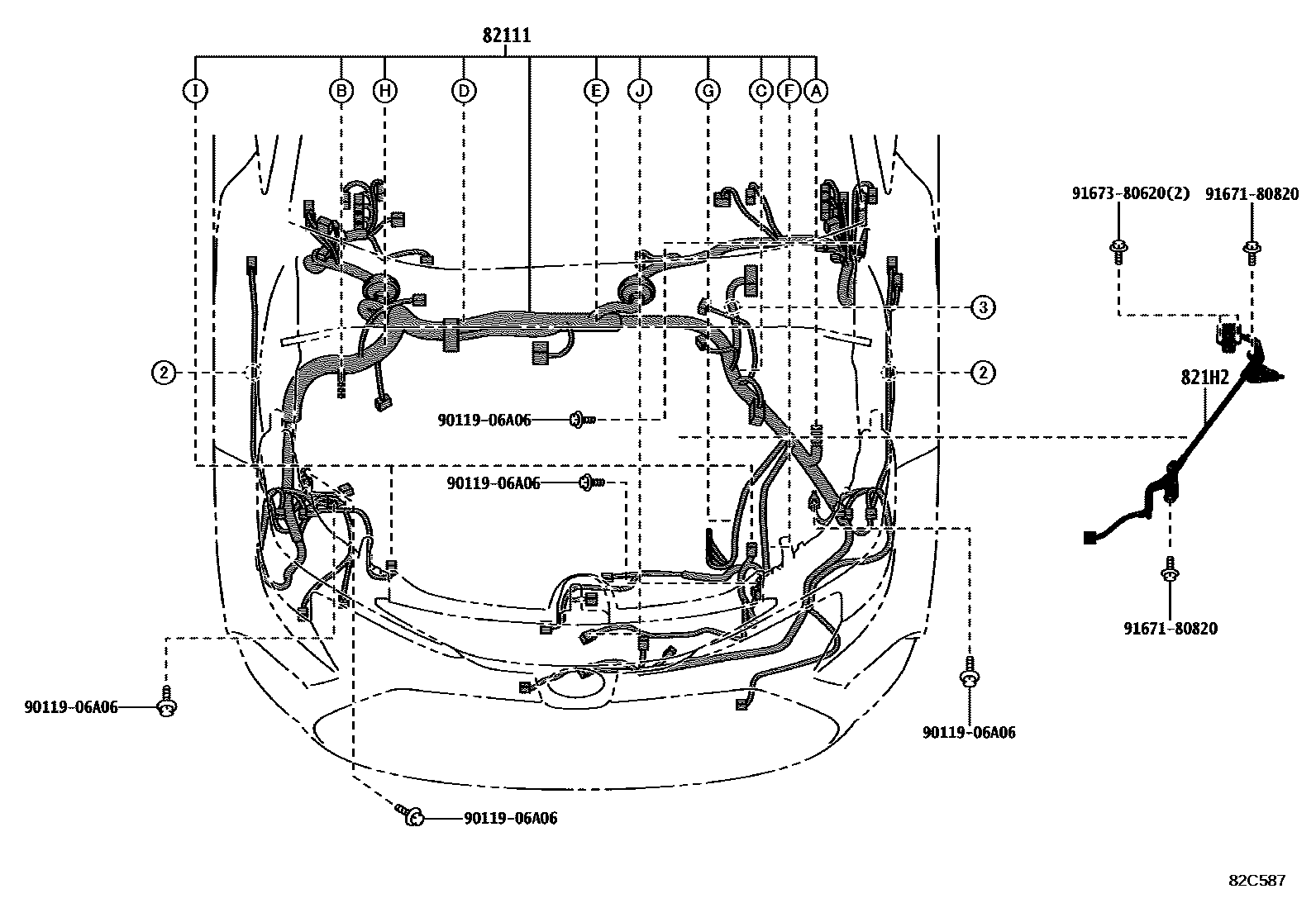

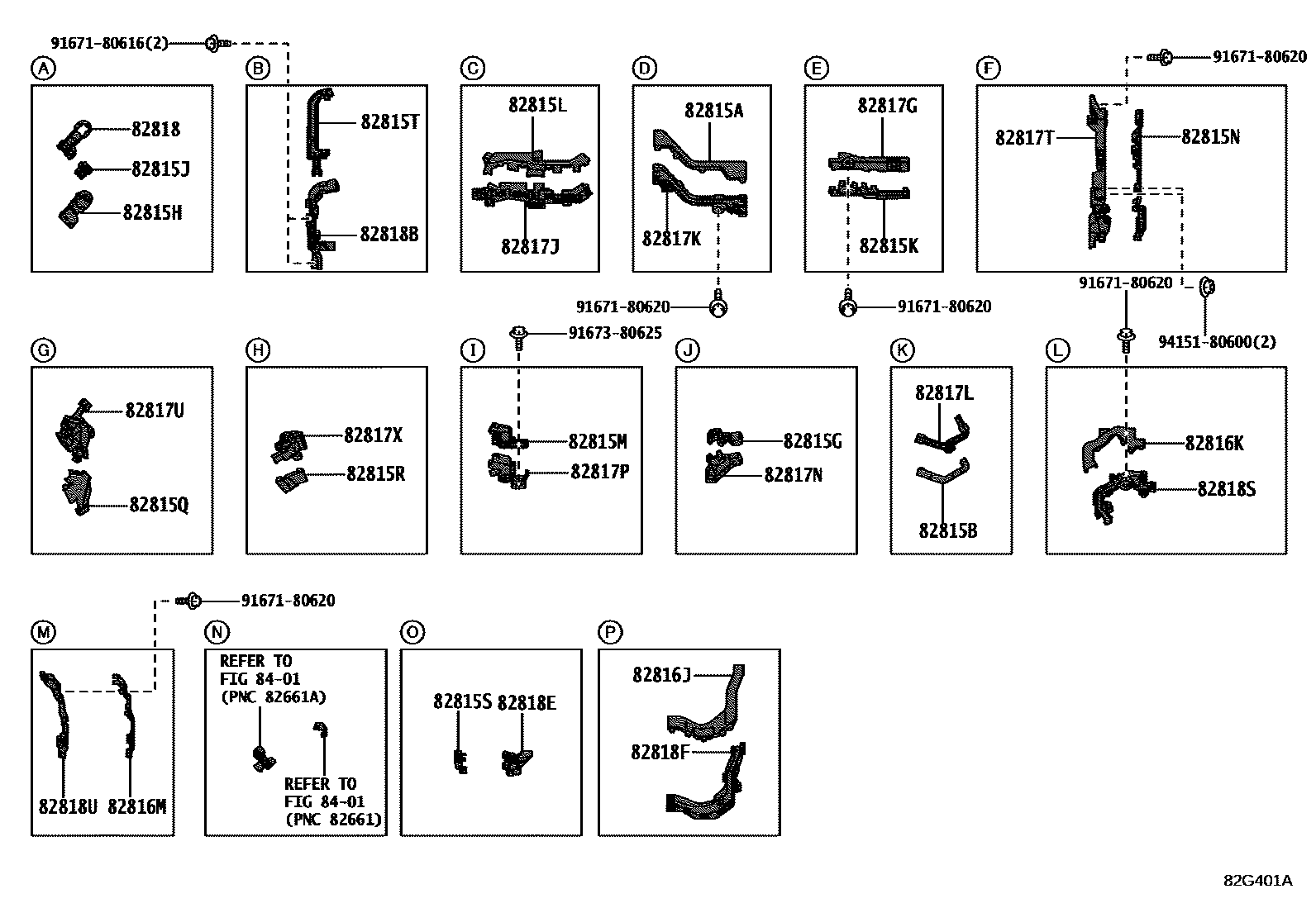

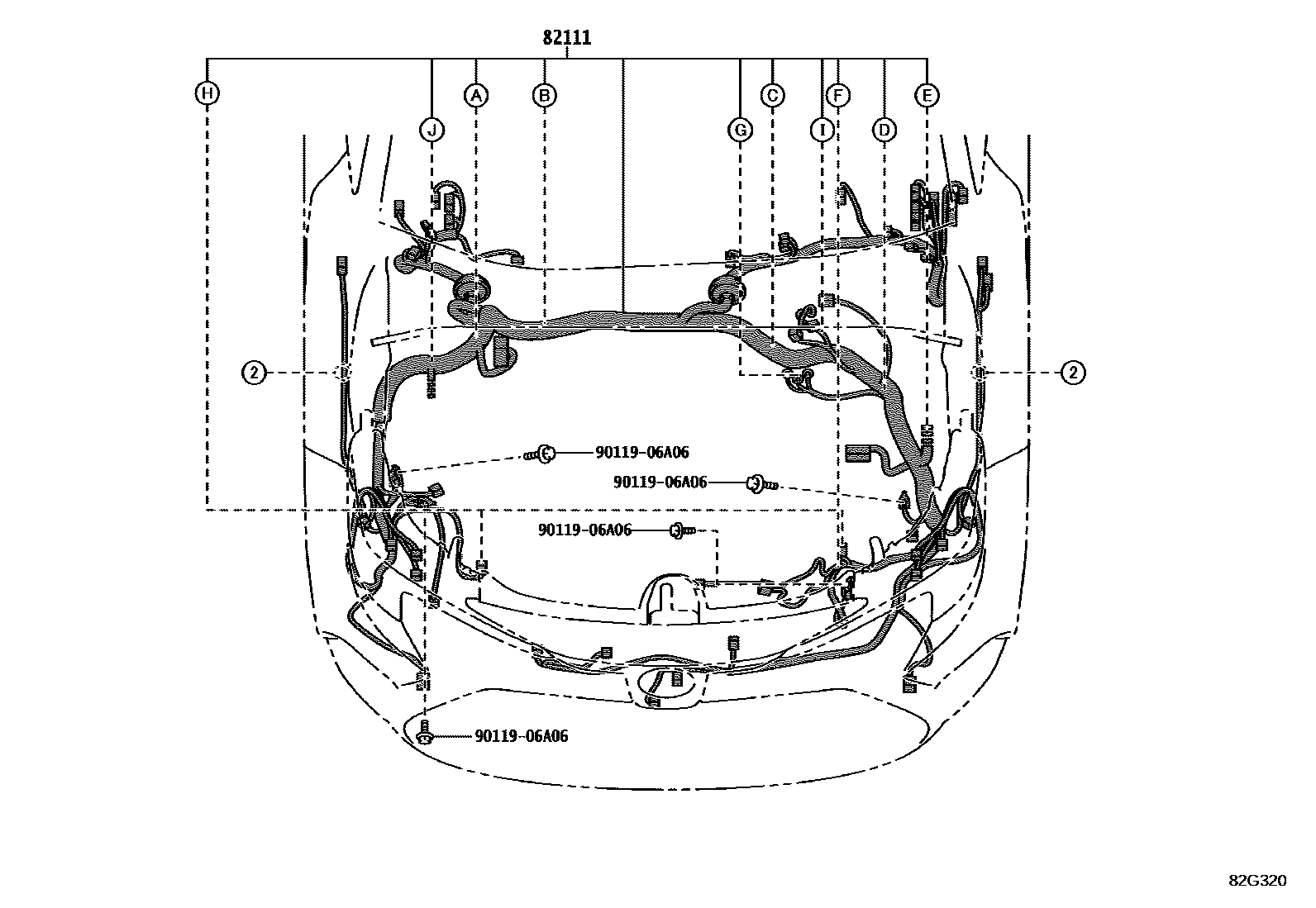

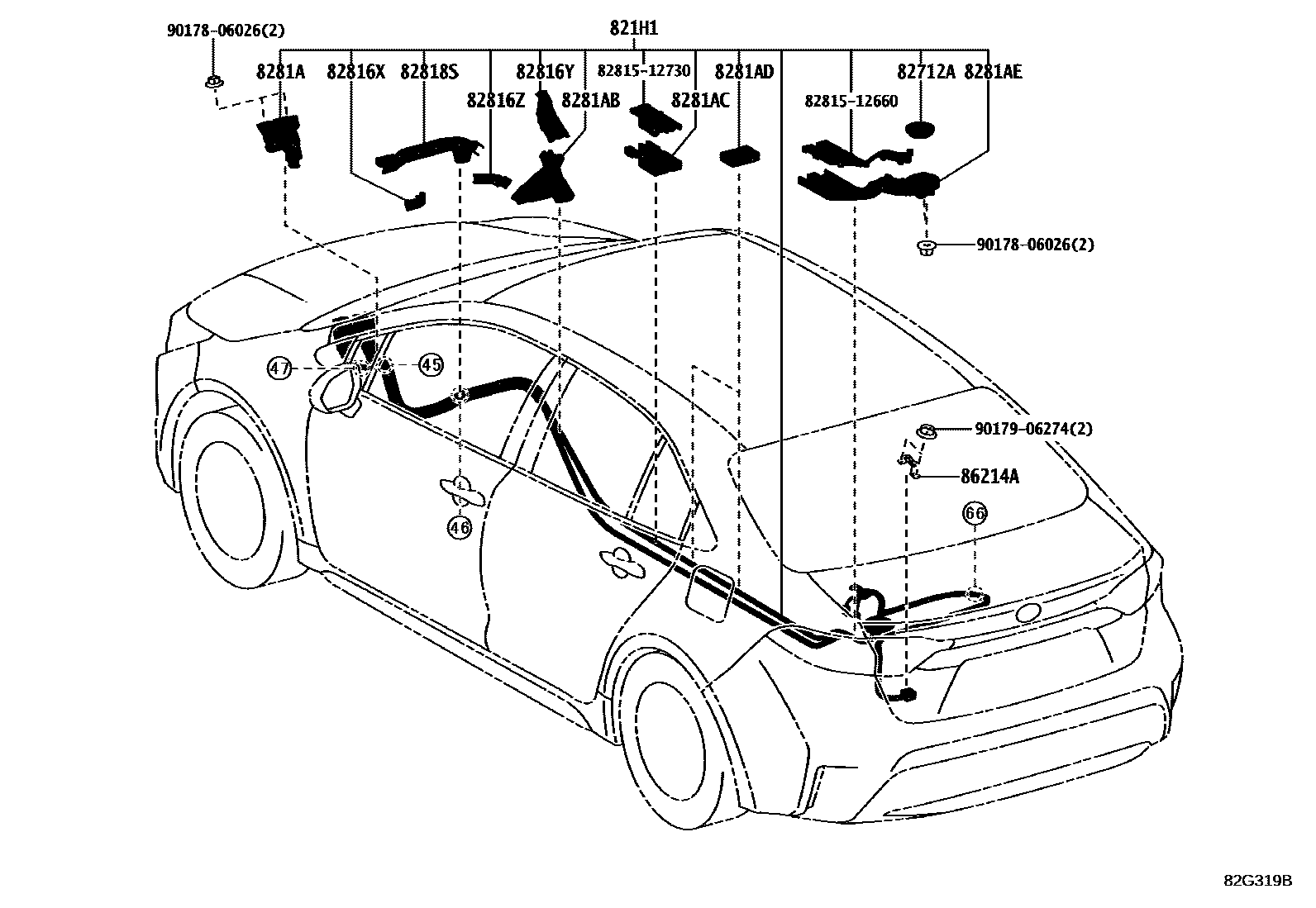

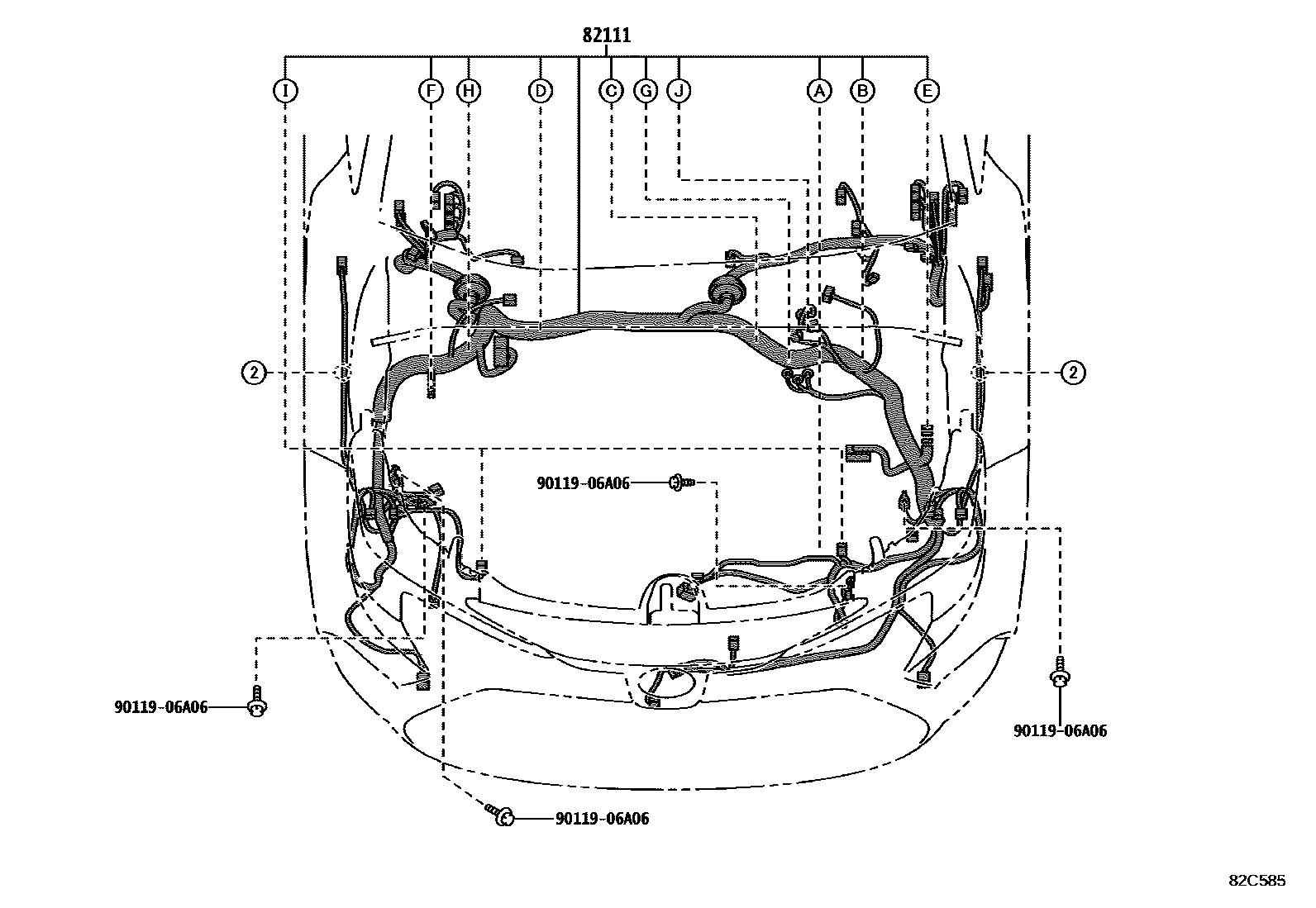

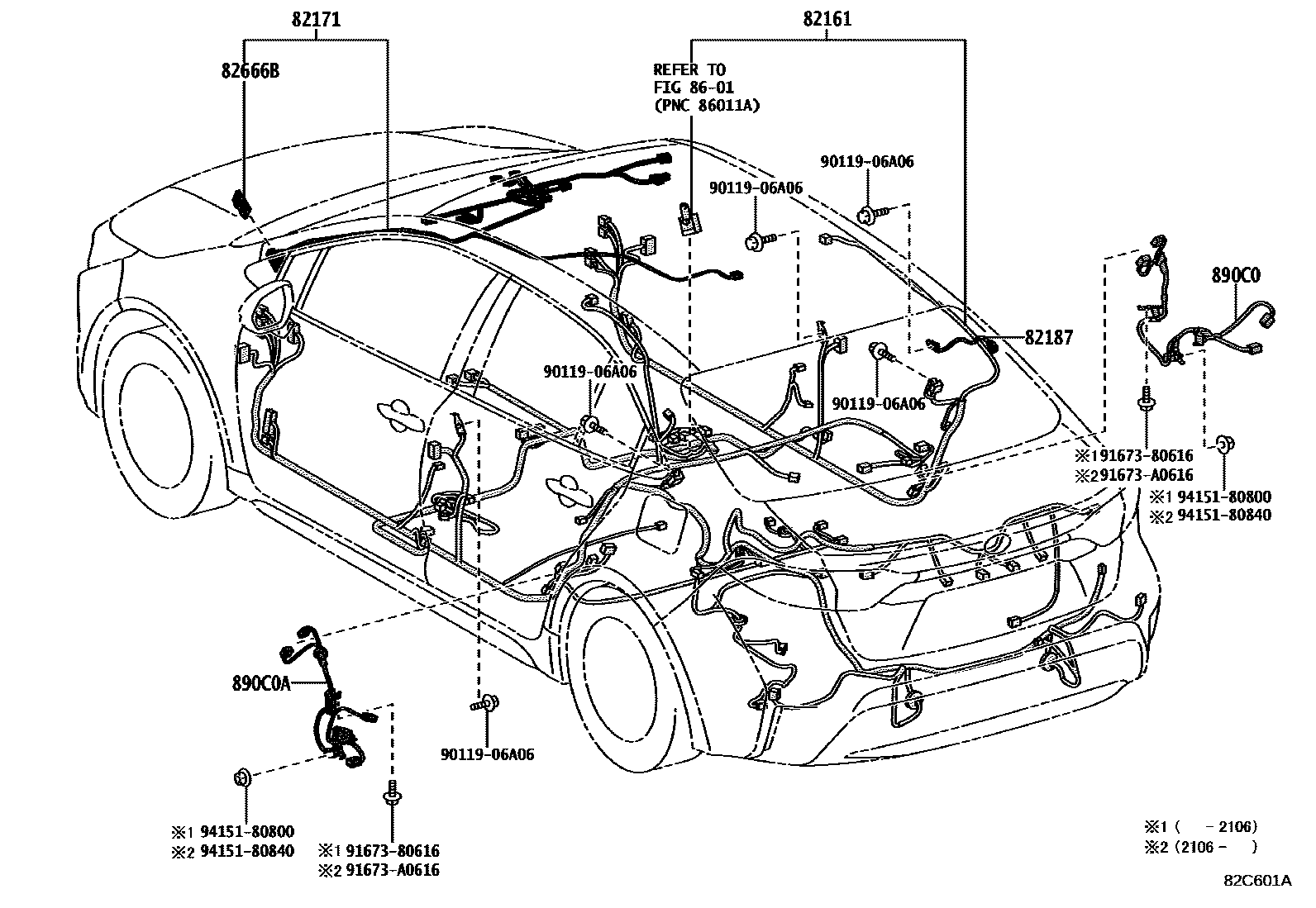

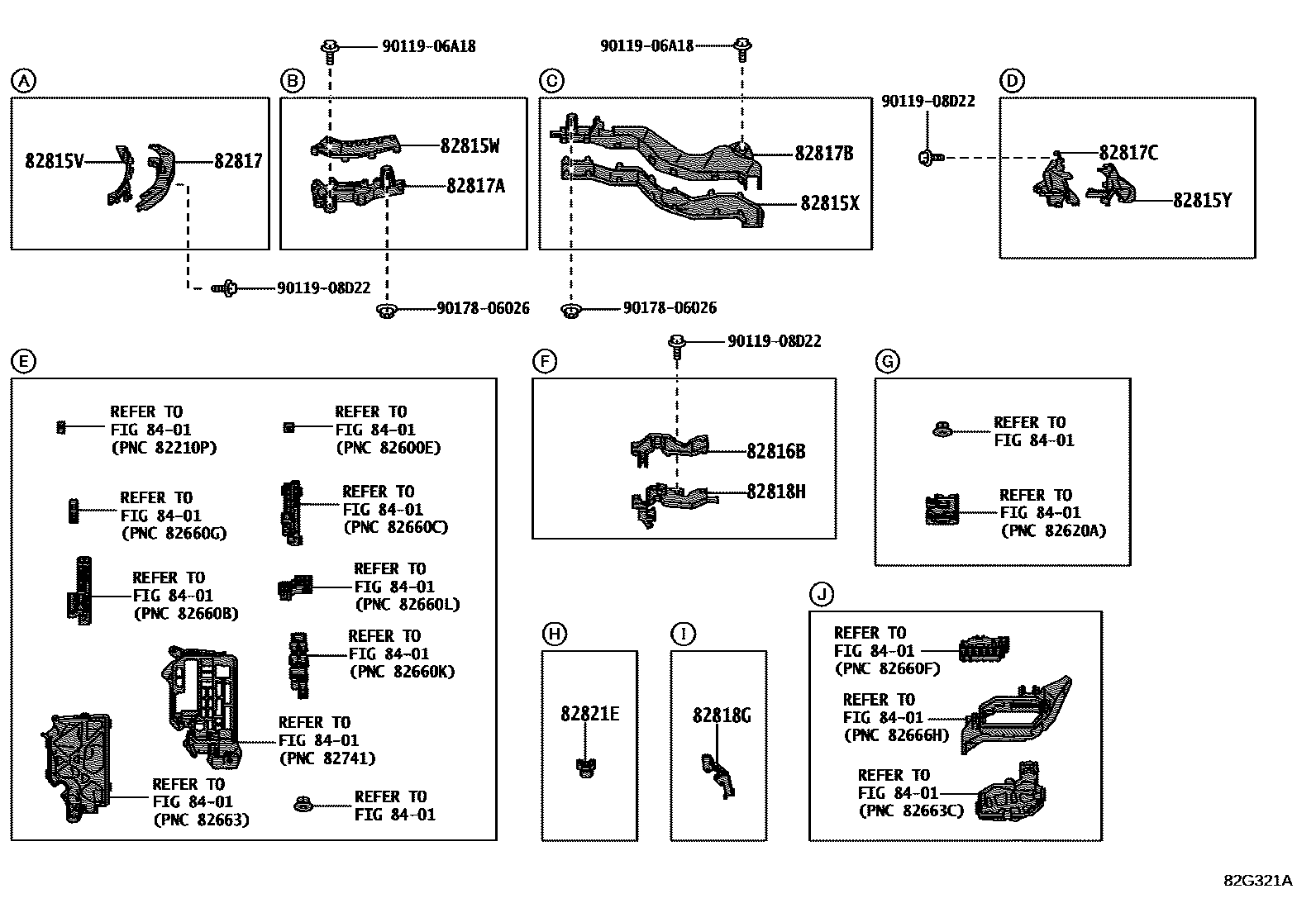

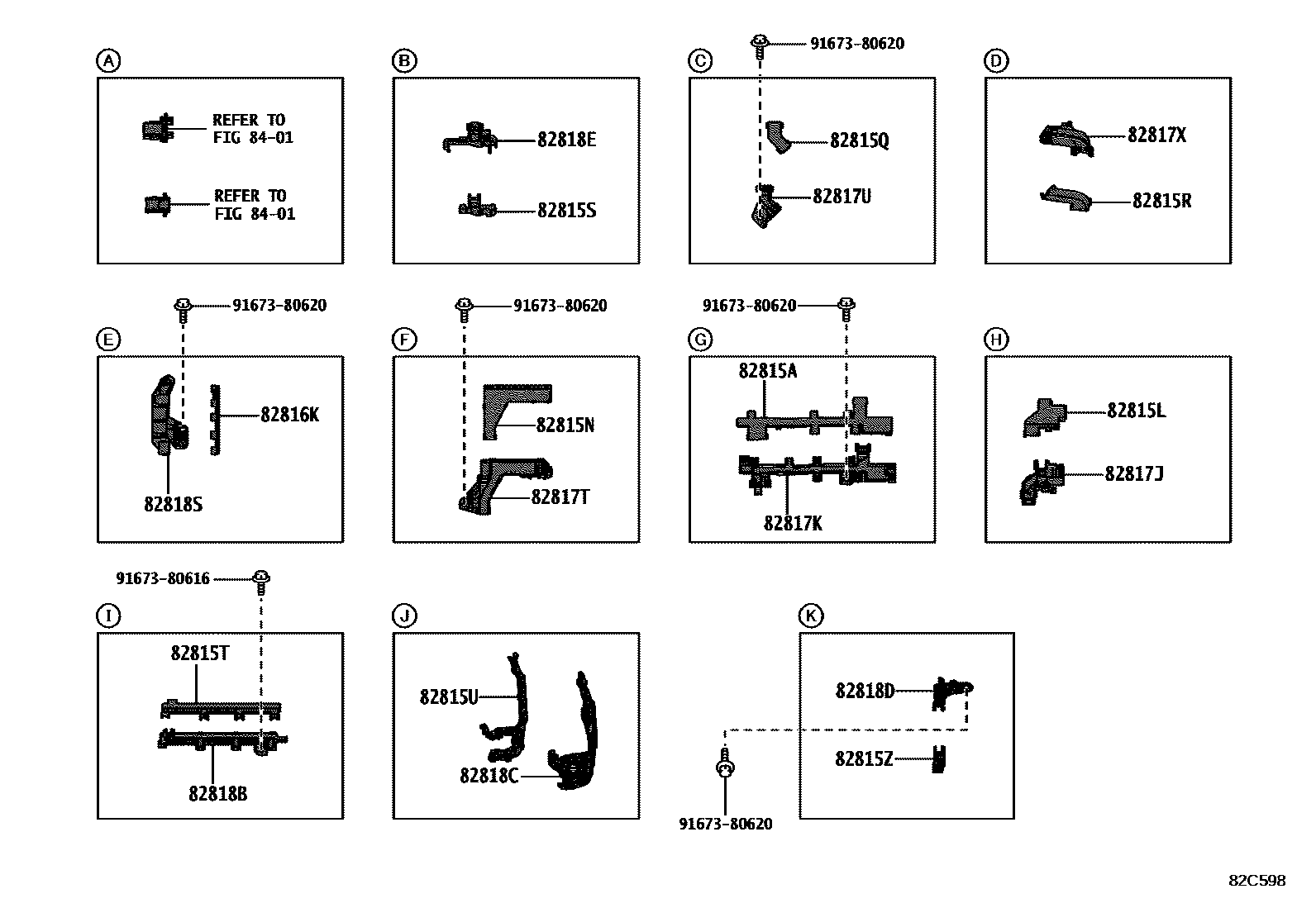

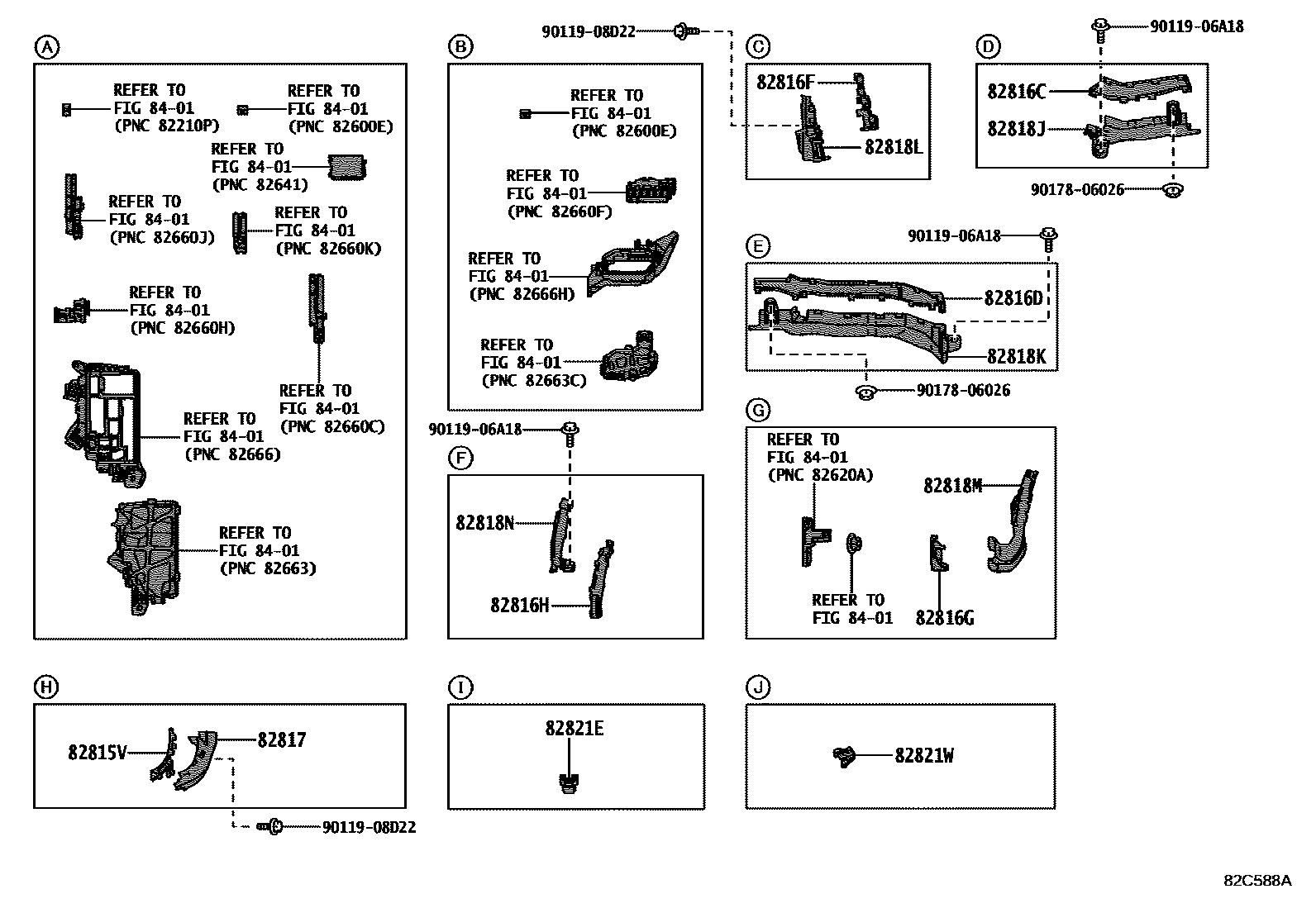

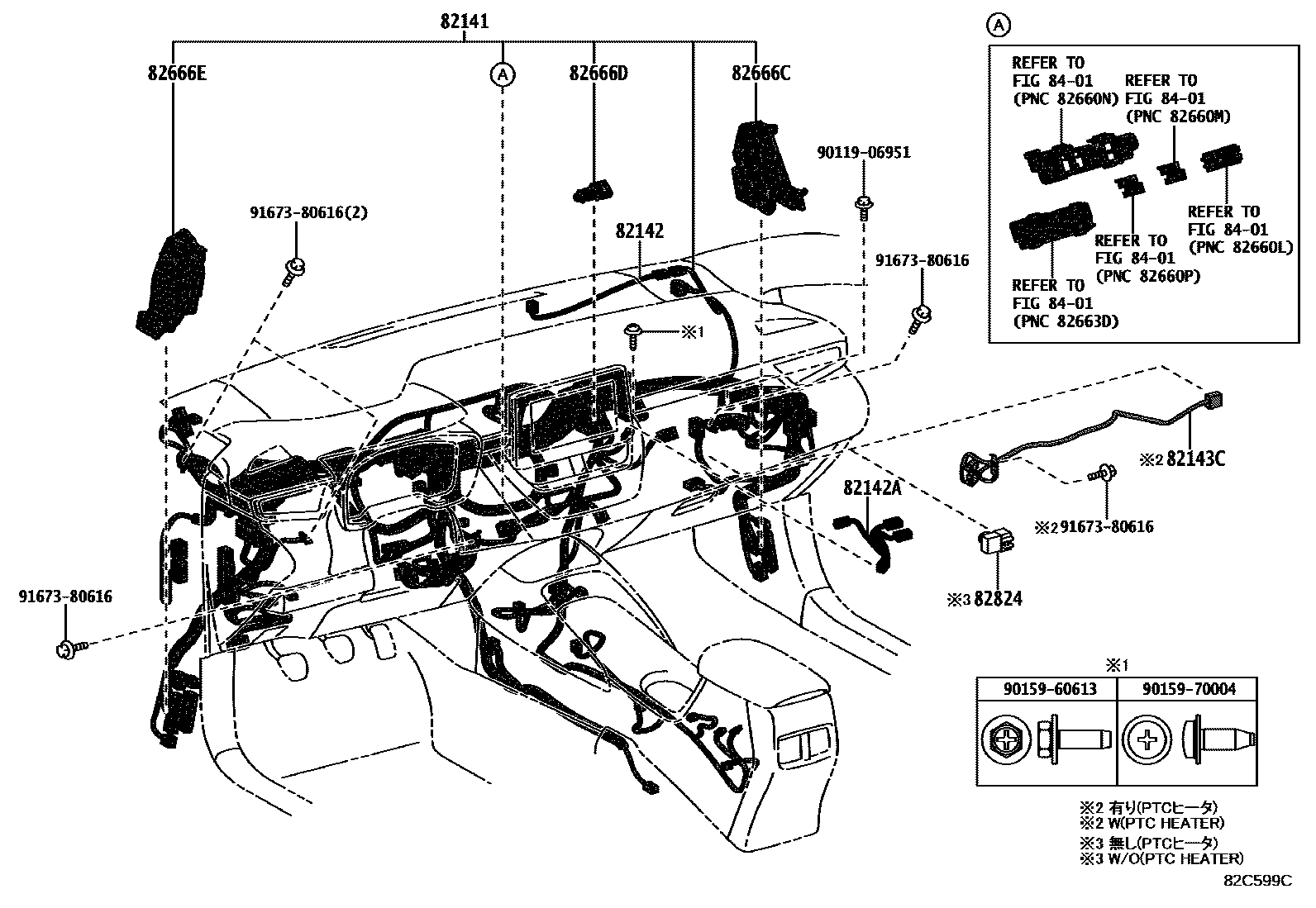

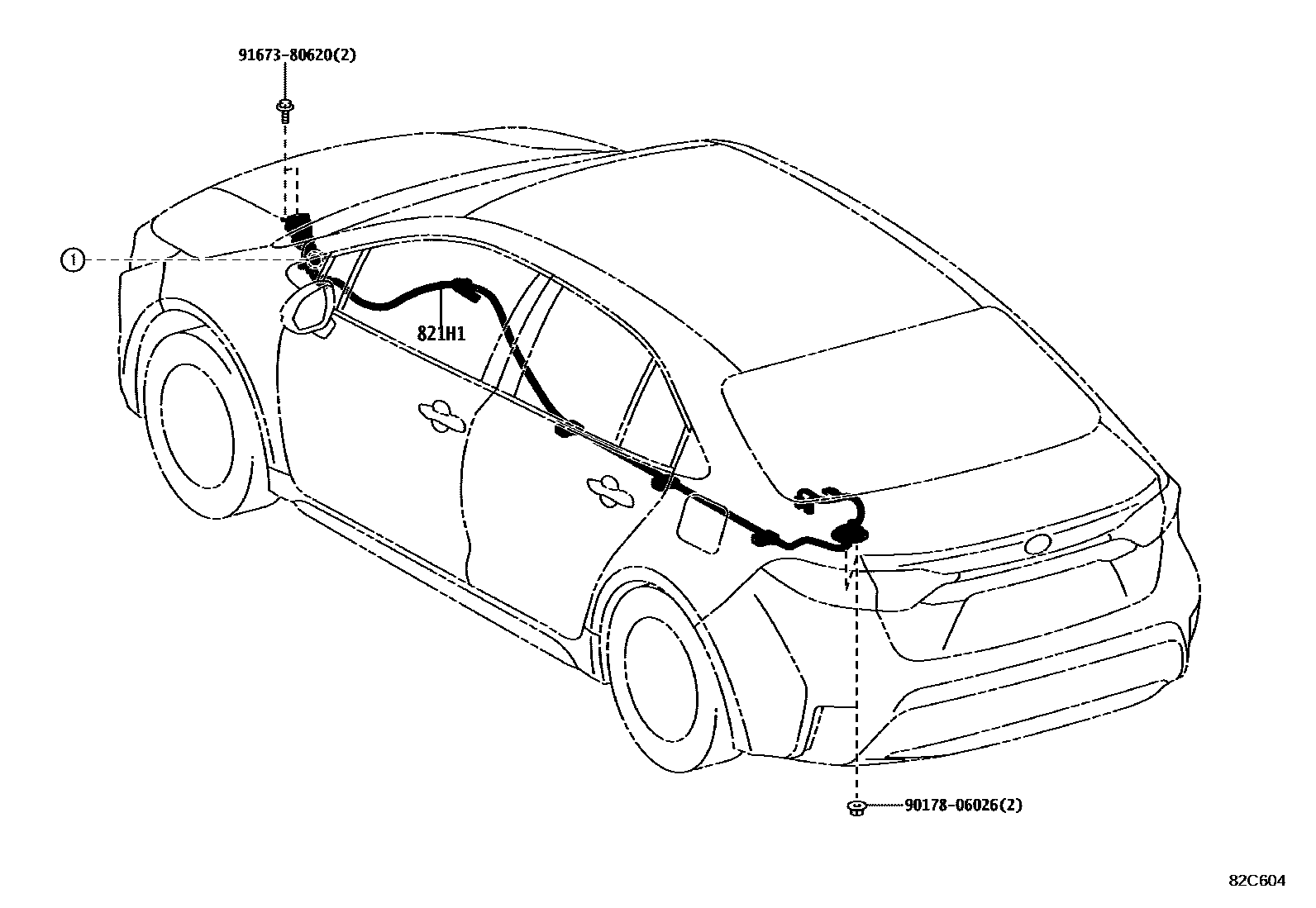

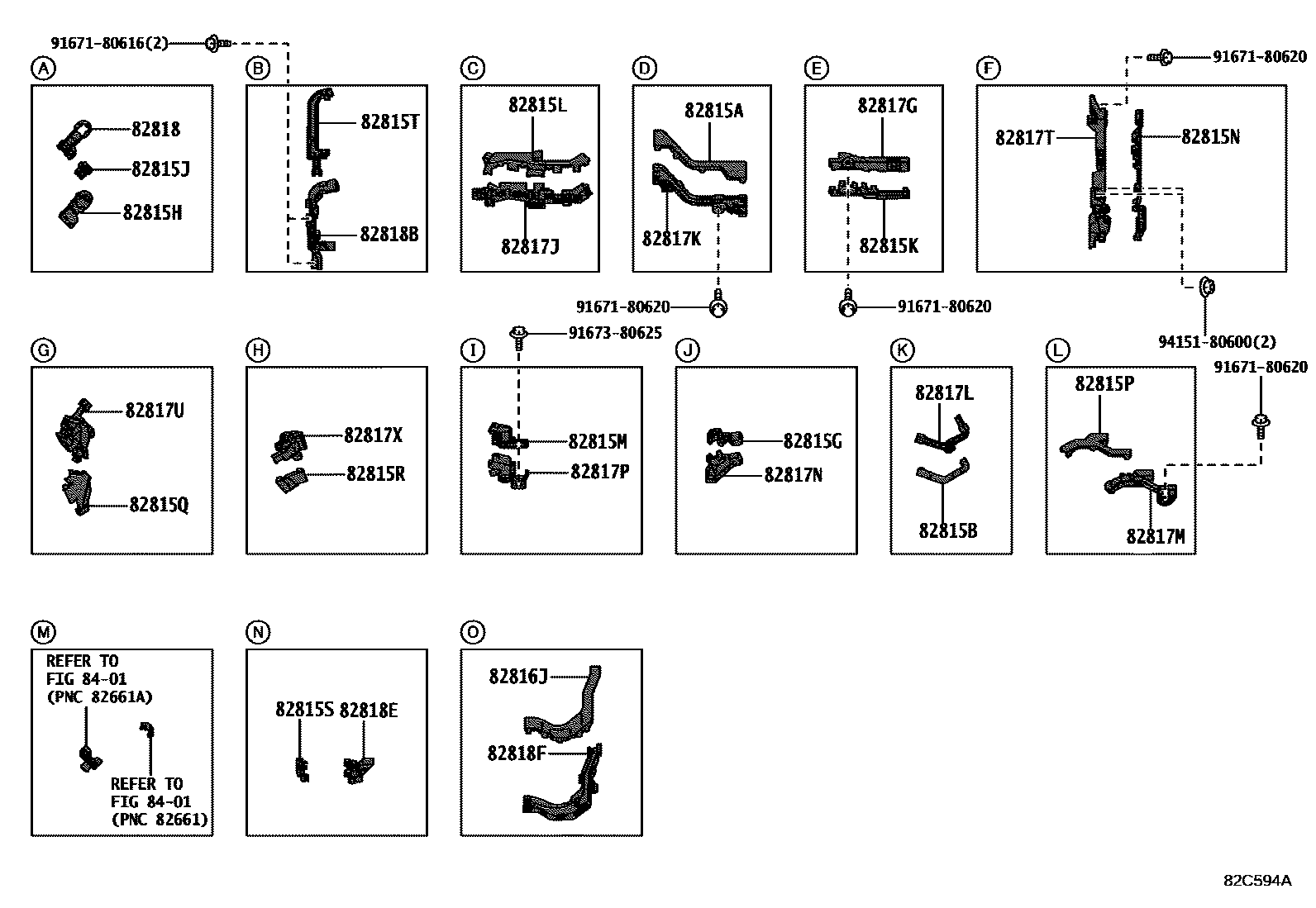

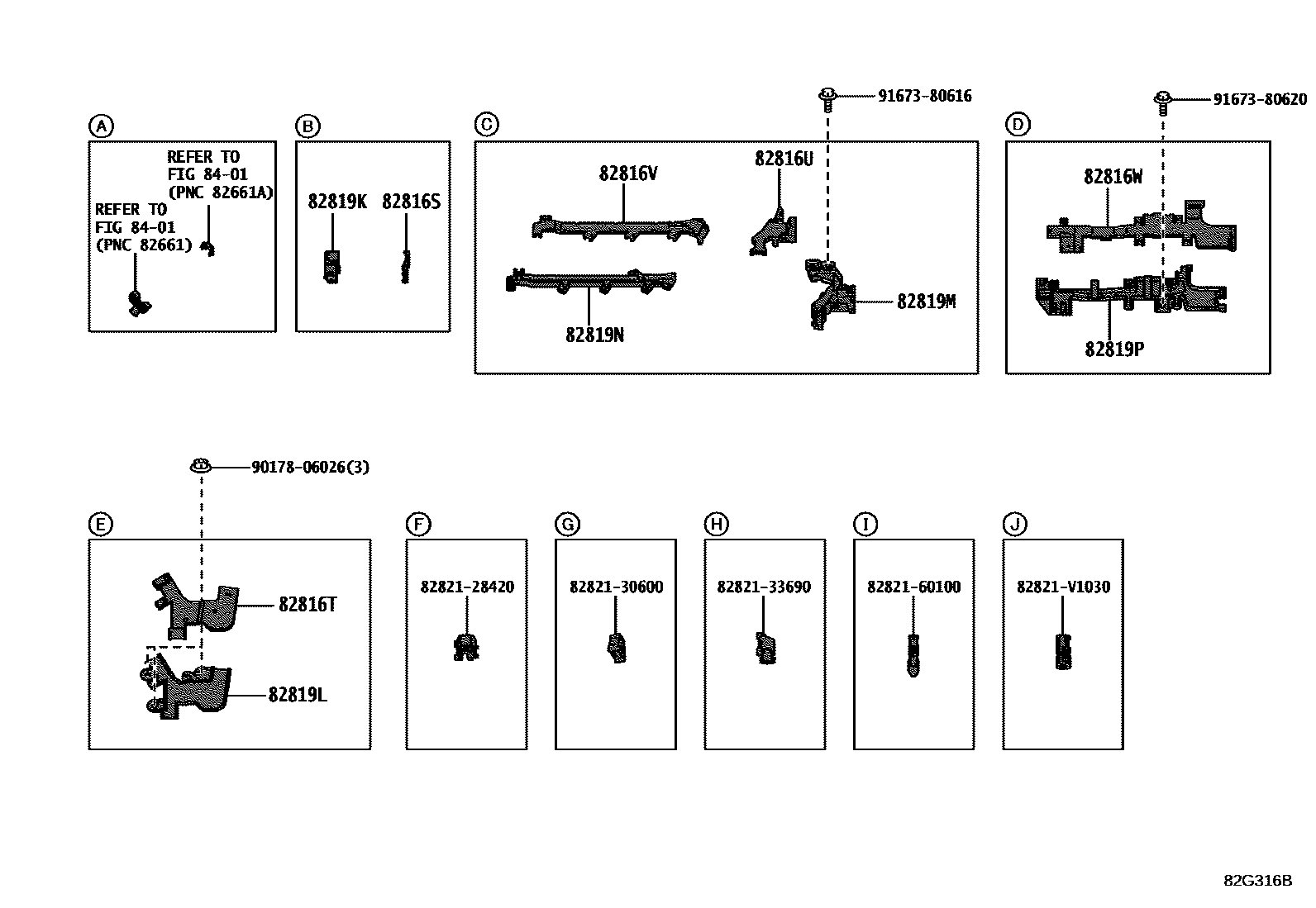

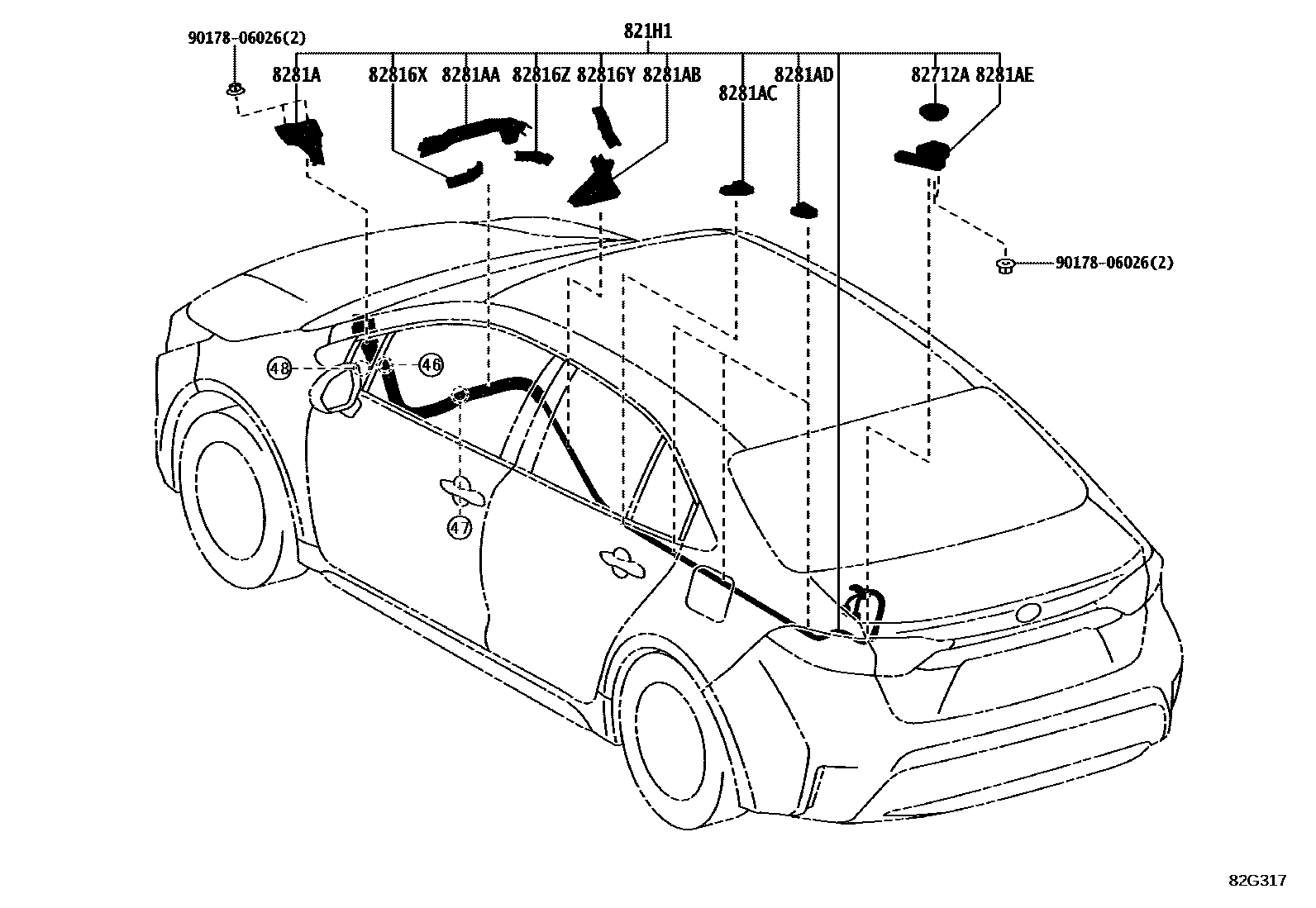

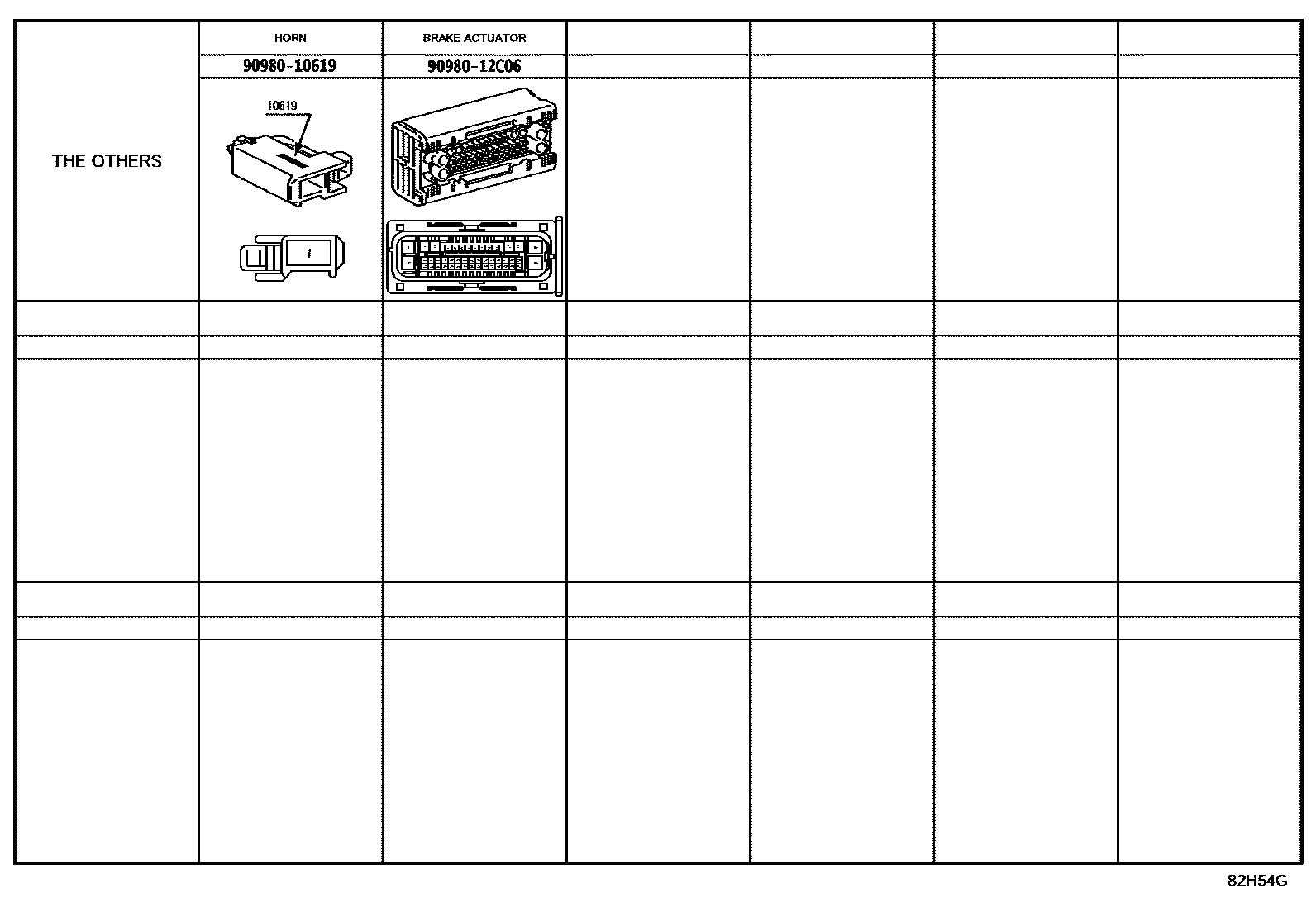

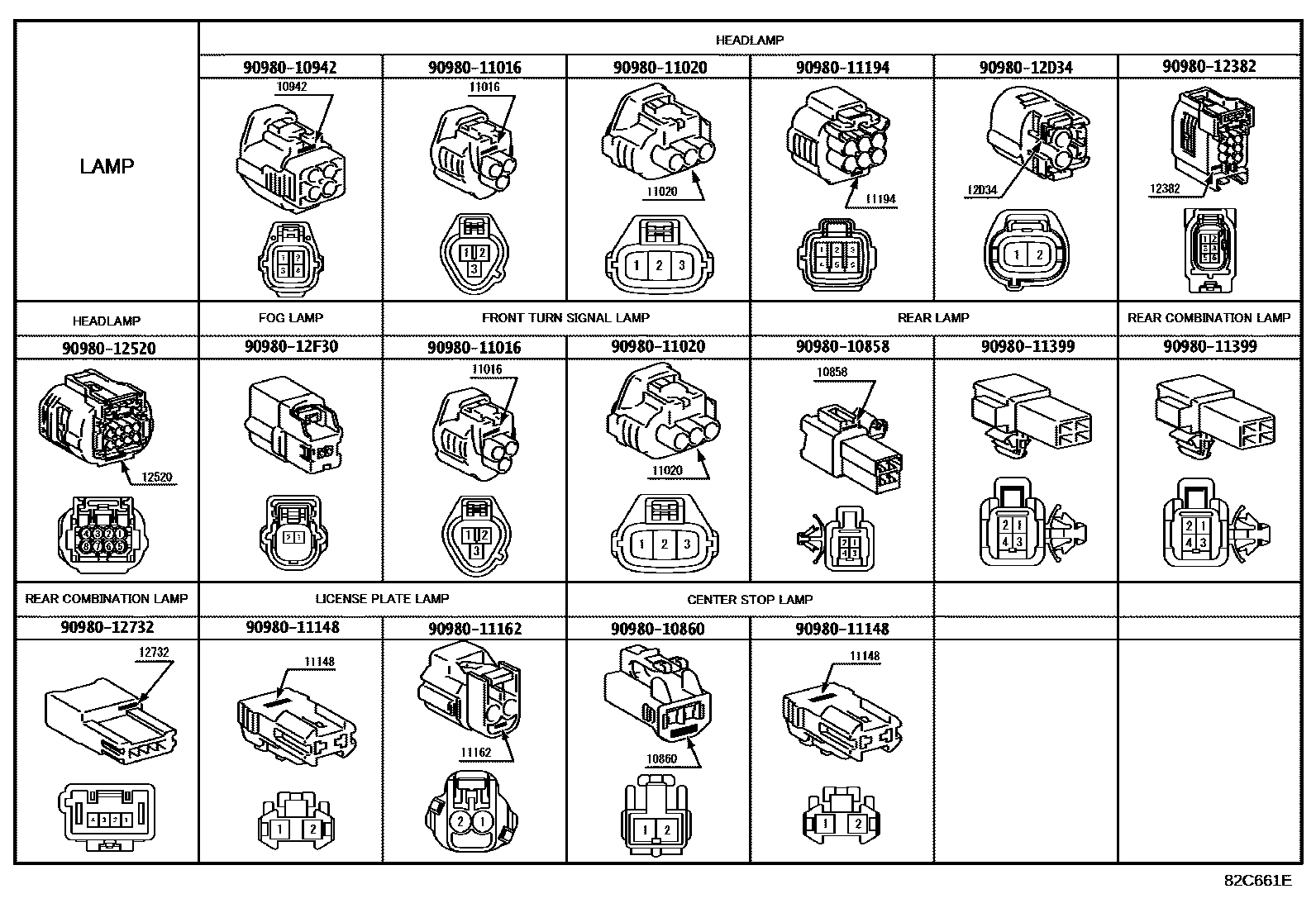

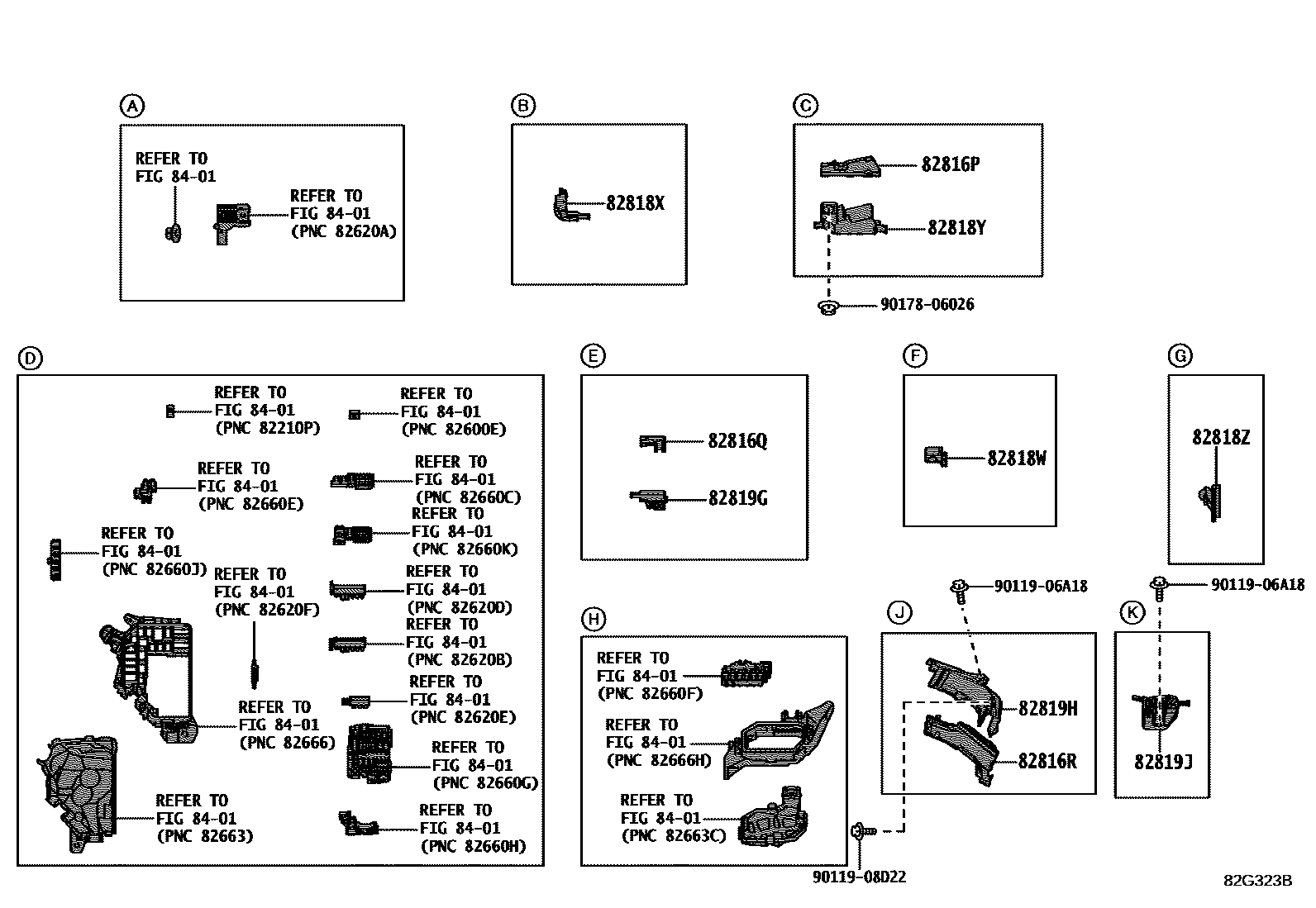

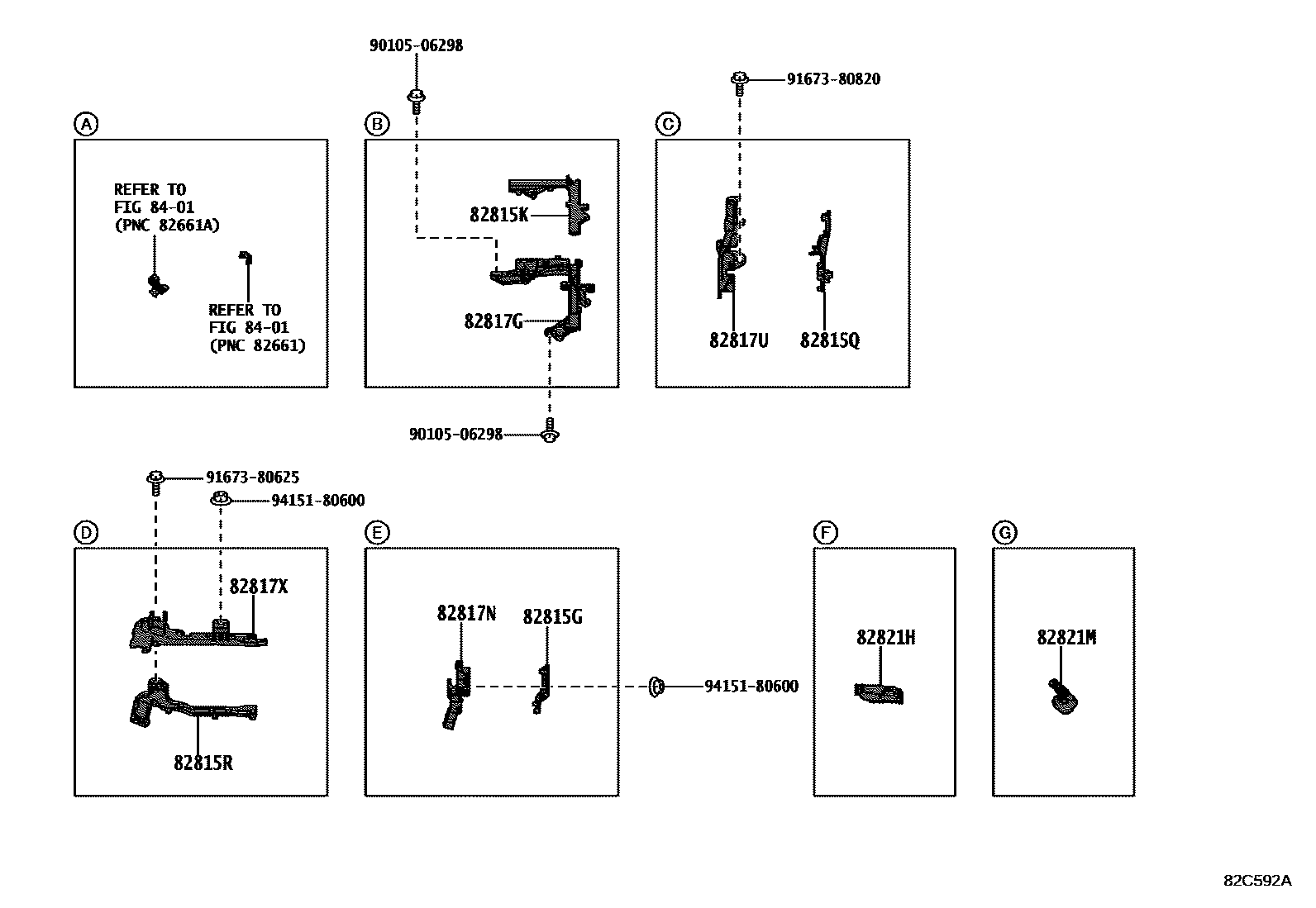

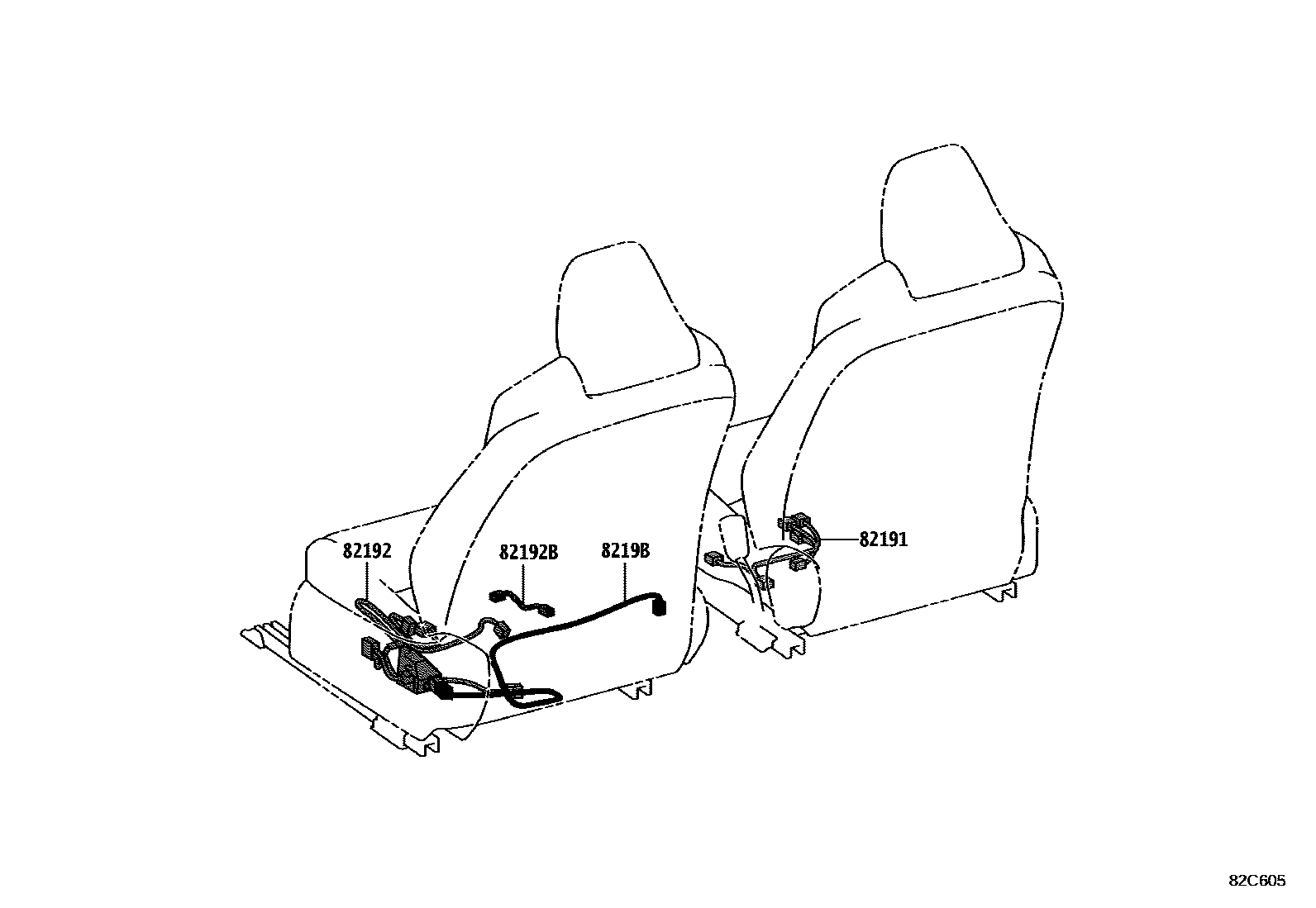

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 40 images and 17 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82090A | Extension cord assembly | 82090-47020 |

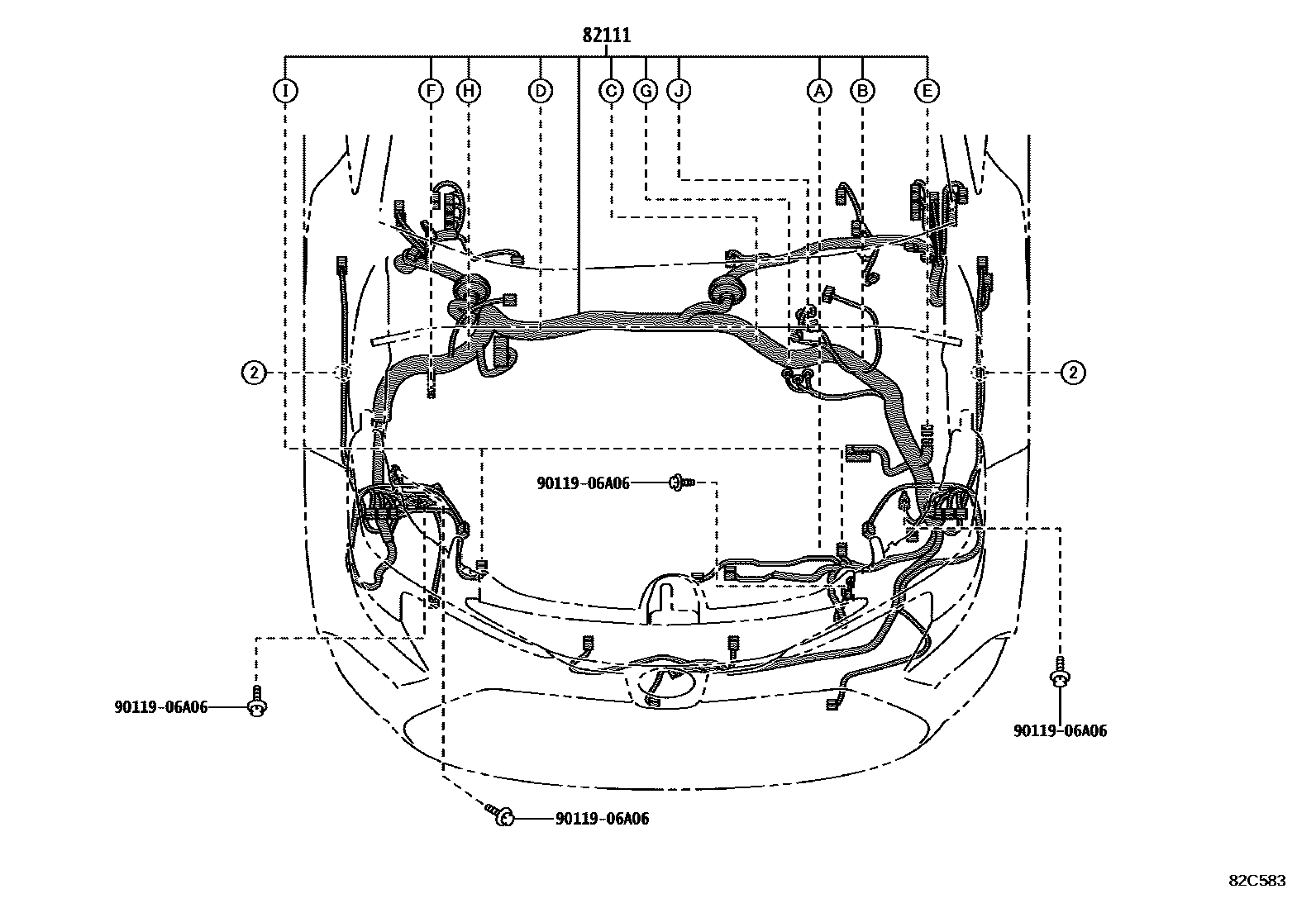

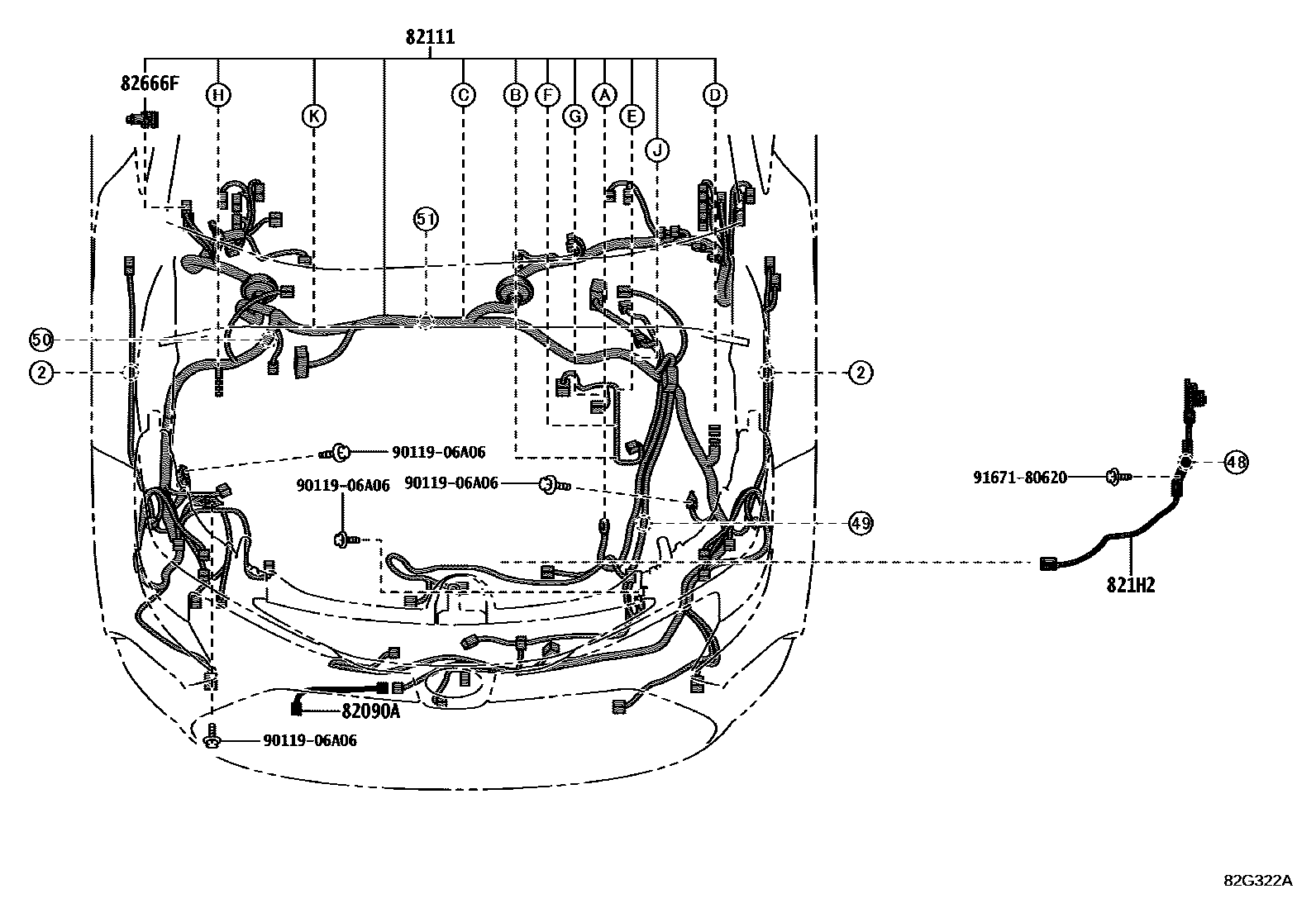

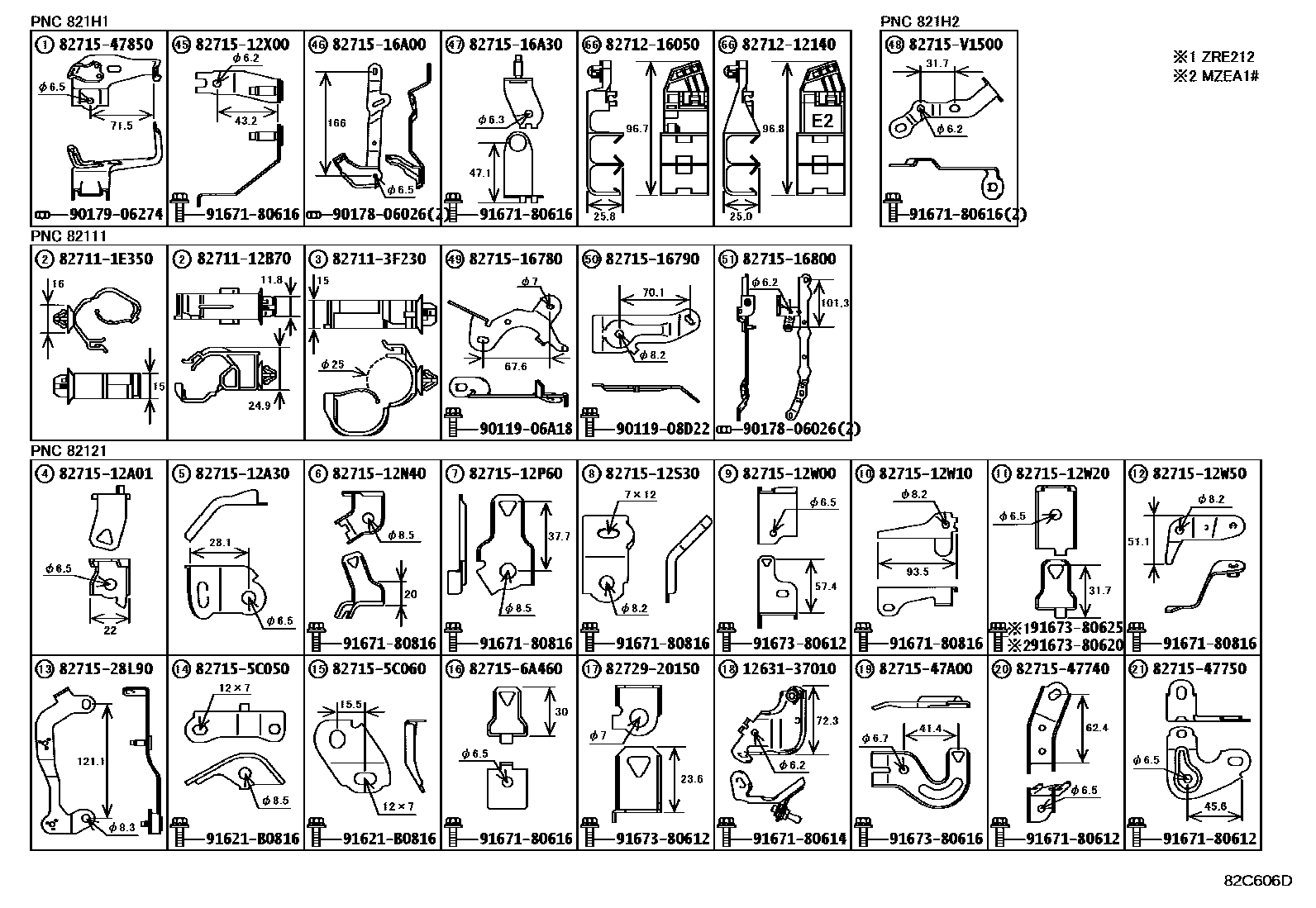

| 82111 | Engine room main wiring harness | 82111-1HP70 · 82111-1HP71 · 82111-1HQ50 · 82111-1HQ80 · 82111-1HQ81 · 82111-1HQ82 · 82111-1HR60 · 82111-1HR70 · 82111-1HR90 · 82111-1HY90 · 82111-1HY91 · 82111-1HZ40 · 82111-1HZ41 · 82111-1HZ42 · 82111-1HZ60 · 82111-1HZ61 · 82111-1KB10 · 82111-1KB11 · 82111-1KB30 · 82111-1KB31 · 82111-1KD90 · 82111-1KD91 · 82111-1KE00 · 82111-1KE01 · 82111-1KK00 · 82111-1KK01 · 82111-1KK30 · 82111-1KK31 · 82111-1KM20 · 82111-1KM30 · 82111-1KR90 · 82111-1KS00 · 82111-1KS10 · 82111-1KS20 · 82111-1KS30 · 82111-1KS40 · 82111-1KS90 · 82111-1KT00 · 82111-1KT60 · 82111-1KT80 · 82111-1L530 · 82111-1L531 · 82111-1L532 · 82111-1L560 · 82111-1L890 · 82111-1L891 · 82111-1L892 · 82111-1LA00 · 82111-1LA01 · 82111-1LA02 · 82111-1LA10 · 82111-1LA11 · 82111-1LA12 · 82111-1LA20 · 82111-1LA21 · 82111-1LA22 · 82111-1LA30 · 82111-1LA31 · 82111-1LA32 · 82111-1LA40 · 82111-1LA41 · 82111-1LA42 · 82111-1LA60 · 82111-1LA70 · 82111-1LA71 · 82111-1LA80 · 82111-1LA90 · 82111-1LB20 · 82111-1LB21 |

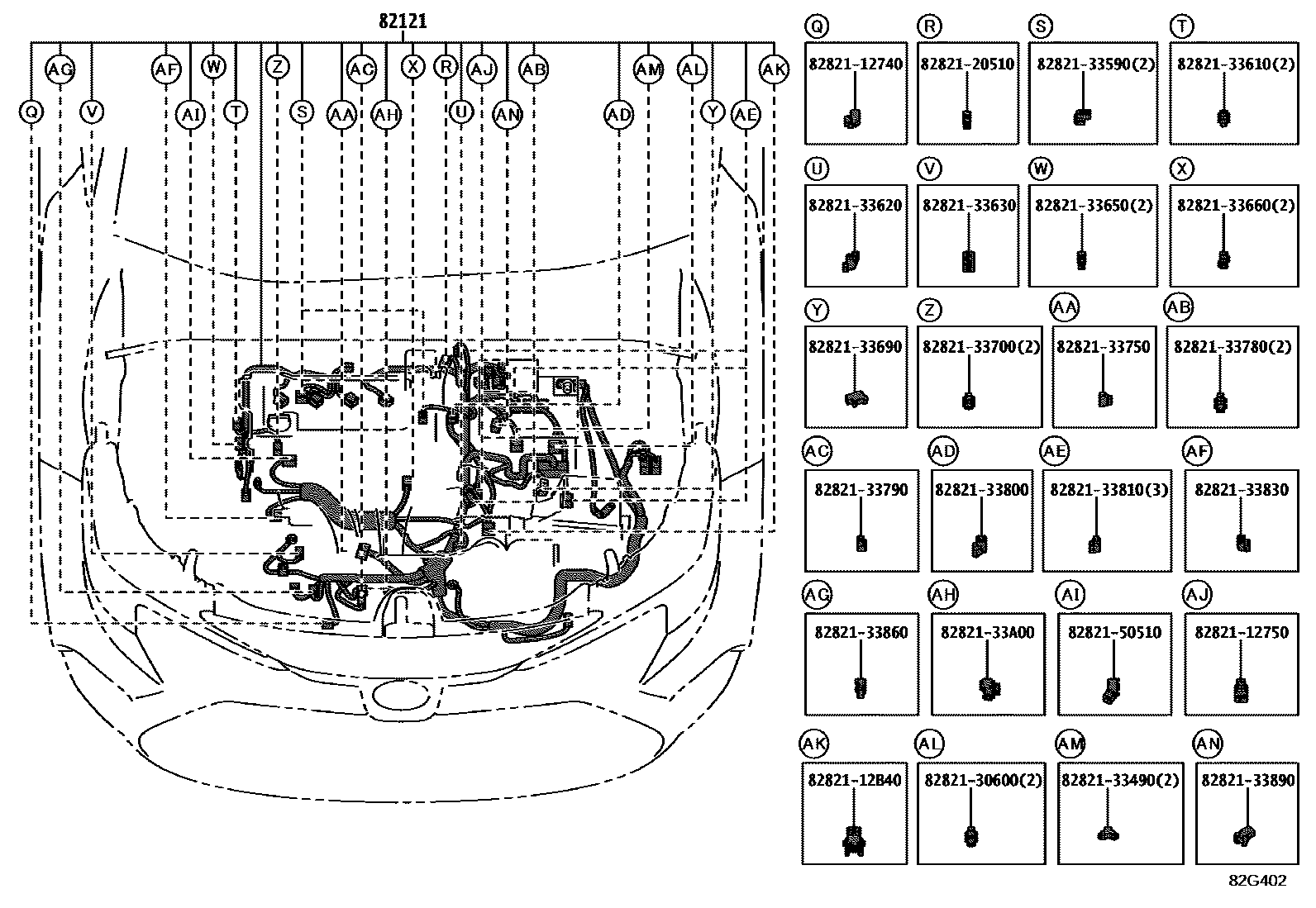

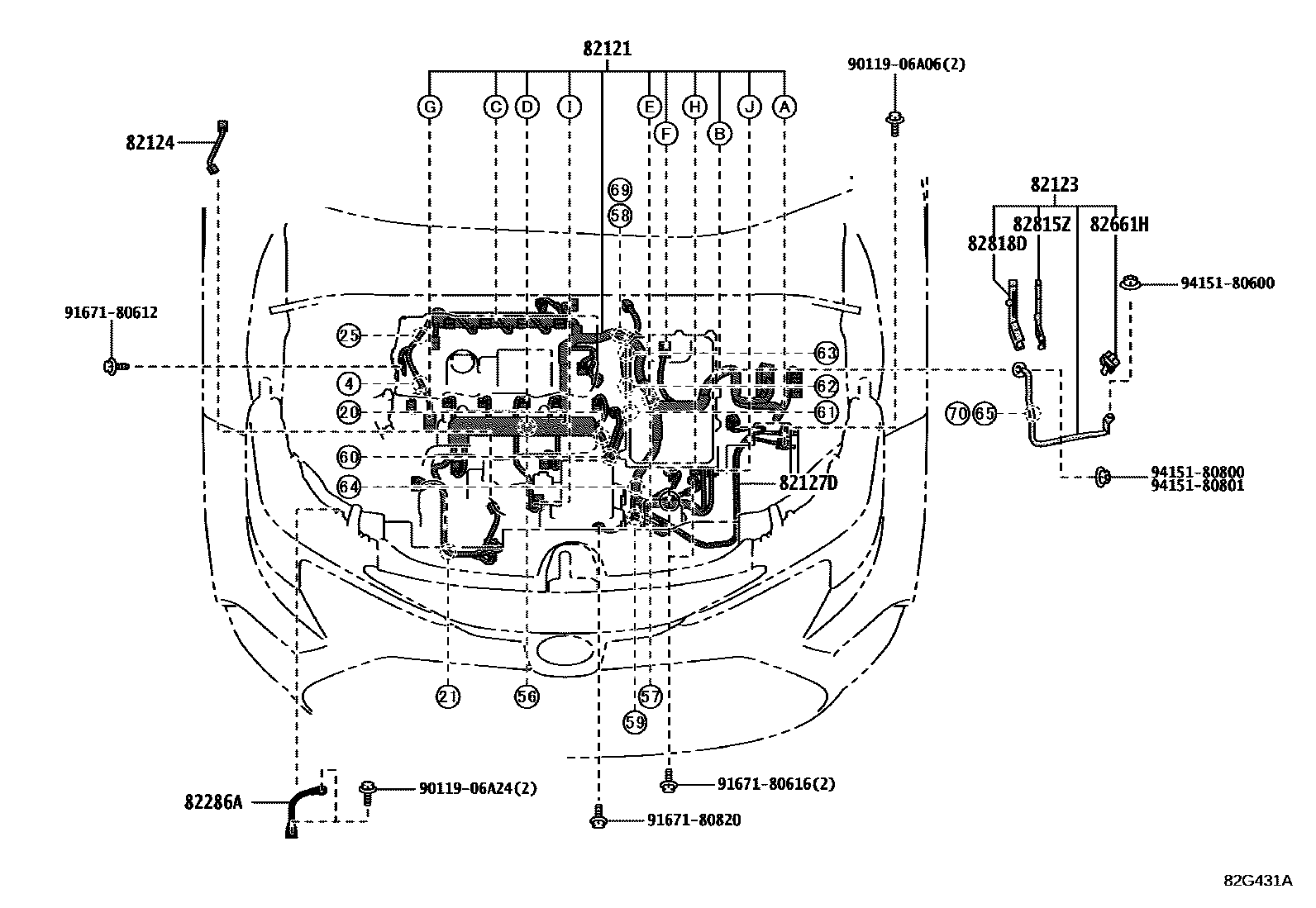

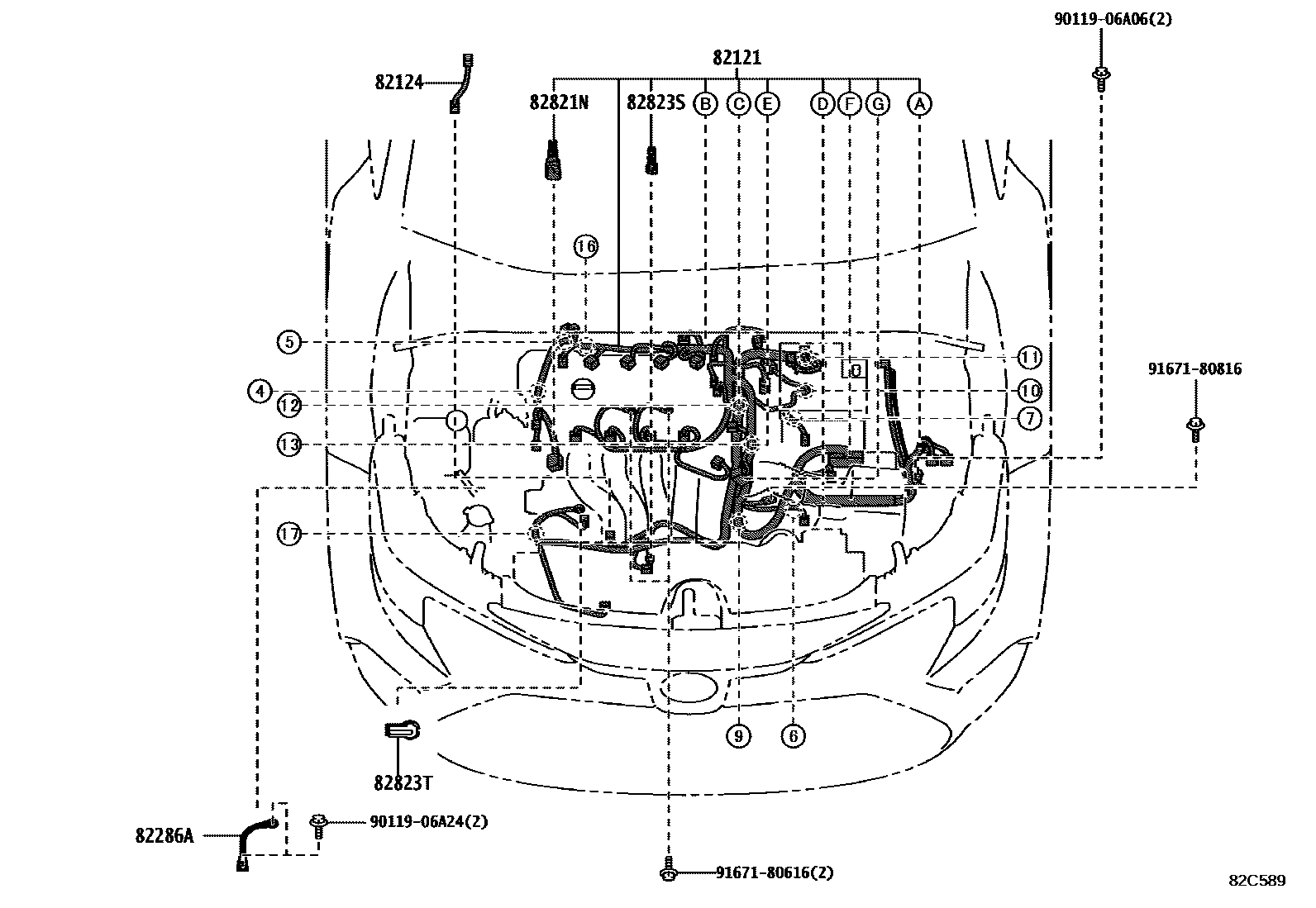

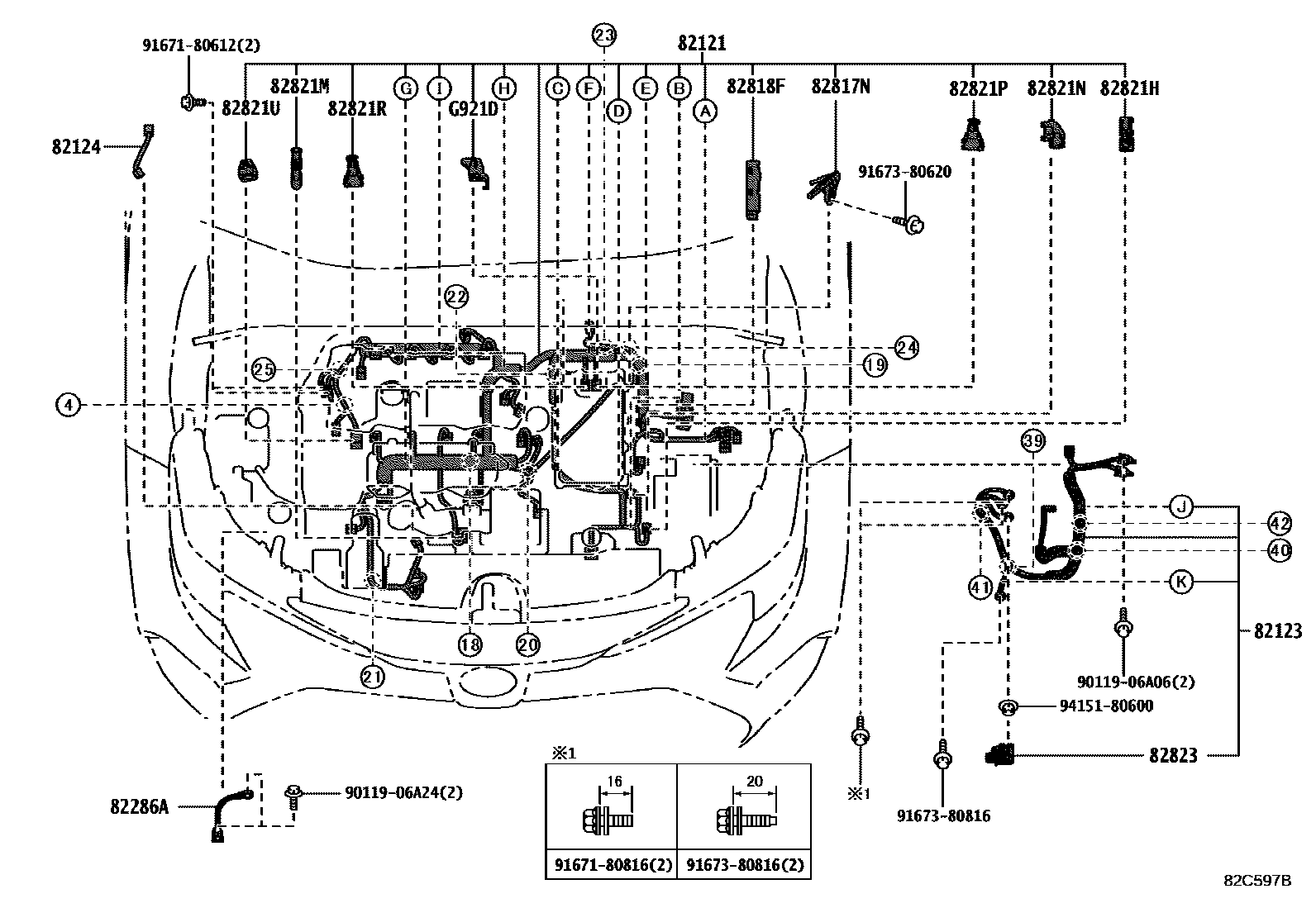

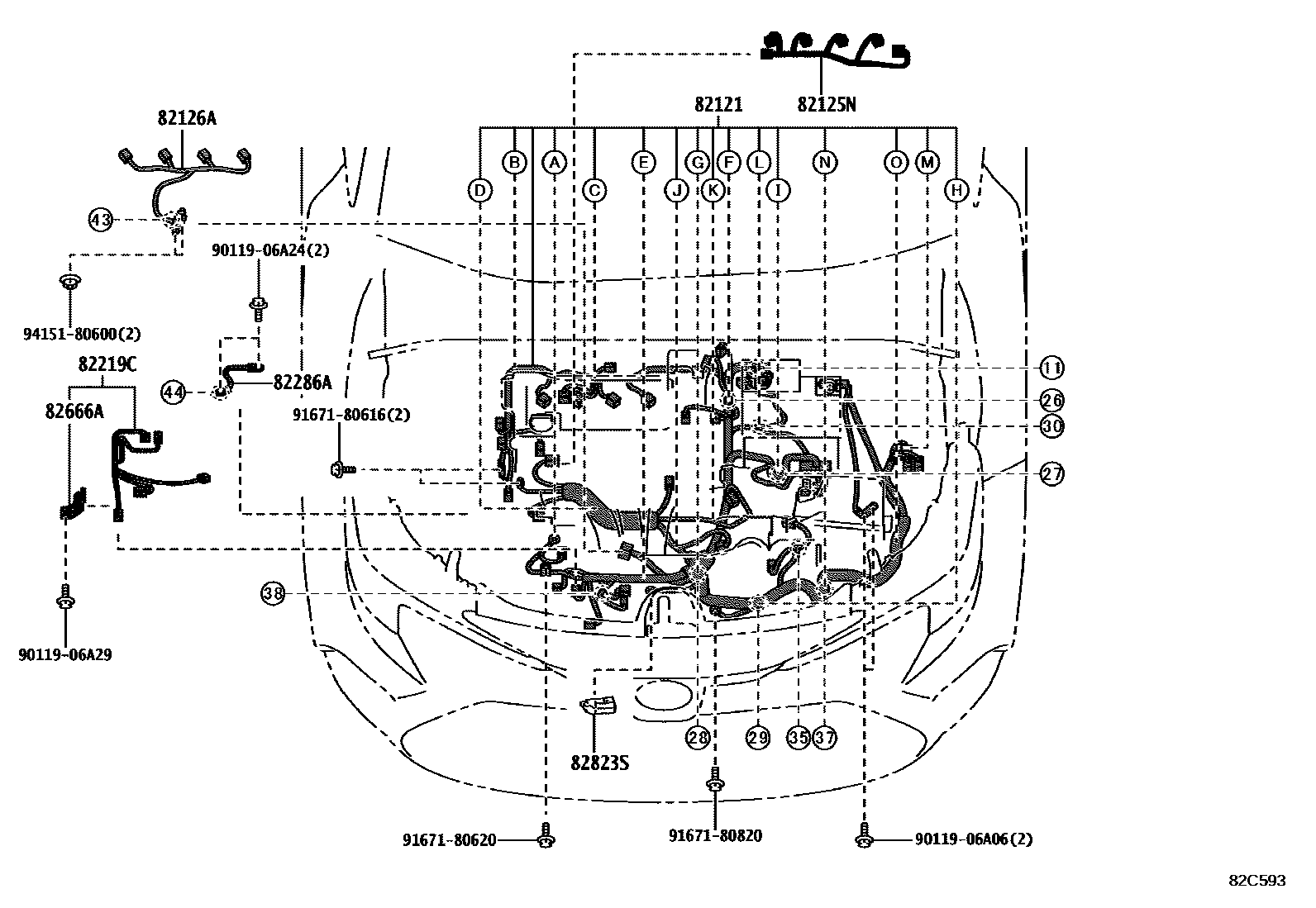

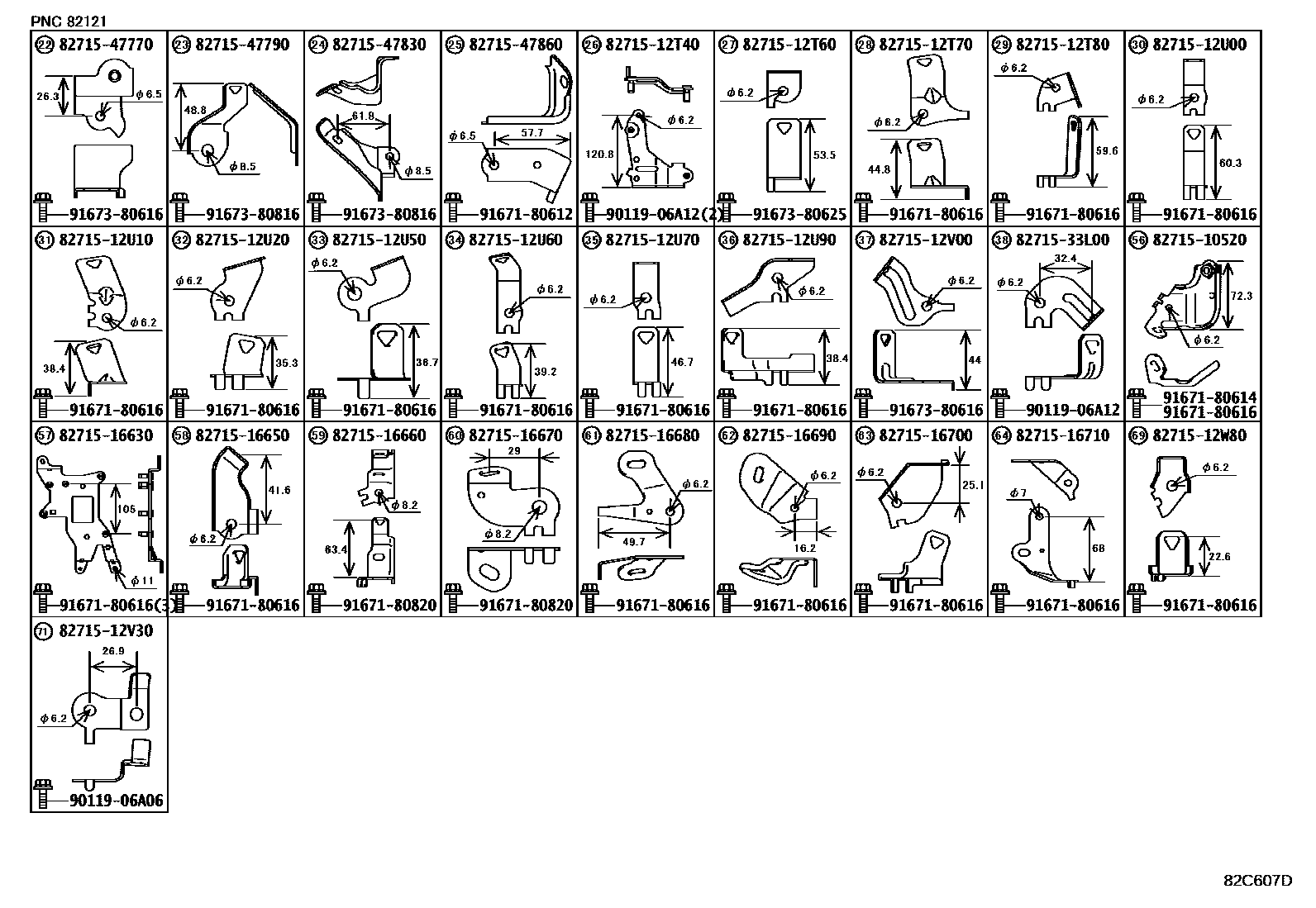

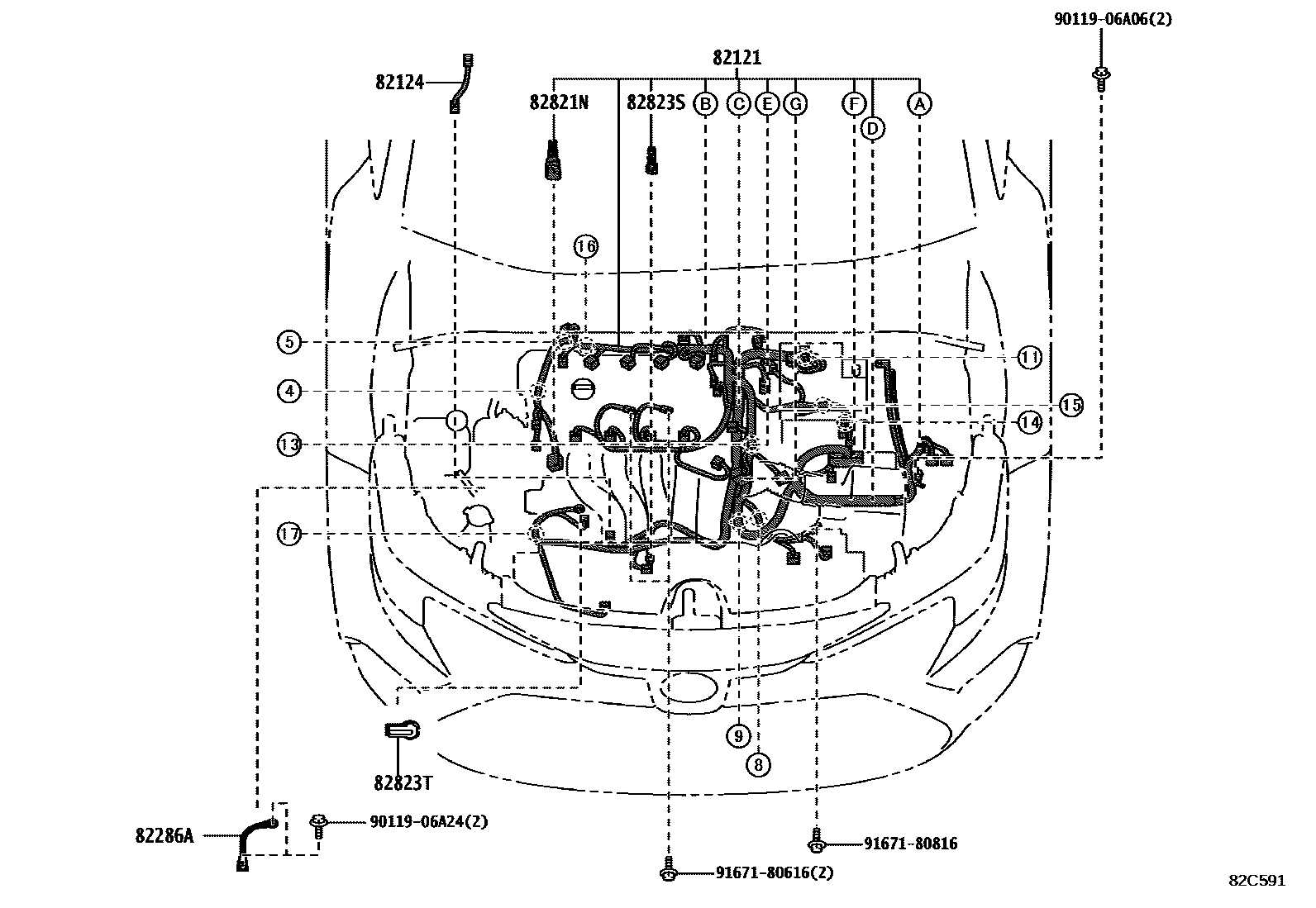

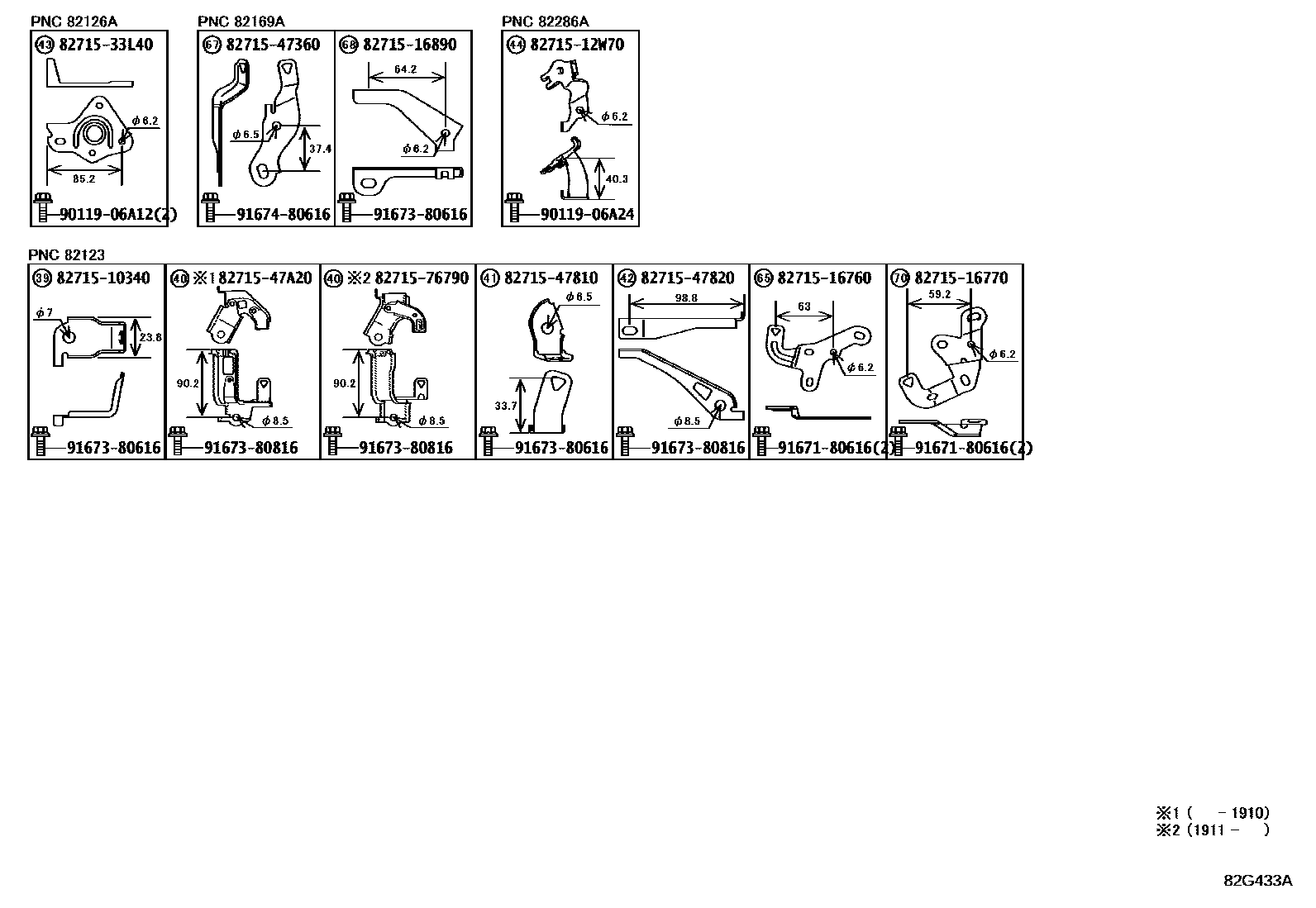

| 82121 | Engine wiring harness | 82121-12R40 · 82121-12R60 · 82121-12S00 · 82121-12S20 · 82121-12S21 · 82121-12S30 · 82121-12S31 · 82121-12V00 · 82121-12V01 · 82121-12V10 · 82121-12V11 · 82121-12V20 · 82121-12W10 · 82121-12W20 · 82121-12W21 · 82121-12W30 · 82121-12W31 |
| 82123 | Engine No. 3 wiring harness | 82123-10170 · 82123-16210 · 82123-16220 |
| 82124 | Engine No. 4 wiring harness | 82124-12160 |
| 82125N | Engine No. 5 wiring harness | 82125-12660 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-12010 |
| 82127D | Engine No. 7 wiring harness | 82127-16010 |
| 82141 | Dashboard wiring harness | 82141-1KW70 · 82141-1KW71 · 82141-1KW72 · 82141-1LD20 · 82141-1LU20 · 82141-1LU21 · 82141-1LU22 · 82141-1TM00 · 82141-1TM01 · 82141-1TM02 · 82141-1TM30 · 82141-1TM31 · 82141-1TM32 · 82141-1TM80 · 82141-1TN20 · 82141-1TN21 · 82141-1TN22 · 82141-1TN30 · 82141-1TN31 · 82141-1TN32 · 82141-1TN40 · 82141-1TN41 · 82141-1TN42 · 82141-1TN43 · 82141-1TN50 · 82141-1TN51 · 82141-1TN52 · 82141-1TN60 · 82141-1TN61 · 82141-1TN62 · 82141-1TP00 · 82141-1TP01 · 82141-1TP02 · 82141-1TP10 · 82141-1TP11 · 82141-1TP12 · 82141-1TP20 · 82141-1TP21 · 82141-1TP22 · 82141-1TP70 · 82141-1TP71 · 82141-1TP72 · 82141-1TQ10 · 82141-1TQ11 · 82141-1TQ12 · 82141-1TR00 · 82141-1TR01 · 82141-1TR02 · 82141-1XJ10 · 82141-1XJ11 · 82141-1XJ12 · 82141-1XJ40 · 82141-1XJ41 · 82141-1XK90 · 82141-1XK91 · 82141-1XR20 · 82141-1XR21 · 82141-1XR22 · 82141-1XR40 · 82141-1XR41 · 82141-1XR60 · 82141-1XR70 · 82141-1XR71 · 82141-1XS30 · 82141-1XS31 · 82141-1XS40 · 82141-1XS41 · 82141-1XS50 · 82141-1XS51 · 82141-1XS80 · 82141-1XS81 · 82145-12A90 · 82145-12A91 · 82145-12B00 · 82145-12B01 · 82145-12B10 · 82145-12B11 · 82145-12B20 · 82145-12B21 · 82145-12B22 · 82145-12F50 · 82145-12F52 · 82145-12F53 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12670 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-12B60 |
| 82143C | Instrument panel wiring harness No. 3 | 82143-12250 |

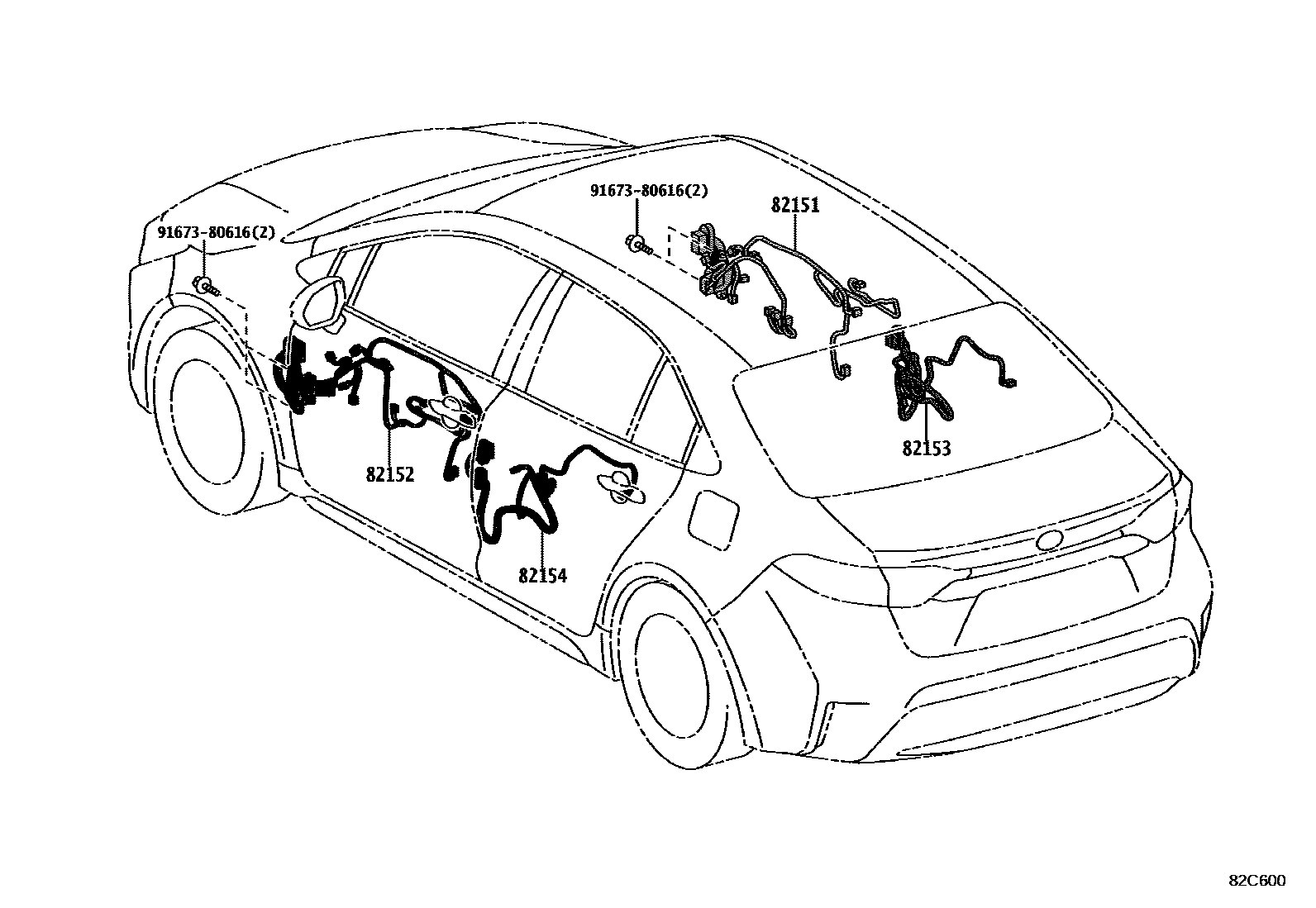

| 82151 | Right front door wiring harness | 82151-12N50 · 82151-12N51 · 82151-12S50 · 82151-12S51 · 82151-12W10 · 82151-12W40 · 82151-12W41 · 82151-1AD00 · 82151-1AD01 · 82151-1AD10 · 82151-1AD30 · 82151-1AD31 · 82151-1AD40 · 82151-1AD41 · 82151-1AE00 · 82151-1AE10 · 82151-1AE30 |
| 82152 | Left front door wiring harness | 82152-12X90 · 82152-12X91 · 82152-12Y00 · 82152-12Y01 · 82152-12Y40 · 82152-12Y41 · 82152-12Y60 · 82152-12Y61 · 82152-12Y70 · 82152-12Y80 · 82152-12Y81 · 82152-1AA80 · 82152-1AA81 · 82152-1AC50 · 82152-1AC60 · 82152-1AC70 · 82152-1AC80 |
| 82153 | Rear door wiring harness No. 1 | 82153-12800 · 82153-12801 · 82153-12B90 · 82153-12B91 · 82153-12C10 · 82153-12C11 · 82153-12C70 · 82153-12C80 · 82153-12C90 · 82153-12D90 |
| 82154 | Rear door wiring harness No. 2 | 82154-12750 · 82154-12751 · 82154-12B40 · 82154-12B41 · 82154-12B70 · 82154-12B71 · 82154-12C20 · 82154-12C30 · 82154-12C40 · 82154-12D40 |

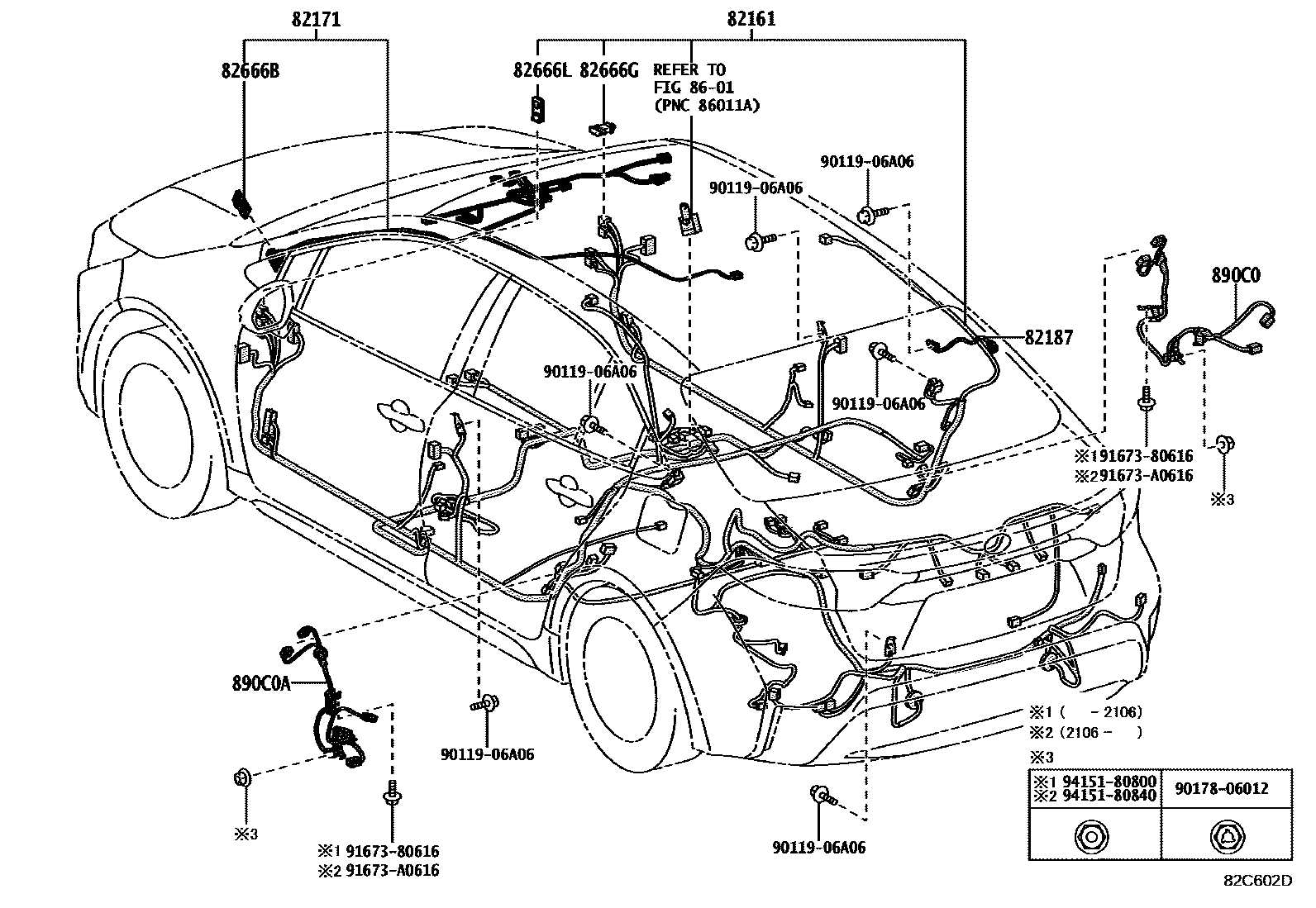

| 82161 | floor wiring harness | 82161-1AC00 · 82161-1AC01 · 82161-1AC02 · 82161-1AC30 · 82161-1AC31 · 82161-1AC32 · 82161-1AC33 · 82161-1AC80 · 82161-1AC81 · 82161-1AC82 · 82161-1AD00 |
