Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 5 images and 10 PNC and OE references.

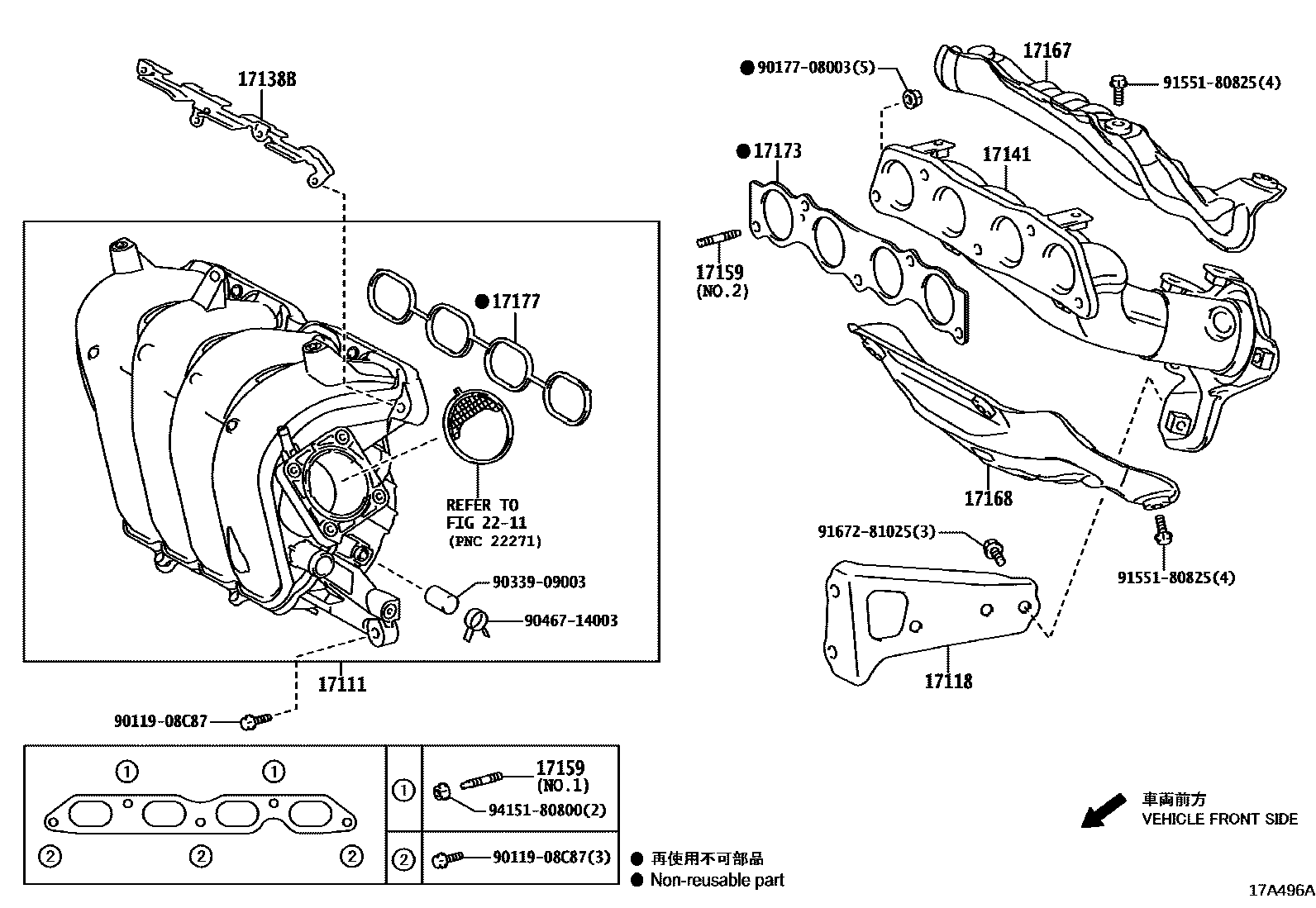

Toyota COROLLA Manifold EPC diagram — 17A496A
Manifold — 17A496A (201901 – 999999)

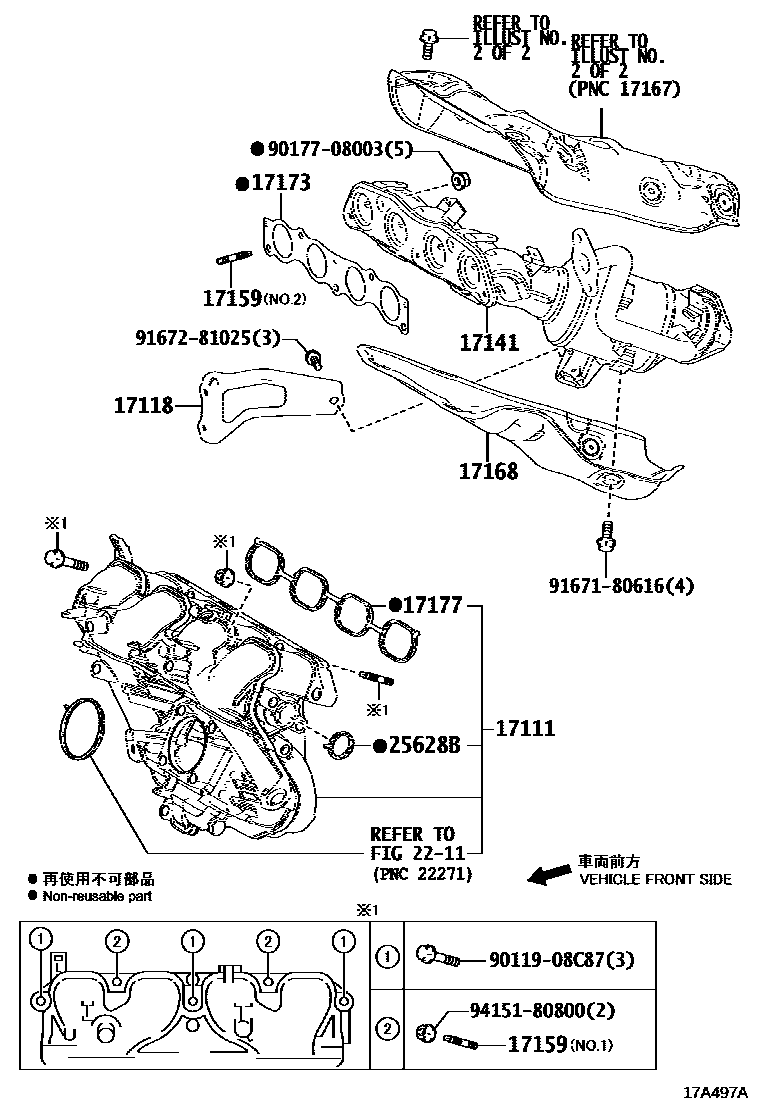

Toyota COROLLA Manifold EPC diagram — 17A497B
Manifold — 17A497B (201901 – 999999)

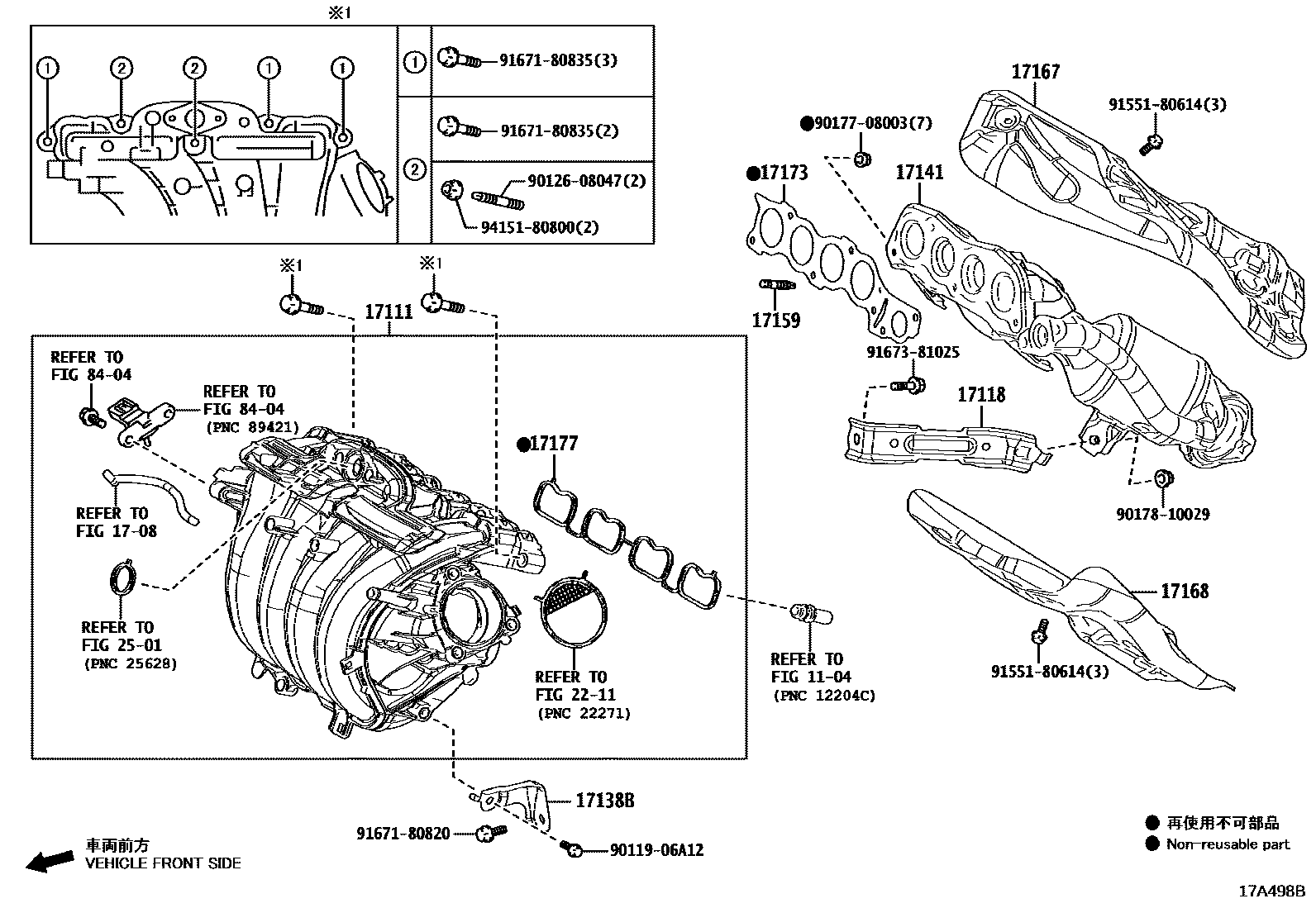

Toyota COROLLA Manifold EPC diagram — 17A498B
Manifold — 17A498B (201901 – 999999)

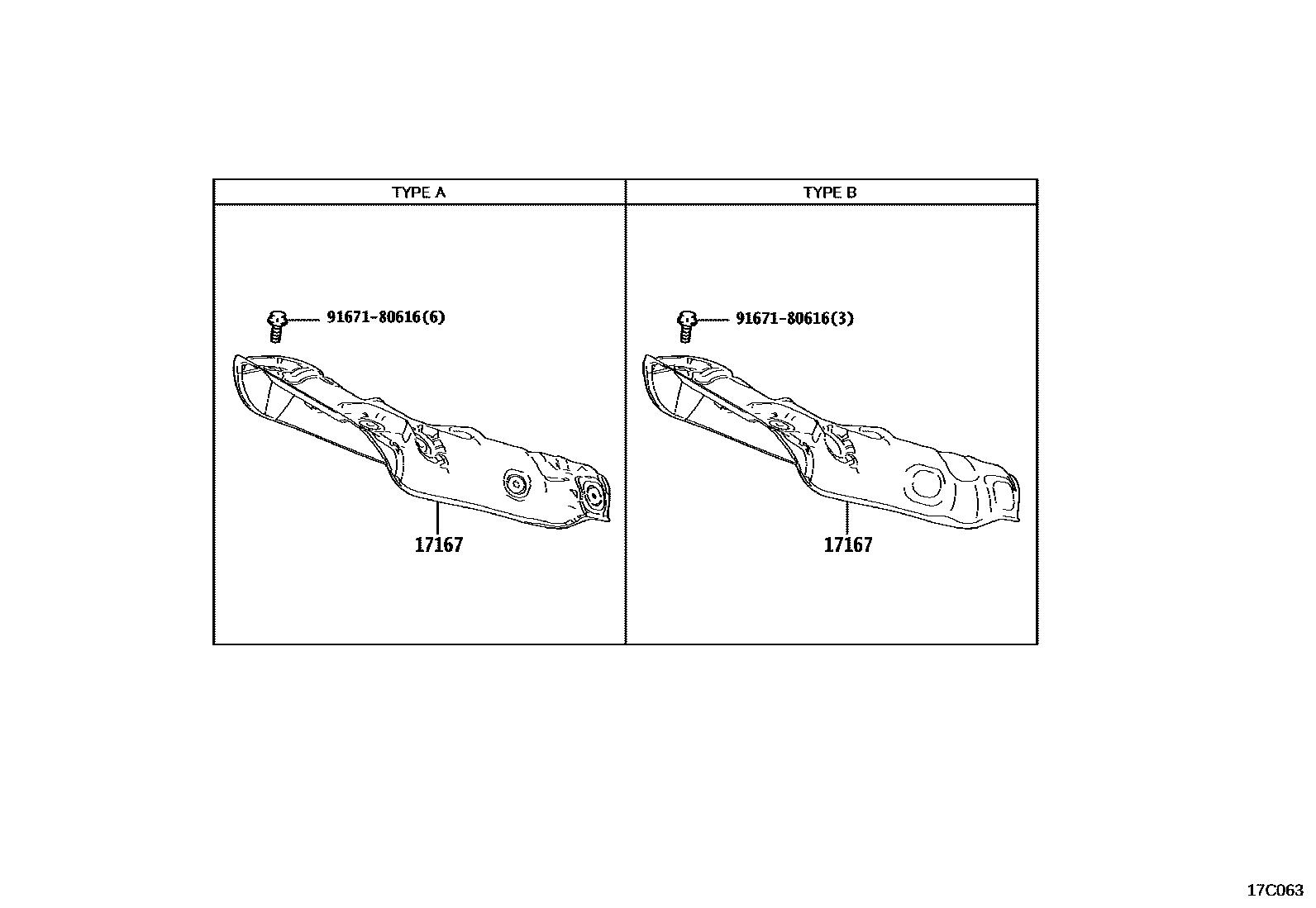

Toyota COROLLA Manifold EPC diagram — 17C063
Manifold — 17C063 (201901 – 999999)

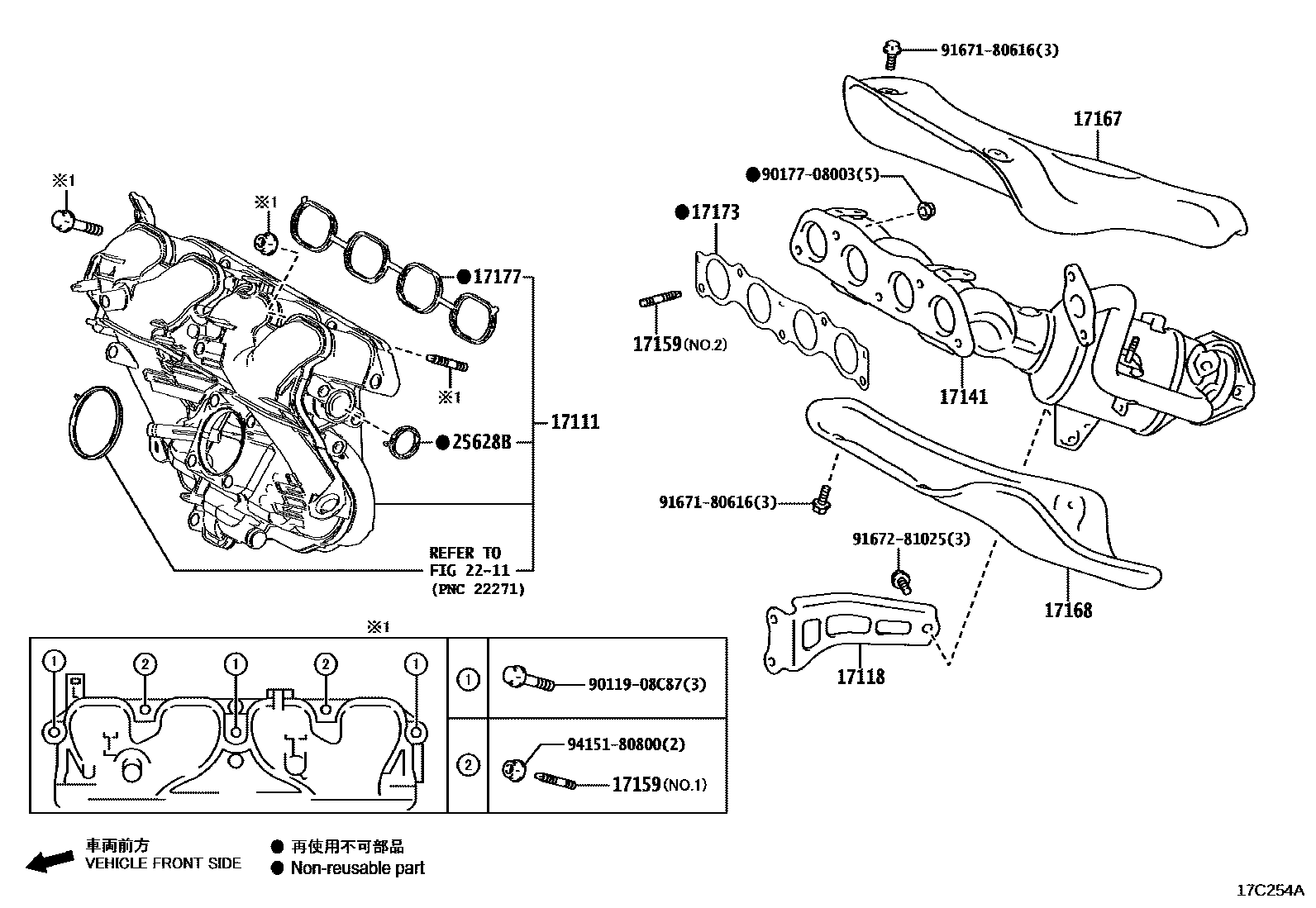

Toyota COROLLA Manifold EPC diagram — 17C254A
Manifold — 17C254A (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17120-24010 · 17120-37031 · 17120-37110
17118Manifold stays17118-24010 · 17118-37010 · 17118-37090 · 17118-37100
17138BIntake manifold stay17138-24010 · 17138-37011
17141exhaust manifold17141-24060 · 17141-24230 · 17141-24380 · 17141-37200 · 17141-37201 · 17141-37230 · 17141-37300 · 17141-37380
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-24030 · 17167-37040 · 17167-37110 · 17167-37120 · 17167-37140
17168Exhaust manifold No.2 insulation pad17168-24030 · 17168-37120 · 17168-37130 · 17168-37150 · 17168-F2050
17173Gasket (exhaust manifold to cylinder head)17173-24010 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17171-24020 · 17177-37030
25628BEGR air intake gasket25628-36020
