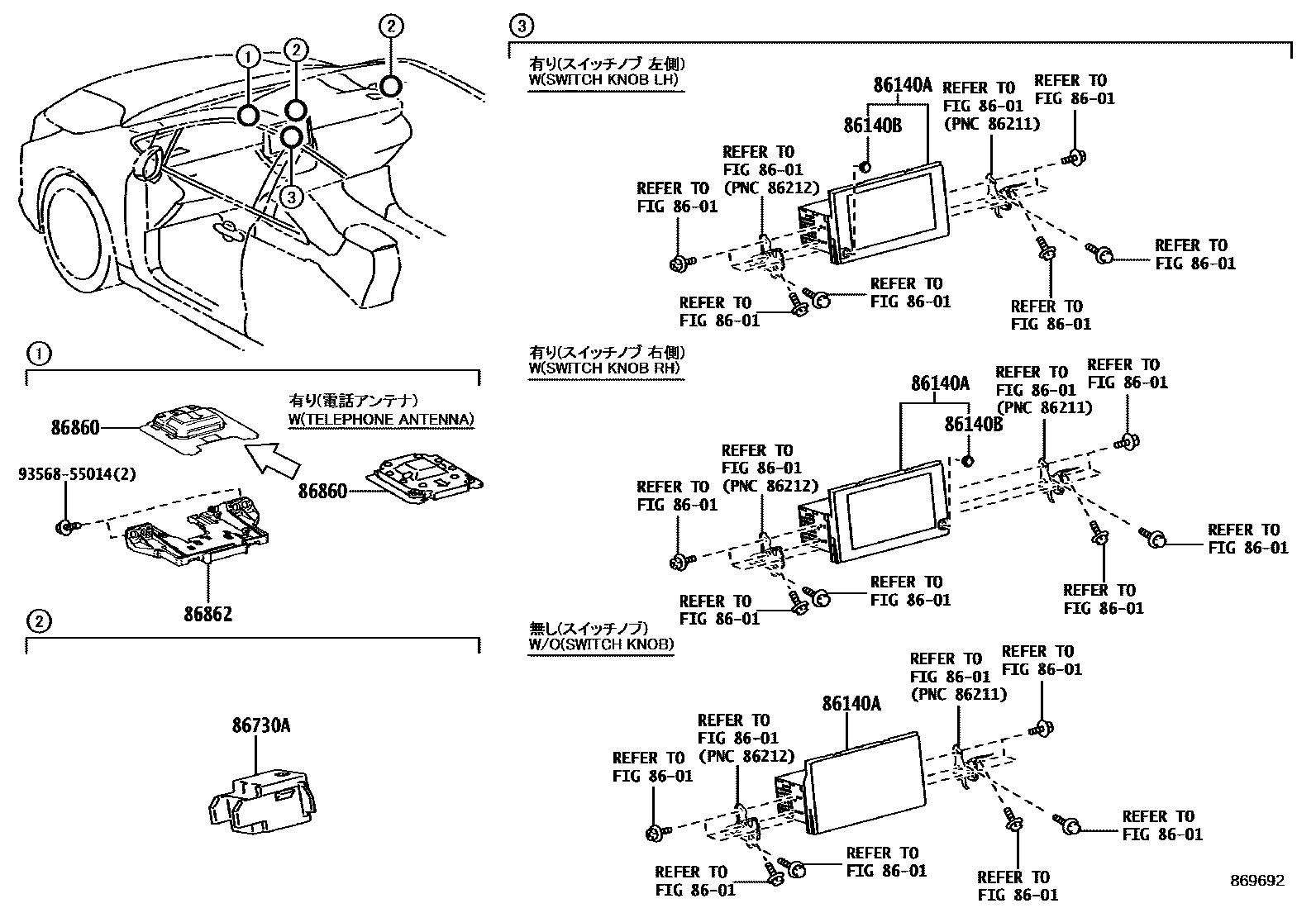

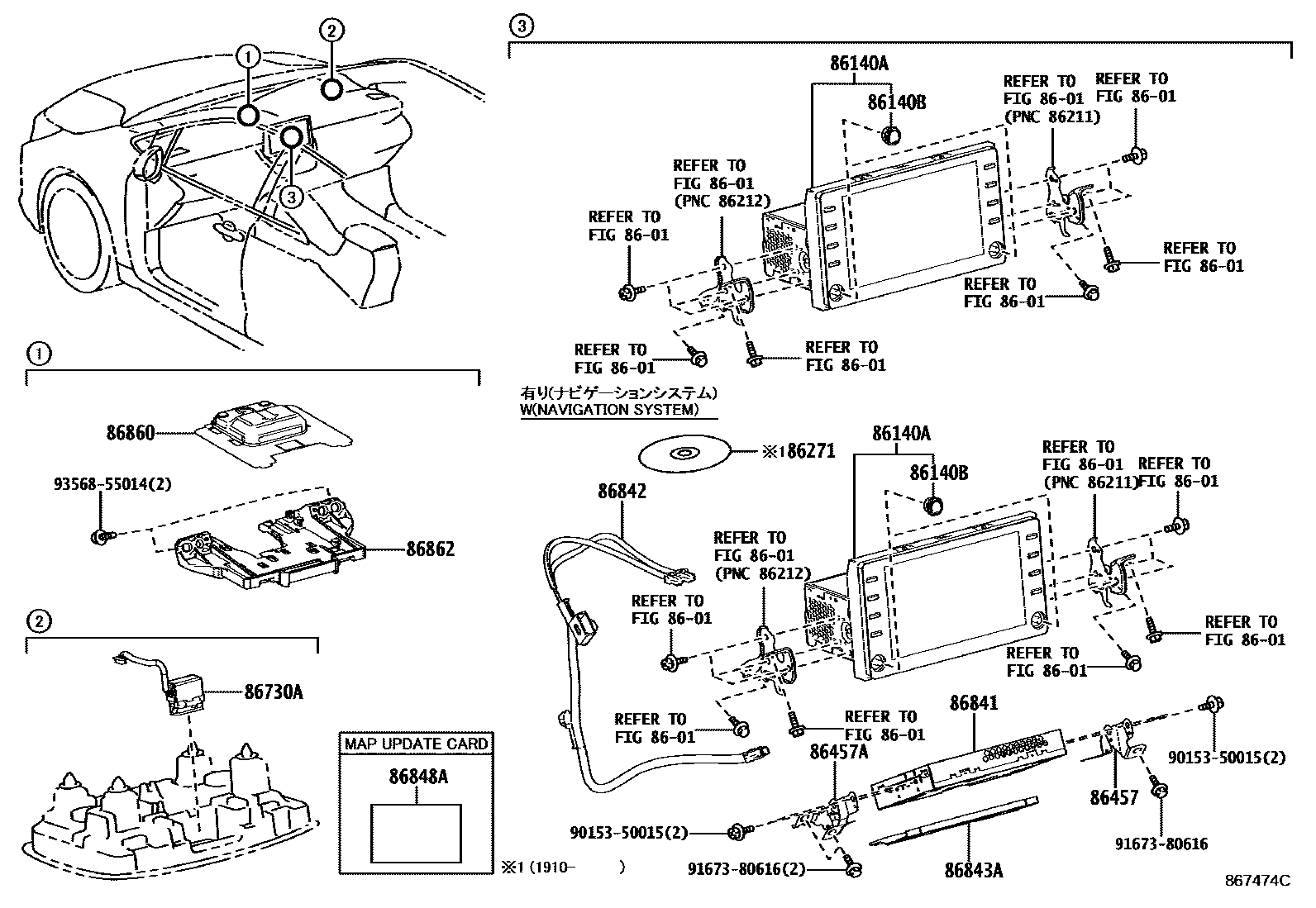

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 2 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86100-12A11 · 86100-12B11 · 86100-12B21 · 86100-12B40 · 86140-12130 · 86140-12170 · 86140-12280 · 86140-12290 · 86140-12300 · 86140-12340 · 86140-12670 · 86140-12720 · 86140-12730 · 86140-12740 · 86140-12800 · 86140-12810 · 86140-12B80 · 86140-12C10 · 86140-12C11 · 86140-12C20 · 86140-12C40 · 86140-12C41 |
| 86140B | Radio and display receiver switch button | 90010-22129 · 90010-23057 · 90010-23068 · 90010-24202 |
| 86271 | CD | 86807-11042 · 86807-11043 · 86807-11044 |
| 86457 | Multimedia module bracket No. 1 | 86457-12010 |
| 86457A | Multimedia module bracket No. 2 | 86457-12020 |
| 86730A | Telephone amplifier assembly | 86730-12081 · 86730-16010 · 86730-47030 |
| 86841 | Navigation ECU | 86840-12021 · 86840-12022 · 86840-K0050 · 86840-K0051 · 86840-K0052 |
| 86842 | Navigation harness No. 1 | 86842-12020 |
| 86843A | Navigation ECU cover | 86843-12010 |
| 86848A | CARTE, MISE A JOUR CARTE NUMERO SERIE | 86848-33040 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-42010 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
