Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 3 images and 12 PNC and OE references.

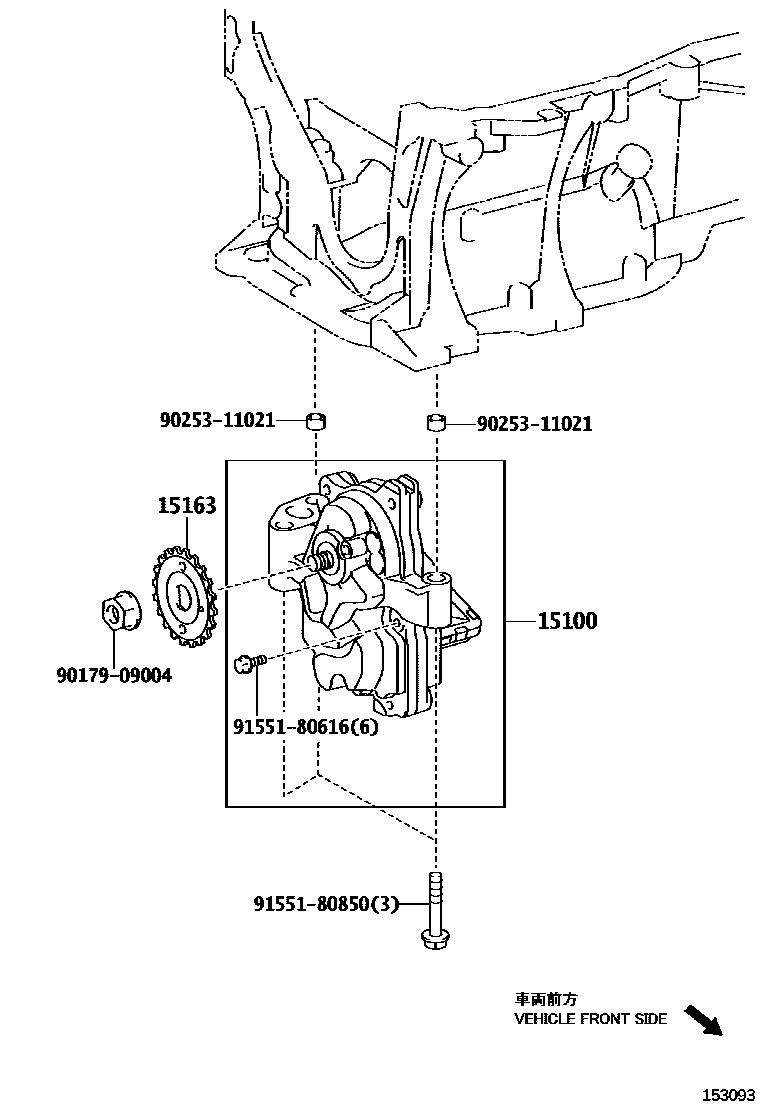

Toyota COROLLA Engine Oil Pump EPC diagram — 153093
Engine Oil Pump — 153093 (201901 – 999999)

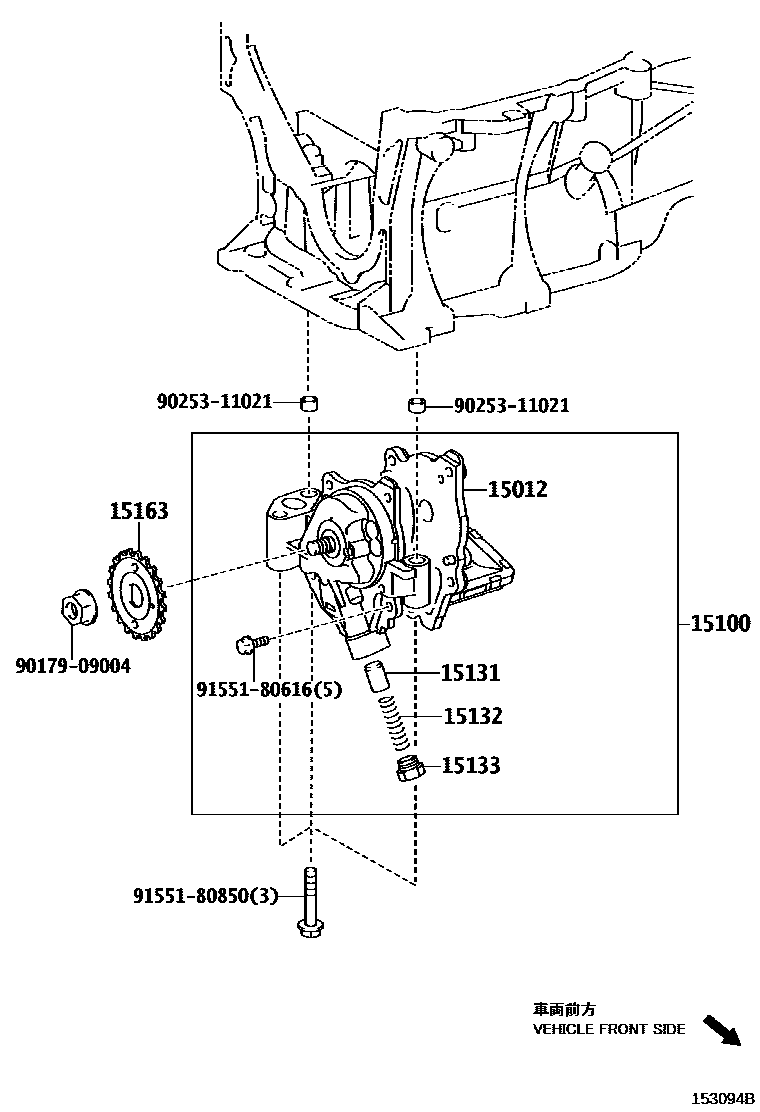

Toyota COROLLA Engine Oil Pump EPC diagram — 153094B
Engine Oil Pump — 153094B (201901 – 999999)

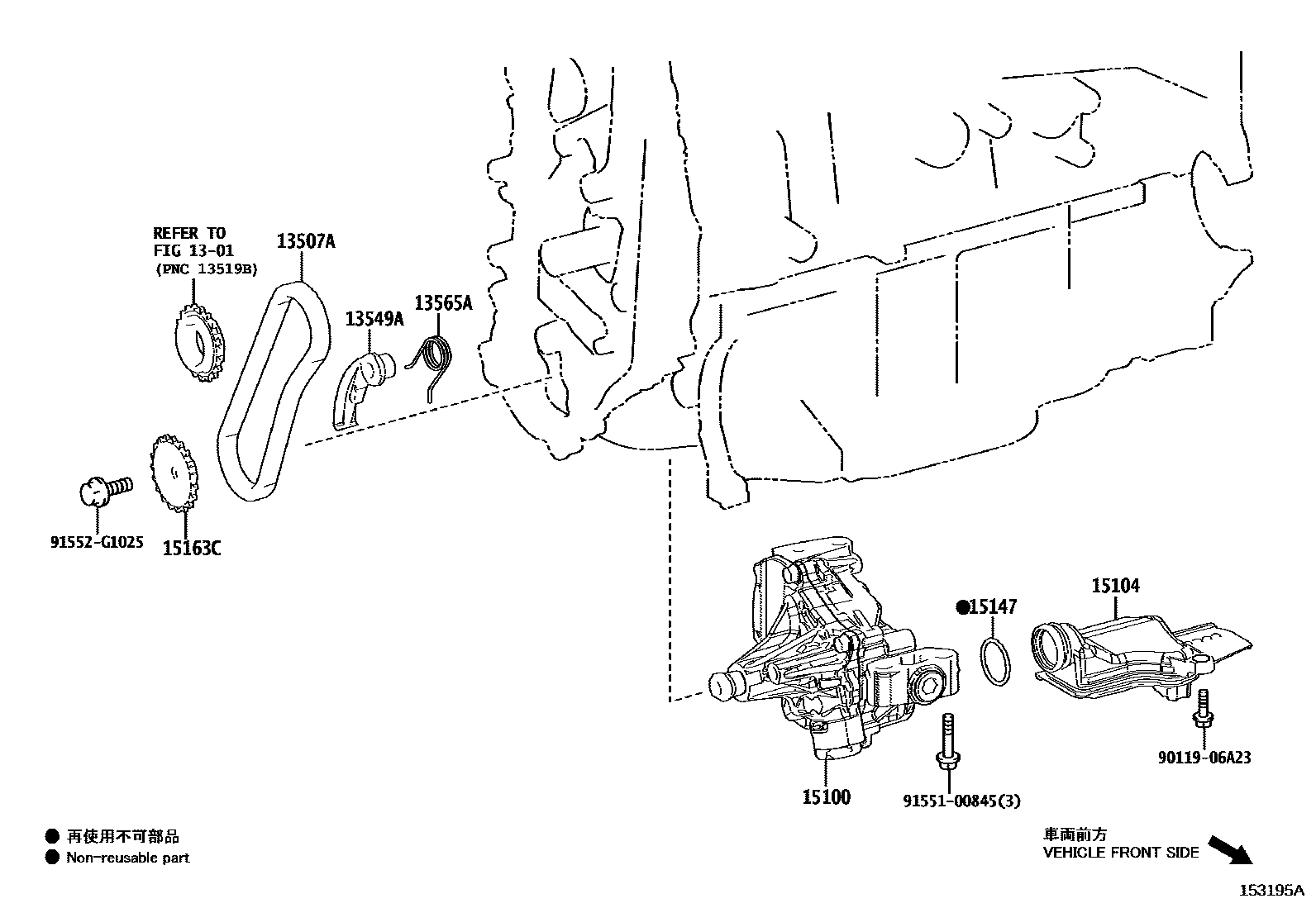

Toyota COROLLA Engine Oil Pump EPC diagram — 153195A
Engine Oil Pump — 153195A (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
13507AOil pump drive chain sub-assembly13507-24020
13549APLAQUE TENDEUR CHAINE13549-25020
13565Achain damper spring13565-25010
15012Oil pump cover sub-assembly15012-37060 · 15012-37070
15100Oil pump assembly15100-24020 · 15100-37021 · 15100-37060 · 15100-37070
15104Oil filter sub-assembly15104-24010
15131Oil pump pressure reducing valve15131-0A040
15132Oil pump pressure reducing valve spring15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-28020
15147Oil filter gasket15147-25010
15163Oil pump drive shaft gear15163-28010
15163CPIGNON, ARBRE ENTR POMPE HUILE15163-25010
