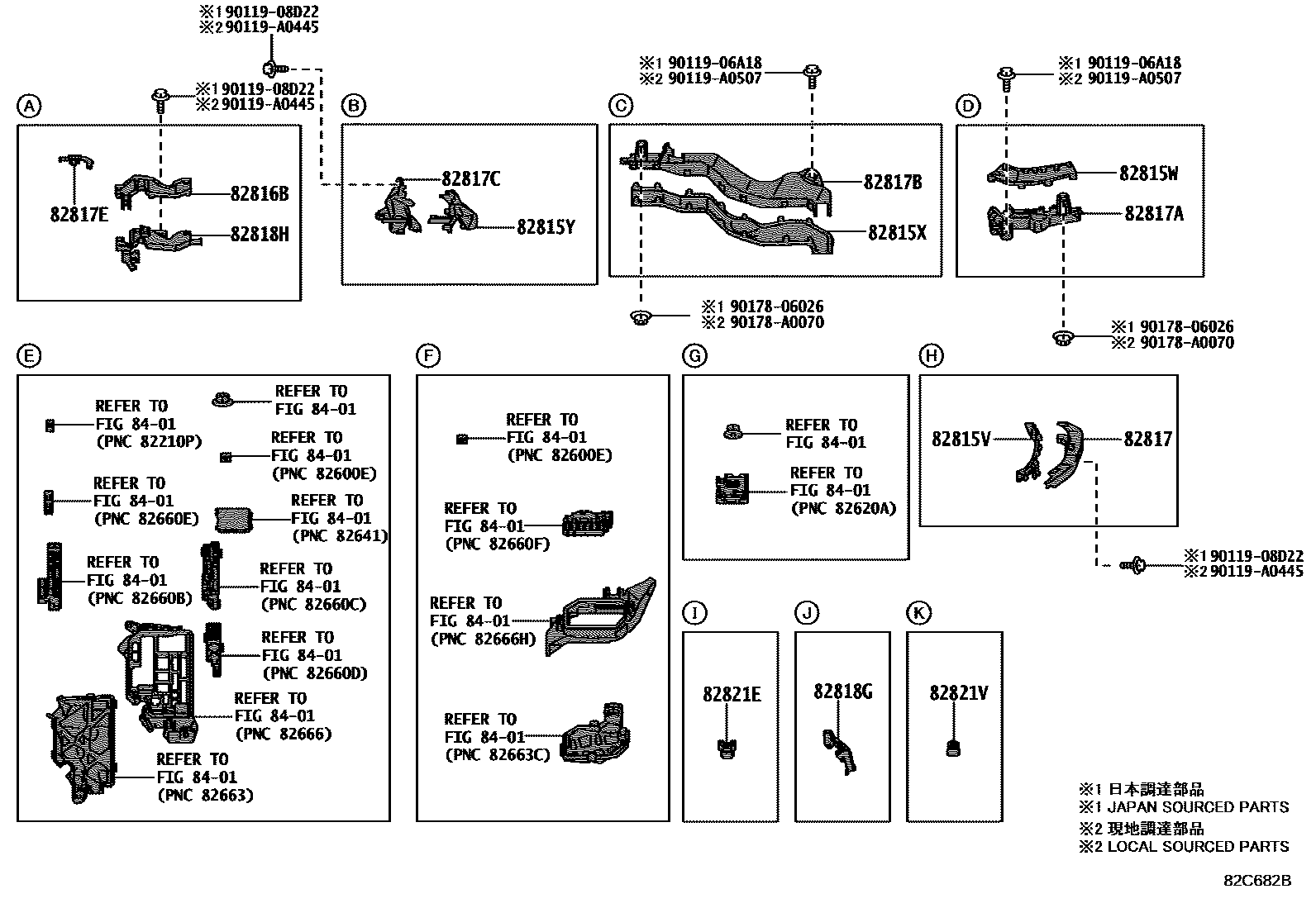

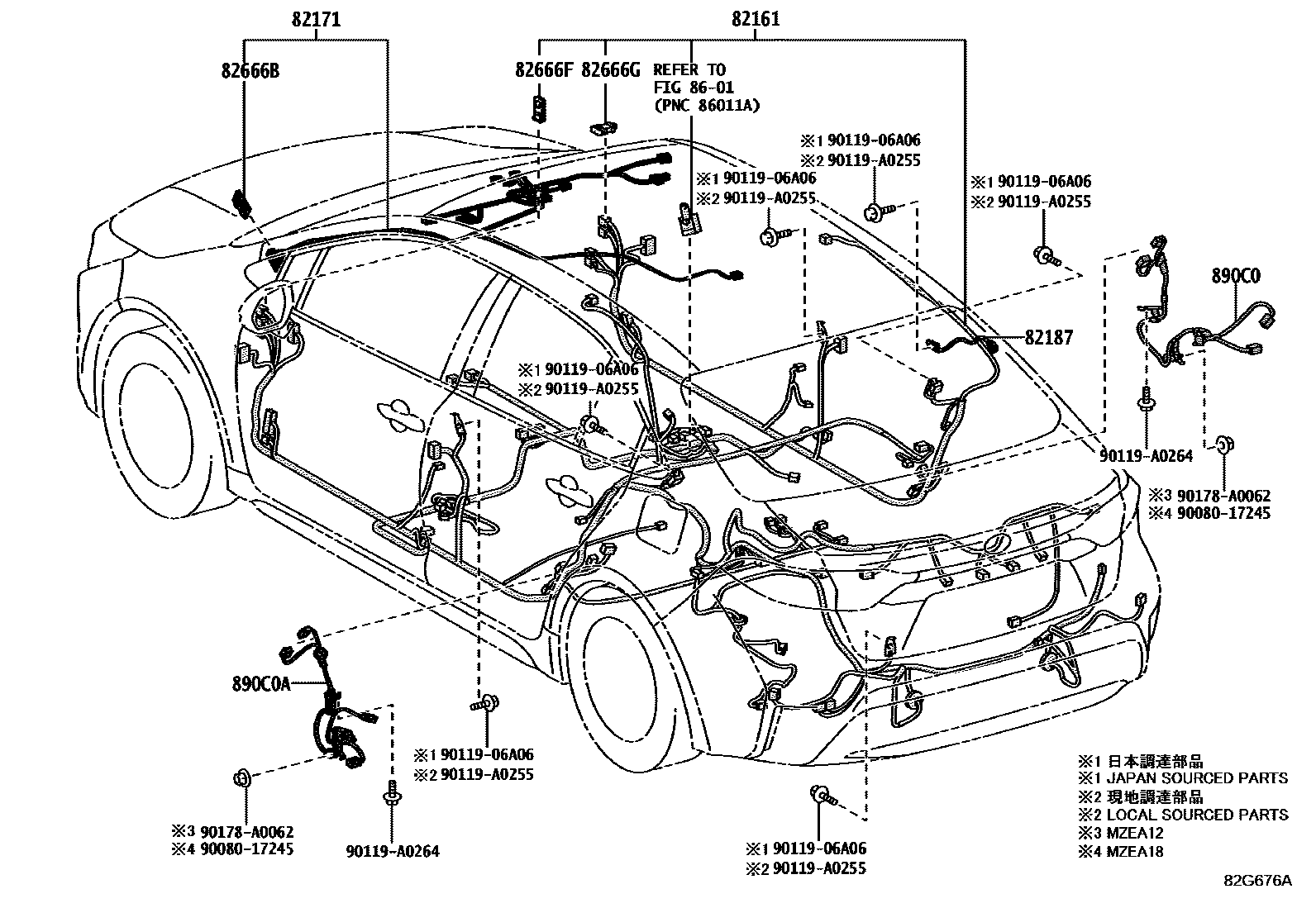

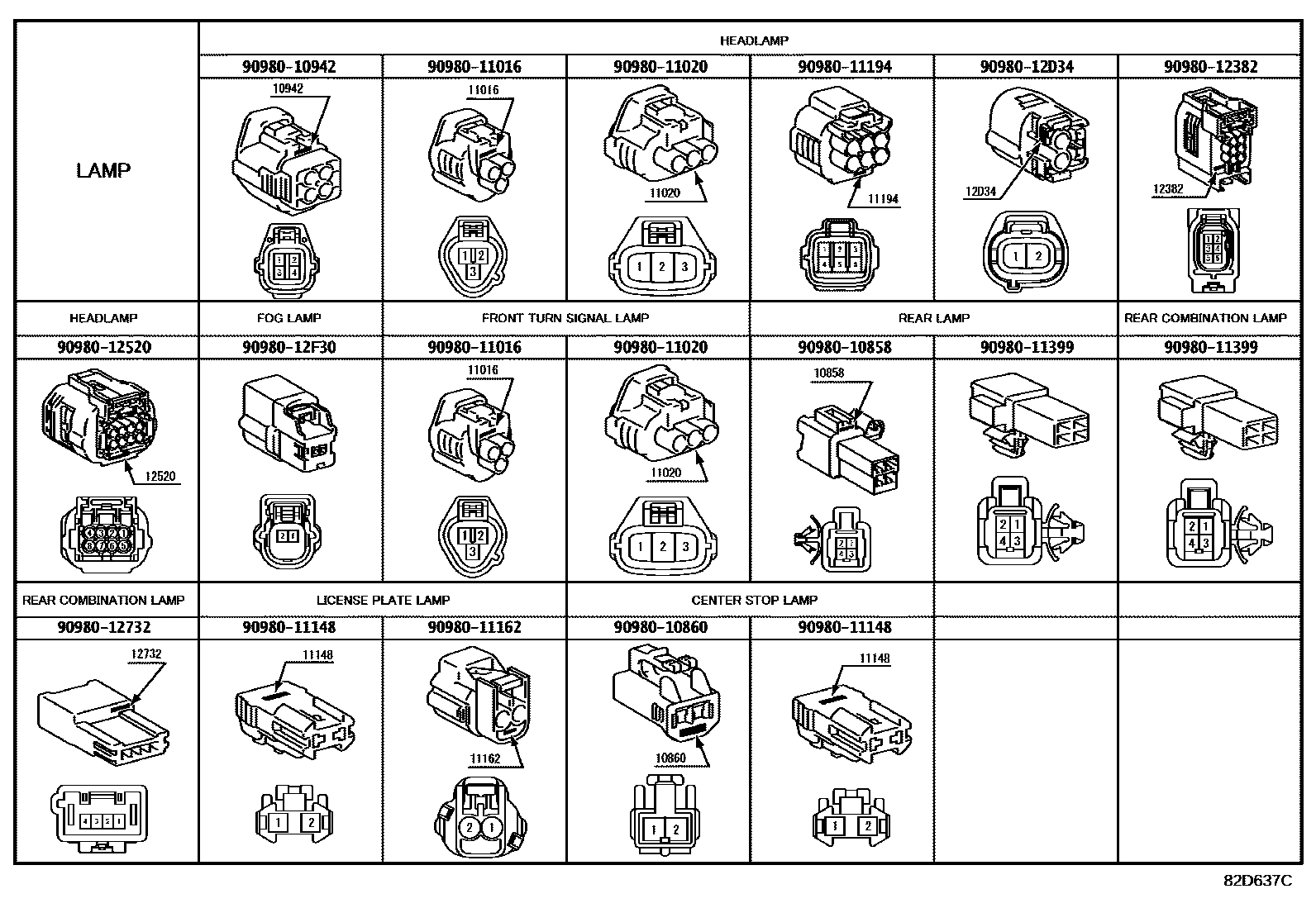

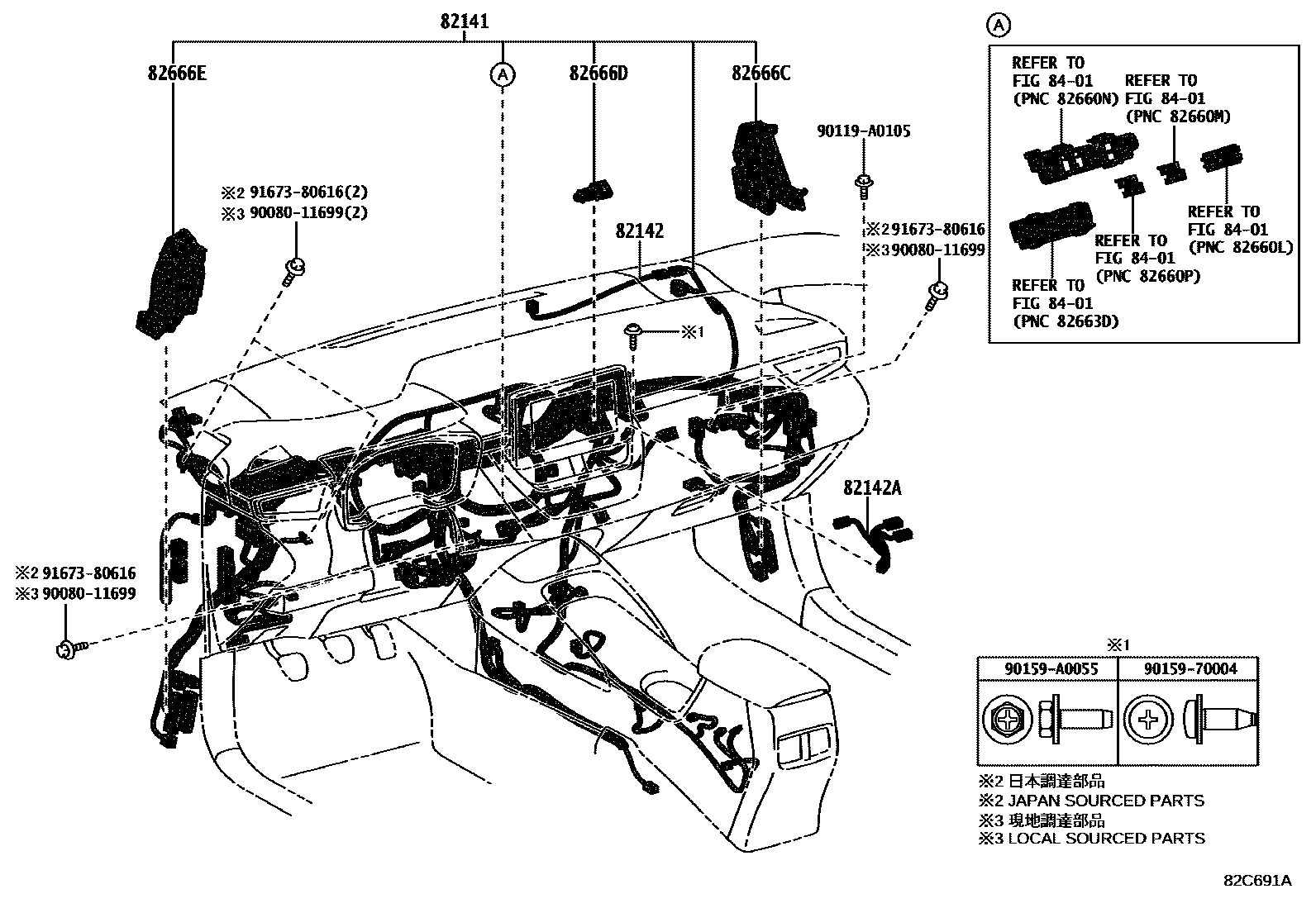

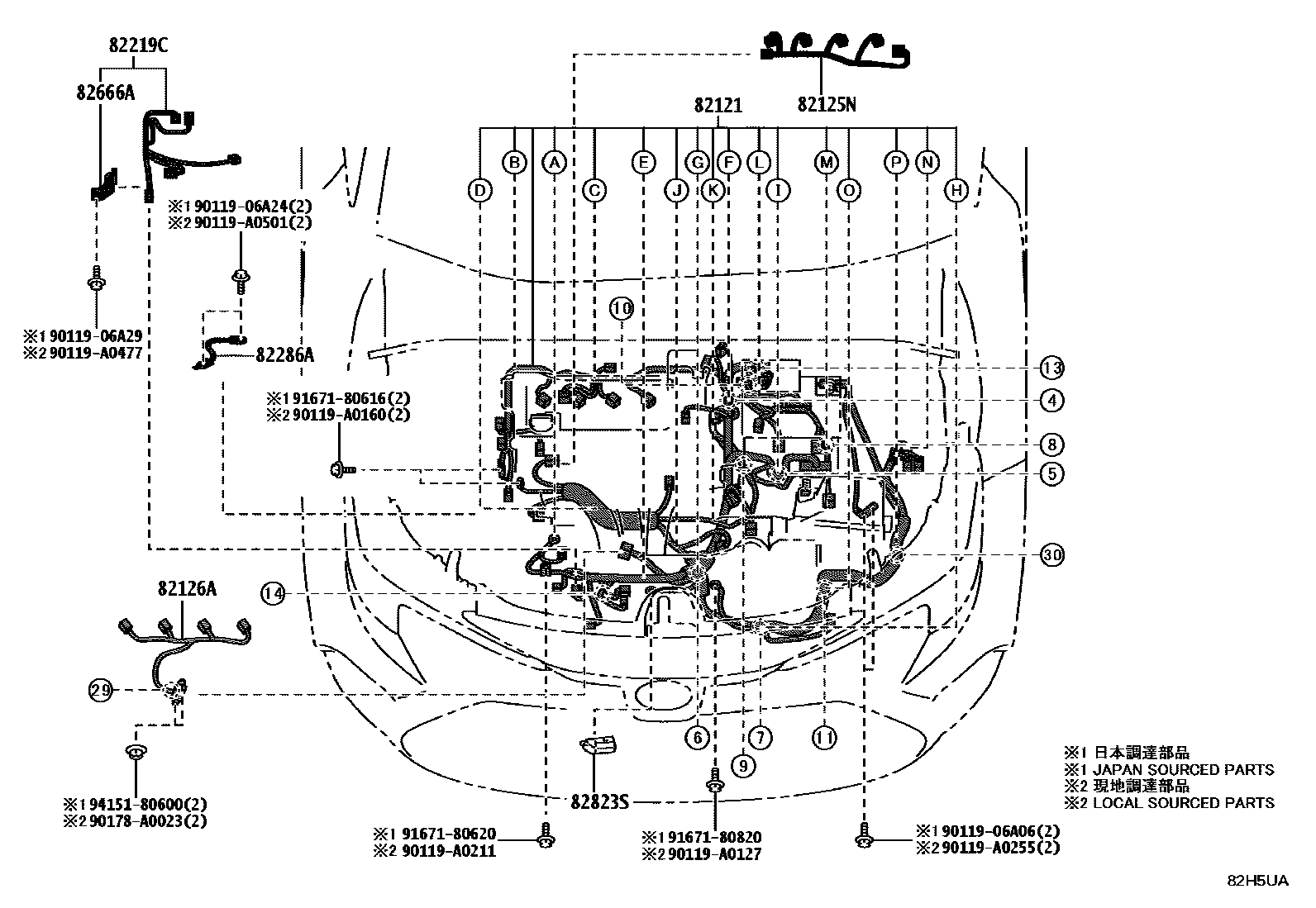

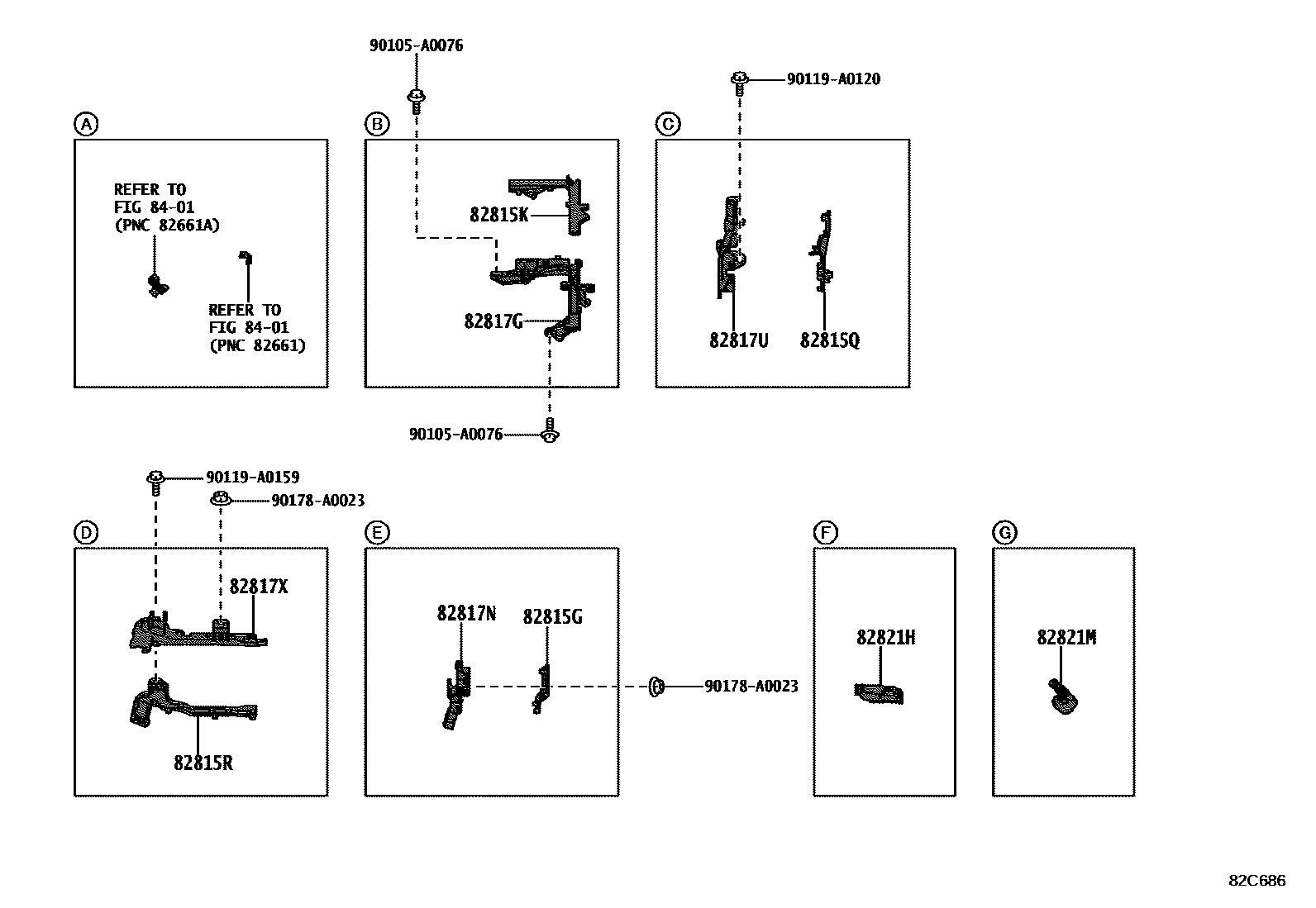

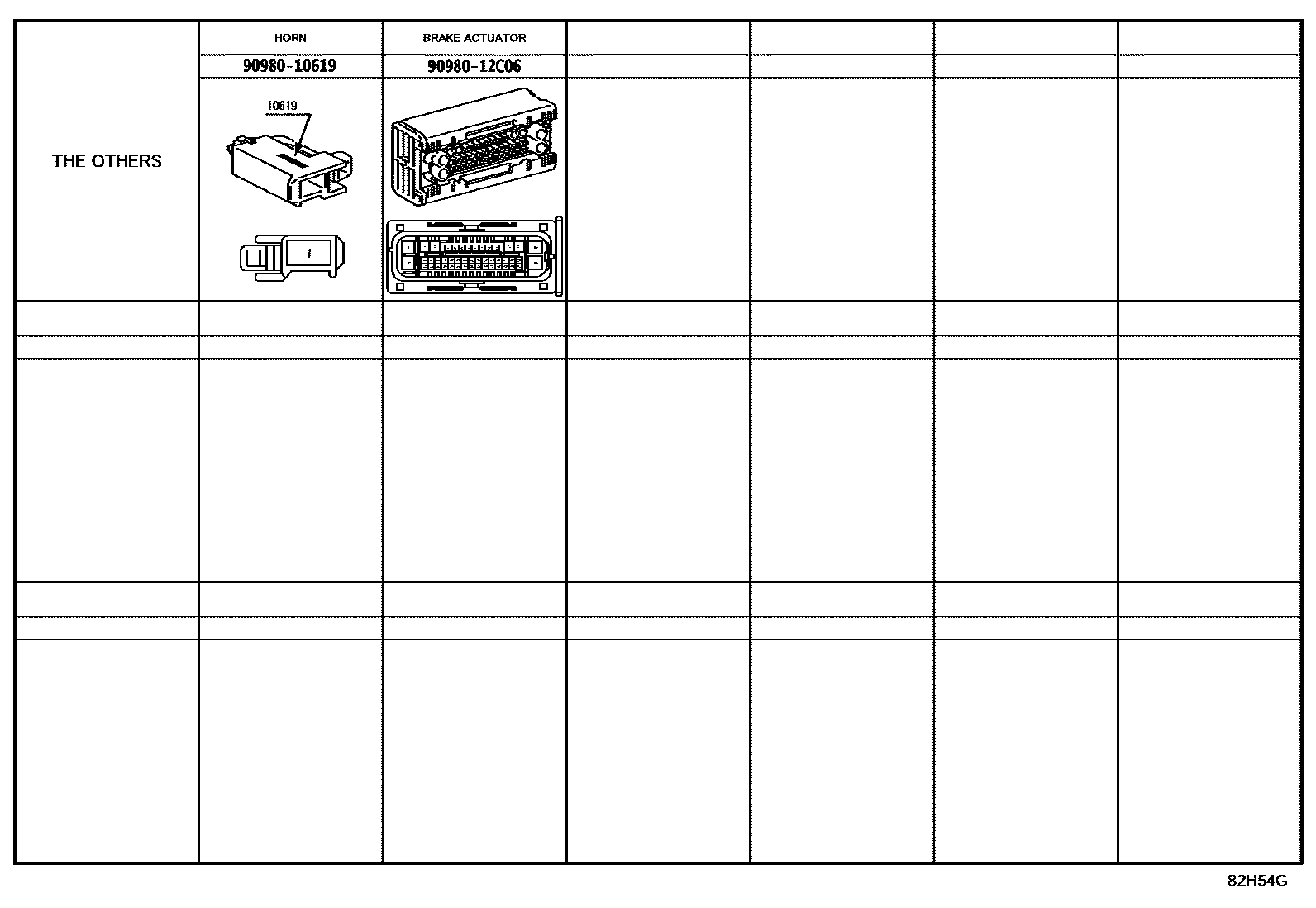

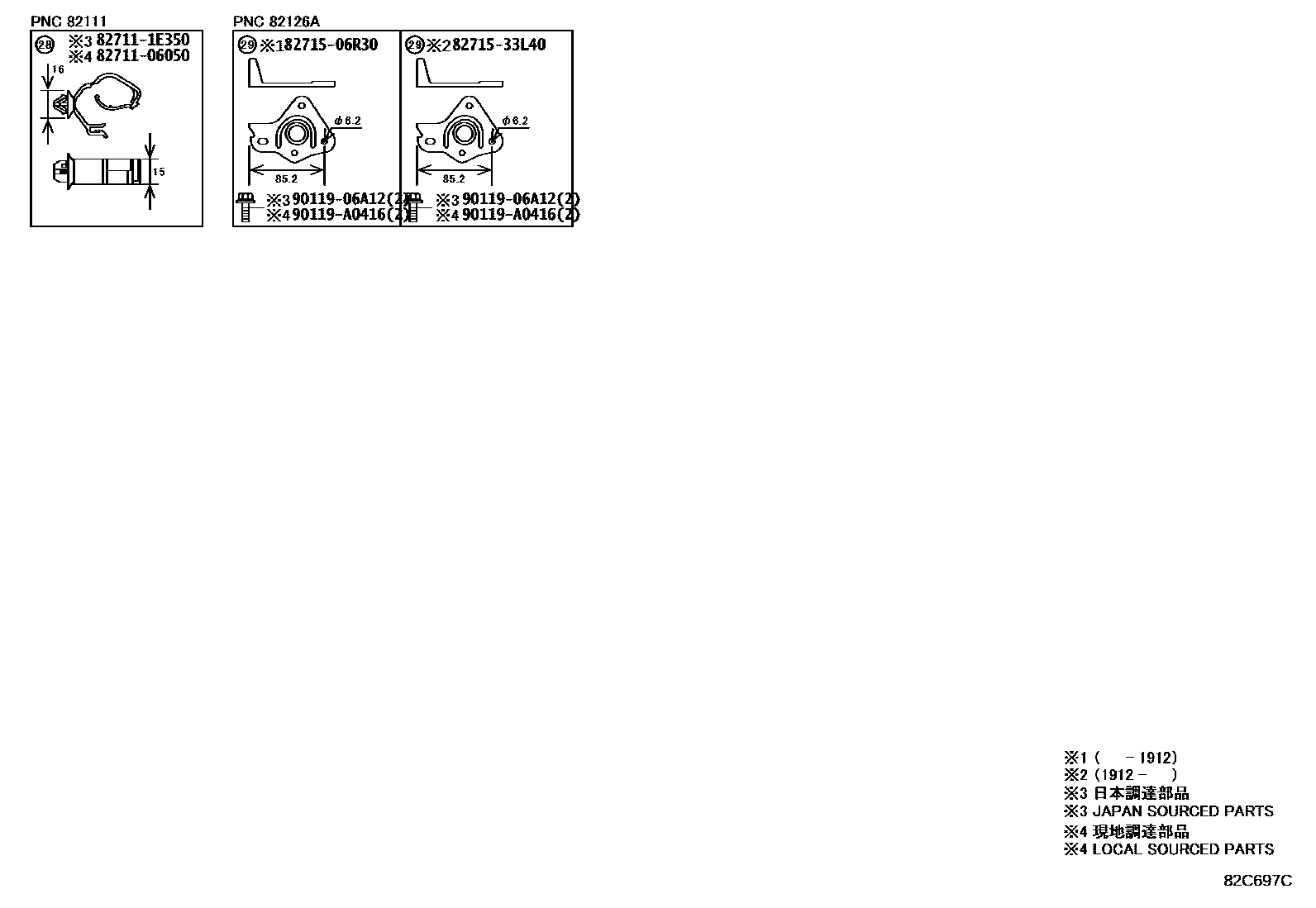

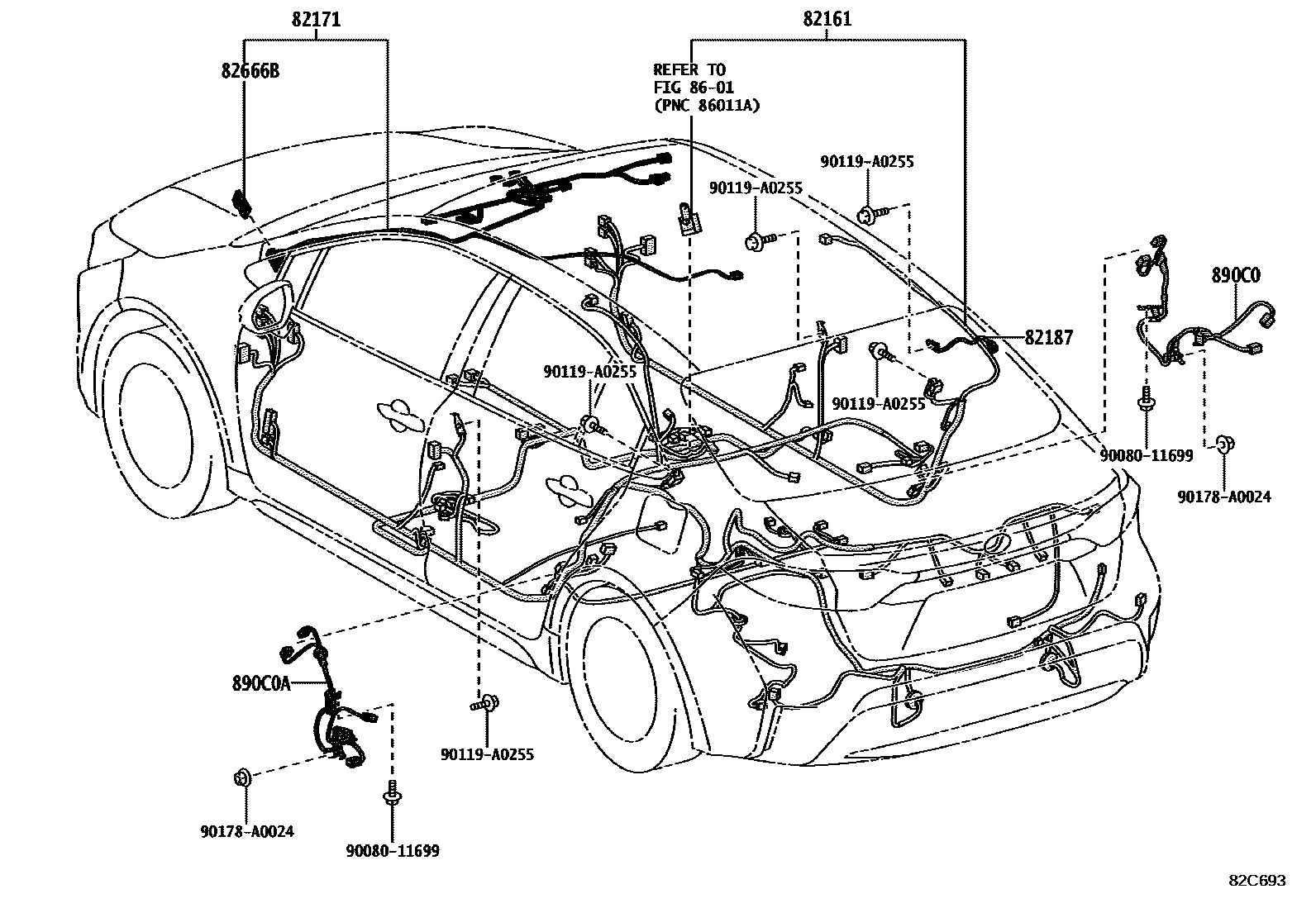

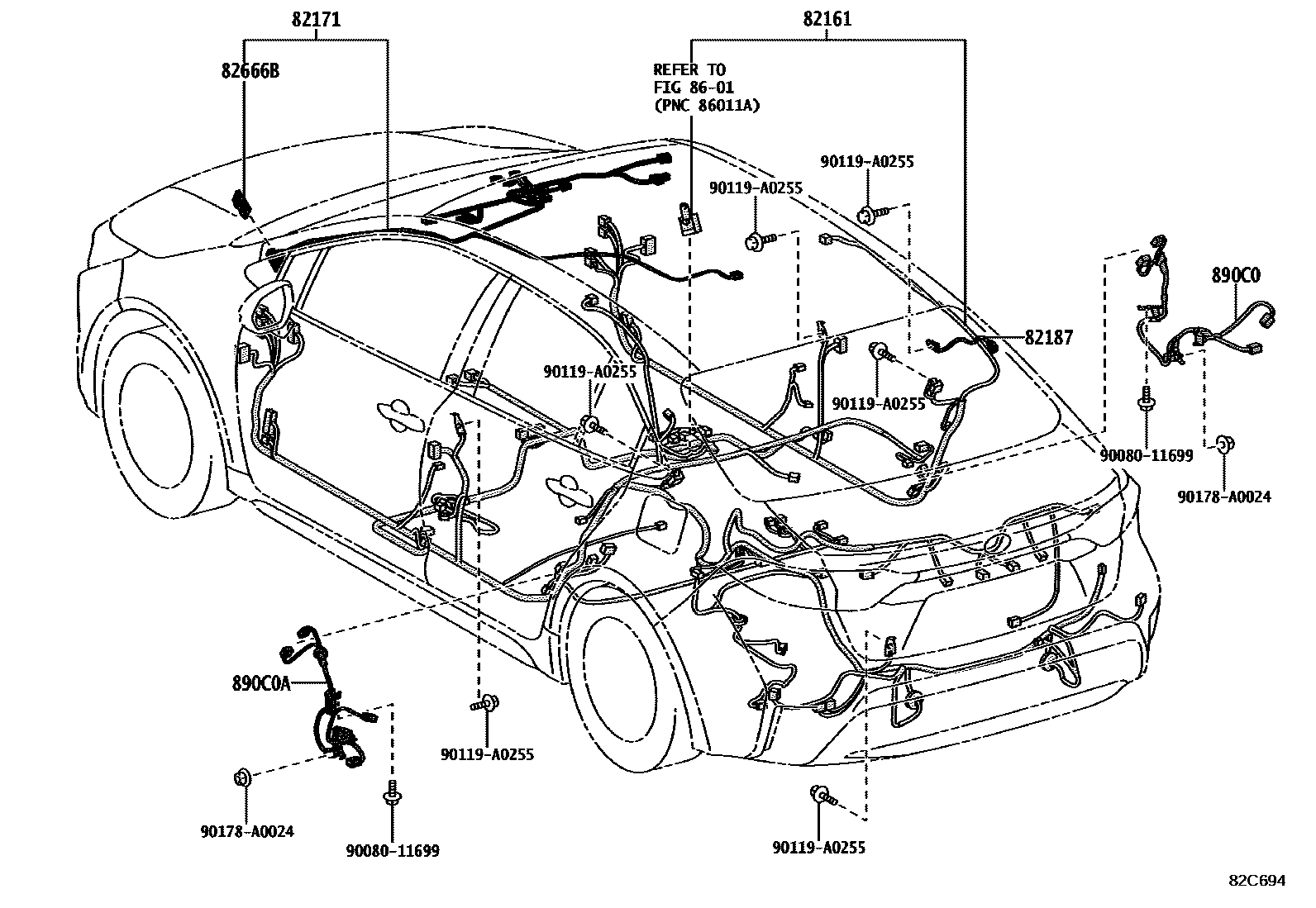

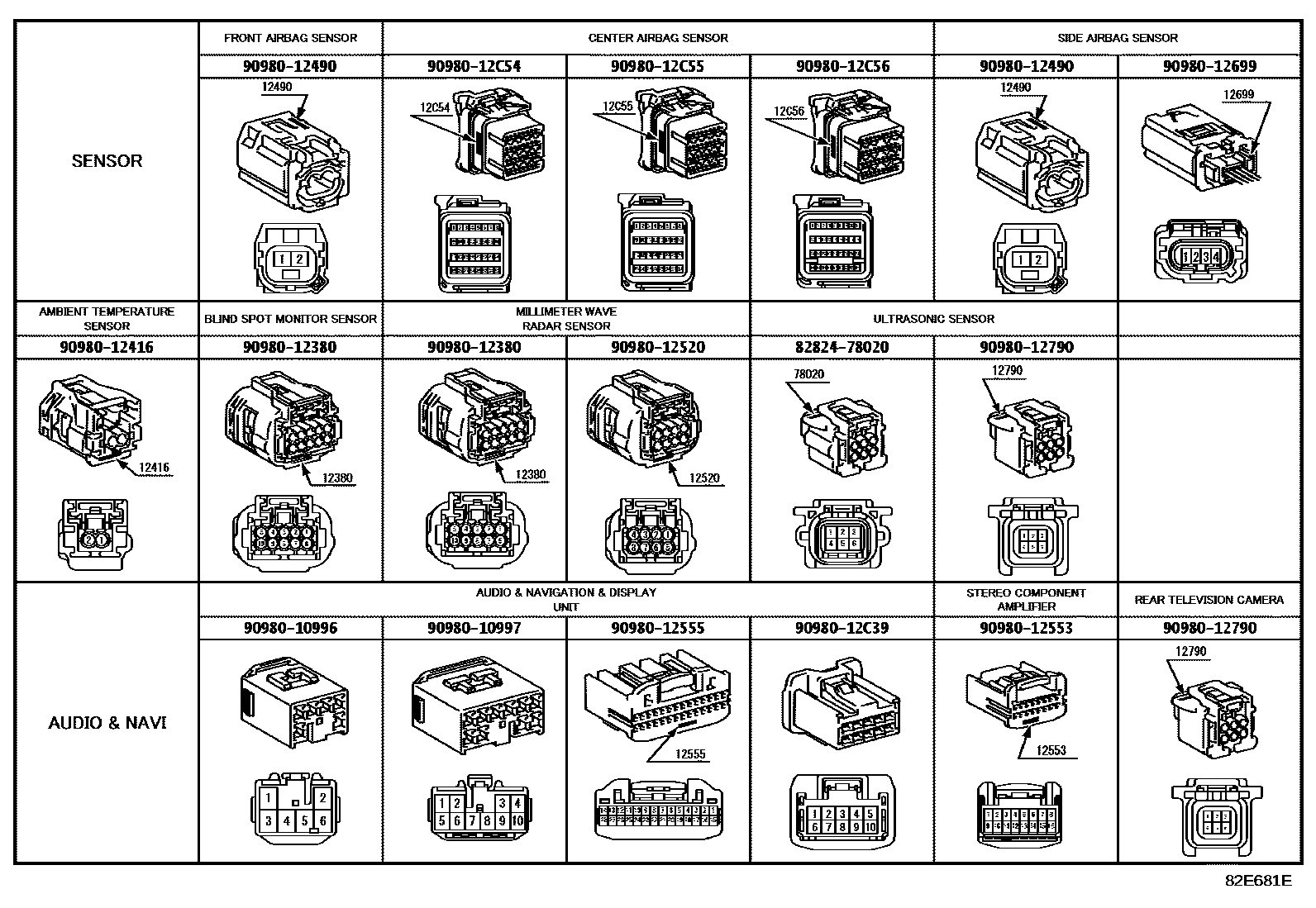

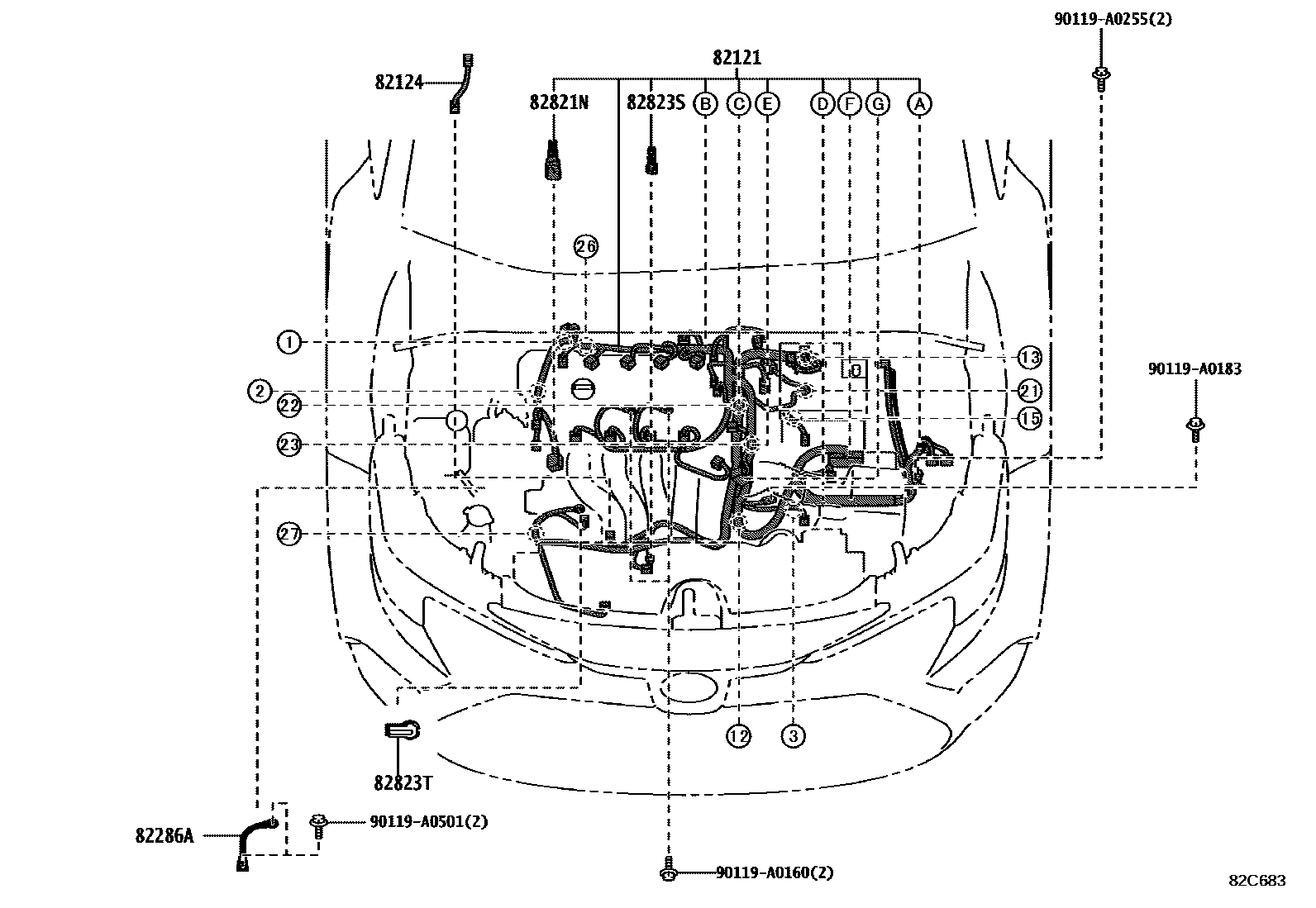

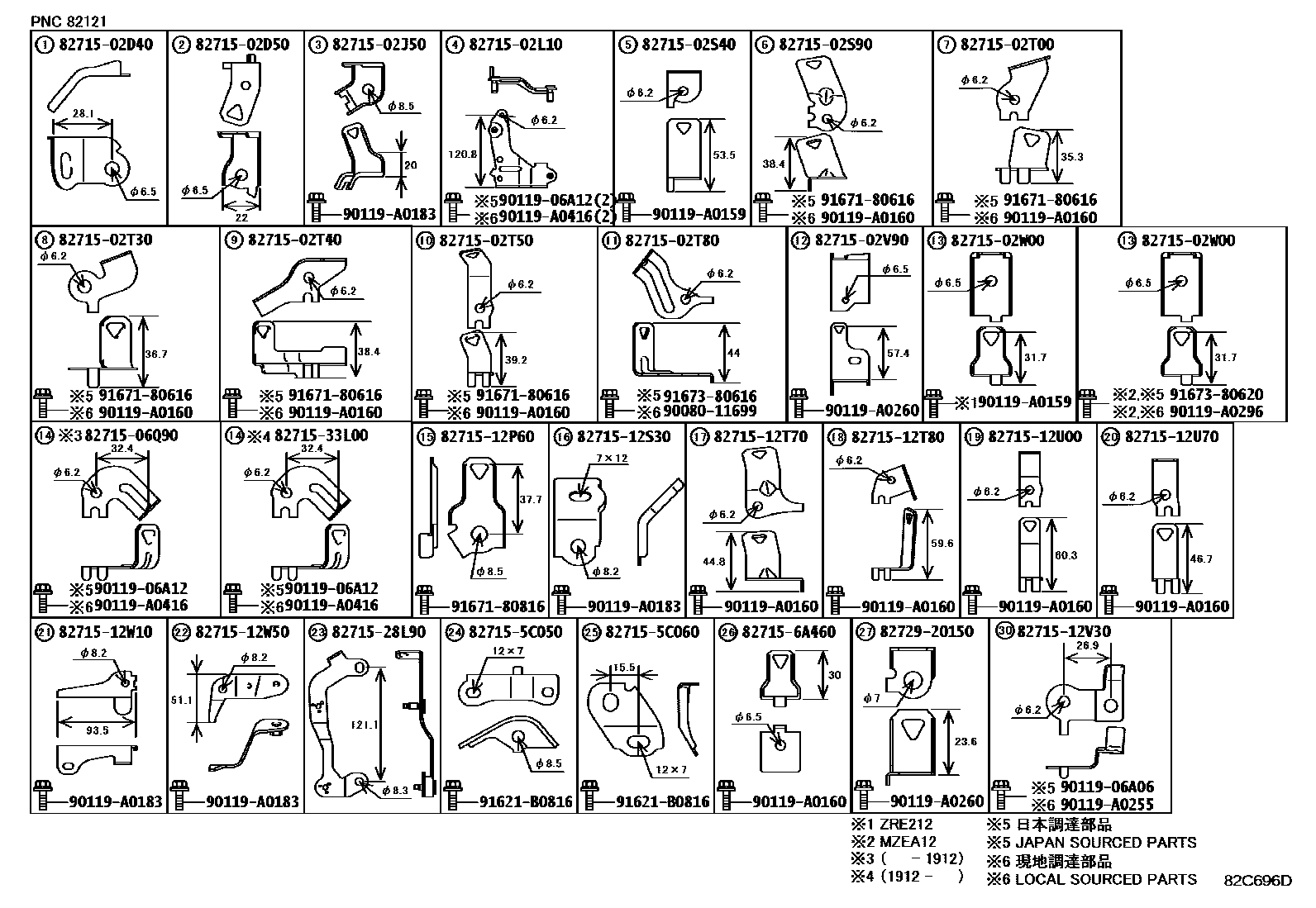

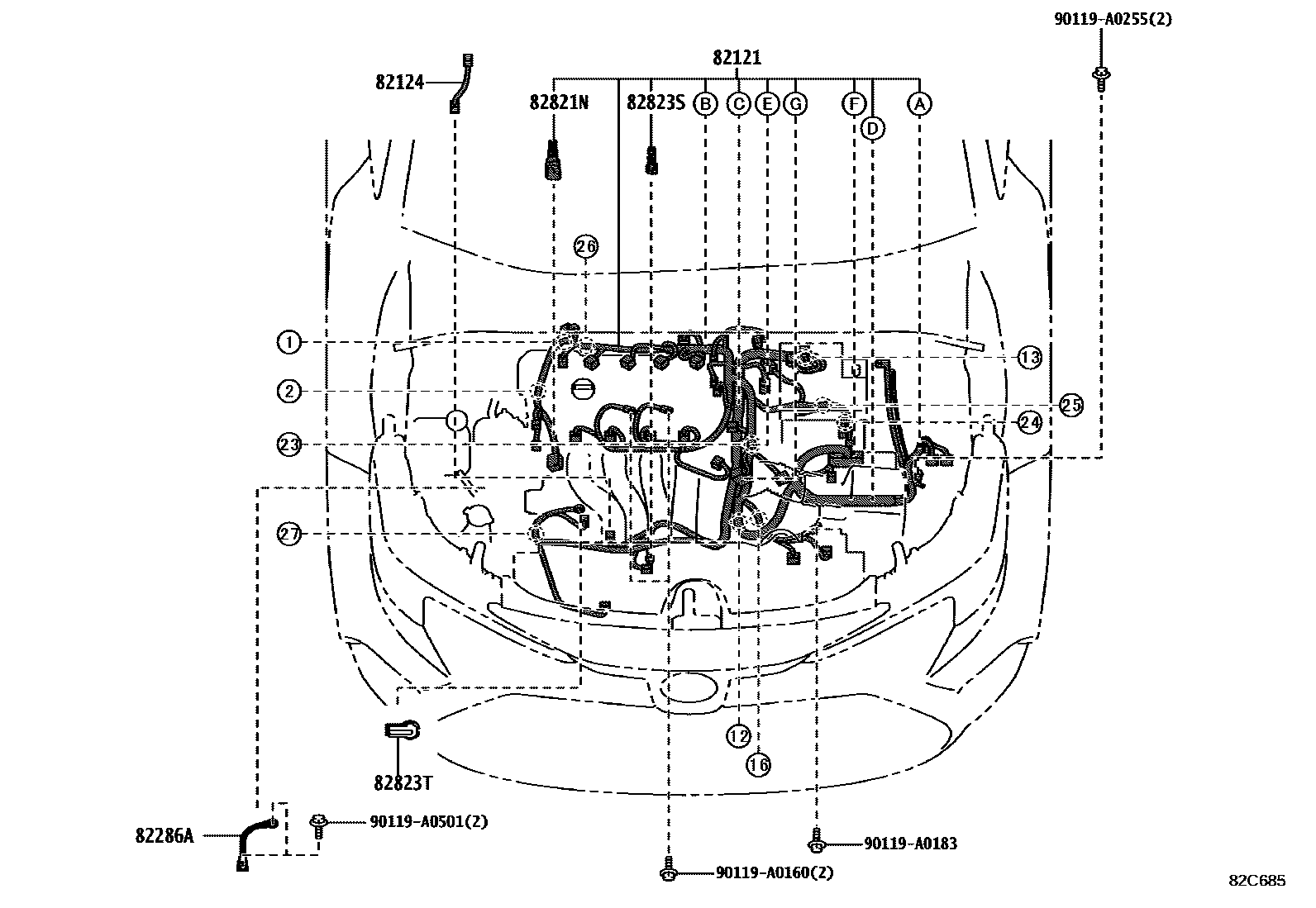

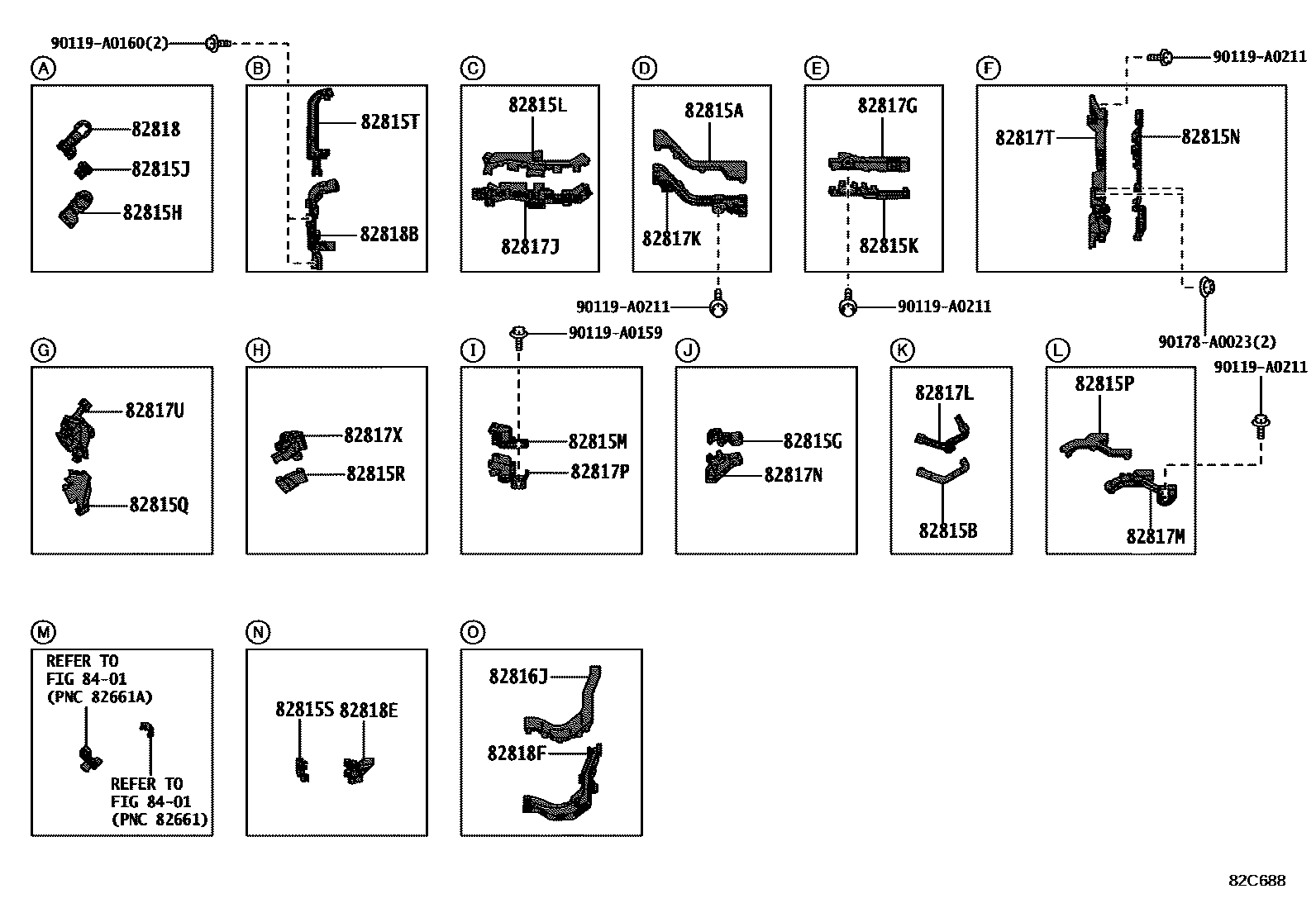

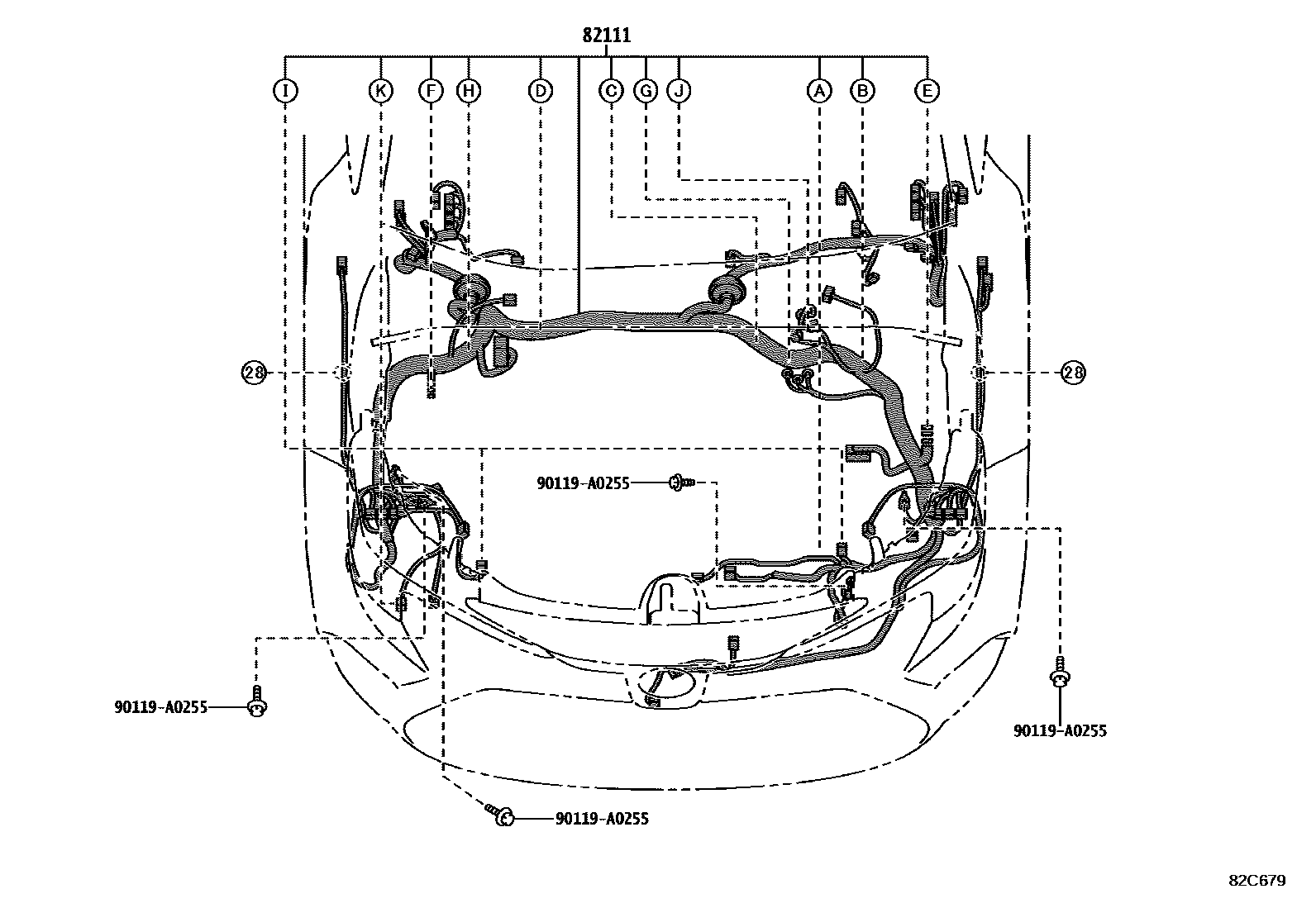

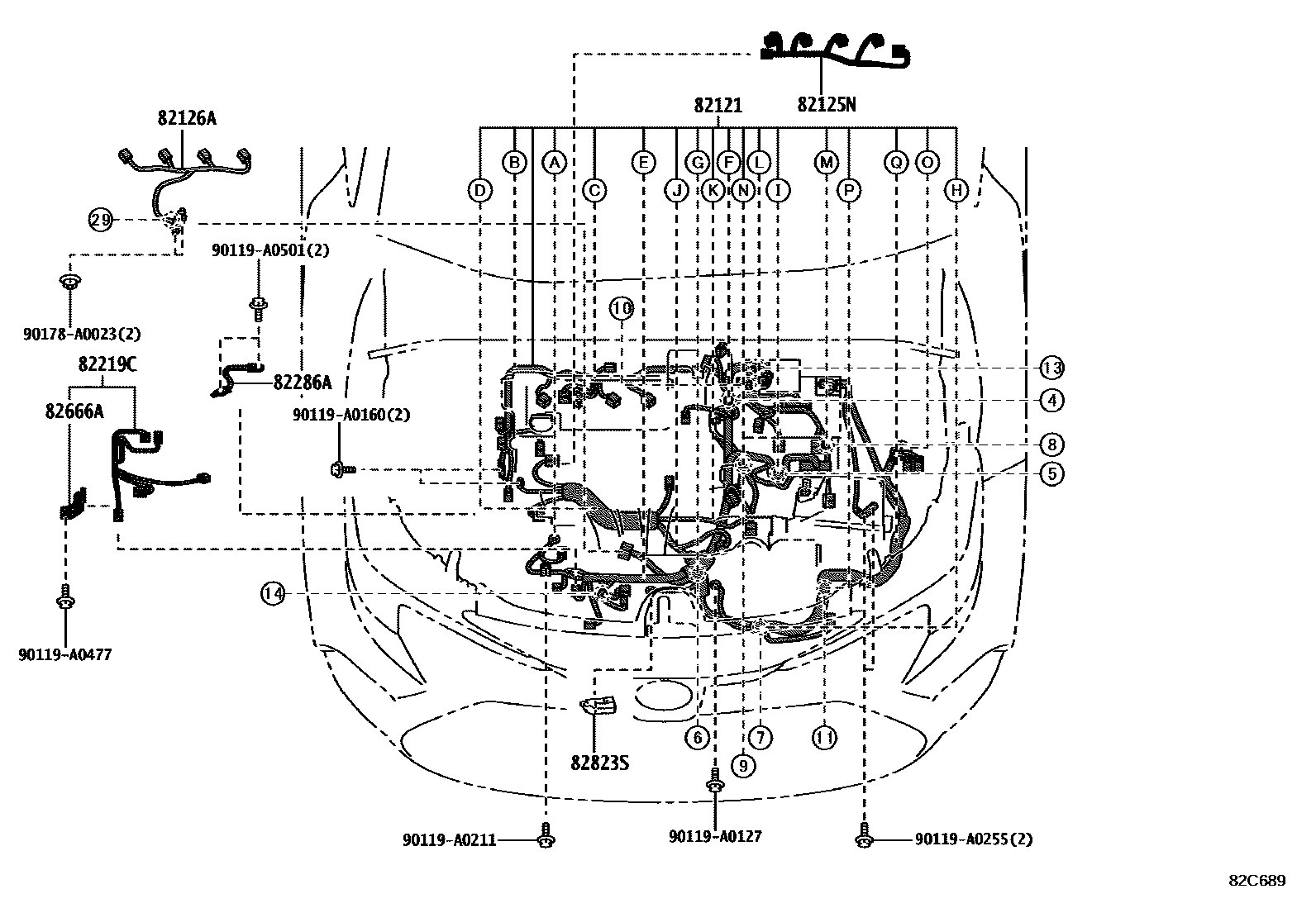

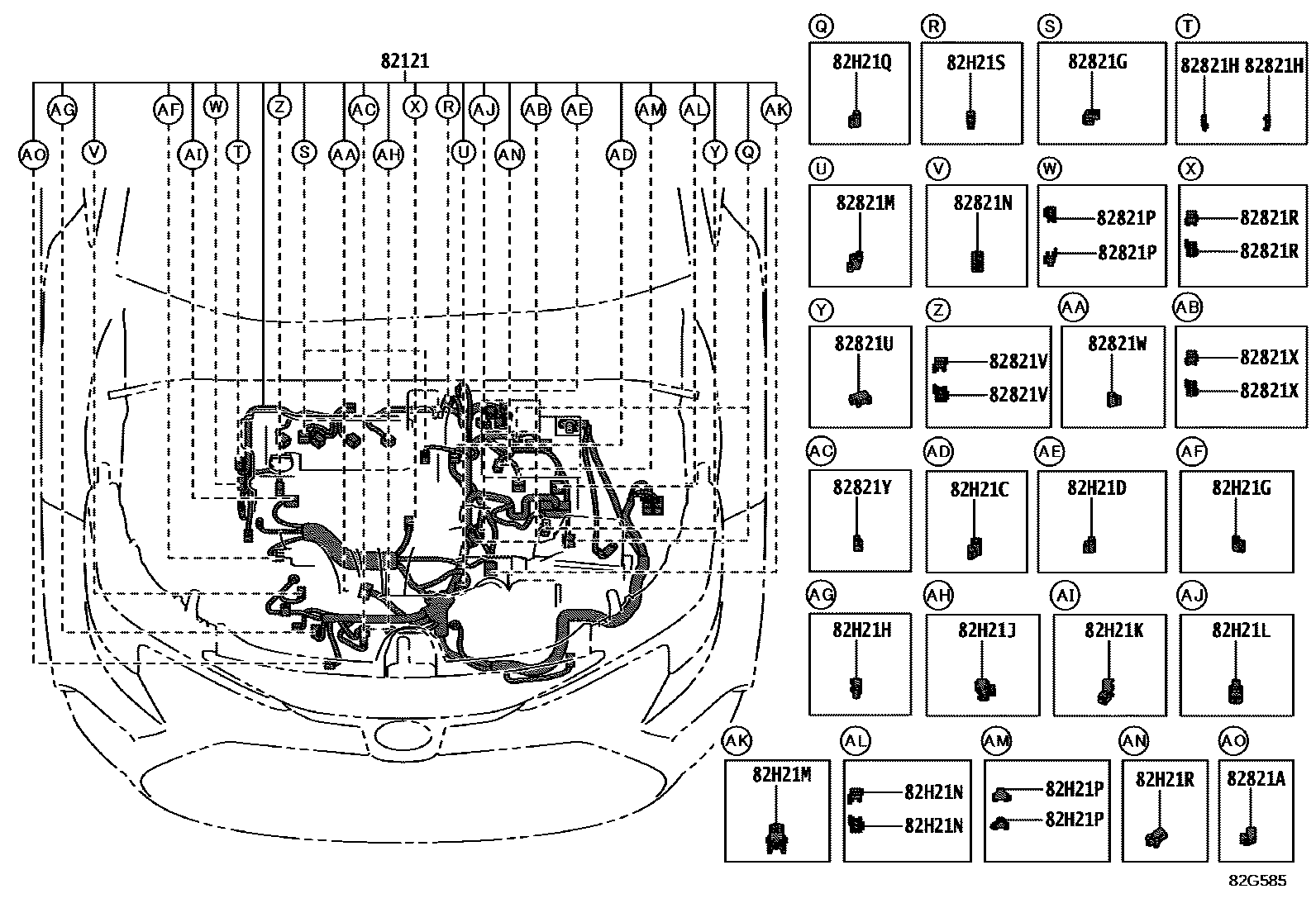

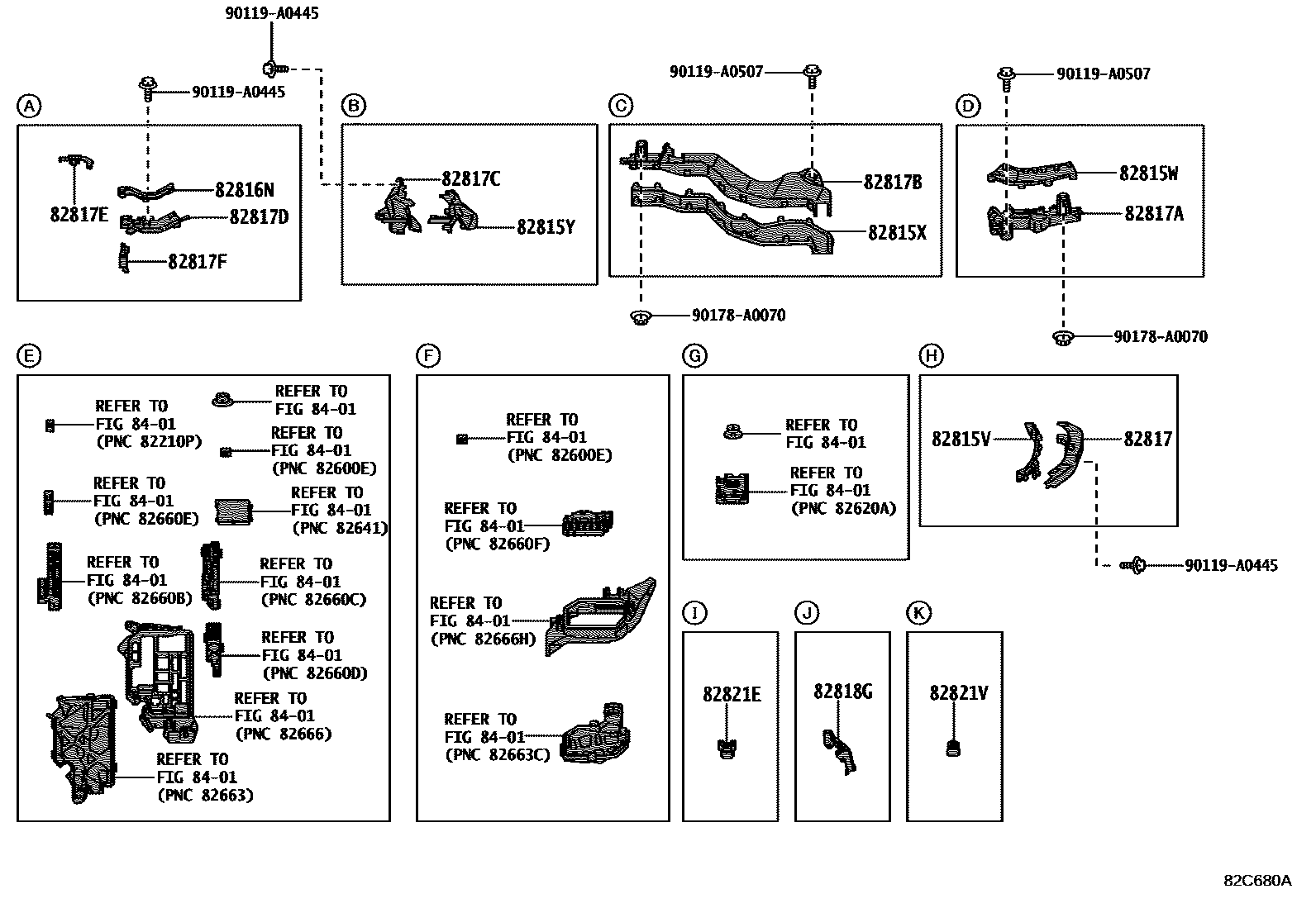

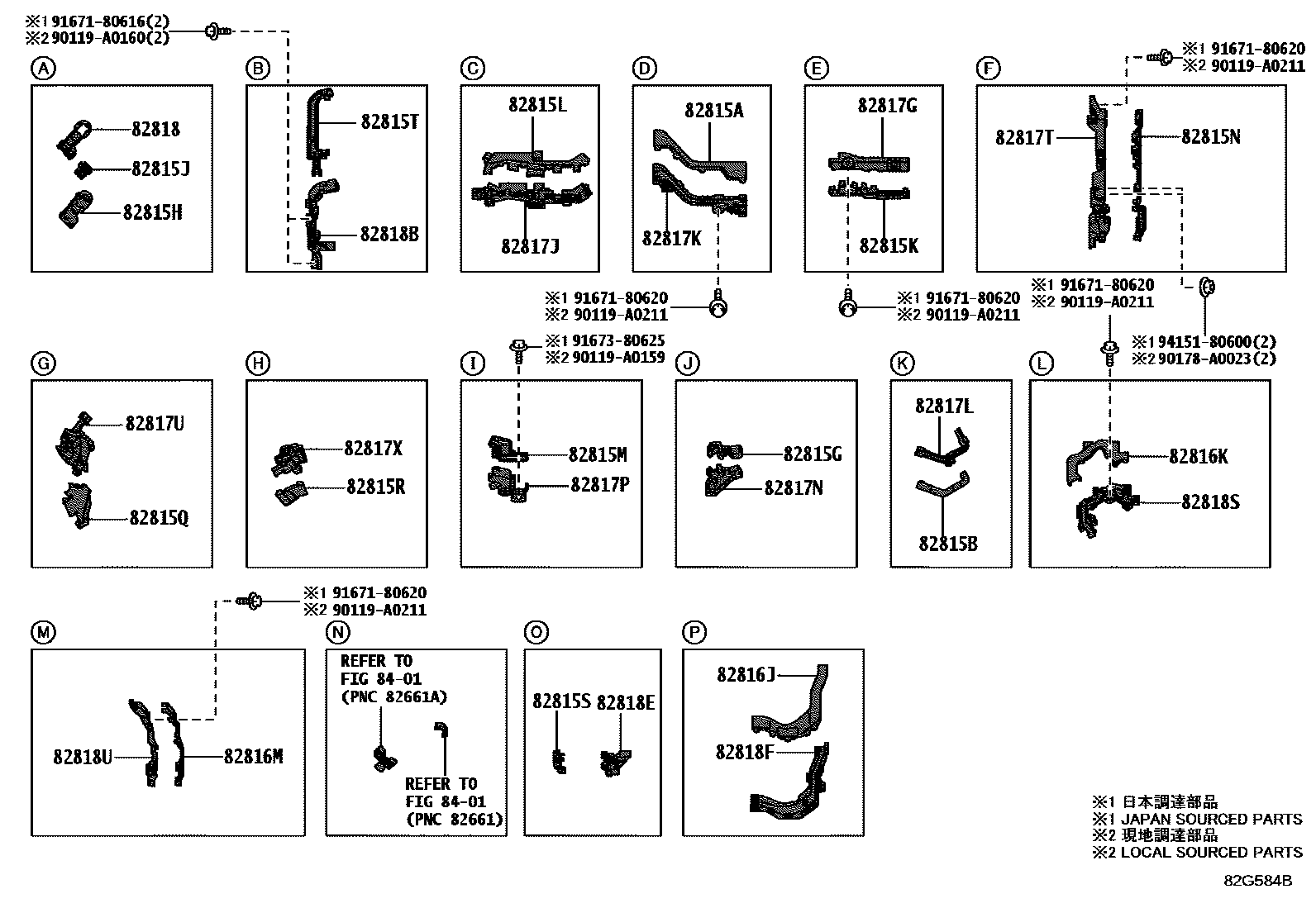

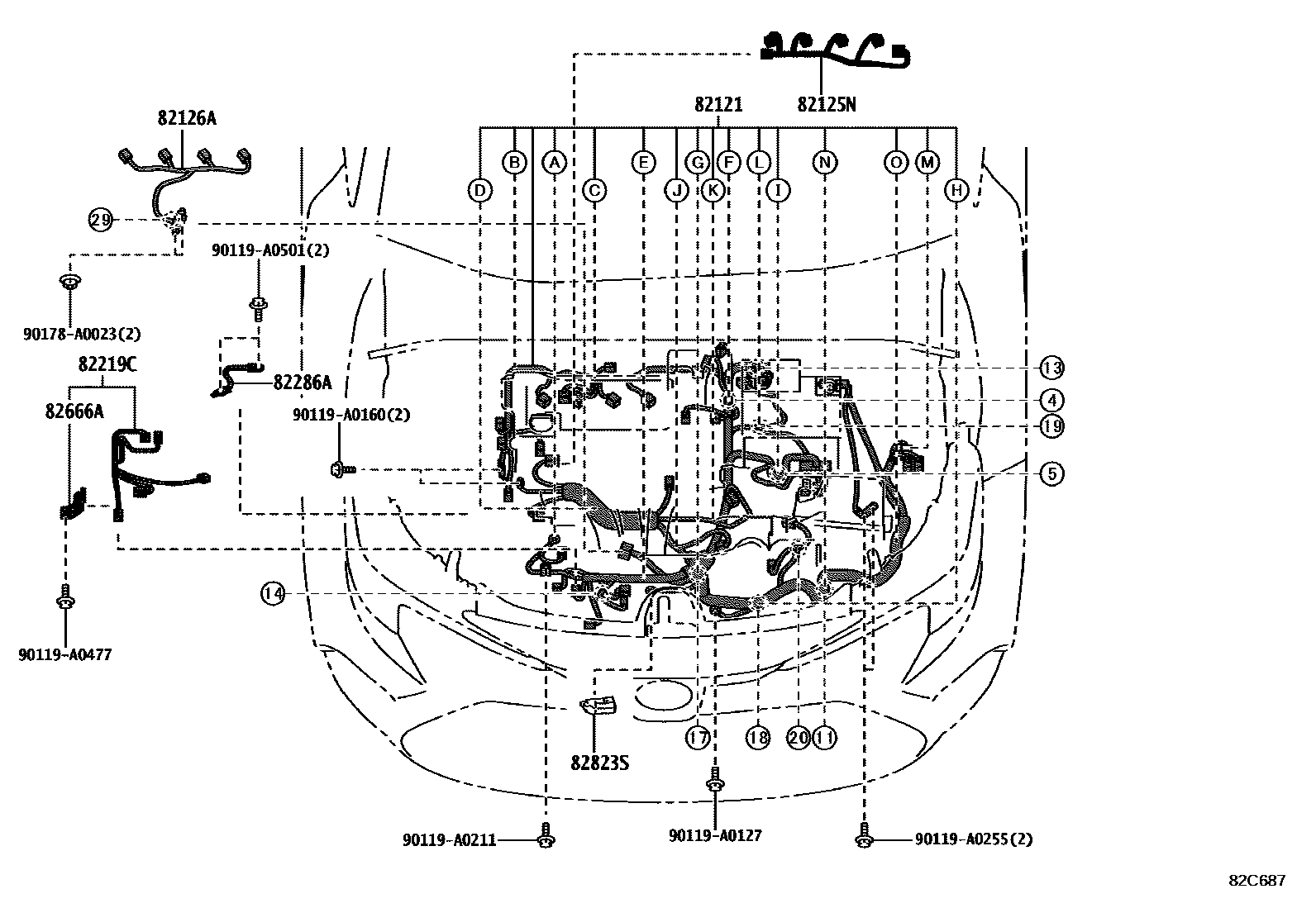

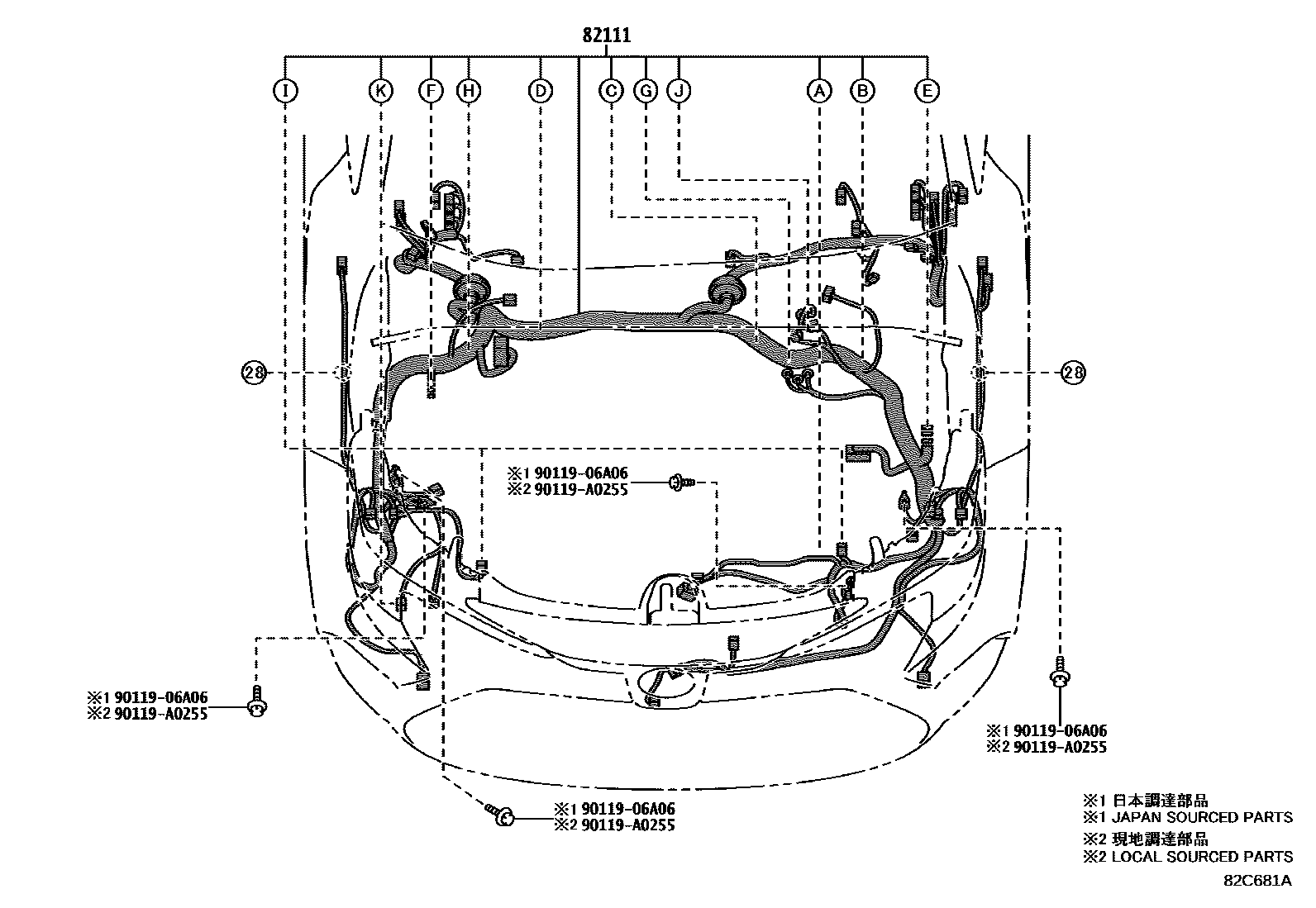

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 26 images and 108 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-F2B60 · 82111-F2B61 · 82111-F2C30 · 82111-F2C31 · 82111-F2C80 · 82111-F2C81 · 82111-F2C90 · 82111-F2C91 · 82111-F2D70 · 82111-F2D71 · 82111-F2D90 · 82111-F2D91 · 82111-F2E20 · 82111-F2E21 · 82111-F2E22 · 82111-FE130 · 82111-FE140 · 82111-FEP90 · 82111-FEP91 · 82111-FEQ00 · 82111-FEQ01 · 82111-FEQ02 · 82111-FEQ10 · 82111-FEQ11 · 82111-FEQ20 · 82111-FEQ21 · 82111-FEQ30 · 82111-FEQ31 · 82115-02U00 · 82115-F2E30 · 82115-F2E40 · 82115-F2G00 · 82115-F2Q60 · 82115-F2W60 · 82115-F2W90 · 82115-F2X00 · 82115-F2X30 · 82115-F2X40 · 82115-F2X50 · 82115-F2X60 |
| 82121 | Engine wiring harness | 82121-0ZK50 · 82121-0ZK60 · 82121-0ZL20 · 82121-0ZL21 · 82121-0ZU90 · 82121-0ZV10 · 82121-0ZV11 · 82121-0ZY30 · 82121-0ZZ00 · 82121-0ZZ01 · 82121-0ZZ10 · 82121-0ZZ11 |
| 82124 | Engine No. 4 wiring harness | 82124-02070 |
| 82125N | Engine No. 5 wiring harness | 82125-02590 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-02180 |
| 82141 | Dashboard wiring harness | 82141-F2480 · 82141-F2481 · 82141-F2482 · 82141-F2490 · 82141-F2491 · 82141-F2492 · 82141-F2500 · 82141-F2501 · 82141-F2502 · 82141-F2540 · 82141-F2541 · 82141-F2542 · 82141-F2560 · 82141-F2561 · 82141-F2562 · 82141-F2570 · 82141-F2571 · 82141-F2572 · 82141-F2580 · 82141-F2581 · 82141-F2582 · 82141-F2600 · 82141-F2601 · 82141-F2602 · 82141-F2603 · 82141-F2610 · 82141-F2611 · 82141-F2612 · 82141-F2660 · 82141-F2661 · 82141-F2662 · 82141-F2K90 · 82141-F2K91 · 82141-F2K92 · 82141-F2L10 · 82141-F2L11 · 82141-F2L12 · 82141-F2L20 · 82141-F2L21 · 82141-F2L22 · 82145-F2E40 · 82145-F2E41 · 82145-F2E42 · 82145-F2F60 · 82145-F2F61 · 82145-F2F62 · 82145-F2F70 · 82145-F2F71 · 82145-F2Y40 · 82145-F2Y41 · 82145-F2Y50 · 82145-F2Y51 · 82145-FE060 · 82145-FE061 · 82145-FE080 · 82145-FE081 · 82145-FE082 · 82145-FEB40 · 82145-FEB41 · 82145-FEB42 · 82145-FEB43 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02K40 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02530 |

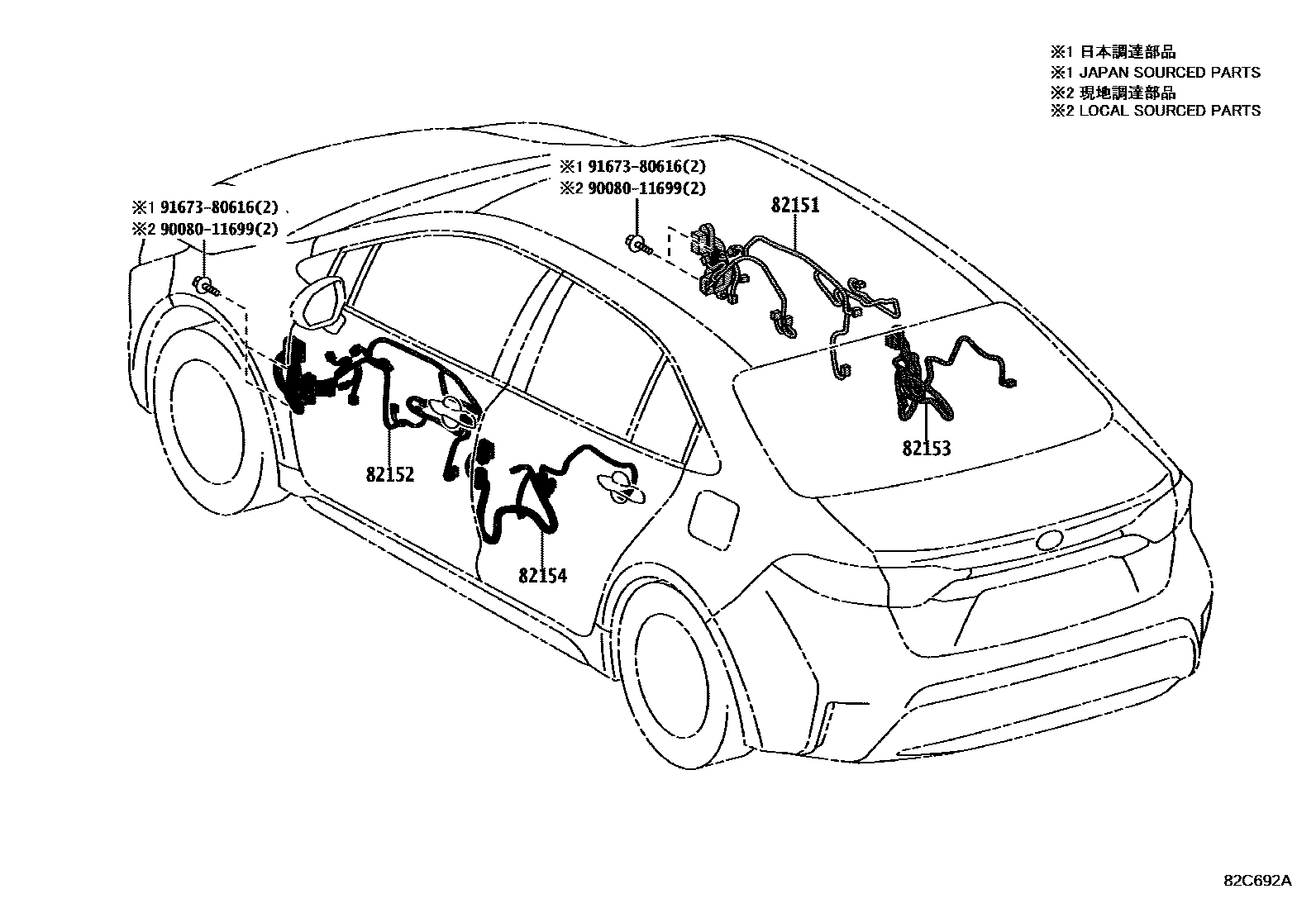

| 82151 | Right front door wiring harness | 82151-0ZL40 · 82151-0ZL41 · 82151-0ZL50 · 82151-0ZL51 · 82151-0ZM20 · 82151-0ZM30 · 82151-0ZM31 · 82151-0ZT50 · 82151-0ZT51 · 82151-0ZT60 · 82151-0ZT61 · 82151-0ZW90 · 82151-0ZW91 · 82197-02B70 · 82197-02B80 · 82197-02B90 · 82197-02C00 |
| 82152 | Left front door wiring harness | 82152-0ZJ90 · 82152-0ZJ91 · 82152-0ZK00 · 82152-0ZK01 · 82152-0ZK70 · 82152-0ZK80 · 82152-0ZK81 · 82152-0ZS60 · 82152-0ZS61 · 82152-0ZS70 · 82152-0ZS71 · 82152-0ZV70 · 82152-0ZV71 · 82198-02760 · 82198-02770 · 82198-02780 · 82198-02790 |
| 82153 | Rear door wiring harness No. 1 | 82153-02E80 · 82153-02E81 · 82153-02E90 · 82153-02E91 · 82153-02G30 · 82153-02J00 · 82153-02J01 · 82153-02J10 · 82153-02J11 · 82153-02K40 · 82153-02K50 · 82153-02K60 |
| 82154 | Rear door wiring harness No. 2 | 82154-02D00 · 82154-02D01 · 82154-02D10 · 82154-02D11 · 82154-02F00 · 82154-02F01 · 82154-02F10 · 82154-02F11 · 82154-02G50 · 82154-02G60 · 82154-02G70 · 82154-02G80 |
| 82161 | floor wiring harness | 82161-F2660 · 82161-F2661 · 82161-F2662 · 82161-F2670 · 82161-F2671 · 82161-F2672 · 82161-F2880 · 82161-F2881 · 82161-F2882 · 82161-F2890 · 82161-F2891 · 82161-F2892 · 82161-F2A10 · 82161-F2A11 · 82161-F2A12 · 82161-F2A20 · 82161-F2A21 · 82161-F2A22 · 82161-FE420 · 82161-FE421 · 82161-FE430 · 82161-FE440 · 82161-FE441 · 82161-FE490 · 82161-FED10 · 82161-FED20 · 82161-FED21 · 82161-FED40 · 82161-FED41 · 82161-FED50 · 82161-FED51 · 82161-FED60 · 82161-FED61 · 82161-FED70 · 82161-FED71 · 82161-FED80 · 82161-FED81 · 82161-FEE10 · 82161-FEE11 · 82161-FEE20 · 82161-FEE21 · 82161-FES60 · 82161-FES61 · 82161-FES80 · 82161-FES81 · 82161-FES90 · 82161-FES91 · 82199-02R61 · 82199-02R62 · 82199-02R71 · 82199-02R72 · 82199-02R81 · 82199-02R82 · 82199-0Z500 · 82199-0Z501 · 82199-0Z502 · 82199-0Z600 · 82199-0Z630 · 82199-0Z631 · 82199-0Z632 · 82199-0Z790 · 82199-0Z791 · 82199-0Z792 · 82199-0Z800 · 82199-0Z801 · 82199-0Z802 · 82199-0ZA90 · 82199-0ZB40 · 82199-0ZB90 · 82199-0ZB91 · 82199-0ZB92 · 82199-0ZC00 · 82199-0ZC01 · 82199-0ZC02 · 82199-0ZV70 · 82199-0ZV71 · 82199-0ZV72 · 82199-0ZV90 · 82199-0ZV91 · 82199-0ZV92 · 82199-0ZW00 · 82199-0ZW01 · 82199-0ZW02 · 82199-0ZW50 · 82199-0ZW51 · 82199-0ZW52 · 82199-0ZW70 · 82199-0ZW71 |
| 82171 | Roof No. 1 wiring harness | 82171-0ZE50 · 82171-0ZE51 · 82171-0ZQ90 · 82171-0ZQ91 · 82171-0ZR00 · 82171-0ZR01 · 82171-0ZR10 · 82171-0ZR11 · 82171-0ZR20 · 82171-0ZR21 · 82171-F2D40 · 82171-F2D50 · 82171-F2D60 |
| 82187 | Rear window wiring harness No. 2 | 82187-02330 |

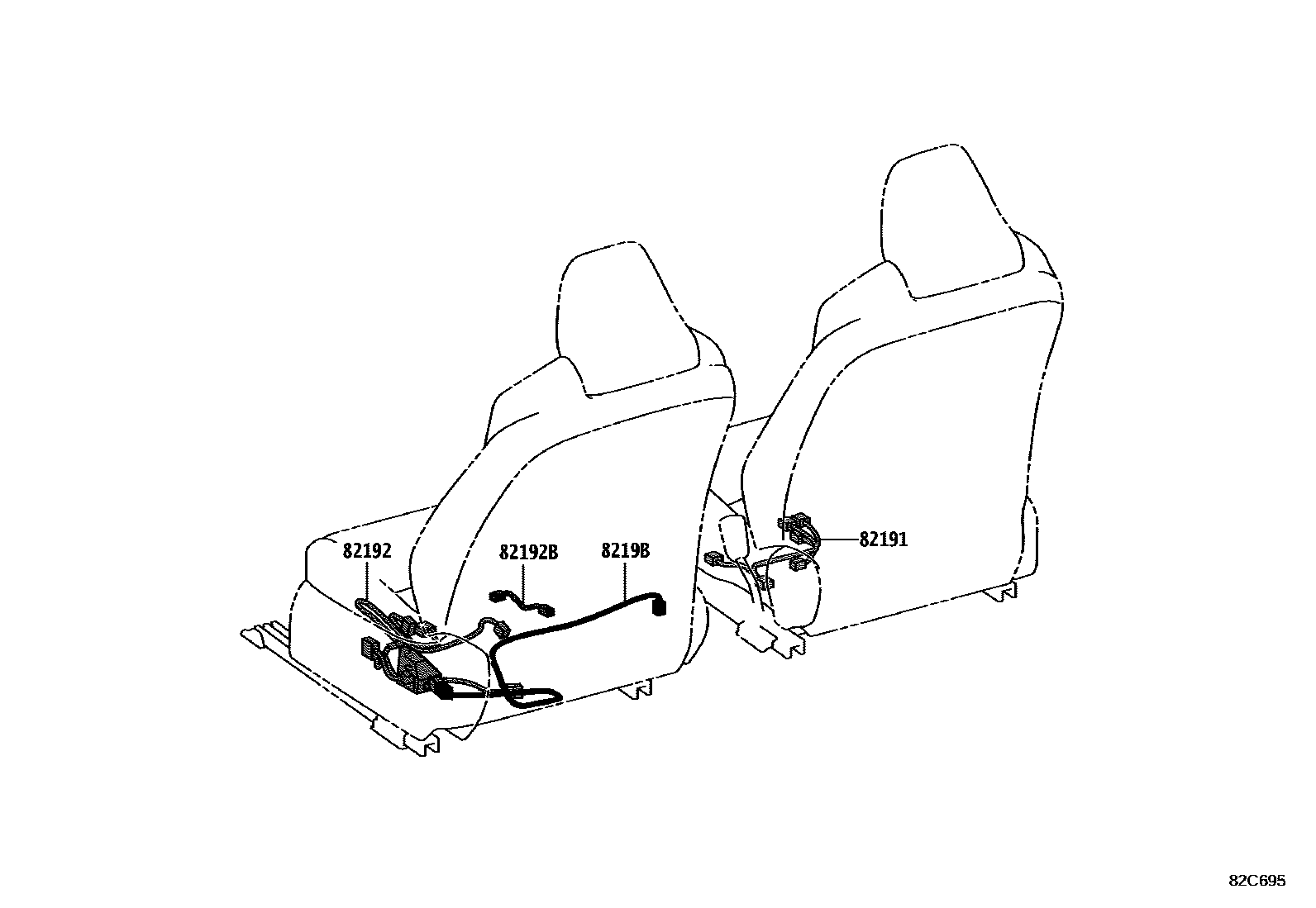

| 82191 | Front right seat wiring harness | 82191-02190 · 82191-02350 |
| 82192 | Front left seat wiring harness | 82192-02210 · 82192-02220 · 82192-02310 · 82192-02330 |
| 82192B | Wire harness No. 2, left side of front seat | 82192-0R130 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-02200 · 8219B-02210 · 8219B-02220 |
| 82219C | sensor harness | 82219-02040 · 82219-0A040 |
| 82286A | Line 2 | 82286-02070 · 82286-02080 |
| 82666A | Connector holder No. 2 | 82666-12490 |
| 82666B | No. 3 connector holder | 82666-60220 |
| 82666C | No. 4 connector holder | 82666-12680 |
| 82666D | No. 5 connector holder | 82666-26180 |
| 82666E | No. 6 connector holder | 82666-12670 |
| 82666F | No. 7 connector holder | 82666-22070 |
| 82666G | No. 8 connector holder | 82666-26180 |

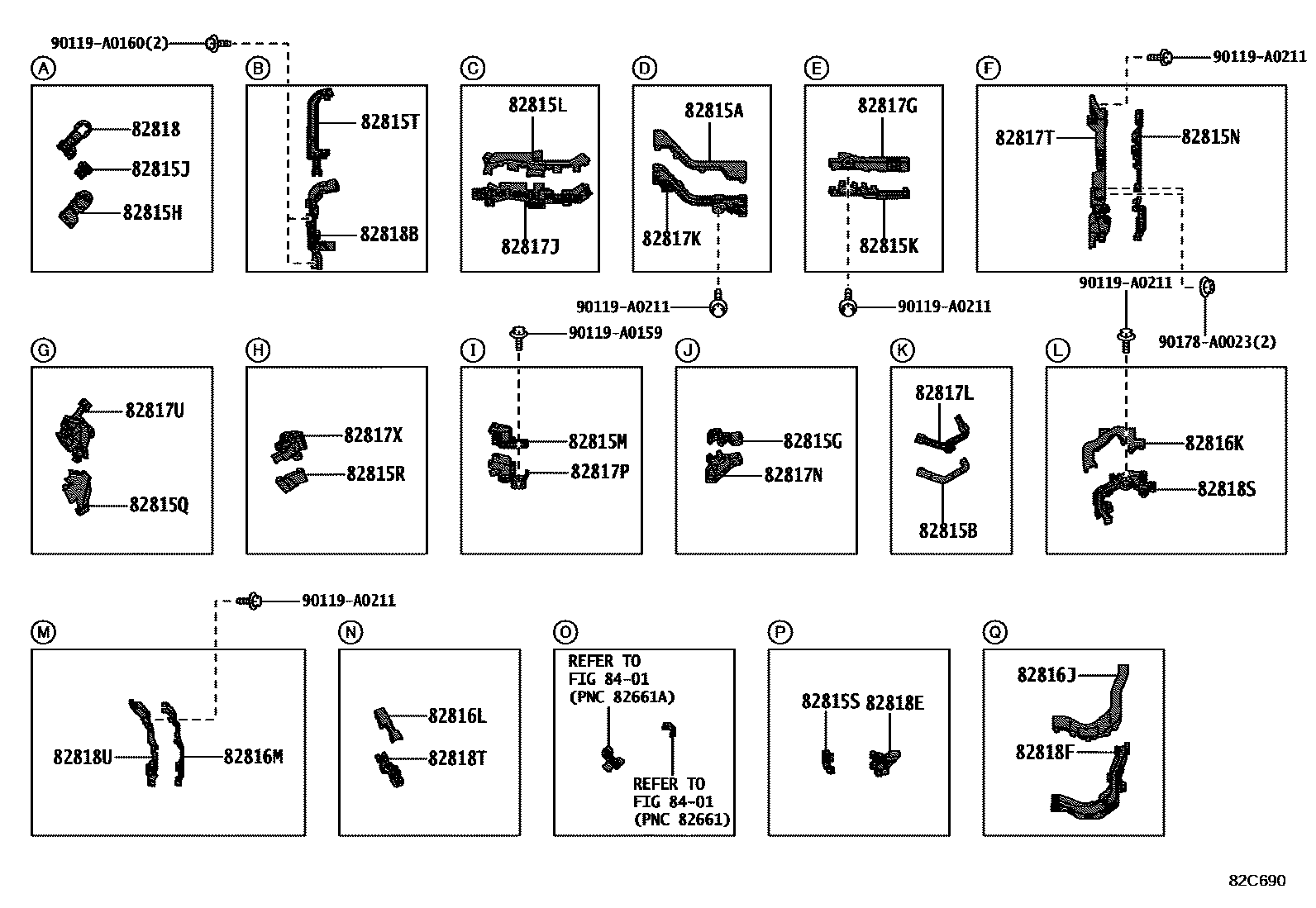

| 82815A | Wiring harness protector cover | 82815-12D80 |
| 82815B | Wiring harness protector cover | 82815-12E90 |
| 82815G | Wiring harness protector cover | 82815-12E80 · 82815-12K70 |
| 82815H | Wiring harness protector cover | 82815-33J10 |
| 82815J | No. 7 wire harness protector cover | 82815-33L00 |
| 82815K | No. 8 wire harness protector cover | 82815-12E00 · 82815-12K40 |
| 82815L | No. 9 wire harness protector cover | 82815-12D60 |
| 82815M | No. 10 wire harness protector cover | 82815-12800 · 82815-12E70 |
| 82815N | No. 11 wire harness protector cover | 82815-12790 · 82815-12E10 |
| 82815P | No. 12 wire harness protector cover | 82815-12F20 |
| 82815Q | No. 13 wire harness protector cover | 82815-12E20 · 82815-12K50 |
| 82815R | No. 14 wire harness protector cover | 82815-12E30 · 82815-12K60 |
| 82815S | No. 15 wire harness protector cover | 82815-12F60 |
| 82815T | No. 16 wire harness protector cover | 82815-12B00 |
| 82815V | No. 1 wire harness protector cover | 82815-12L00 |
| 82815W | No. 2 wire harness protector cover | 82815-12L10 |
| 82815X | No. 3 wire harness protector cover | 82815-12L20 |
| 82815Y | COUV., PROTECTEUR FAIS. FILS ELEC., NO.4 | 82815-12L30 |
| 82816B | COUV., PROTECTEUR FAIS. FILS ELEC., NO.1 | 82815-12D10 |
| 82816J | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.7 | 82815-12F70 |
| 82816K | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.8 | 82815-12E40 |
| 82816L | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.9 | 82815-12E60 |
| 82816M | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.10 | 82815-12E50 |
| 82816N | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.11 | 82815-12L40 |
| 82817 | No. 1 wire harness protection device | 82817-12Y70 |
| 82817A | No. 2 wire harness protection device | 82817-12Y80 |
| 82817B | No. 3 wire harness protection device | 82817-12Y90 |
| 82817C | No. 4 wire harness protection device | 82817-12Z00 |
| 82817D | No. 5 wire harness protection device | 82817-12Z20 |
| 82817E | No. 6 wire harness protection device | 82817-12Z10 |
| 82817F | No. 7 wire harness protection device | 82817-12Z50 |
| 82817G | No. 8 wire harness protection device | 82817-12S00 · 82817-12V60 |
| 82817J | No. 9 wire harness protection device | 82817-12R60 |
| 82817K | No. 10 wire harness protection device | 82817-12R80 |
| 82817L | No. 11 wire harness protection device | 82817-12S90 |
| 82817M | No. 12 wire harness protection device | 82817-12T20 |
| 82817N | No. 13 wire harness protection device | 82817-12S80 · 82817-12V90 |
| 82817P | No. 14 wire harness protection device | 82817-12Q80 · 82817-12S70 |
| 82817T | No. 15 wire harness protection device | 82817-12Q70 · 82817-12S10 |
| 82817U | No. 16 wire harness protection device | 82817-12S20 · 82817-12V70 |
| 82817X | No. 17 wire harness protection device | 82817-12S30 · 82817-12V80 |
| 82818 | No. 2 wire harness protection device | 82817-33S70 |
| 82818B | No. 3 wire harness protection device | 82817-12V00 |
| 82818E | No. 6 wire harness protection device | 82817-12T60 |
| 82818F | No. 7 wire harness protection device | 82817-12T70 |
| 82818G | No. 8 wire harness protection device | 82817-12W30 |
| 82818H | PROTECTEUR, FAISCEAU DE FILS, NO.9 | 82817-12V50 |
| 82818S | PROTECTEUR, FAISCEAU DE FILS, NO.15 | 82817-12S40 |
| 82818T | PROTECTEUR, FAISCEAU DE FILS, NO.16 | 82817-12S60 |
| 82818U | PROTECTEUR, FAISCEAU DE FILS, NO.17 | 82817-12S50 |
| 82821A | Connector cover | 82821-12740 |
| 82821E | Connector cover | 82821-30650 |
| 82821G | Connector cover (for diagnostics) | 82821-33590 |
| 82821H | Connector cover | 82821-12C20 · 82821-33310 · 82821-33610 |
| 82821M | Connector cover | 82821-33620 · 82821-60100 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-12B60 · 82821-33630 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-33650 |
| 82821R | Connector cover | 82821-33660 |
| 82821U | Connector cover | 82821-33690 |
| 82821V | Connector cover | 82821-33700 · 82821-35050 |
| 82821W | Connector cover | 82821-33750 |
| 82821X | Connector cover | 82821-33780 |
| 82821Y | COUVERCLE, CONNECTEUR | 82821-33790 |
| 82823S | BOUCHON, BORNE DEMARREUR | 28192-F2090 · 82823-12120 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82H21C | CACHE, CONNECTEUR | 82821-33800 |
| 82H21D | CACHE, CONNECTEUR | 82821-33810 |
| 82H21G | CACHE, CONNECTEUR | 82821-33830 |
| 82H21H | CACHE, CONNECTEUR | 82821-33860 |
| 82H21J | CACHE, CONNECTEUR | 82821-33A00 |
| 82H21K | CACHE, CONNECTEUR | 82821-50510 |
| 82H21L | CACHE, CONNECTEUR | 82821-12750 |
| 82H21M | CACHE, CONNECTEUR | 82821-12B40 |
| 82H21N | CACHE, CONNECTEUR | 82821-30600 |
| 82H21P | CACHE, CONNECTEUR | 82821-33490 |
| 82H21Q | CACHE, CONNECTEUR | 82821-33810 |
| 82H21R | CACHE, CONNECTEUR | 82821-33890 |
| 82H21S | CACHE, CONNECTEUR | 82821-20510 |
| 890C0 | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.1 | 890C0-02010 · 890C0-02150 |
| 890C0A | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.2 | 890C0-02020 · 890C0-02160 |
