Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 31 PNC and OE references.

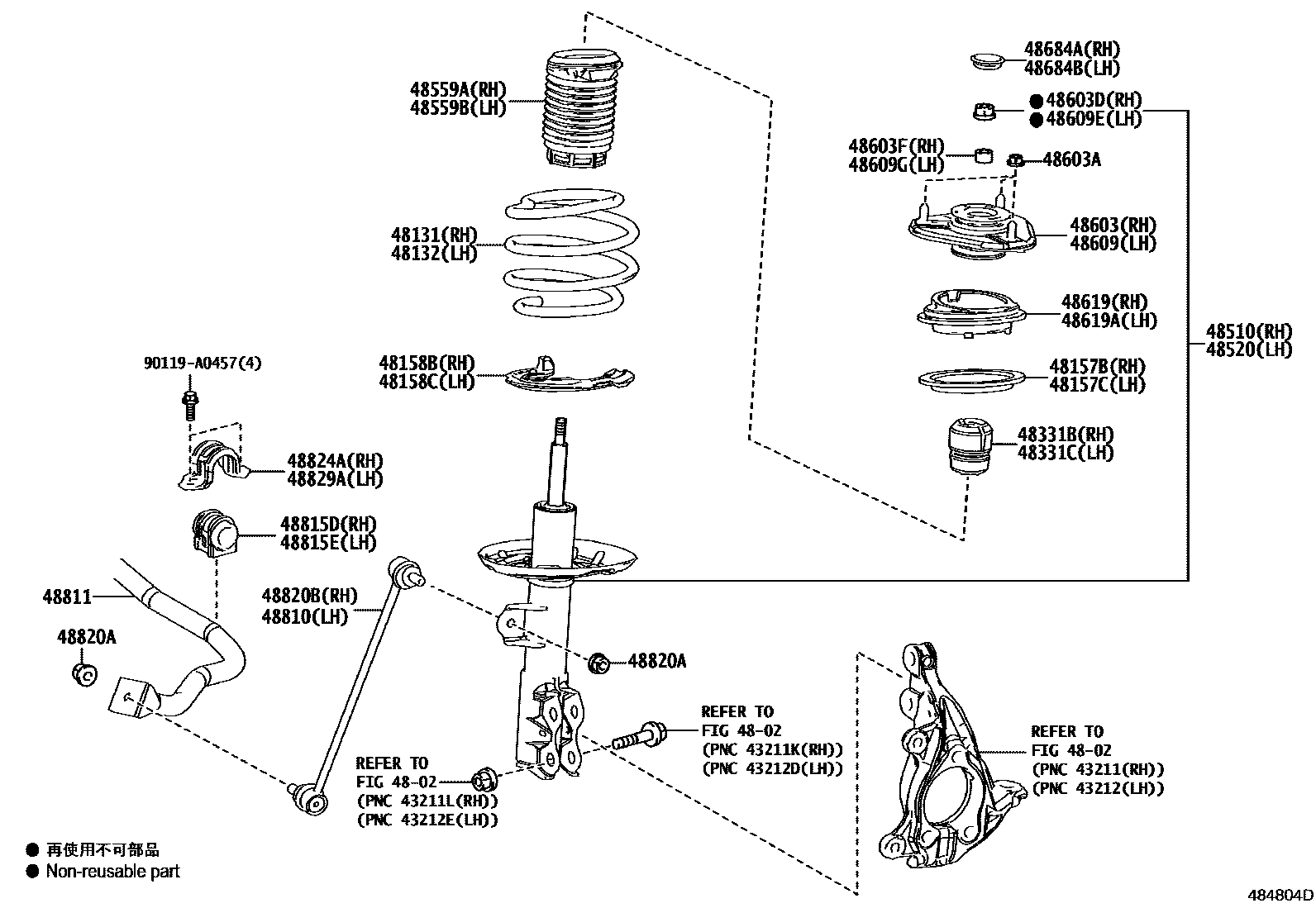

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 484804D
Front Spring & Shock Absorber — 484804D (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-02Y30 · 48131-02Y40 · 48131-02Y70 · 48131-0ZB20 · 48131-0ZB30 · 48131-YY050
48132Left front coil spring48131-02Y30 · 48131-02Y40 · 48131-02Y70 · 48131-0ZB20 · 48131-0ZB30 · 48131-YY050
48157BFront coil spring upper right vibration isolation pad48157-02340
48157CFront coil spring upper left vibration isolation pad48157-02340
48158BFront coil spring lower right vibration isolation pad48158-02130
48158CFront coil spring lower left vibration isolation pad48158-02130
48331BRight front spring buffer block48331-02150 · 48331-YY020
48331CLeft front spring buffer block48331-02150 · 48331-YY020
48510Right front shock absorber assembly48510-8Z399 · 48510-8Z400 · 48510-8Z401 · 48510-8Z459 · 48510-8Z603 · 48510-8Z604 · 48510-YY050
48520Left front shock absorber assembly48520-8Z253 · 48520-8Z254 · 48520-8Z255 · 48520-8Z306 · 48520-8Z425 · 48520-8Z426 · 48520-YY040
48559ARight front shock absorber No. 1 dust cover48559-02050
48559BLeft front shock absorber No. 1 dust cover48559-02050
48603Right front suspension bearing sub-assembly48609-02320
48603ANut (for front suspension mount)90178-A0077
48603DNut (for front mount to right front shock absorber)90177-A0019
48603FSpacer (for right front suspension mount)90387-15033
48609Left front suspension bearing sub-assembly48609-02320
48609ENut (for front mount to left front shock absorber)90177-A0019
48609GSpacer (for left front suspension mount)90387-15033
48619Bearing installed on the right sliding column48619-02010
48619ABearing installed on the left sliding column48619-02010
48684ARight front suspension support dust cover48684-52010
48684BLeft front suspension support dust cover48684-52010
48810Left front stabilizer bar link assembly48820-02110 · 48820-0A010
48811front stabilizer bar48811-02330 · 48811-02340 · 48811-YY020
48815DRight front stabilizer bar bushing48815-02340 · 48815-02350 · 48815-02610
48815ELeft front stabilizer bar bushing48815-02340 · 48815-02350 · 48815-02610
48820ANut (for front stabilizer bar link)90178-A0080
48820BRight front stabilizer bar link assembly48820-02110 · 48820-0A010
48824ARight front stabilizer bar bracket No. 148824-02100
48829ALeft front stabilizer bar bracket No. 148824-02100
