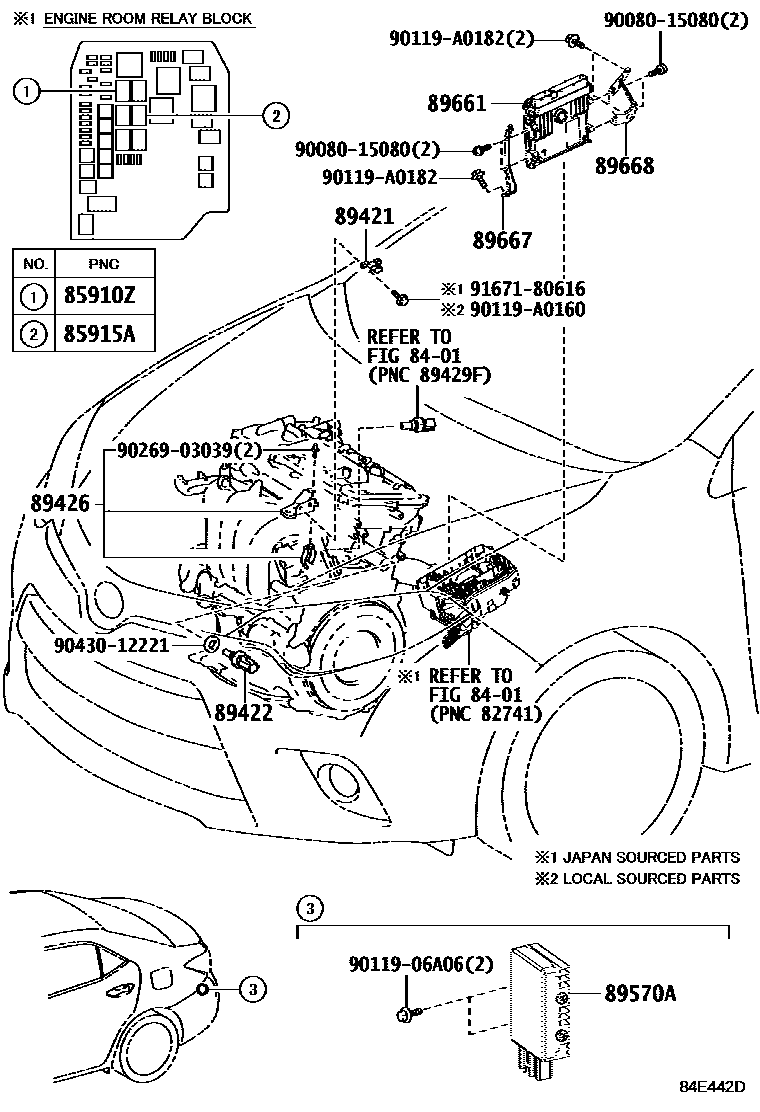

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 1 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910Z | Injection relay (for EFI) | 90080-87026 |
| 85915A | main relay | 90080-87026 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-13020 |
| 89570A | Fuel pump control ECU assembly | 89570-12390 |
| 89661 | Engine control ECU | 89661-0Z620 · 89661-0Z621 · 89661-0Z630 · 89661-0Z631 · 89661-0Z640 · 89661-0Z641 · 89661-0Z650 · 89661-0Z651 · 89661-0Z660 · 89661-0Z661 · 89661-0ZB40 · 89661-0ZB41 · 89661-0ZB50 · 89661-0ZB51 · 89661-0ZB60 · 89661-0ZB61 · 89661-0ZD30 · 89661-0ZD31 · 89661-0ZD40 · 89661-0ZD41 · 89661-0ZQ80 · 89661-0ZQ81 · 89661-0ZQ82 · 89661-0ZQ83 · 89661-0ZQ90 · 89661-0ZQ91 · 89661-0ZQ92 · 89661-0ZQ93 · 89661-0ZR00 · 89661-0ZR01 · 89661-0ZR02 · 89661-0ZR03 · 89661-0ZR10 · 89661-0ZR11 · 89661-0ZR12 |
| 89667 | Engine control ECU bracket | 89667-02320 |
| 89668 | No. 2 engine control ECU bracket | 89668-02300 |
