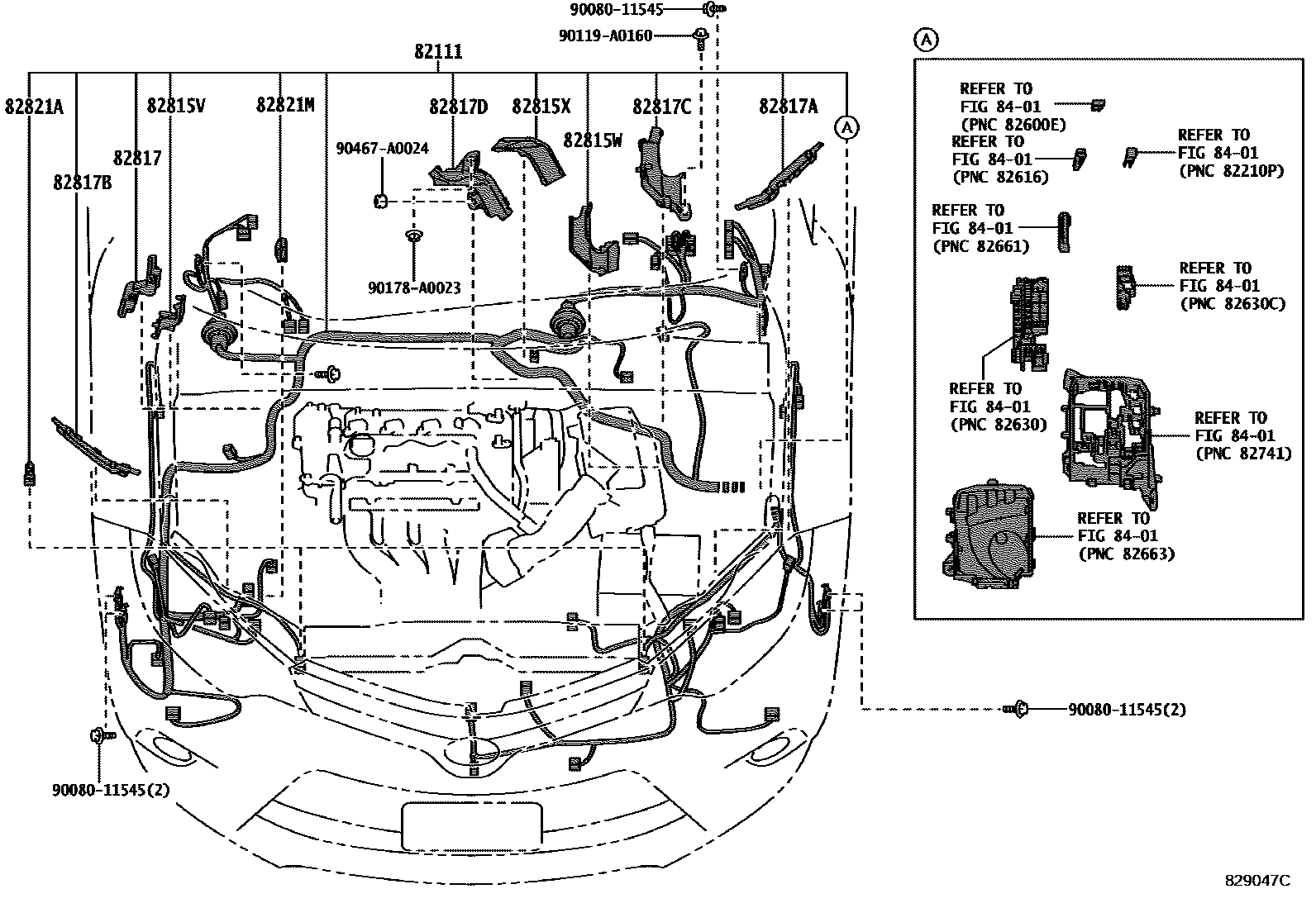

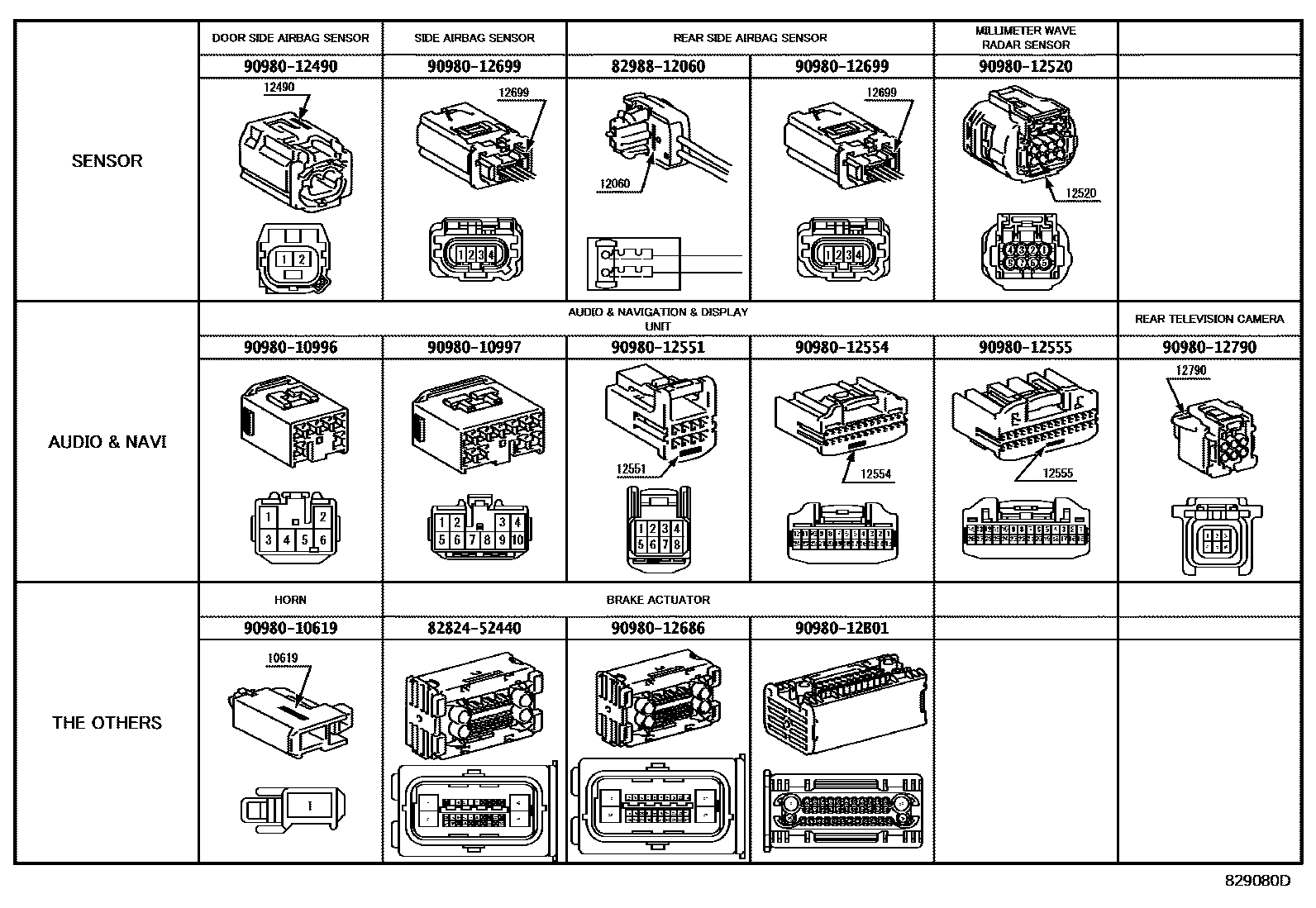

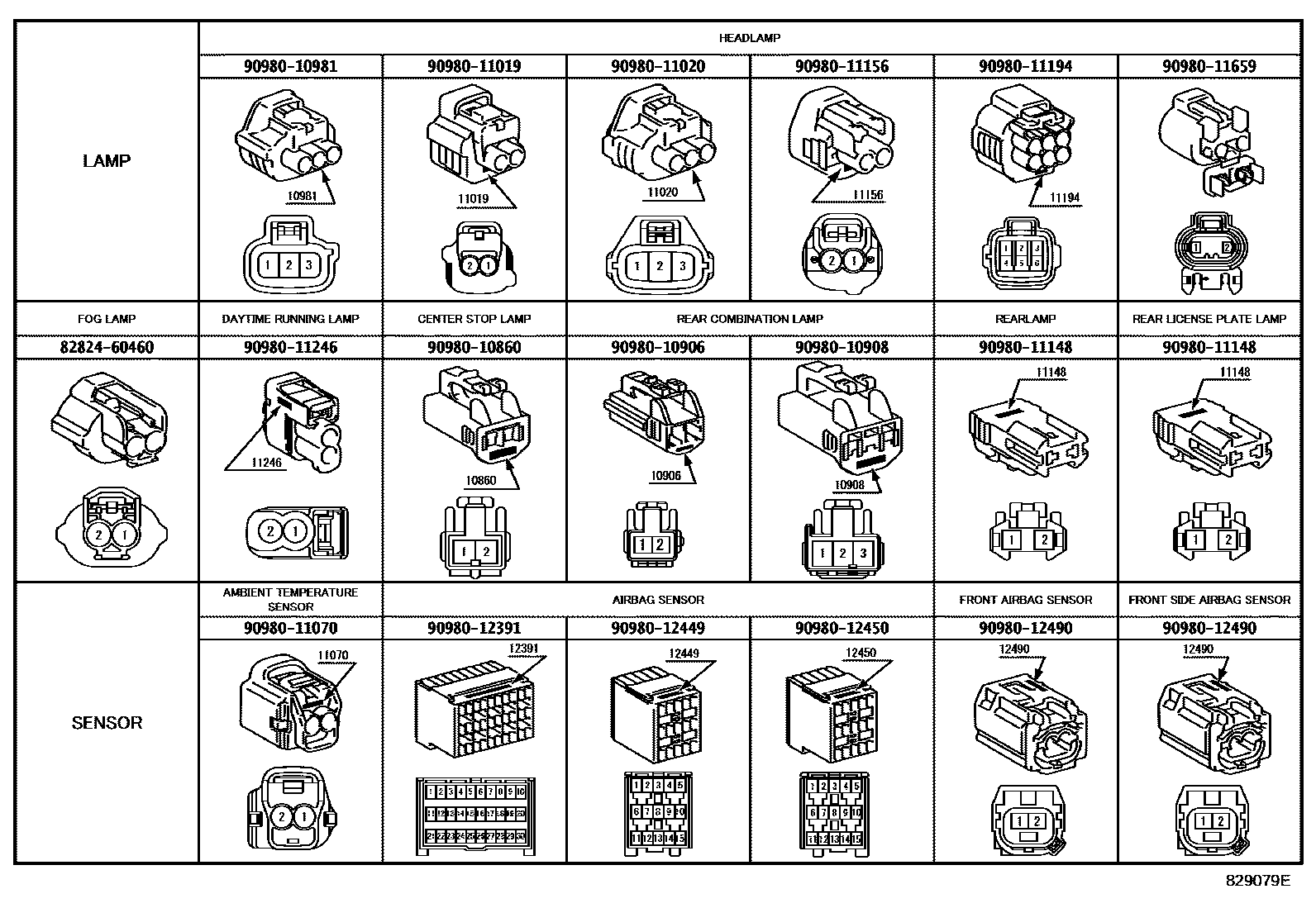

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 12 images and 56 PNC and OE references.
PNC and OE references

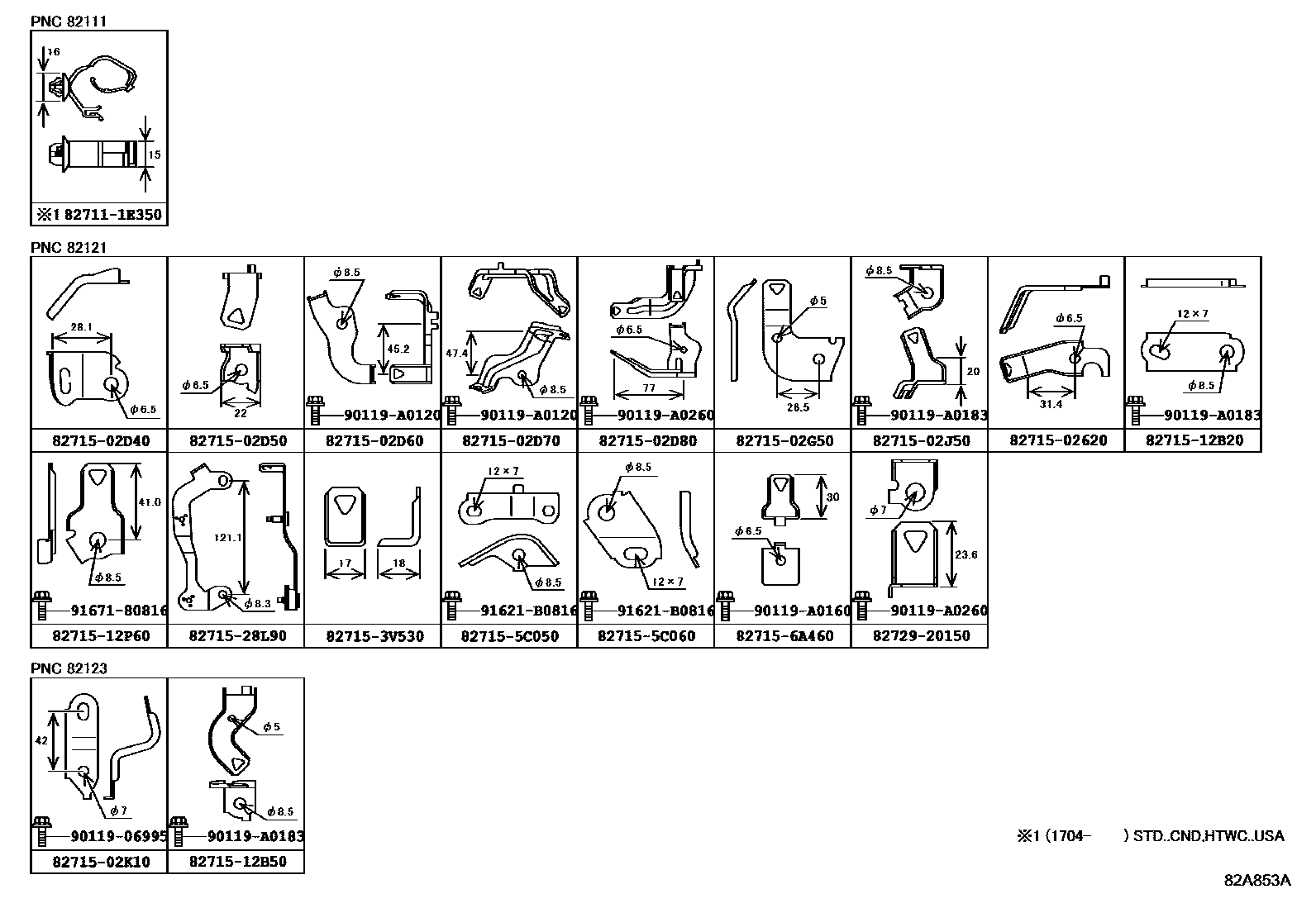

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82115-0ZB31 · 82115-0ZB40 · 82115-0ZB41 · 82115-0ZB50 · 82115-0ZB51 · 82115-0ZB60 · 82115-0ZB61 · 82115-0ZB70 · 82115-0ZB71 · 82115-0ZB80 · 82115-0ZB81 · 82115-0ZC00 · 82115-0ZC01 · 82115-0ZQ70 · 82115-0ZQ71 · 82115-0ZT70 · 82115-0ZT80 · 82115-0ZT90 · 82115-0ZU10 · 82115-0ZU20 · 82115-0ZU50 · 82115-0ZU60 · 82115-0ZU70 · 82115-0ZU80 · 82115-0ZU90 · 82115-F2350 · 82115-F2410 · 82115-F2420 · 82115-F2430 · 82115-F2440 · 82115-F2450 · 82116-0ZQ90 · 82116-0ZR00 · 82116-0ZR10 |

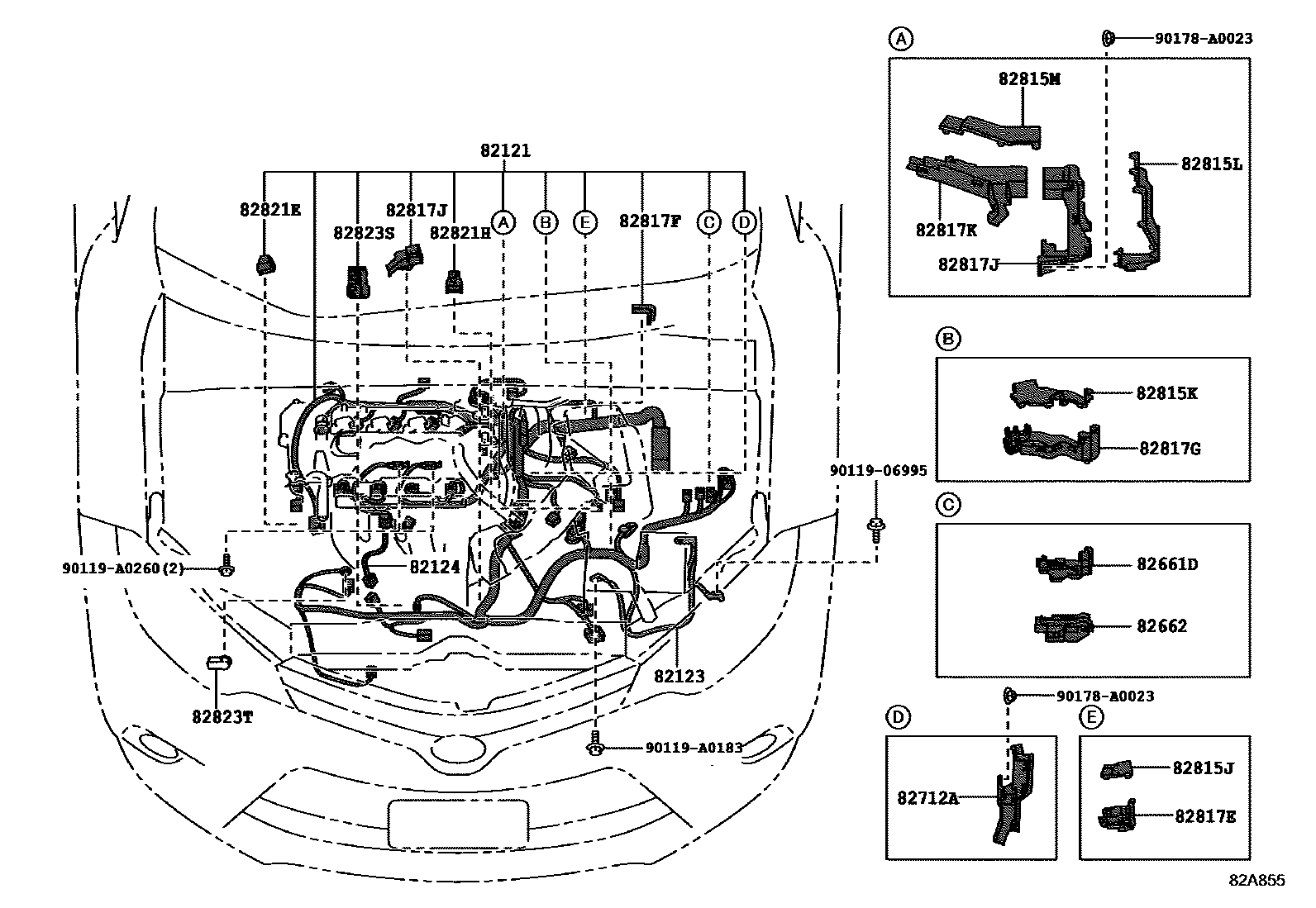

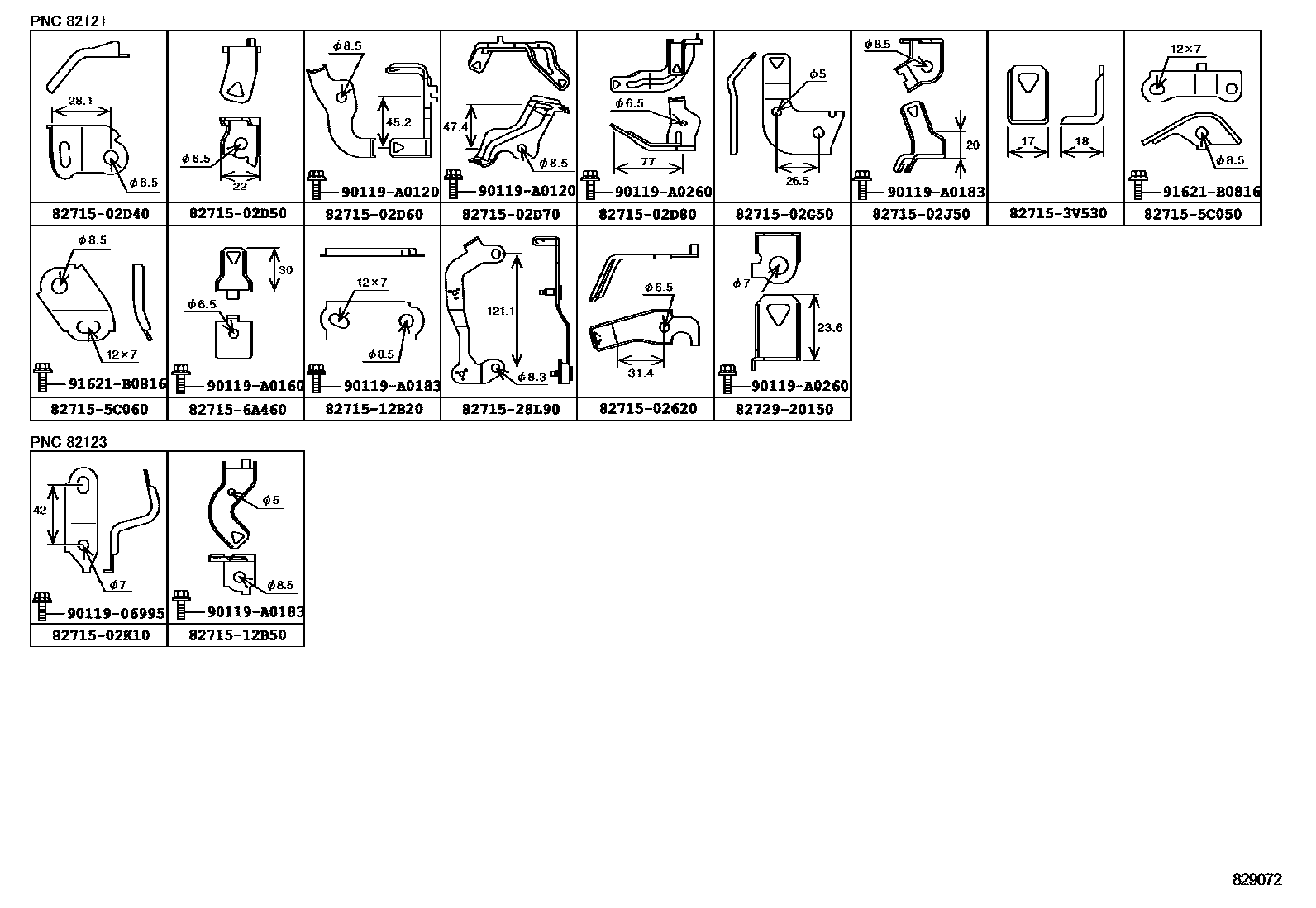

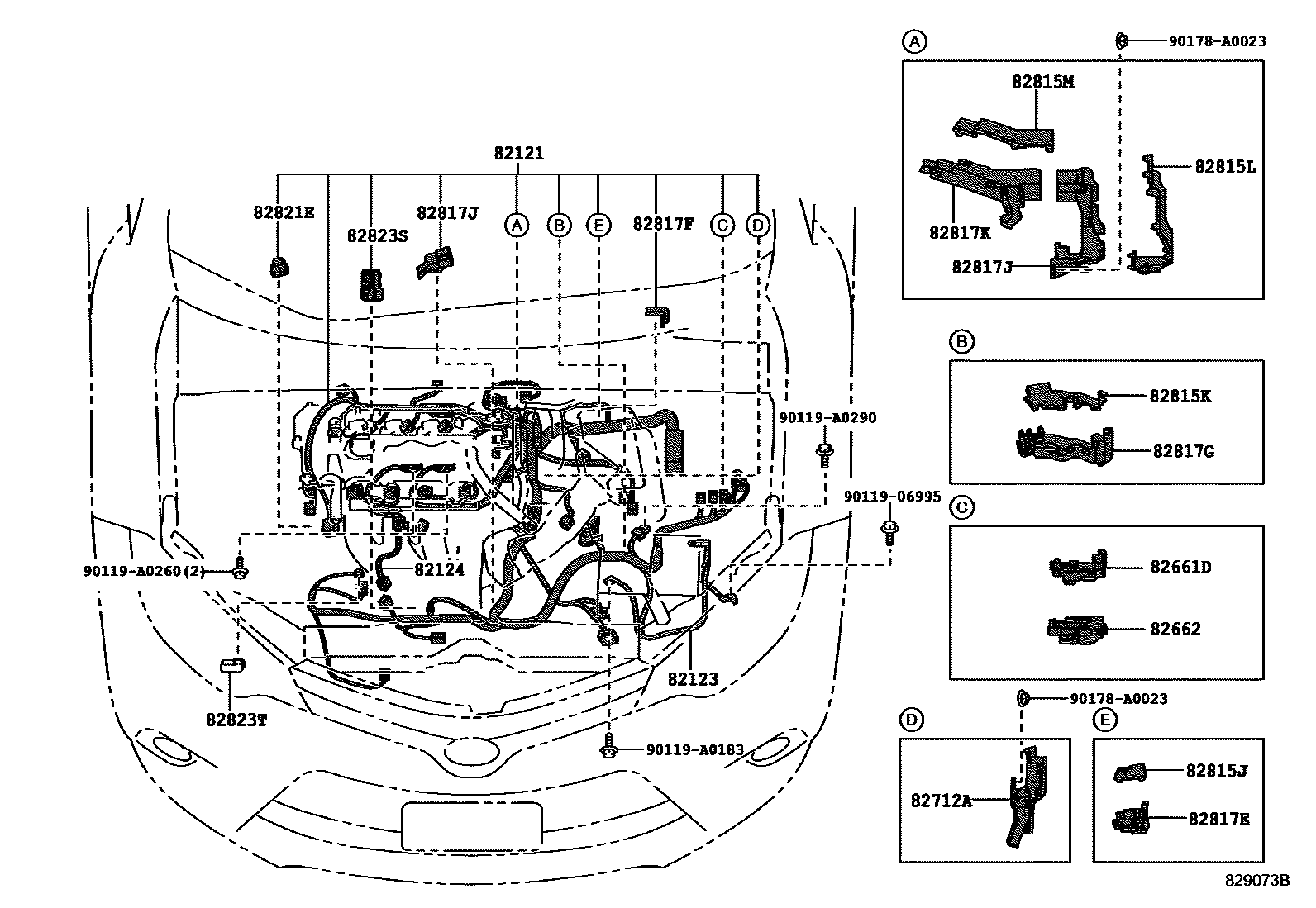

| 82121 | Engine wiring harness | 82121-0Z420 · 82121-0Z421 · 82121-0Z422 · 82121-0Z430 · 82121-0Z431 · 82121-0Z440 · 82121-0Z441 · 82121-0Z442 · 82121-0Z450 · 82121-0Z451 · 82121-0Z452 |
| 82123 | Engine No. 3 wiring harness | 82123-02600 · 82123-02700 · 82123-02710 · 82123-02720 |
| 82124 | Engine No. 4 wiring harness | 82124-02070 |

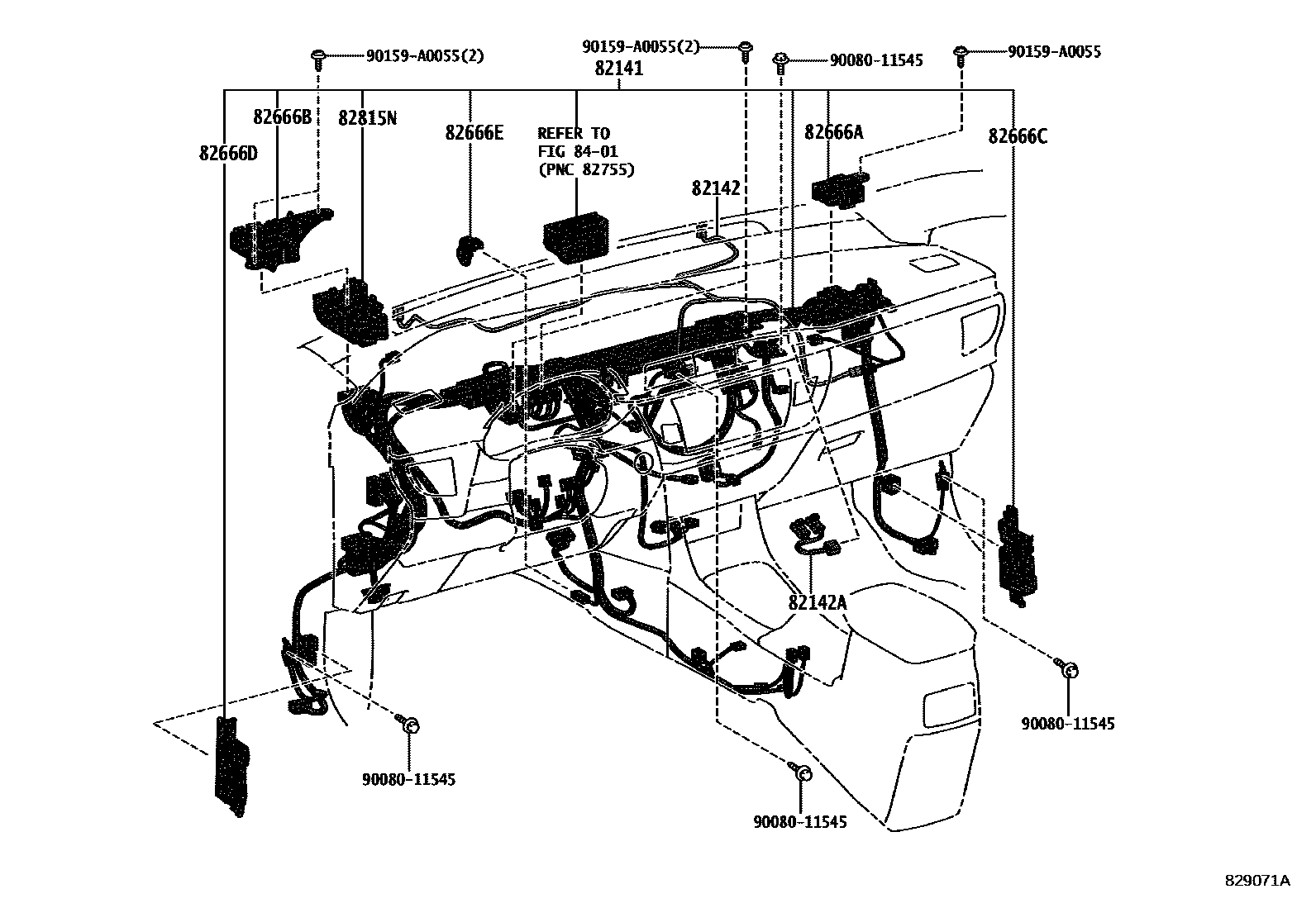

| 82141 | Dashboard wiring harness | 82117-0Z230 · 82117-0Z231 · 82117-0Z240 · 82117-0Z241 · 82117-0Z250 · 82117-0Z251 · 82118-0ZJ50 · 82118-0ZJ51 · 82118-0ZL70 · 82118-0ZL71 · 82118-0ZM00 · 82118-0ZM01 · 82118-0ZM20 · 82118-0ZM30 · 82118-0ZM31 · 82118-0ZM40 · 82118-0ZM41 · 82118-0ZM50 · 82118-0ZM51 · 82118-0ZM52 · 82118-0ZM60 · 82118-0ZM61 · 82118-0ZM70 · 82118-0ZM71 · 82118-0ZM80 · 82118-0ZM81 · 82118-0ZM90 · 82118-0ZM91 · 82118-0ZN00 · 82118-0ZN10 · 82118-0ZN11 · 82138-02L00 · 82138-02L01 · 82138-02L02 · 82138-0Z870 · 82138-0Z871 · 82138-0Z890 · 82138-0Z891 · 82138-0ZA00 · 82138-0ZA01 · 82138-0ZA20 · 82138-0ZA21 · 82138-0ZA30 · 82138-0ZA31 · 82138-0ZA80 · 82138-0ZA81 · 82138-0ZB00 · 82138-0ZB01 · 82138-0ZB10 · 82138-0ZB11 · 82138-0ZB20 · 82138-0ZB21 · 82138-0ZP10 · 82138-0ZP11 · 82138-0ZP20 · 82138-0ZP21 · 82138-0ZP40 · 82138-0ZP41 · 82141-F2860 · 82141-F2861 · 82141-F2870 · 82141-F2871 · 82141-F2880 · 82141-F2881 · 82141-F2890 · 82141-F2891 · 82141-F2A00 · 82141-F2A01 · 82141-F2A10 · 82141-F2A11 · 82145-F2320 · 82145-F2330 · 82145-F2340 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02380 · 82142-02390 · 82142-02530 · 82142-02540 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02390 |

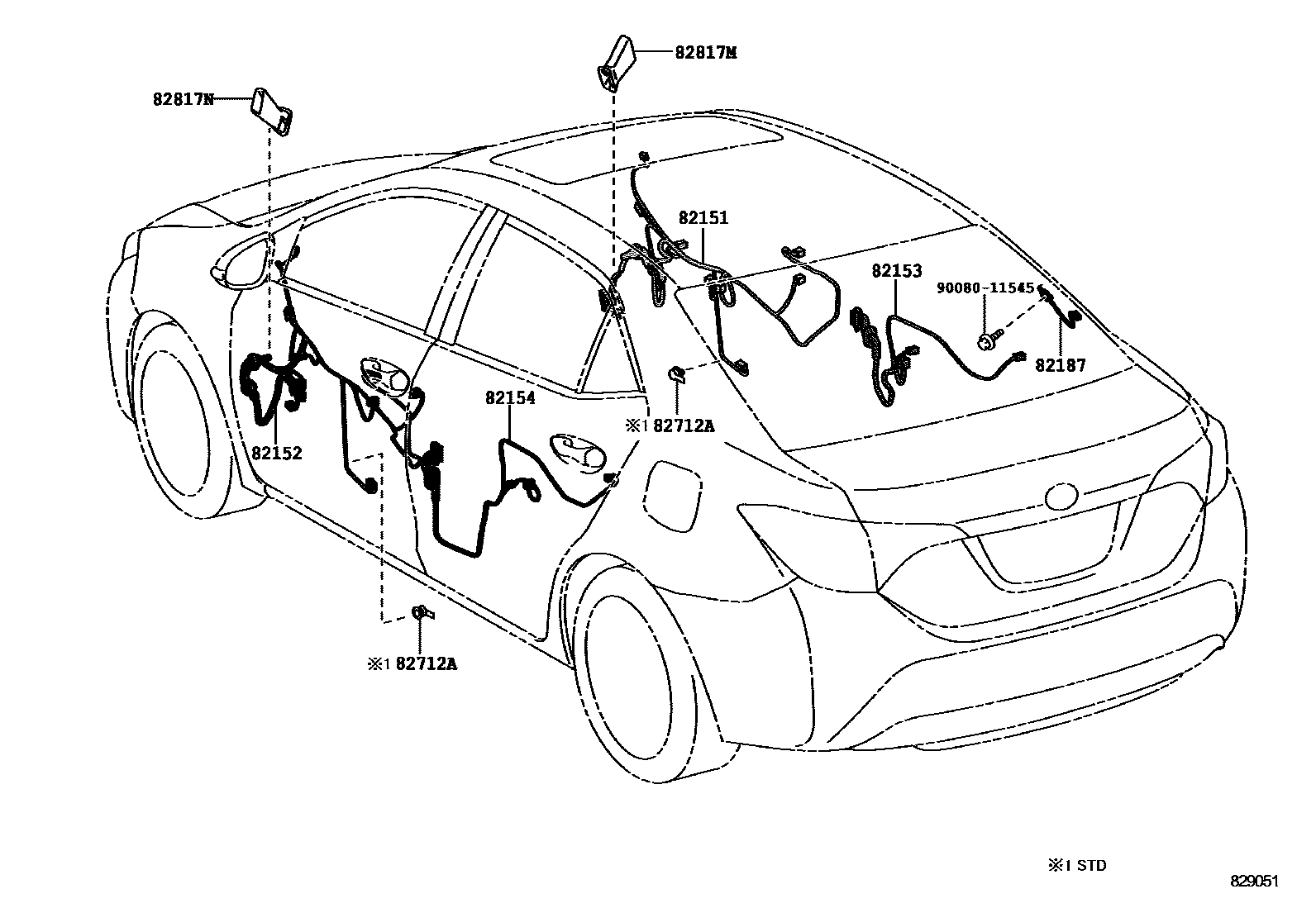

| 82151 | Right front door wiring harness | 82151-0Z540 · 82151-0Z541 · 82151-0Z542 · 82151-0Z560 · 82151-0Z561 · 82151-0Z562 · 82151-0Z570 · 82151-0Z571 · 82151-0Z610 · 82151-0Z611 · 82151-0Z612 · 82151-0Z620 · 82151-0Z621 · 82151-0Z622 |
| 82152 | Left front door wiring harness | 82152-0Z380 · 82152-0Z381 · 82152-0Z382 · 82152-0Z400 · 82152-0Z401 · 82152-0Z402 · 82152-0Z410 · 82152-0Z411 · 82152-0Z450 · 82152-0Z451 · 82152-0Z452 · 82152-0Z460 · 82152-0Z461 · 82152-0Z462 |
| 82153 | Rear door wiring harness No. 1 | 82153-02660 · 82153-02B50 |
| 82154 | Rear door wiring harness No. 2 | 82154-02500 · 82154-02890 |

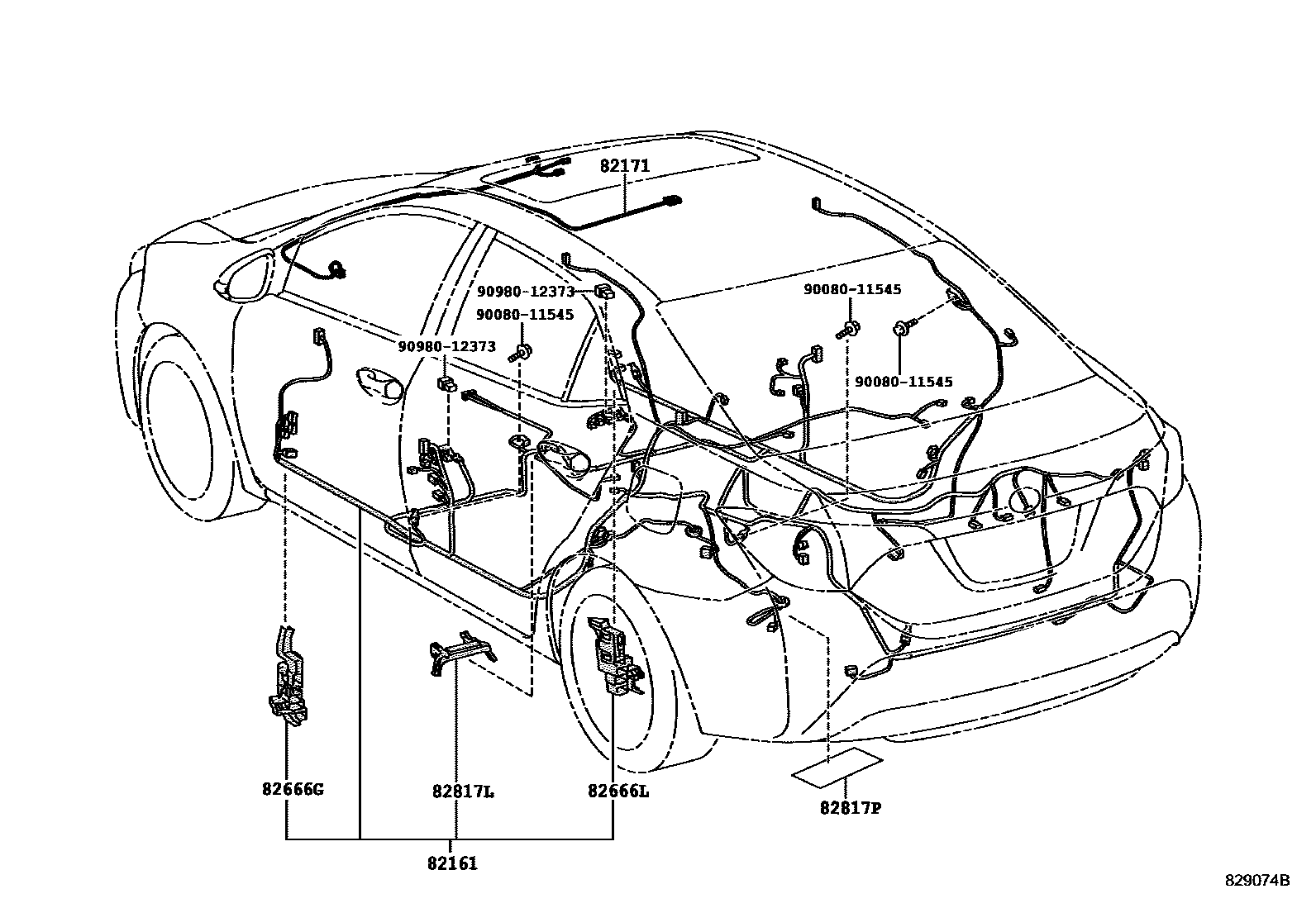

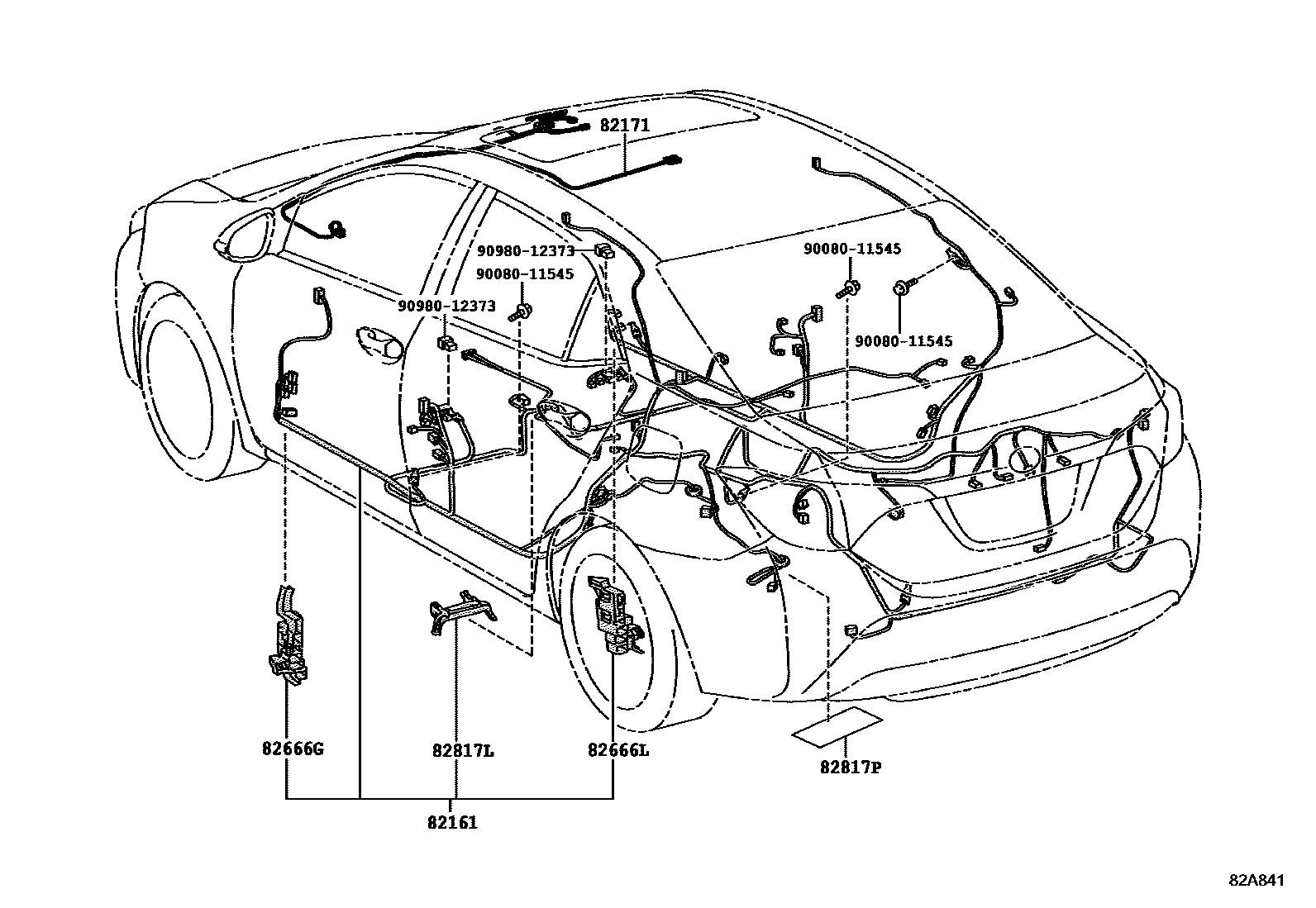

| 82161 | floor wiring harness | 82161-0Z570 · 82161-0Z580 · 82161-0Z581 · 82161-0Z582 · 82161-0Z590 · 82161-0Z591 · 82161-0Z592 · 82161-0ZL00 · 82161-0ZL01 · 82161-0ZL20 · 82161-0ZL21 · 82161-0ZL22 · 82161-0ZL50 · 82161-0ZL51 · 82161-0ZL52 · 82161-0ZS20 · 82161-0ZS21 · 82161-0ZS22 · 82161-0ZS30 · 82161-0ZS31 · 82161-0ZS32 · 82161-0ZS40 · 82161-0ZS41 · 82161-0ZS42 · 82161-0ZS50 · 82161-0ZS51 · 82161-0ZS52 · 82161-0ZS60 · 82161-0ZS61 · 82161-0ZS62 · 82161-0ZS70 · 82161-0ZS71 · 82161-0ZS72 · 82161-0ZS90 · 82161-0ZS91 · 82161-0ZS92 · 82161-0ZX60 · 82161-0ZX61 · 82161-0ZX70 · 82161-0ZX71 · 82161-0ZX72 · 82161-0ZX80 · 82161-0ZX81 · 82161-0ZX82 · 82161-0ZX90 · 82161-0ZX91 · 82161-0ZX92 · 82161-0ZY00 · 82161-0ZY01 · 82161-0ZY02 · 82161-0ZY10 · 82161-0ZY11 · 82161-0ZY12 · 82161-0ZY20 · 82161-0ZY21 · 82161-0ZY22 · 82161-0ZY30 · 82161-0ZY31 · 82161-0ZY32 · 82161-0ZY40 · 82161-0ZY41 · 82161-0ZY42 · 82161-F2U70 |
| 82171 | Roof No. 1 wiring harness | 82171-02K30 · 82171-0Z060 · 82171-0Z080 · 82171-0Z180 · 82171-0ZK60 · 82171-0ZK70 · 82171-0ZK71 · 82171-0ZK72 · 82171-0ZK80 · 82171-0ZK81 · 82171-0ZK82 · 82171-0ZK90 · 82171-0ZK91 · 82171-0ZK92 · 82171-F2500 · 82171-F2501 |
| 82187 | Rear window wiring harness No. 2 | 82187-02210 |

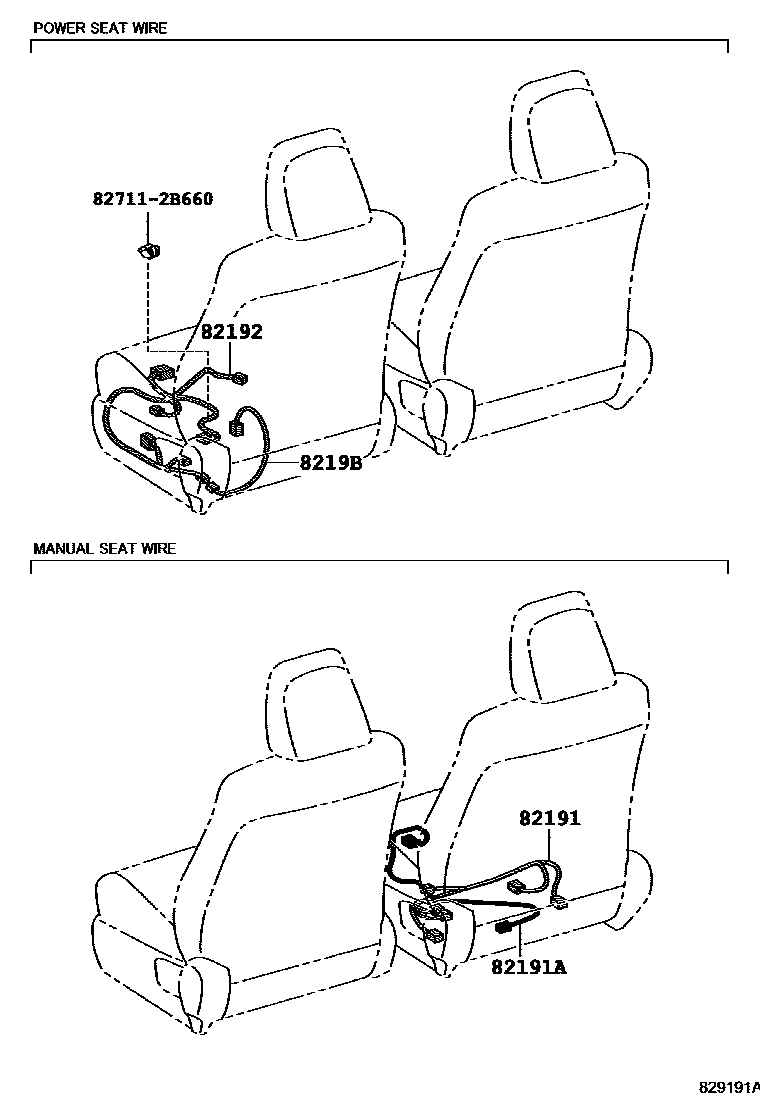

| 82191 | Front right seat wiring harness | 82191-02140 · 82191-02170 · 82191-0R040 · 82191-0R041 |
| 82191A | Front right seat wiring harness | 82191-02160 |
| 82192 | Front left seat wiring harness | 82191-02110 · 82191-02150 · 82191-02160 · 82192-02140 · 82192-02150 |
| 8219B | Wire harness No. 2, left side of front seat | 82191-06520 · 8219B-02060 |
| 82661D | No. 1 relay box side cover | 82661-12300 |
| 82662 | Relay box upper cover | 82662-12260 |
| 82666A | Connector holder No. 2 | 82666-02380 |
| 82666B | No. 3 connector holder | 82666-02400 |
| 82666C | No. 4 connector holder | 82666-02510 |
| 82666D | No. 5 connector holder | 82666-02520 |
| 82666E | No. 6 connector holder | 82666-02630 |
| 82666G | No. 8 connector holder | 82666-02490 |
| 82666L | No. 9 connector holder | 82666-02500 |
| 82712A | Wire harness bracket | 82712-12070 · 82712-28440 |
| 82815J | No. 7 wire harness protector cover | 82815-12180 |
| 82815K | No. 8 wire harness protector cover | 82815-12230 |
| 82815L | No. 9 wire harness protector cover | 82815-02250 |
| 82815M | No. 10 wire harness protector cover | 82815-02260 |
| 82815N | No. 11 wire harness protector cover | 82815-02330 |
| 82815V | No. 1 wire harness protector cover | 82815-02040 |
| 82815W | No. 2 wire harness protector cover | 82815-12250 |
| 82815X | No. 3 wire harness protector cover | 82815-12270 |
| 82817 | No. 1 wire harness protection device | 82817-02100 |
| 82817A | No. 2 wire harness protection device | 82817-02C40 |
| 82817B | No. 3 wire harness protection device | 82817-02C50 |
| 82817C | No. 4 wire harness protection device | 82817-12D50 |
| 82817D | No. 5 wire harness protection device | 82817-12D70 |
| 82817E | No. 6 wire harness protection device | 82817-02D70 |
| 82817F | No. 7 wire harness protection device | 82817-12860 |
| 82817G | No. 8 wire harness protection device | 82817-12D30 |
| 82817J | No. 9 wire harness protection device | 82817-02760 · 82817-68170 |
| 82817K | No. 10 wire harness protection device | 82817-02770 |
| 82817L | No. 11 wire harness protection device | 82817-02C20 |
| 82817M | No. 12 wire harness protection device | 82817-02D20 |
| 82817N | No. 13 wire harness protection device | 82817-02D30 |
| 82817P | No. 14 wire harness protection device | 82817-52710 |
| 82821A | Connector cover | 82821-42040 |
| 82821E | Connector cover | 82821-20410 |
| 82821H | Connector cover | 82821-30600 |
| 82821M | Connector cover | 82821-12570 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12110 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
