Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 40 PNC and OE references.

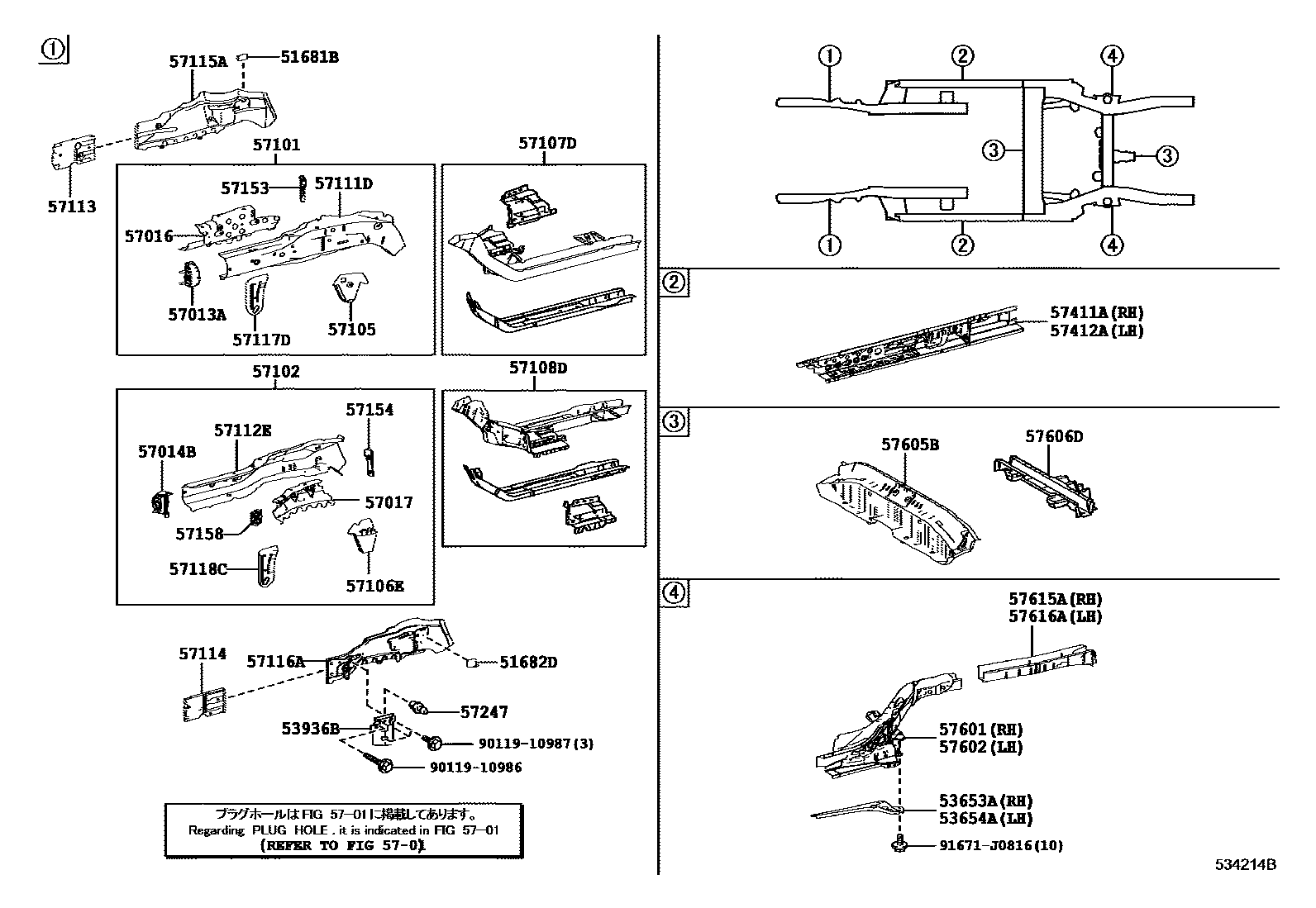

Toyota COROLLA Floor stringers EPC diagram — 534214B
Floor stringers — 534214B (201308 – 201608)

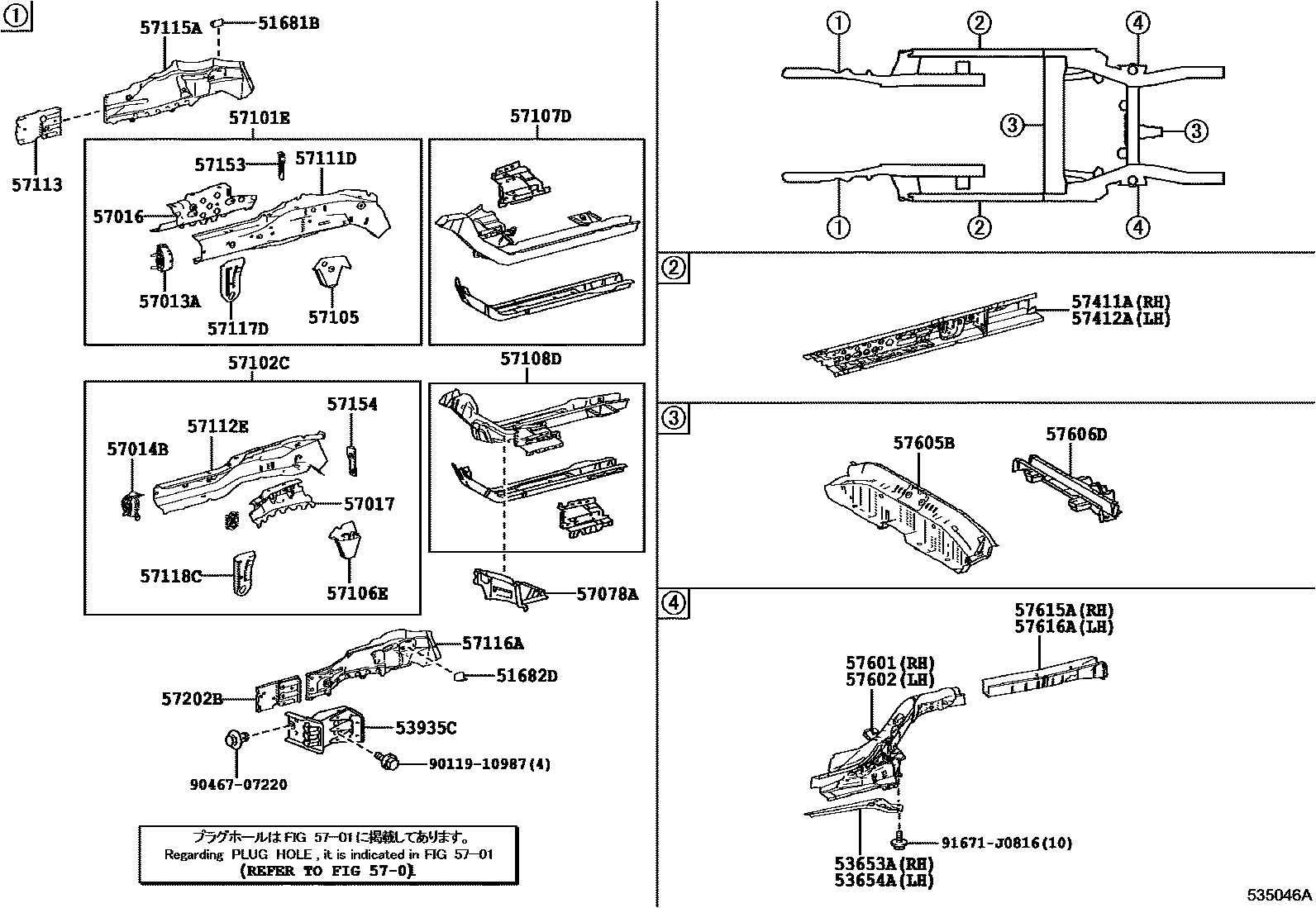

Toyota COROLLA Floor stringers EPC diagram — 535046A
Floor stringers — 535046A (201608 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-02020
51682DLeft front wheel brake flexible hose support plate51682-02020
53653ARear suspension right lower bracket53653-02010
53654ARear suspension left lower bracket53654-02010
53935CFront panel protector53935-12040
53936BPROTECTEUR, PANNEAU D'EXTREMITE AVANT, GA58743-12020 · 58743-12021
57013ARight front floor cross member sub-assembly57013-02110
57014BSOUS-ENSEMBLE SUPPORT, ELEMENT DE COTE AVANT, MG57014-02100 · 57014-02101
57016Right front longitudinal beam reinforcement sub-assembly57016-02070
57017Left front longitudinal beam reinforcement sub-assembly57017-01010 · 57017-02060
57078ALeft front anti-torsion box-section sub-assembly57078-02010
57101Right front longitudinal beam sub-assembly57101-02924
57101ERight front inner longitudinal beam sub-assembly57101-02924 · 57101-02926
57102Left front longitudinal beam sub-assembly57102-02939 · 57102-02940
57102CLeft front inner longitudinal beam sub-assembly57102-02942
57105Right front suspension cross member front mounting bracket sub-assembly57105-02050
57106ELeft front suspension cross member front mounting bracket sub-assembly57106-02030
57107DFront bumper right side installation reinforcement sub-assembly57107-02904 · 57107-02905
57108DFront bumper left side installation reinforcement sub-assembly57108-02904 · 57108-02905
57111DInner right front longitudinal beam57111-02051 · 57111-02052
57112EInboard left front longitudinal beam57112-02082
57113Right front longitudinal beam extension57113-02101
57114Left front longitudinal beam extension57114-02101
57115ARight front longitudinal beam outer panel57115-02030
57116ALeft front longitudinal beam outer panel57116-02080 · 57116-02081
57117DFront bumper arm right fixing part57117-02010
57118CFront bumper arm left fixing part57118-02010
57153No. 2 right front longitudinal beam reinforcement57153-02030
57154No. 2 left front longitudinal beam reinforcement57154-02020
57158No. 4 left front longitudinal beam reinforcement57158-02070
57202BLeft front longitudinal beam extension sub-assembly57202-12020
57247Front bumper bracket spacer No. 1 fixing piece57247-02010
57411AFloor right inner longitudinal beam57401-02230
57412AFloor left inner longitudinal beam57402-02230 · 57402-02320
57601Rear floor right longitudinal beam sub-assembly57611-02906
57602Rear floor left longitudinal beam sub-assembly57612-02906
57605BRear floor No. 1 cross member sub-assembly57605-02210
57606DRear shock absorber mounting beam sub-assembly57606-02270
57615ARear floor right rear longitudinal member57615-02920
57616ARear floor left rear longitudinal member57616-02907
