Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 9 PNC and OE references.

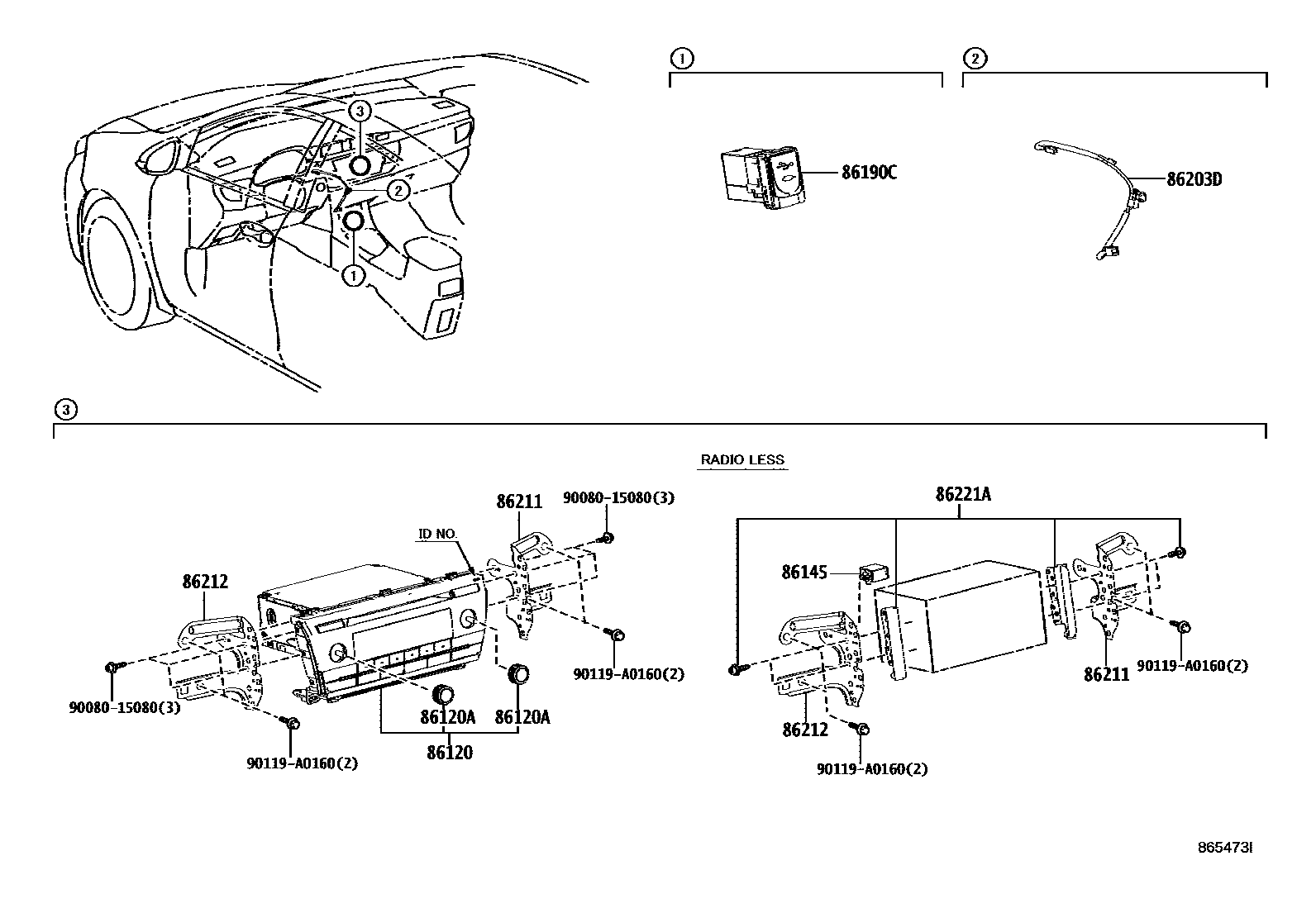

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865473I
收音机、放大器和冷凝器 — 865473I (201308 – 201608)

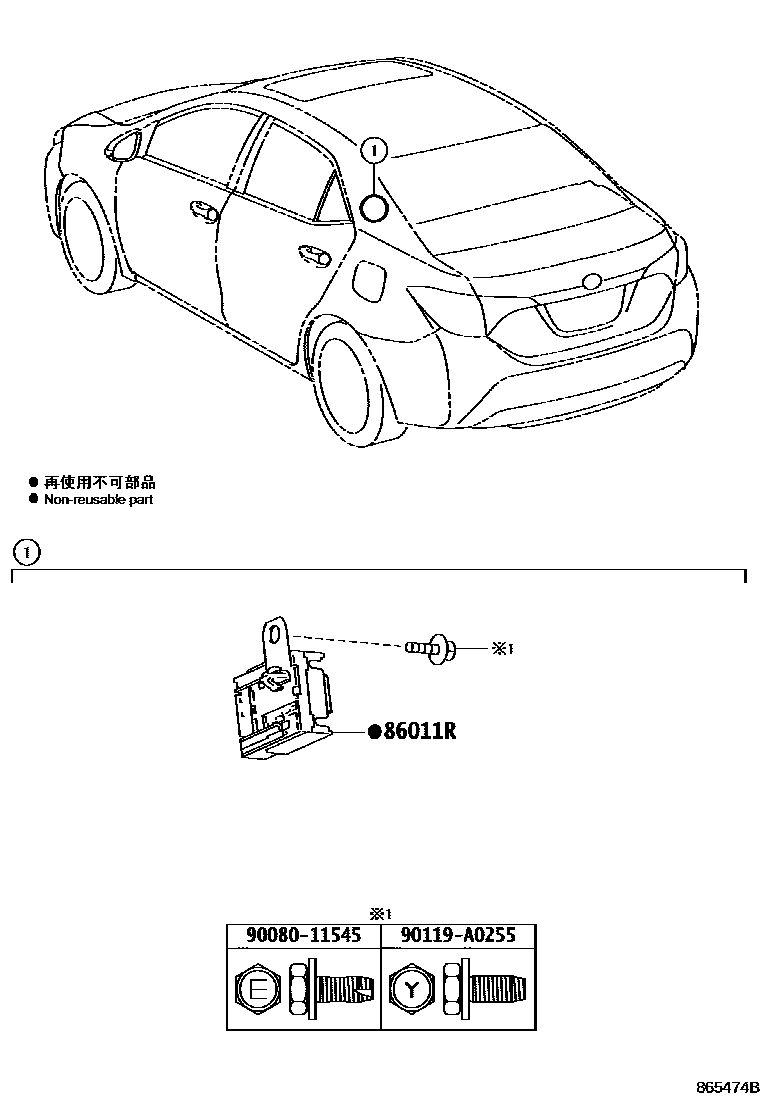

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865474B
收音机、放大器和冷凝器 — 865474B (201308 – 999999)

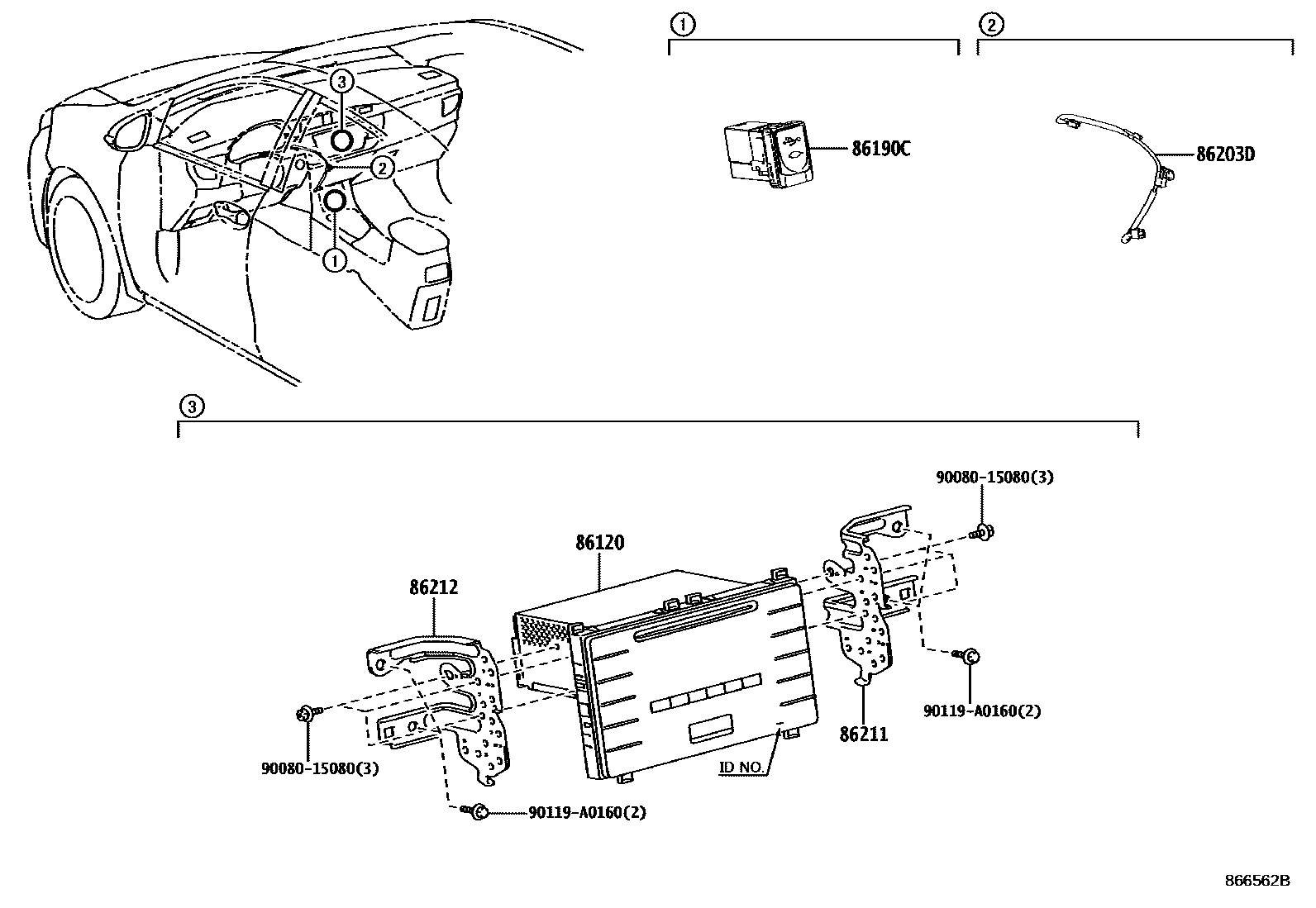

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 866562B
收音机、放大器和冷凝器 — 866562B (201608 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Rradio settings phase modulator90980-04204
86120Radio assembly86120-02F60 · 86120-02G20 · 86120-02K10
86120ARadio switch knob90011-25244
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 186190-0R010
86203DStereo Part 1 Wire Harness86203-02170
86211No. 1 radio bracket86211-02280 · 86211-02450
86212No. 2 radio bracket86212-02270 · 86212-02440
86221Aradio panel86221-35020
