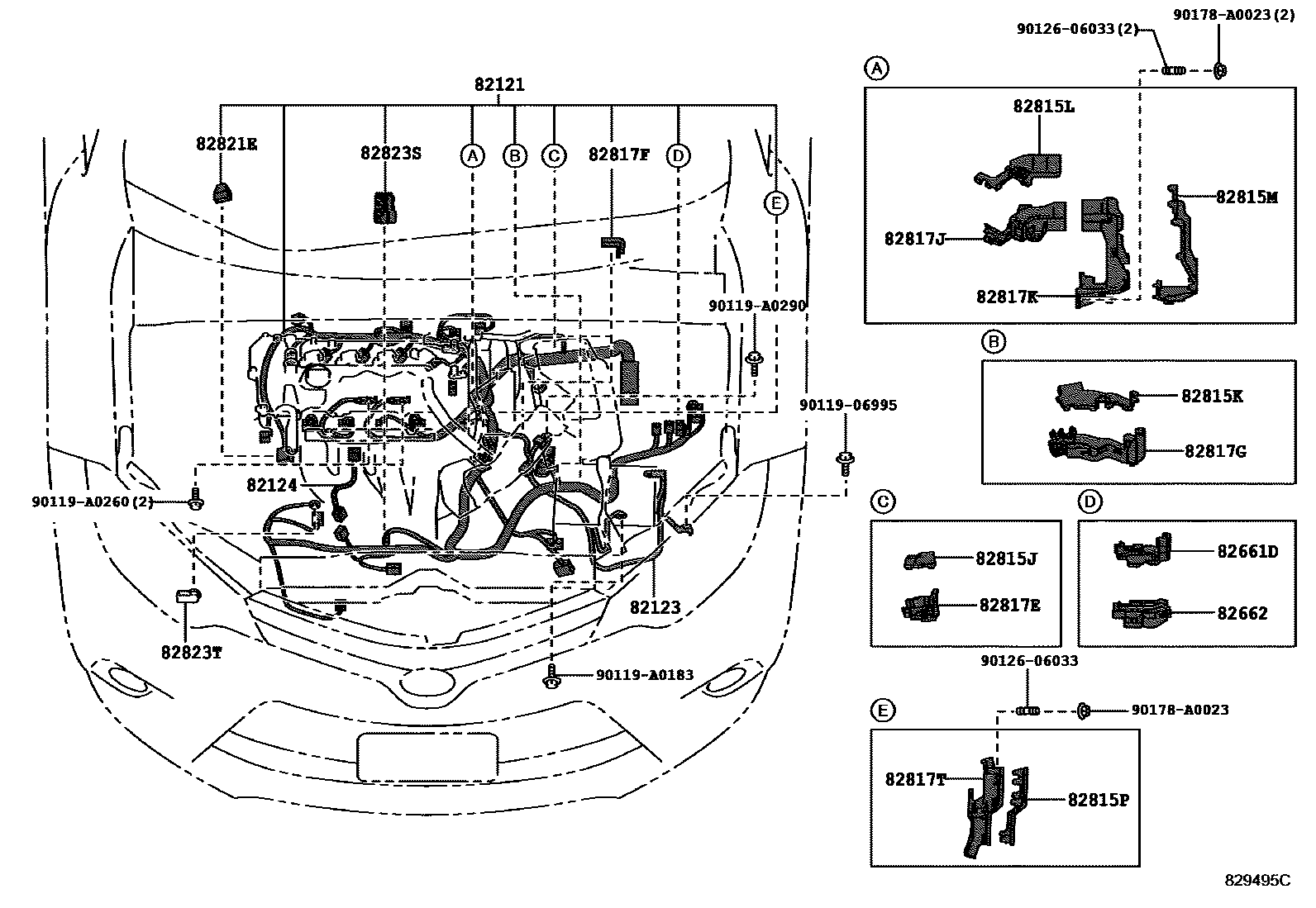

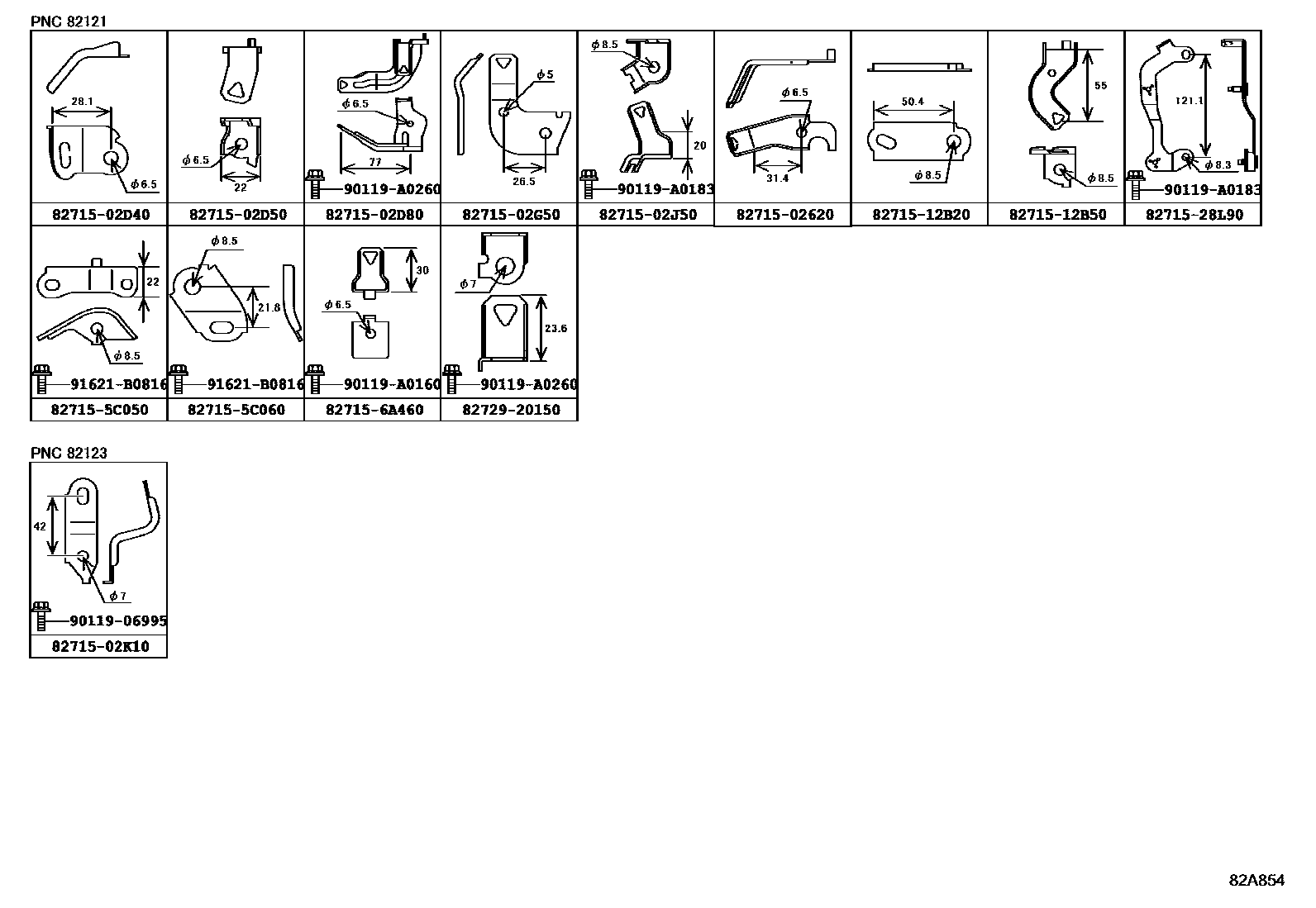

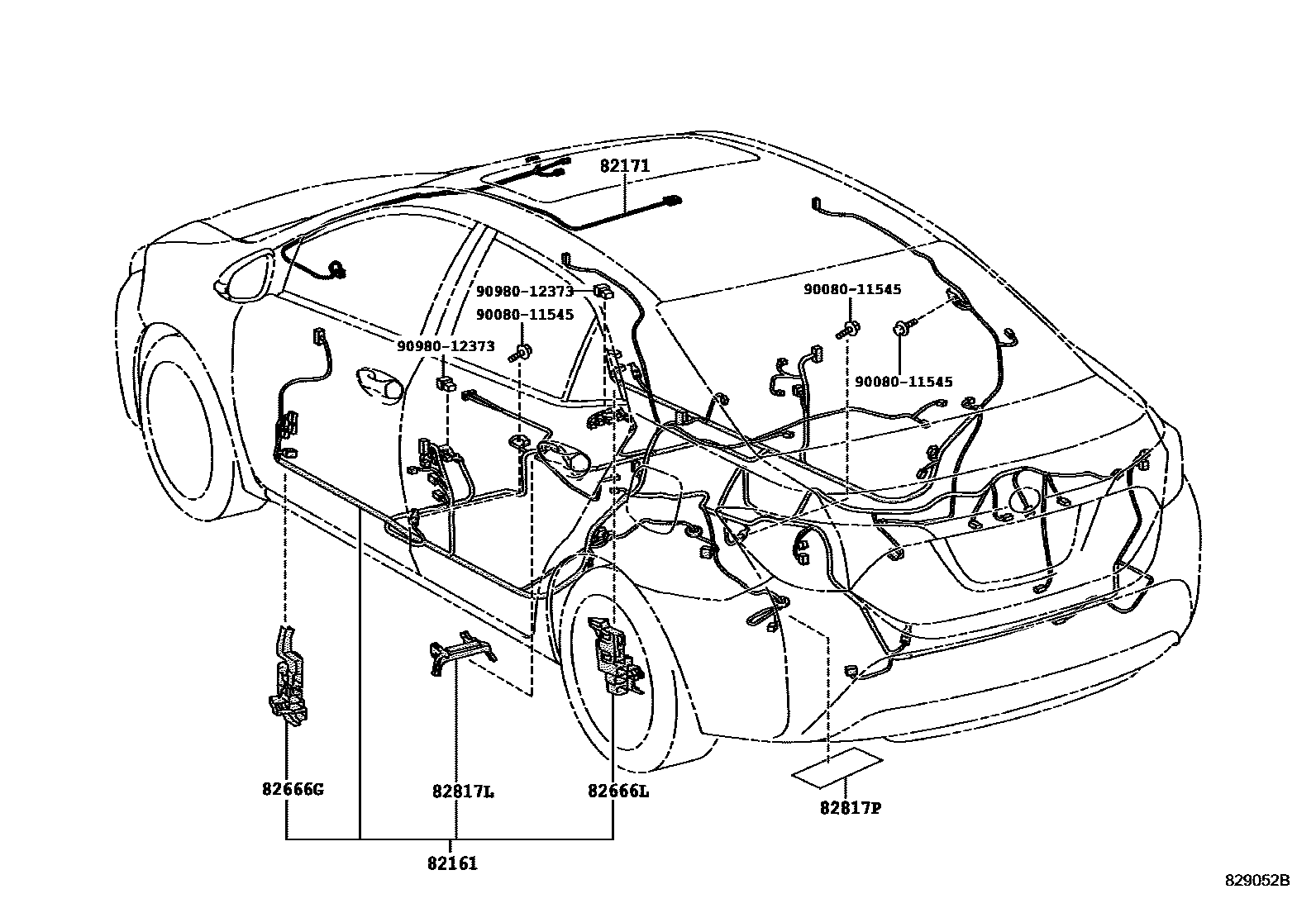

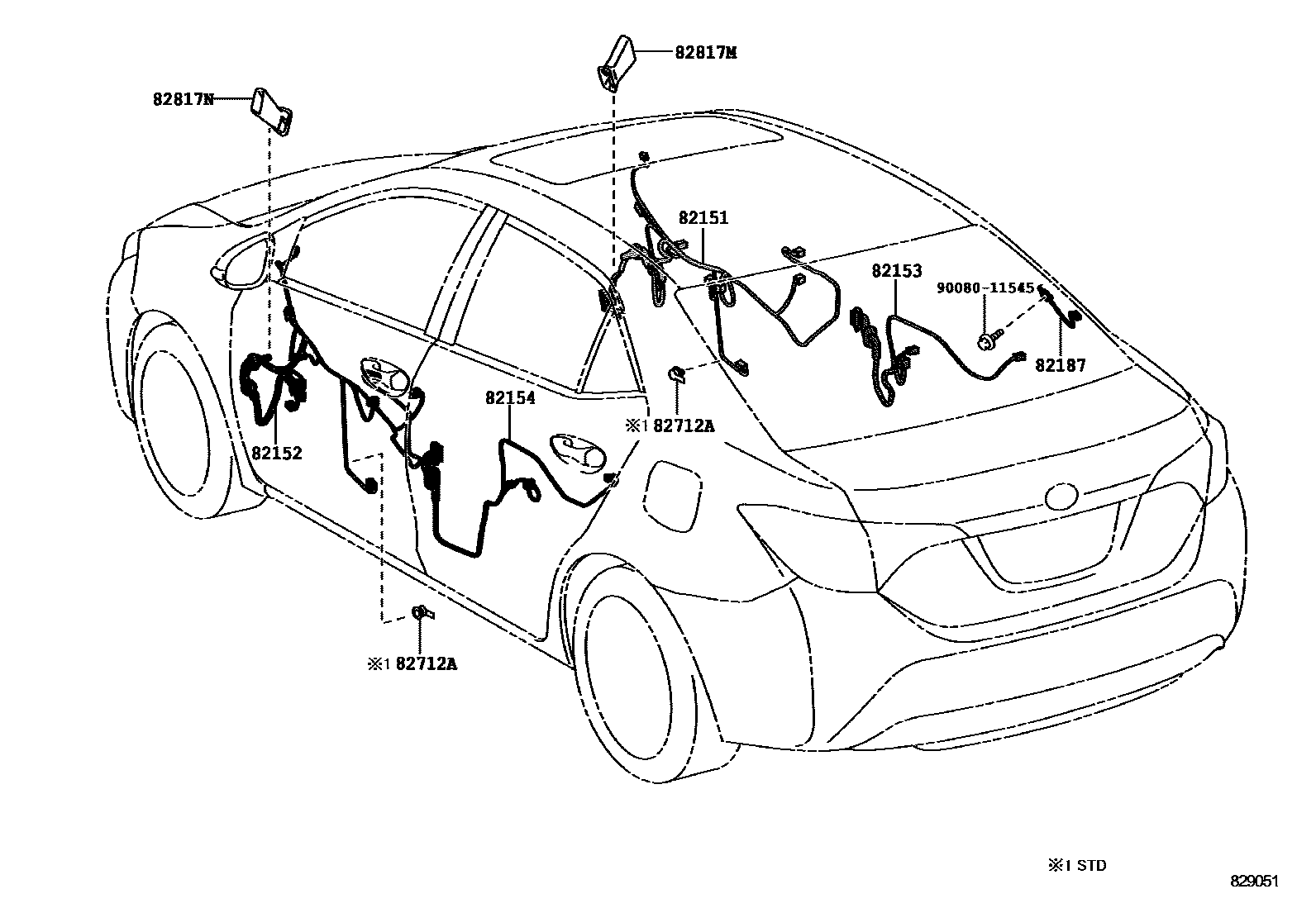

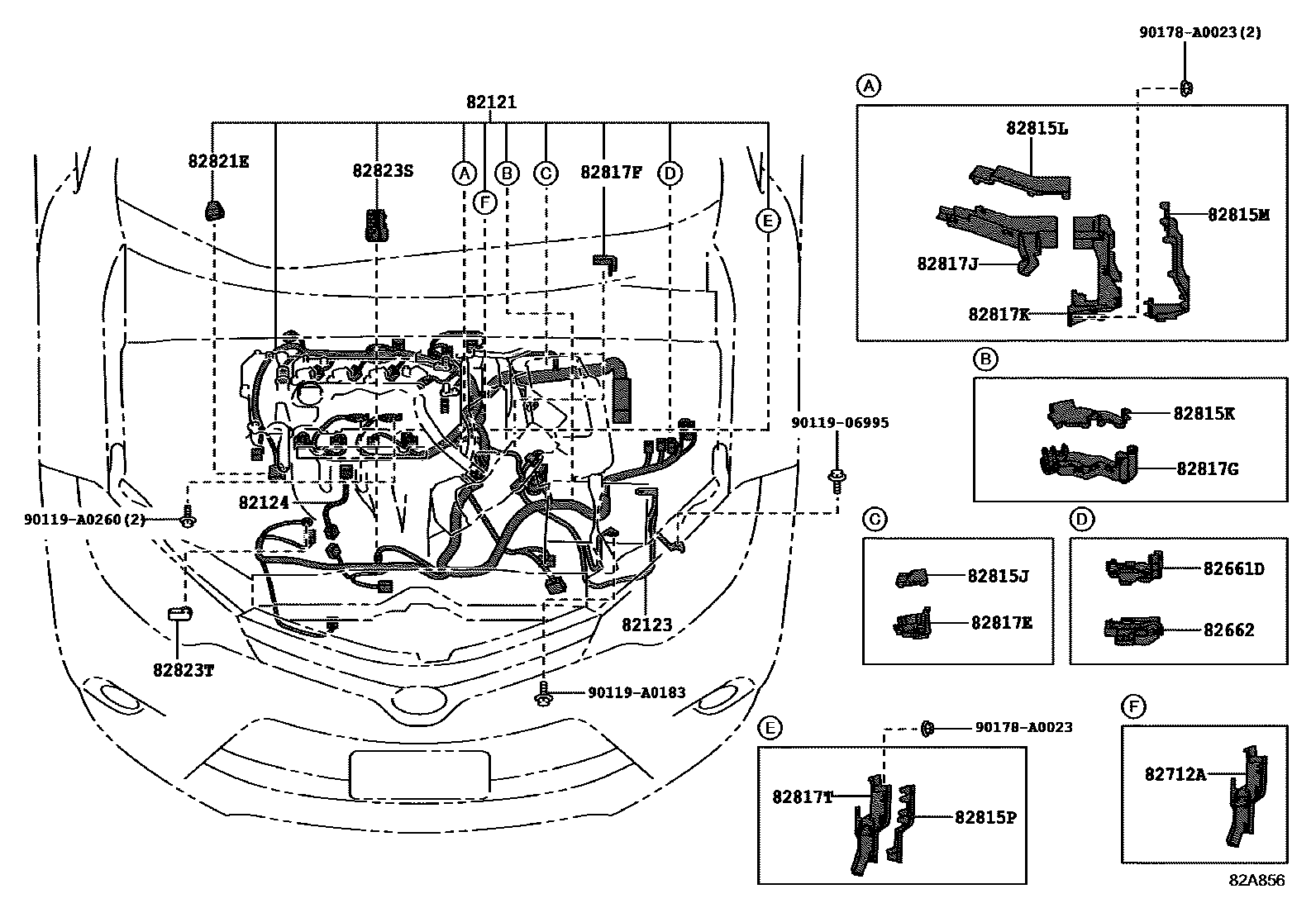

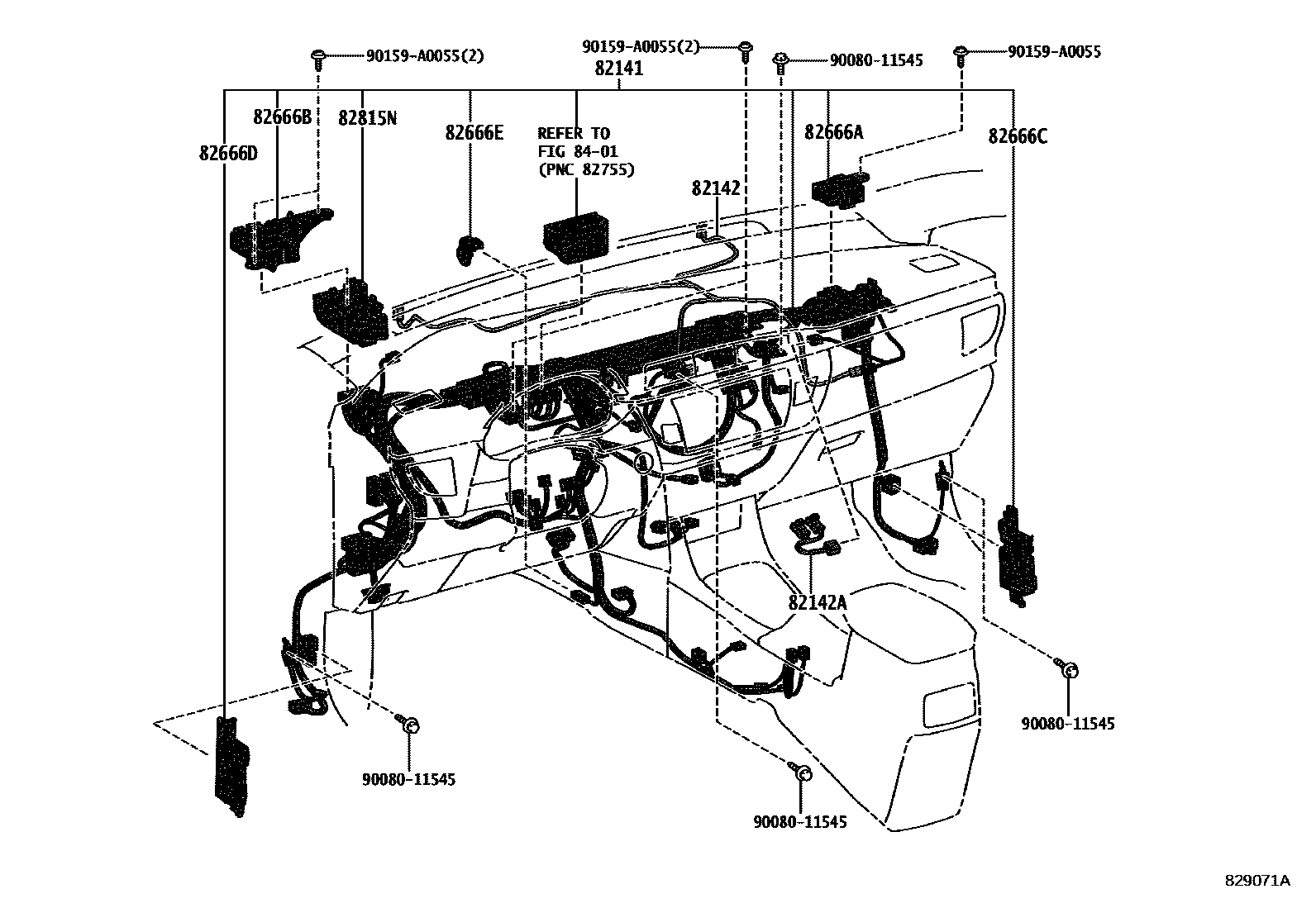

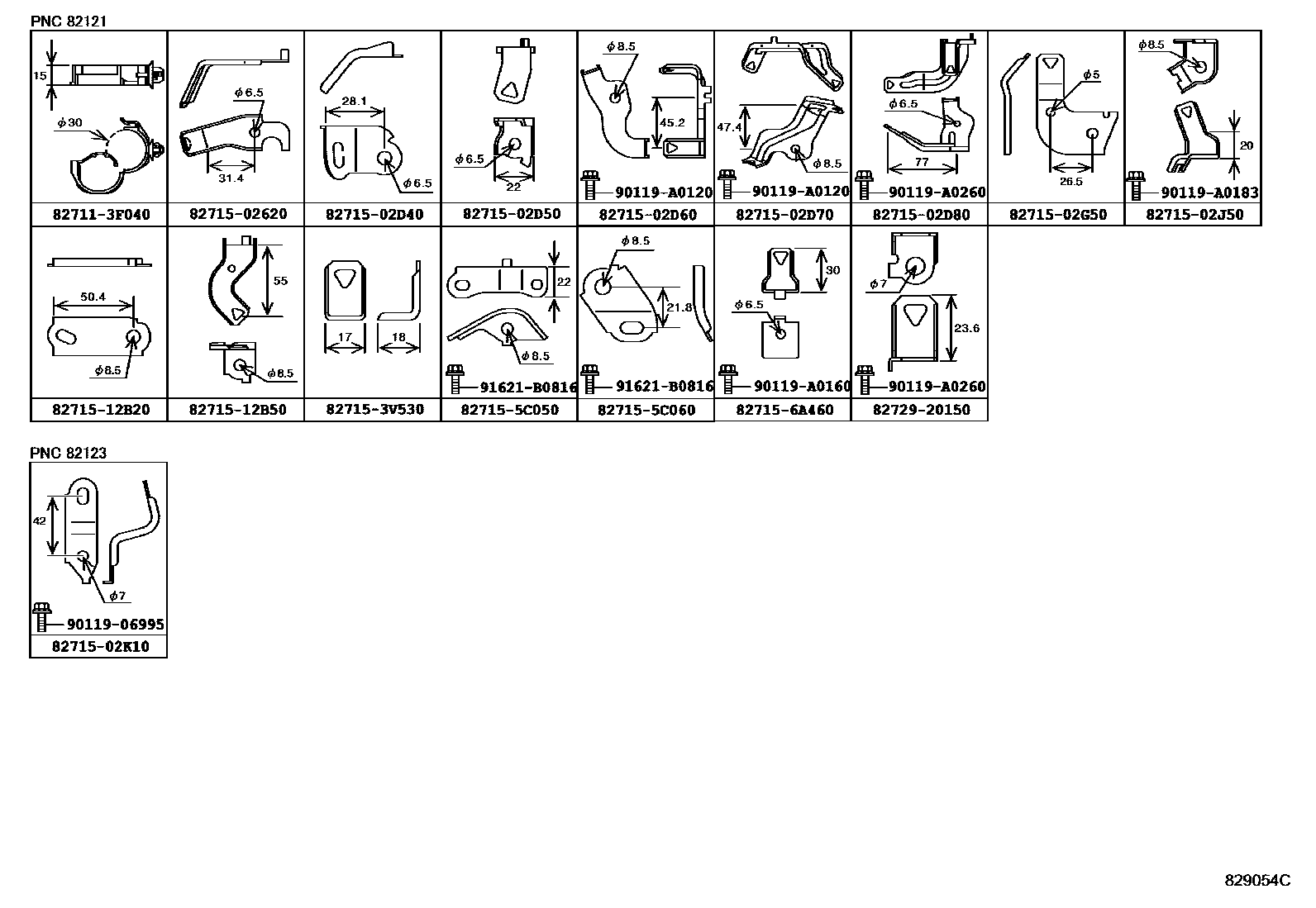

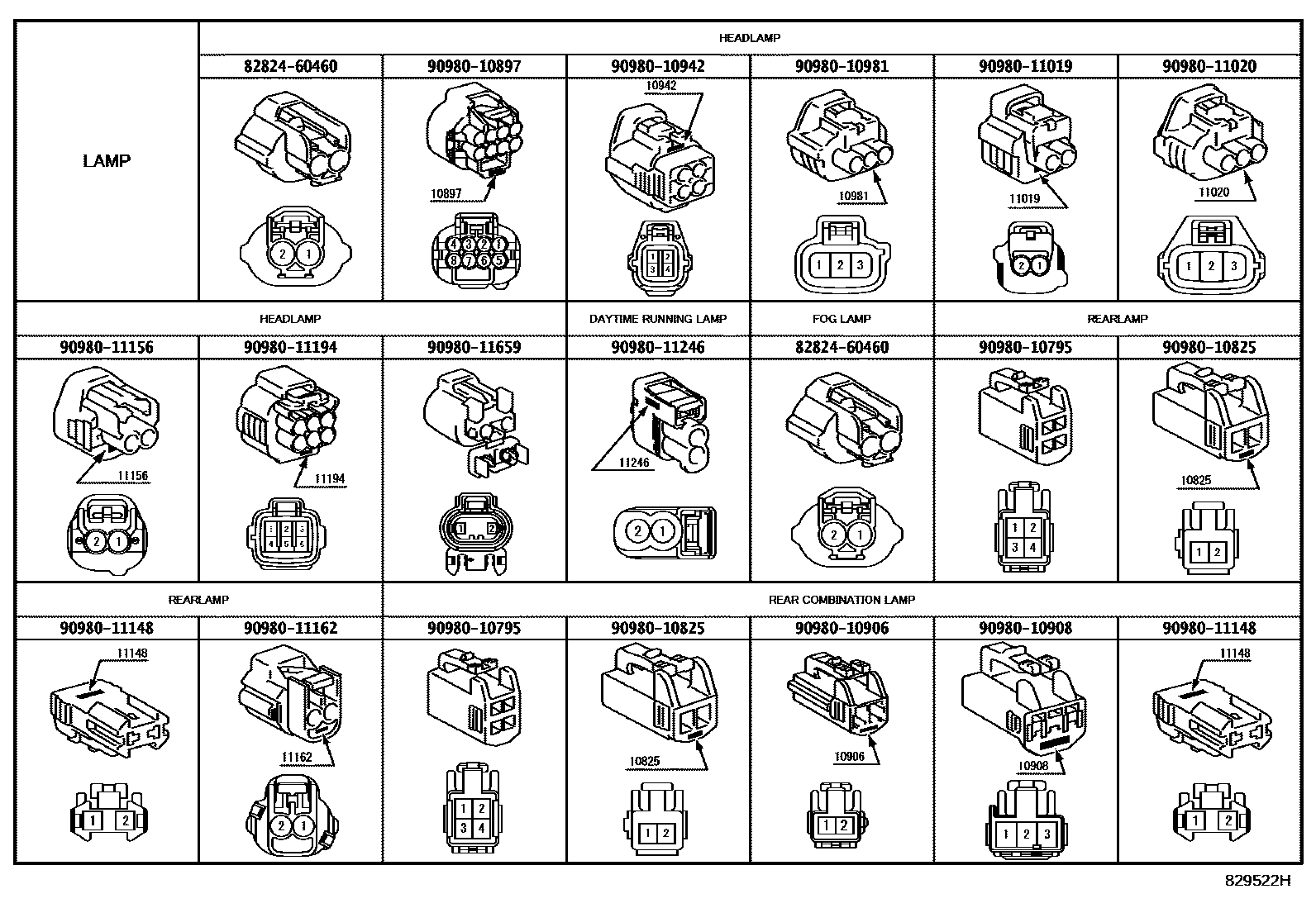

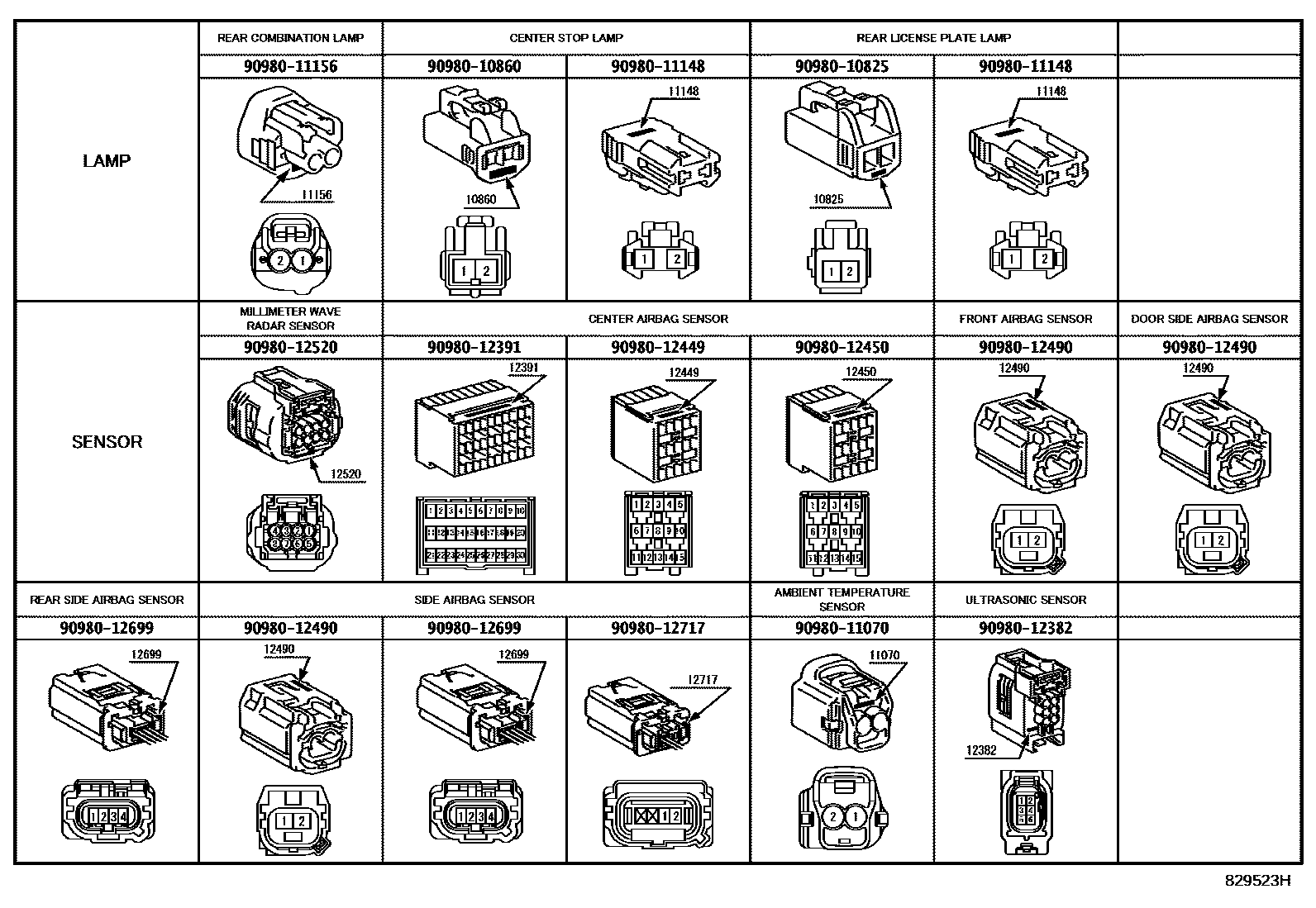

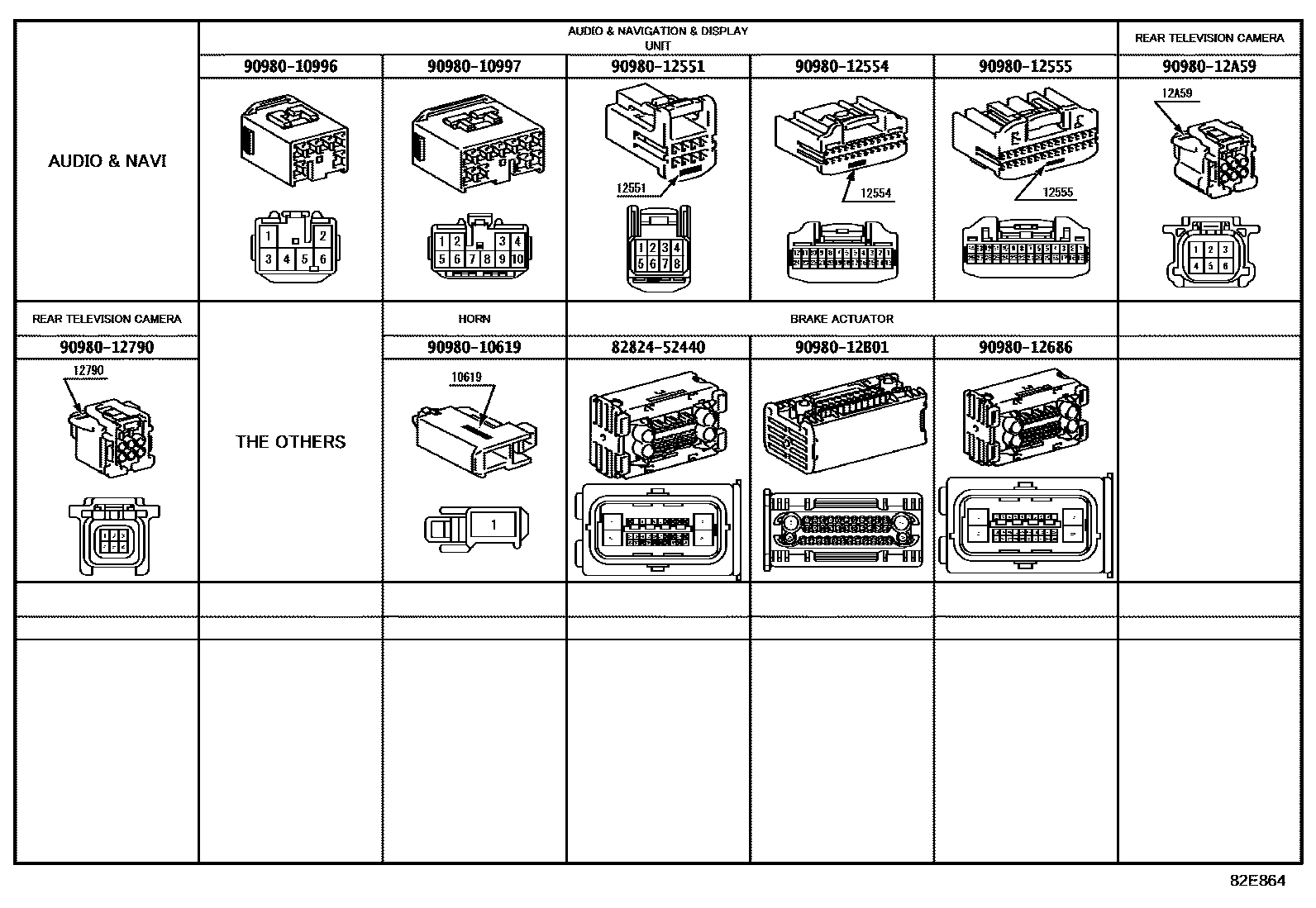

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 15 images and 57 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

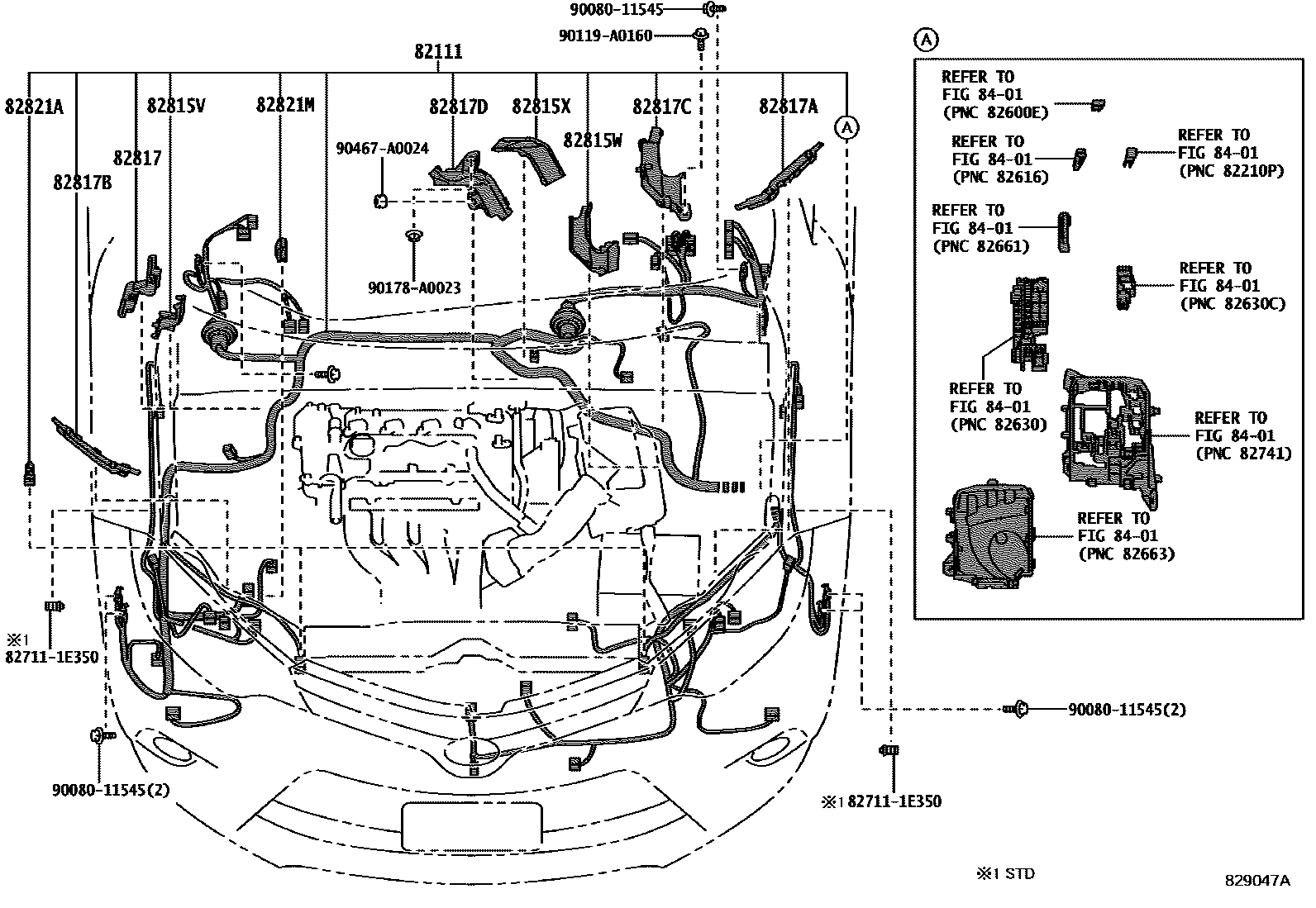

| 82111 | Engine room main wiring harness | 82115-0ZB40 · 82115-0ZB41 · 82115-0ZB60 · 82115-0ZB61 · 82115-0ZQ50 · 82115-0ZQ51 · 82115-0ZQ60 · 82115-0ZQ61 · 82115-0ZV10 · 82115-0ZV20 · 82115-0ZV30 · 82115-0ZV40 · 82115-0ZV50 · 82115-0ZV60 · 82115-0ZV70 · 82115-0ZV80 · 82115-0ZV90 · 82115-0ZW00 · 82115-F2310 · 82115-F2320 · 82115-F2330 · 82115-F2340 · 82116-0Z080 · 82116-0Z081 · 82116-0Z090 · 82116-0Z091 · 82116-0Z092 · 82116-0ZK80 |

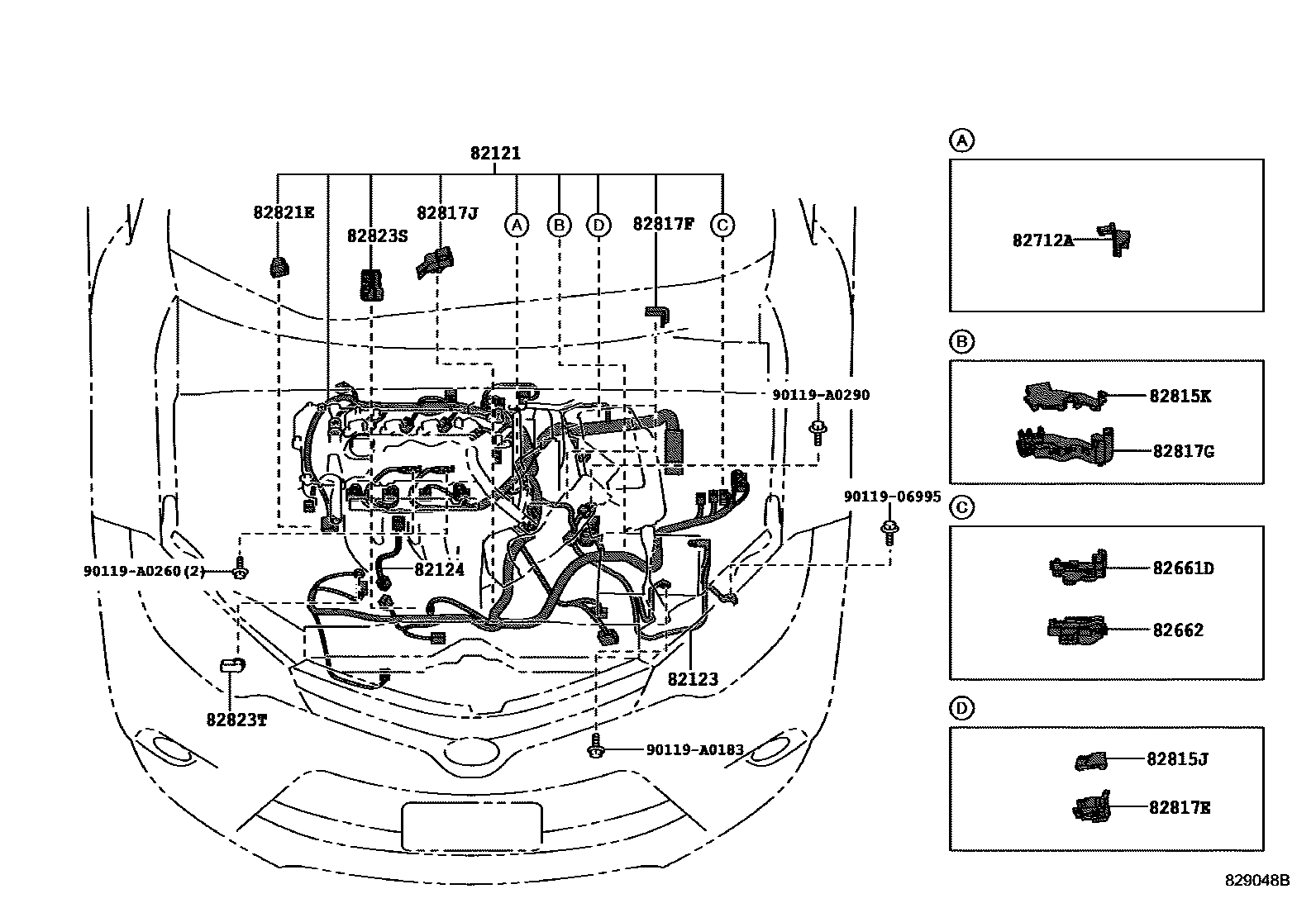

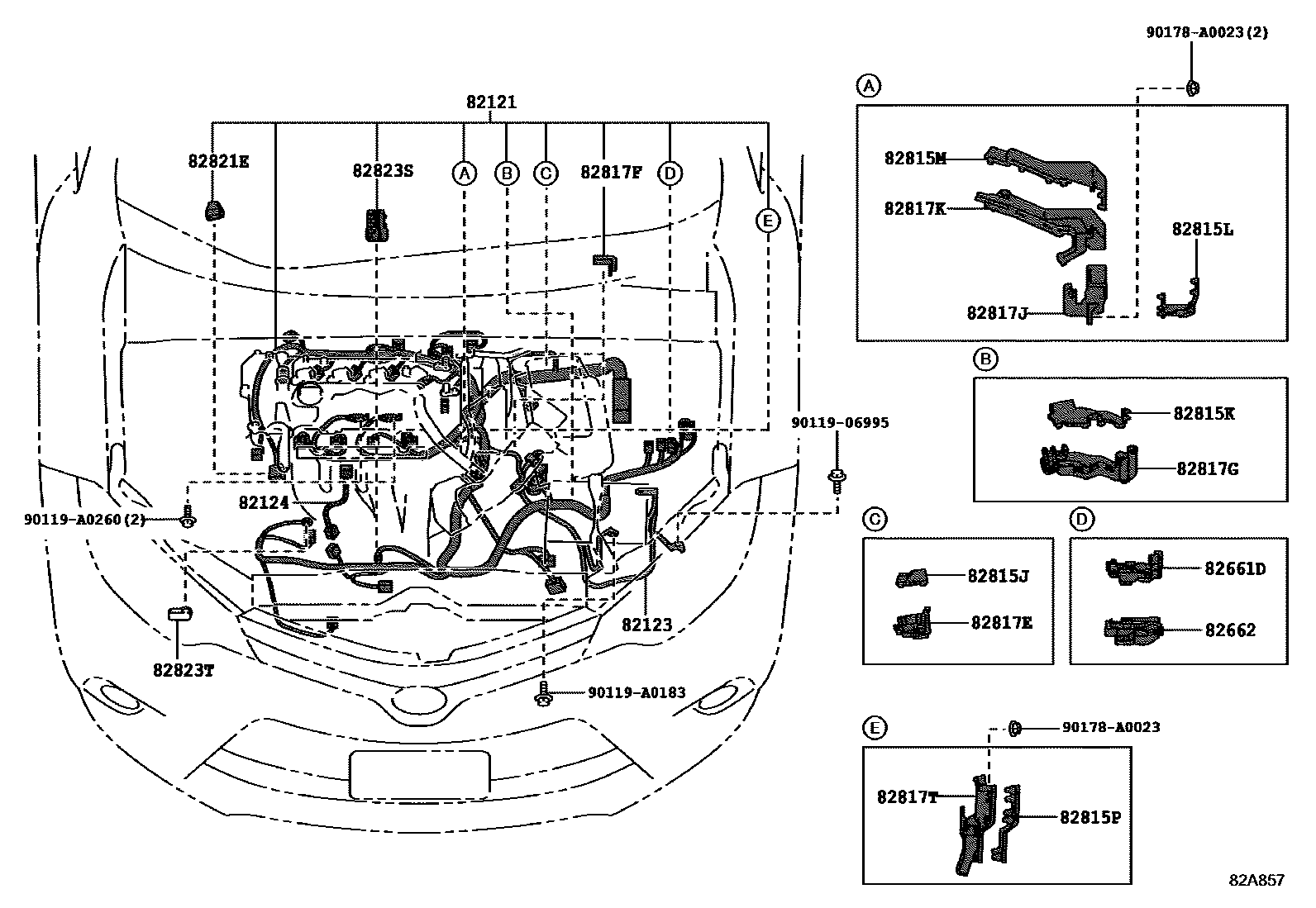

| 82121 | Engine wiring harness | 82121-0Z421 · 82121-0Z430 · 82121-0Z440 · 82121-0Z441 · 82121-0Z452 · 82121-0Z640 · 82121-0Z641 · 82121-0Z642 · 82121-0Z650 · 82121-0Z651 · 82121-0Z652 · 82121-0ZJ10 · 82121-0ZJ20 |
| 82123 | Engine No. 3 wiring harness | 82123-02600 · 82123-02700 · 82123-02710 · 82123-02720 · 82123-02730 |
| 82124 | Engine No. 4 wiring harness | 82124-02070 |
| 82141 | Dashboard wiring harness | 82117-0Z170 · 82117-0Z171 · 82117-0Z172 · 82117-0Z190 · 82117-0Z191 · 82117-0Z192 · 82117-0Z260 · 82117-0Z261 · 82117-0Z262 · 82117-0Z280 · 82117-0Z281 · 82117-0Z282 · 82117-0Z300 · 82117-0Z301 · 82117-0Z302 · 82117-0Z320 · 82117-0Z321 · 82117-0Z322 · 82117-0Z340 · 82117-0Z341 · 82117-0Z342 · 82117-0ZM50 · 82117-0ZM52 · 82117-0ZM53 · 82117-0ZM80 · 82117-0ZM81 · 82117-0ZM82 · 82117-0ZR60 · 82117-0ZR61 · 82117-0ZR80 · 82117-0ZR81 · 82118-0ZM00 · 82118-0ZM01 · 82118-0ZM20 · 82118-0ZM40 · 82118-0ZM41 · 82118-0ZM50 · 82118-0ZM51 · 82118-0ZM52 · 82118-0ZM60 · 82118-0ZM61 · 82118-0ZM70 · 82118-0ZM71 · 82118-0ZM90 · 82118-0ZM91 · 82118-0ZN00 · 82118-0ZN10 · 82118-0ZN11 · 82138-02L00 · 82138-02L01 · 82138-02L02 · 82138-0ZA40 · 82138-0ZA41 · 82138-0ZA50 · 82138-0ZA51 · 82138-0ZA60 · 82138-0ZA61 · 82138-0ZA70 · 82138-0ZB40 · 82138-0ZB41 · 82138-0ZB70 · 82138-0ZB80 · 82138-0ZB81 · 82138-0ZC00 · 82138-0ZC10 · 82138-0ZC11 · 82138-0ZC40 · 82138-0ZC41 · 82138-0ZC60 · 82138-0ZC61 · 82141-F2A20 · 82141-F2A21 · 82141-F2A30 · 82141-F2A31 · 82141-F2A40 · 82141-F2A50 · 82141-F2A51 · 82141-F2A60 · 82141-F2A61 · 82145-F2260 · 82145-F2270 · 82145-F2280 · 82145-F2290 · 82145-F2300 · 82145-F2310 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02380 · 82142-02390 · 82142-02530 · 82142-02540 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02390 · 82140-02470 |
| 82151 | Right front door wiring harness | 82151-02J00 · 82151-02J01 · 82151-02J02 · 82151-0Z540 · 82151-0Z541 · 82151-0Z542 · 82151-0Z560 · 82151-0Z561 · 82151-0Z562 · 82151-0Z570 · 82151-0Z571 · 82151-0Z610 · 82151-0Z611 · 82151-0Z612 · 82151-0Z620 · 82151-0Z621 · 82151-0Z622 · 82151-0ZA90 · 82151-0ZA91 · 82151-0ZE50 · 82151-0ZE52 · 82151-0ZE53 · 82151-0ZE90 · 82151-0ZE91 · 82151-0ZE92 · 82151-0ZJ21 · 82151-0ZJ22 |
| 82152 | Left front door wiring harness | 82152-0Z380 · 82152-0Z381 · 82152-0Z382 · 82152-0Z400 · 82152-0Z401 · 82152-0Z402 · 82152-0Z410 · 82152-0Z411 · 82152-0Z450 · 82152-0Z451 · 82152-0Z452 · 82152-0Z460 · 82152-0Z461 · 82152-0Z462 · 82152-0Z850 · 82152-0Z851 · 82152-0Z852 · 82152-0Z860 · 82152-0Z861 · 82152-0ZD60 · 82152-0ZD62 · 82152-0ZD63 · 82152-0ZF51 · 82152-0ZF52 |
| 82153 | Rear door wiring harness No. 1 | 82153-02660 · 82153-02B50 |
| 82154 | Rear door wiring harness No. 2 | 82154-02500 · 82154-02890 |

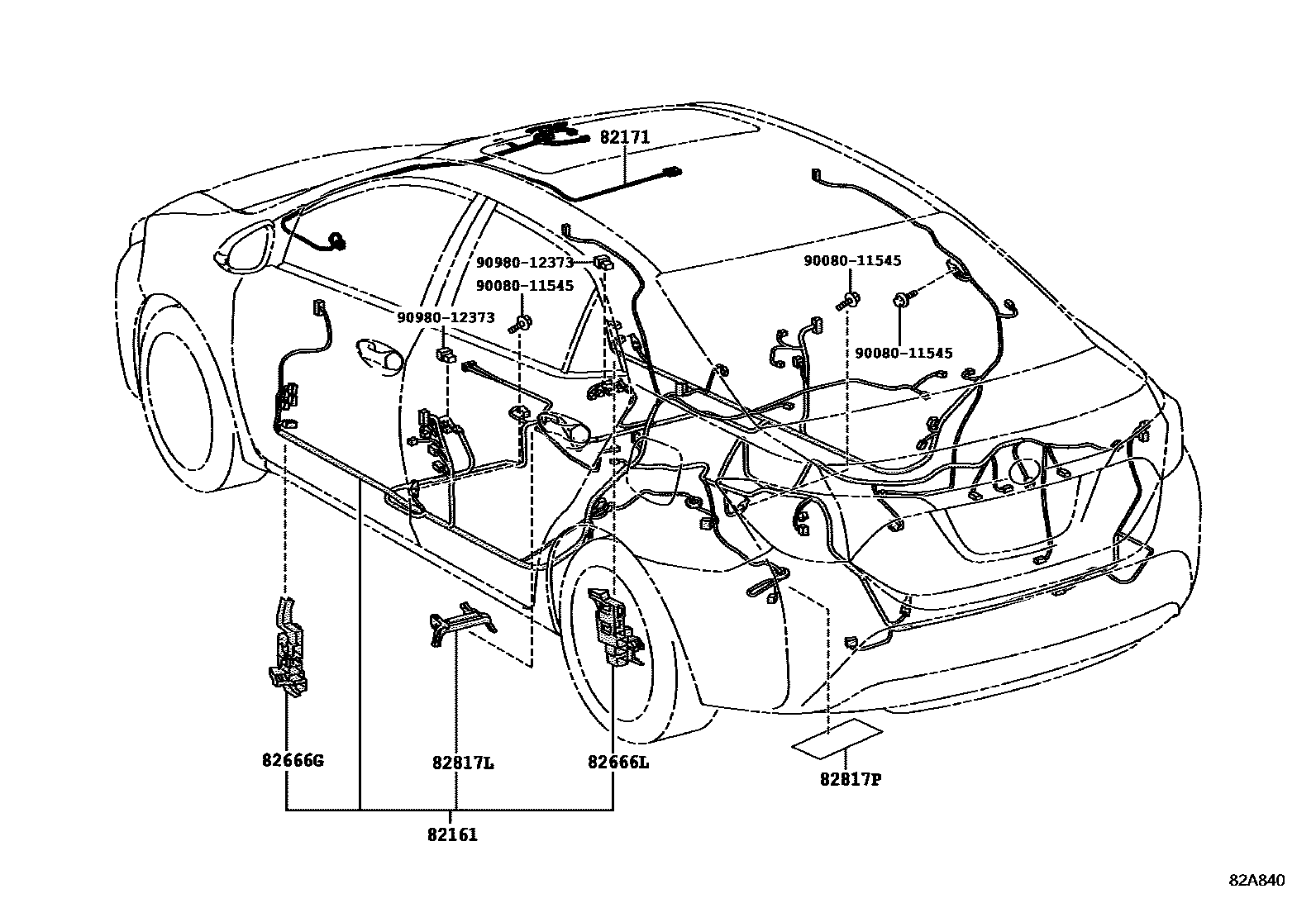

| 82161 | floor wiring harness | 82161-0ZL20 · 82161-0ZL50 · 82161-0ZS20 · 82161-0ZS30 · 82161-0ZS41 · 82161-0ZS42 · 82161-0ZS51 · 82161-0ZS52 · 82161-0ZS61 · 82161-0ZS62 · 82161-0ZS71 · 82161-0ZS72 · 82161-0ZX30 · 82161-0ZX31 · 82161-0ZX32 · 82161-0ZX40 · 82161-0ZX41 · 82161-0ZX70 · 82161-0ZX80 · 82161-0ZX90 · 82161-0ZY00 · 82161-0ZY11 · 82161-0ZY12 · 82161-0ZY21 · 82161-0ZY22 · 82161-0ZY31 · 82161-0ZY32 · 82161-0ZY41 · 82161-0ZY42 · 82199-02730 · 82199-02731 · 82199-02890 · 82199-02891 · 82199-02892 |
| 82171 | Roof No. 1 wiring harness | 82171-02K30 · 82171-02K31 · 82171-0Z060 · 82171-0Z061 · 82171-0Z062 · 82171-0Z063 · 82171-0Z080 · 82171-0Z081 · 82171-0Z082 · 82171-0Z083 · 82171-0Z180 · 82171-0Z181 · 82171-0Z182 · 82171-0Z183 · 82171-0Z280 · 82171-0Z300 · 82171-F2490 · 82171-F2491 |
| 82187 | Rear window wiring harness No. 2 | 82187-02210 |

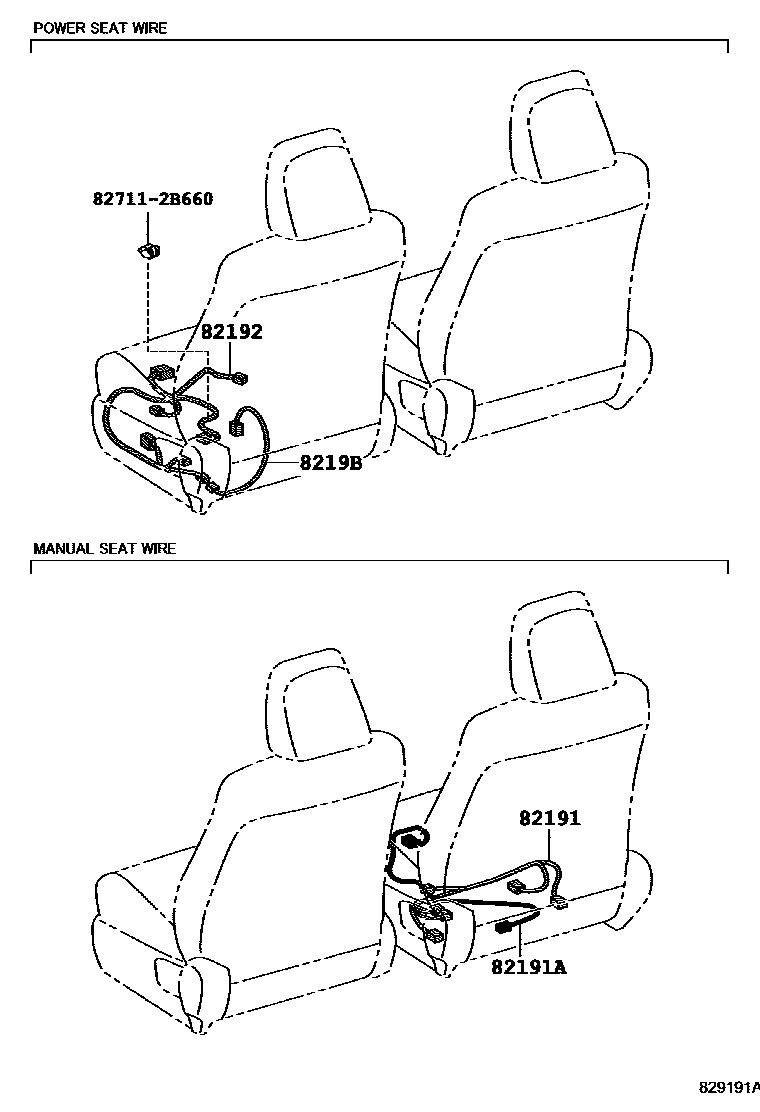

| 82191 | Front right seat wiring harness | 82191-02140 · 82191-02170 · 82191-0R040 · 82191-0R041 |
| 82191A | Front right seat wiring harness | 82191-02160 |
| 82192 | Front left seat wiring harness | 82191-02110 · 82191-02150 · 82192-02140 · 82192-02150 |
| 8219B | Wire harness No. 2, left side of front seat | 82191-06520 · 8219B-02060 |
| 82661D | No. 1 relay box side cover | 82661-12300 |
| 82662 | Relay box upper cover | 82662-12260 |
| 82666A | Connector holder No. 2 | 82666-02380 |
| 82666B | No. 3 connector holder | 82666-02400 |
| 82666C | No. 4 connector holder | 82666-02510 |
| 82666D | No. 5 connector holder | 82666-02520 |
| 82666E | No. 6 connector holder | 82666-02630 |
| 82666G | No. 8 connector holder | 82666-02490 |
| 82666L | No. 9 connector holder | 82666-02500 |
| 82712A | Wire harness bracket | 82712-12070 · 82712-28290 · 82712-28440 |
| 82815J | No. 7 wire harness protector cover | 82815-12180 |
| 82815K | No. 8 wire harness protector cover | 82815-12230 |
| 82815L | No. 9 wire harness protector cover | 82815-02250 · 82815-12520 |
| 82815M | No. 10 wire harness protector cover | 82815-02260 · 82815-12510 |
| 82815N | No. 11 wire harness protector cover | 82815-02330 |
| 82815P | No. 12 wire harness protector cover | 82815-12530 |
| 82815V | No. 1 wire harness protector cover | 82815-02040 |
| 82815W | No. 2 wire harness protector cover | 82815-12250 |
| 82815X | No. 3 wire harness protector cover | 82815-12270 |
| 82817 | No. 1 wire harness protection device | 82817-02100 |
| 82817A | No. 2 wire harness protection device | 82817-02C40 |
| 82817B | No. 3 wire harness protection device | 82817-02C50 |
| 82817C | No. 4 wire harness protection device | 82817-12D50 |
| 82817D | No. 5 wire harness protection device | 82817-12D70 |
| 82817E | No. 6 wire harness protection device | 82817-02D70 |
| 82817F | No. 7 wire harness protection device | 82817-12860 |
| 82817G | No. 8 wire harness protection device | 82817-12D30 |
| 82817J | No. 9 wire harness protection device | 82817-02760 · 82817-12K90 · 82817-68170 |
| 82817K | No. 10 wire harness protection device | 82817-02770 · 82817-12K80 |
| 82817L | No. 11 wire harness protection device | 82817-02C20 |
| 82817M | No. 12 wire harness protection device | 82817-02D20 |
| 82817N | No. 13 wire harness protection device | 82817-02D30 |
| 82817P | No. 14 wire harness protection device | 82817-52710 |
| 82817T | No. 15 wire harness protection device | 82817-12L00 |
| 82821A | Connector cover | 82821-42040 |
| 82821E | Connector cover | 82821-20410 |
| 82821M | Connector cover | 82821-12570 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12110 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
