Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 2 images and 10 PNC and OE references.

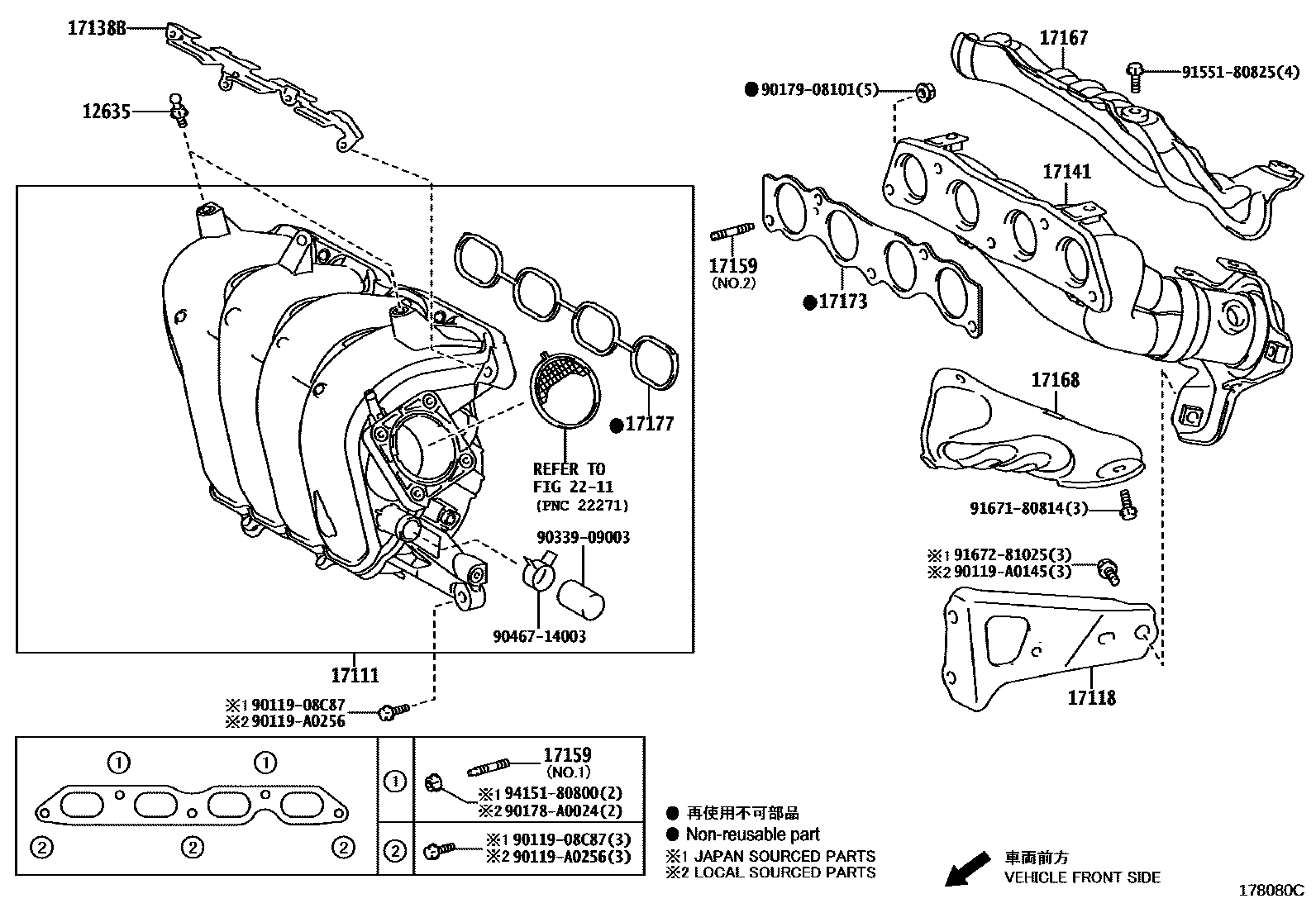

Toyota COROLLA Manifold EPC diagram — 178080C
Manifold — 178080C (201308 – 999999)

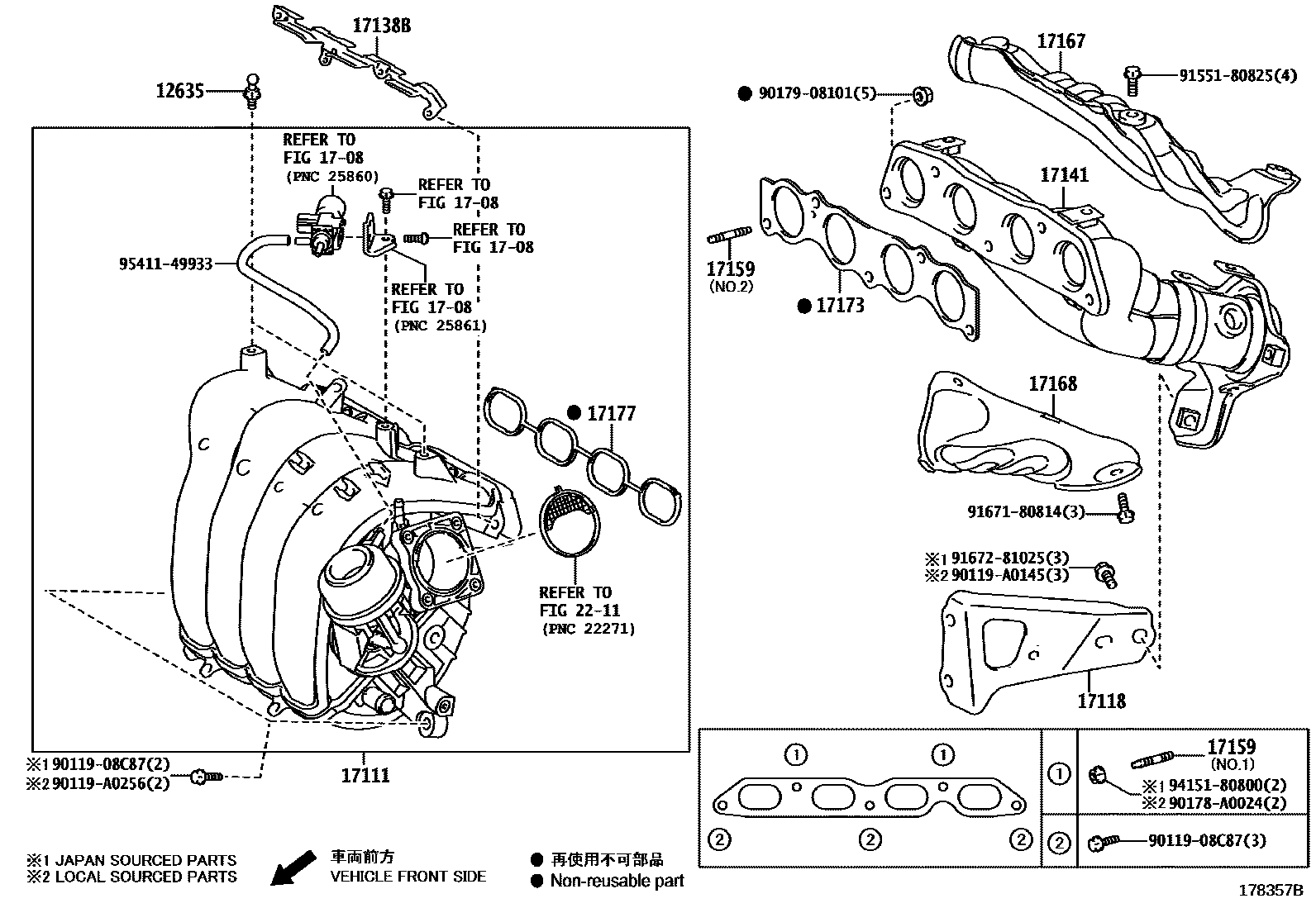

Toyota COROLLA Manifold EPC diagram — 178357B
Manifold — 178357B (201404 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0T012 · 17120-0T080 · 17120-37022 · 17120-37031 · 17120-37070
17118Manifold stays17118-0T060 · 17118-37010
17138BIntake manifold stay17138-0T010 · 17138-0T011 · 17138-37011
17141exhaust manifold17141-0T080 · 17141-37130
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052 · 90126-A0006 · 90126-A0019
17167Exhaust manifold No. 1 heat shield17167-0T060 · 17167-37110
17168Exhaust manifold No.2 insulation pad17168-0T090 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-0T030 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-0T020 · 17177-37030
