Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 2 images and 54 PNC and OE references.

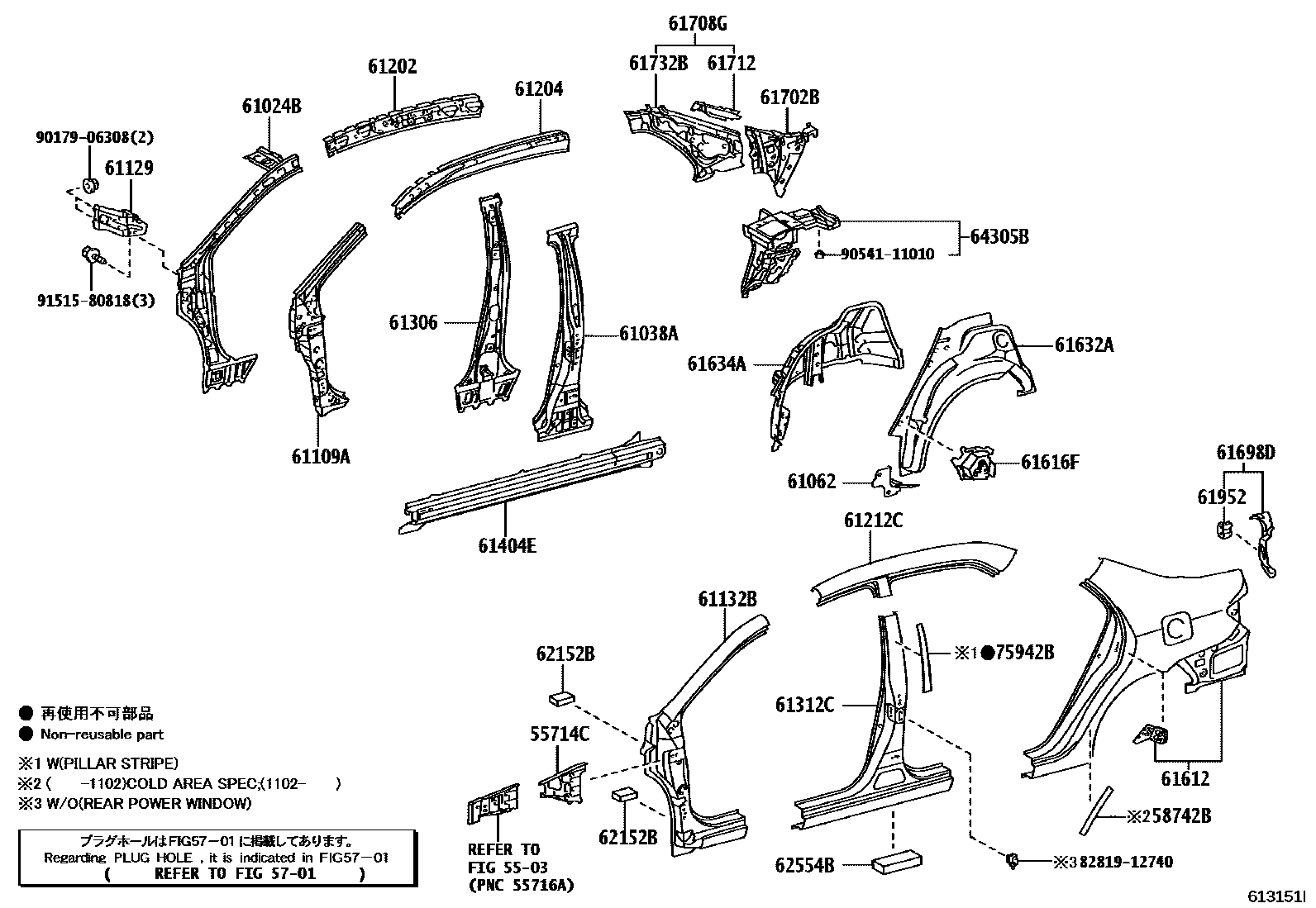

Toyota COROLLA 侧梁 EPC diagram — 613151I
侧梁 — 613151I (200712 – 999999)

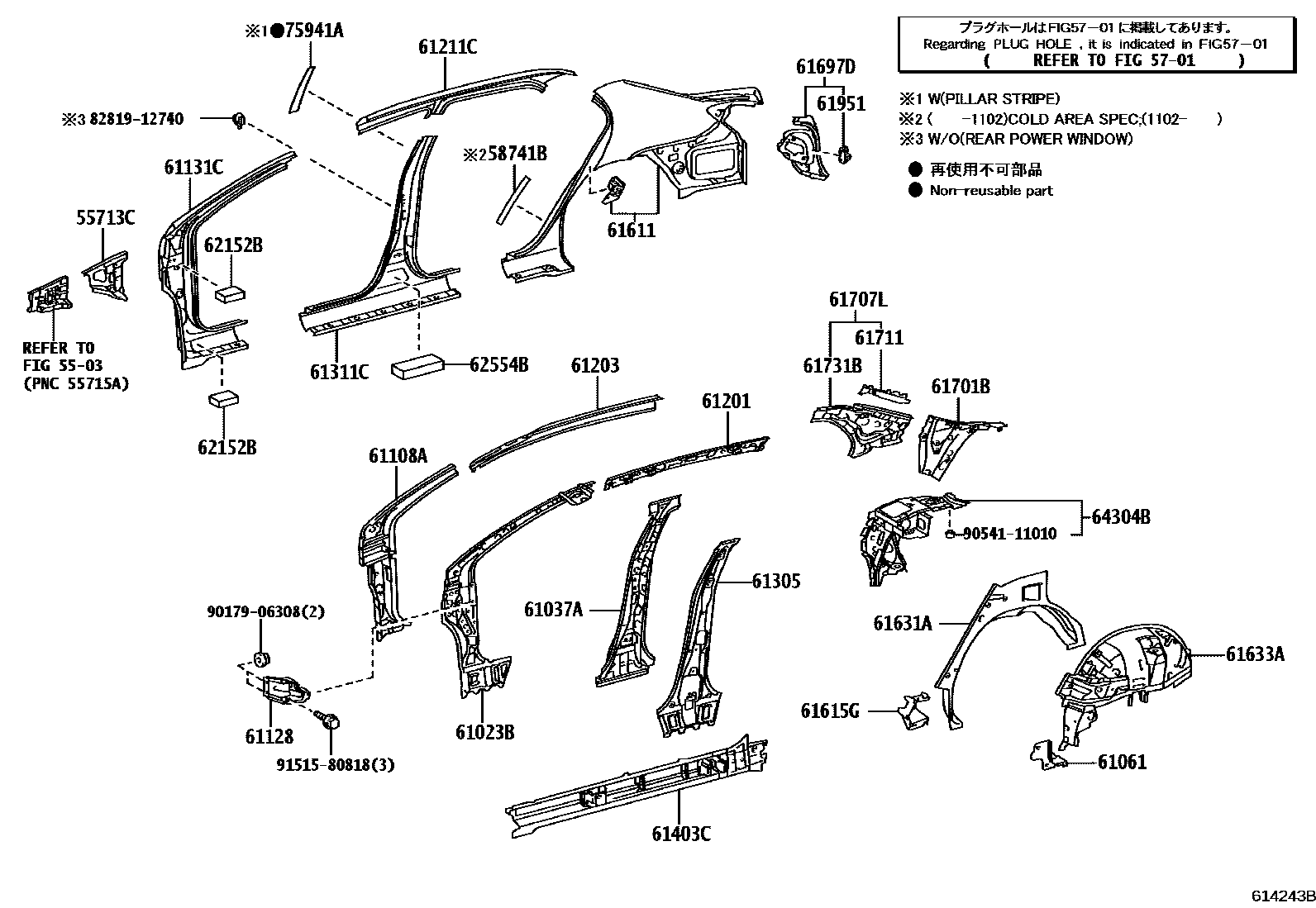

Toyota COROLLA 侧梁 EPC diagram — 614243B
侧梁 — 614243B (200712 – 999999)

PNC and OE references

PNCPart nameOE numbers
55713CRight front wall upper side panel55713-12150
55714CLeft front wall upper side panel55714-12150
58741BRight side enclosure protection panel58741-12200
58742BLeft side enclosure protection panel58742-12190
61023BRight body inner front pillar sub-assembly61023-12390
61024BLeft body inner front pillar sub-assembly61024-12390
61037ARight body center pillar reinforcement sub-assembly61037-12915
61038ALeft body center pillar reinforcement sub-assembly61038-12915
61061Right wheel cover reinforcement sub-assembly61061-12020
61062Left wheel cover reinforcement sub-assembly61062-12040
61108ARight body front pillar lower reinforcement sub-assembly61108-12280
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12270
61128Right front wall side panel reinforcement61103-12230
61129Left front wall side panel reinforcement61104-12260
61131CRight body outer front pillar61131-12740
61132BLeft body outer front pillar61132-12720
61201Roof right side longitudinal beam sub-assembly61201-12210
61202Roof left side longitudinal beam sub-assembly61202-12200
61203Roof right inner longitudinal beam sub-assembly61203-12310
61204Roof left inner longitudinal beam sub-assembly61204-12290
61211CRoof right side rail61211-12490
61212CRoof left side rail61212-12490
61305Right body center pillar lower reinforcement sub-assembly61305-12160
61306Left body center pillar lower reinforcement sub-assembly61306-12160
61311CRight rear body front outer panel61311-12420
61312CLeft rear body front outer panel61312-12460
61403CRight door outer sill reinforcement sub-assembly61403-12090 · 61403-12091
61404ELeft door outer sill reinforcement sub-assembly61404-12100 · 61404-12101
61611Right side hoarding61601-12A10
61612left side panel61602-12A10
61615GRight rear body rear side panel reinforcement61615-12020
61616FLeft rear body rear side panel reinforcement61616-12070
61631ARight wheel cover outer panel61631-12470
61632ALeft side wheel cover outer panel61632-12490
61633ARight wheel housing lining panel61607-12B60 · 61607-12C20
61634ALeft side wheel housing lining panel61608-12A80 · 61608-12B70
61697DRight side enclosure end cover61697-12913
61698DLeft side enclosure end cover61698-12913
61701BRoof right inner upper panel sub-assembly61701-12310
61702BRoof left inner upper panel sub-assembly61702-12310
61707LRight front roof inner panel sub-assembly61707-12080
61708GLeft front roof inner panel sub-assembly61708-12080
61711Roof right side outer panel61711-12340
61712Roof left outer panel61712-12380
61731BRoof right inner panel61731-12790
61732BRoof left inner panel61732-12740
61951Right trim part bracket61951-12010
61952Right trim part bracket61952-12010
62152BNo. 2 silencer pad on cowl side62152-12050
62554BNo. 4 column pad62554-12180
64304BGlove box bracket right reinforcement sub-assembly64304-12141 · 64304-12142
64305BGlove box bracket left reinforcement sub-assembly64305-12151 · 64305-12152
75941ARight center pillar trim75941-12040
75942BLeft center pillar trim75942-12040
