Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 27 PNC and OE references.

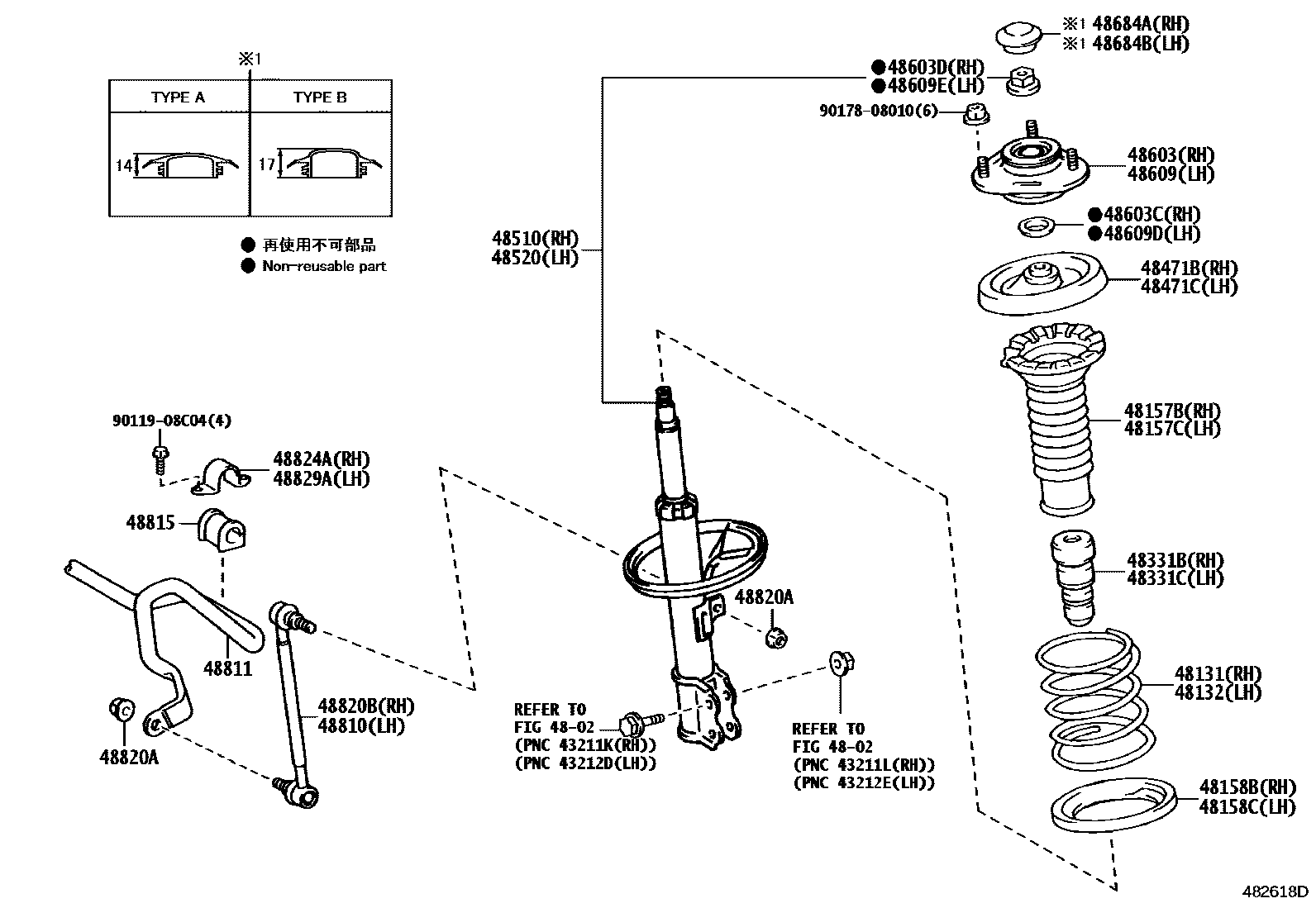

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 482618D
Front Spring & Shock Absorber — 482618D (200712 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-12C10 · 48131-12D70
48132Left front coil spring48131-12C10 · 48131-12D70
48157BFront coil spring upper right vibration isolation pad48157-12080
48157CFront coil spring upper left vibration isolation pad48157-12080
48158BFront coil spring lower right vibration isolation pad48158-47010
48158CFront coil spring lower left vibration isolation pad48158-47010
48331BRight front spring buffer block48331-12210
48331CLeft front spring buffer block48331-12210
48471BFront coil spring upper right seat48044-12110
48471CFront coil spring upper left seat48044-12110
48510Right front shock absorber assembly48510-80384 · 48510-80528 · 48510-80563
48520Left front shock absorber assembly48520-80143 · 48520-80256 · 48520-80283
48603Right front suspension bearing sub-assembly48609-12530
48603CDust seal (for right front suspension mount)90303-22002
48603DNut (for front mount to right front shock absorber)90179-14015
48609Left front suspension bearing sub-assembly48609-12530
48609DDust seal (for left front suspension mount)90303-22002
48609ENut (for front mount to left front shock absorber)90179-14015
48684ARight front suspension support dust cover48684-52010 · 48684-74010
48684BLeft front suspension support dust cover48684-52010 · 48684-74010
48810Left front stabilizer bar link assembly48820-47010
48811front stabilizer bar48811-12A60 · 48811-12A70
48815Front stabilizer bar bushing No. 148815-12360
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-47010
48824ARight front stabilizer bar bracket No. 148824-26210
48829ALeft front stabilizer bar bracket No. 148824-26210
