Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 7 PNC and OE references.

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861589E
收音机、放大器和冷凝器 — 861589E (200204 – 999999)

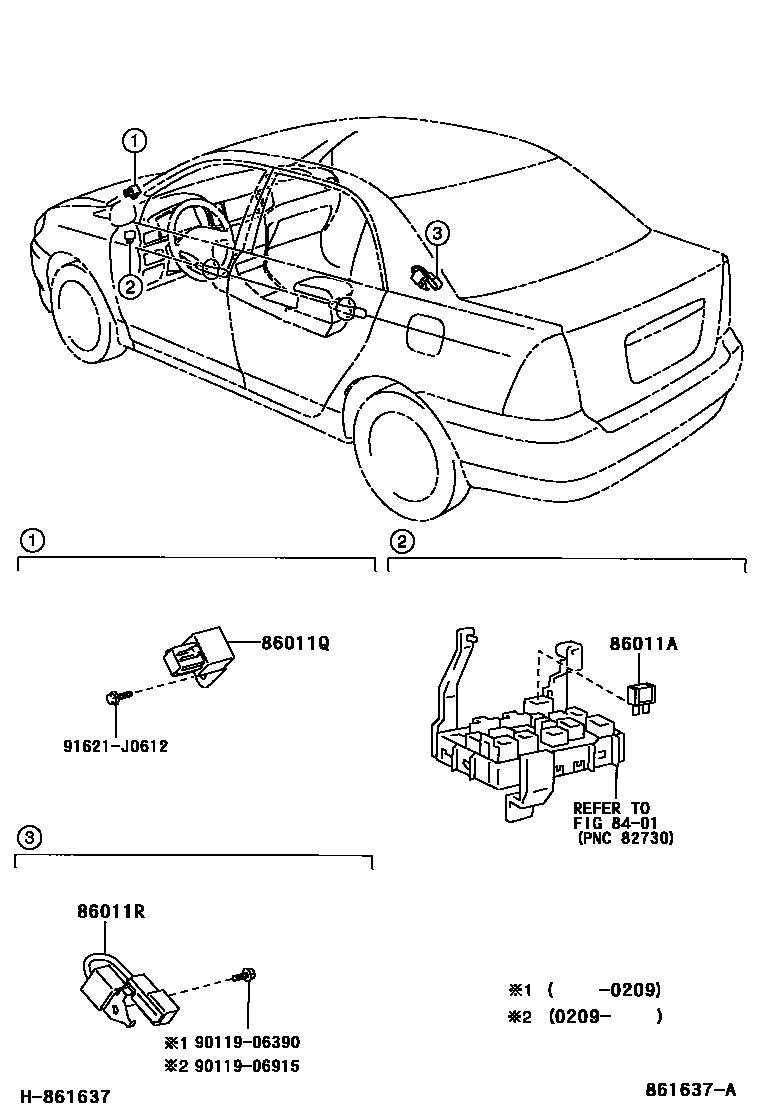

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861637A
收音机、放大器和冷凝器 — 861637A (200204 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04066
86011Qradio settings phase modulator90980-04154
86011Rradio settings phase modulator90980-04164
86120Radio assembly86120-02270 · 86120-02280 · 86120-02430 · 86120-02440
86120ARadio switch knob90011-25144
86211No. 1 radio bracket86211-02110
86212No. 2 radio bracket86212-02110
