Toyota COROLLA 线束和卡夹 — Figure 8202

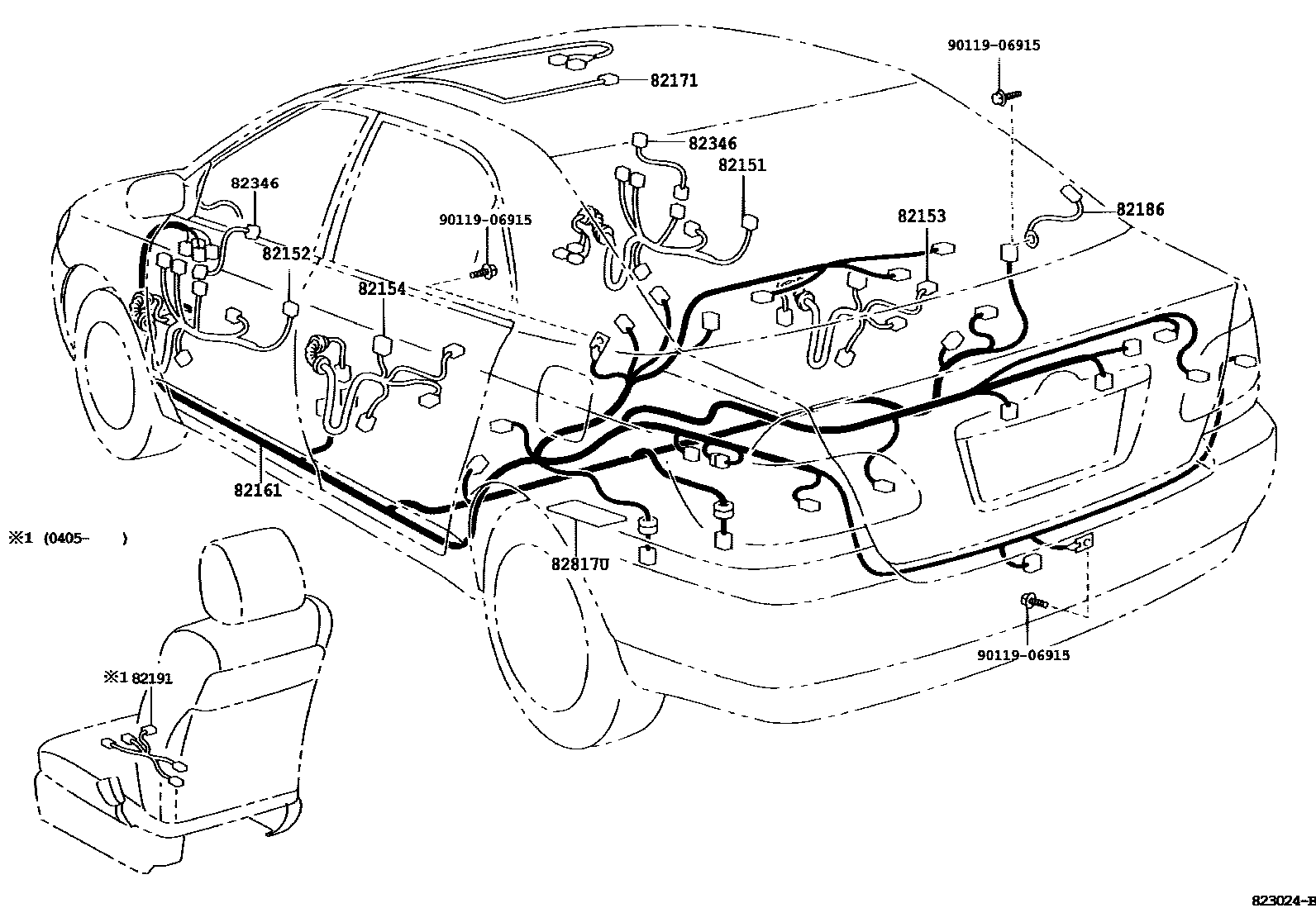

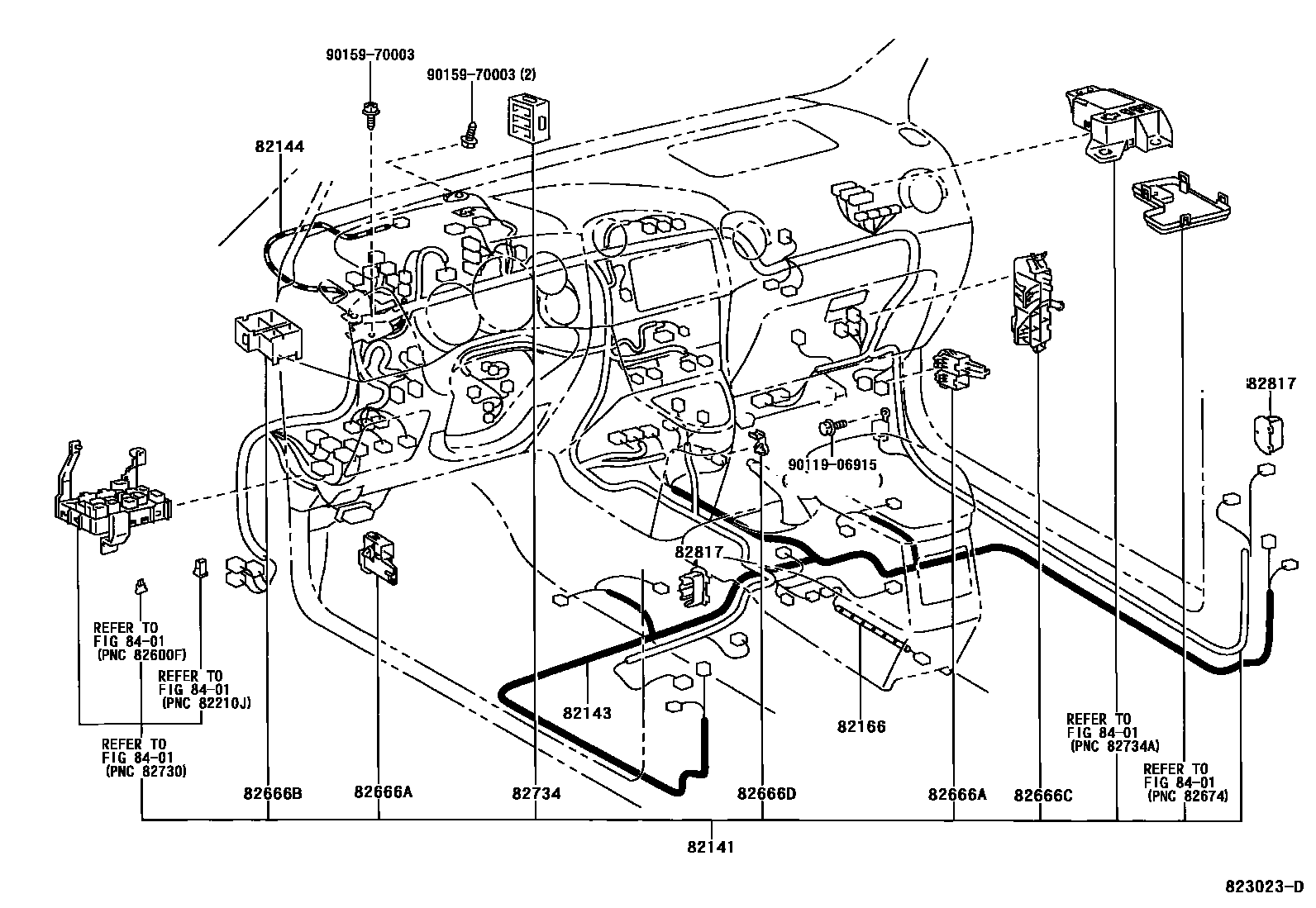

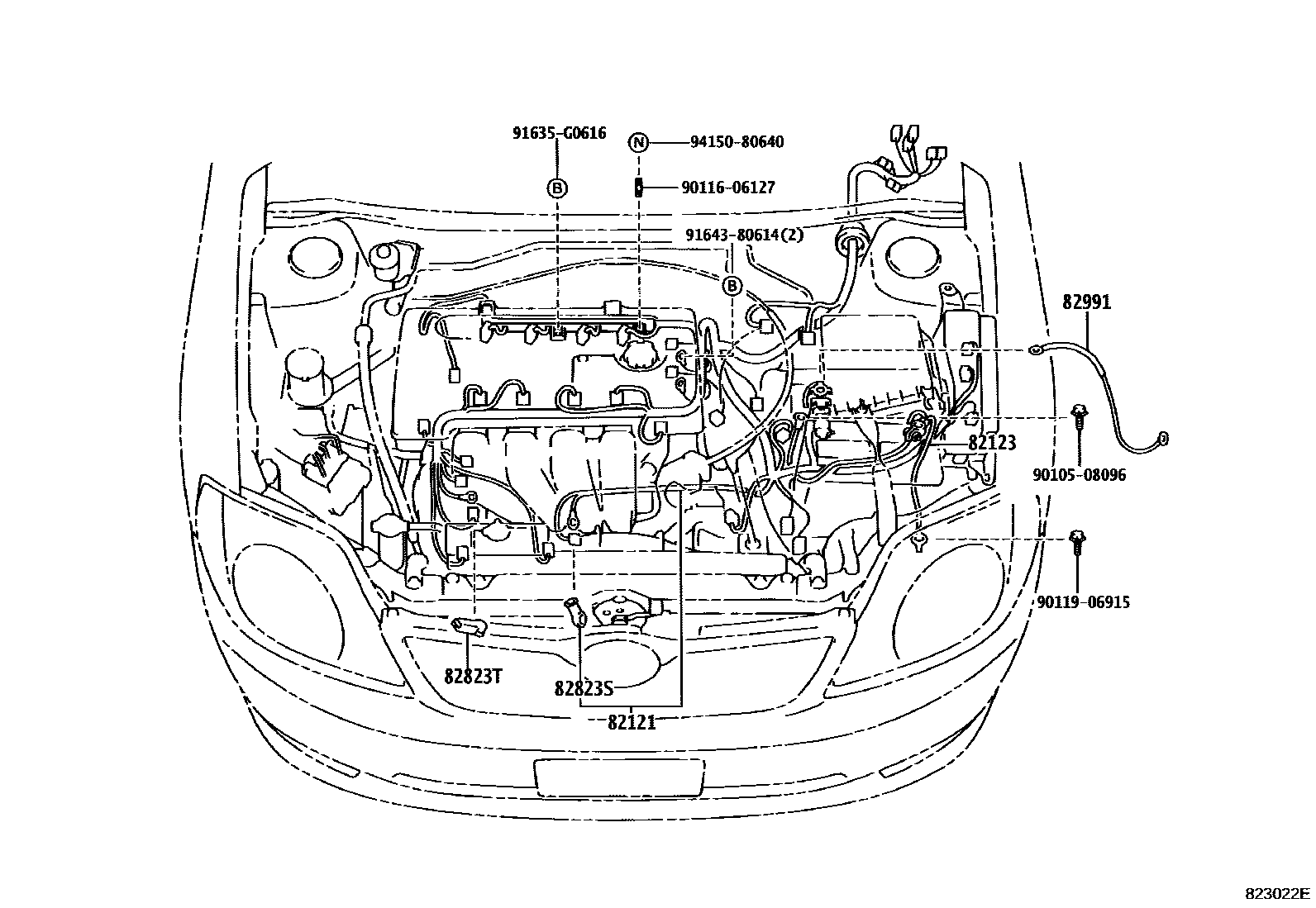

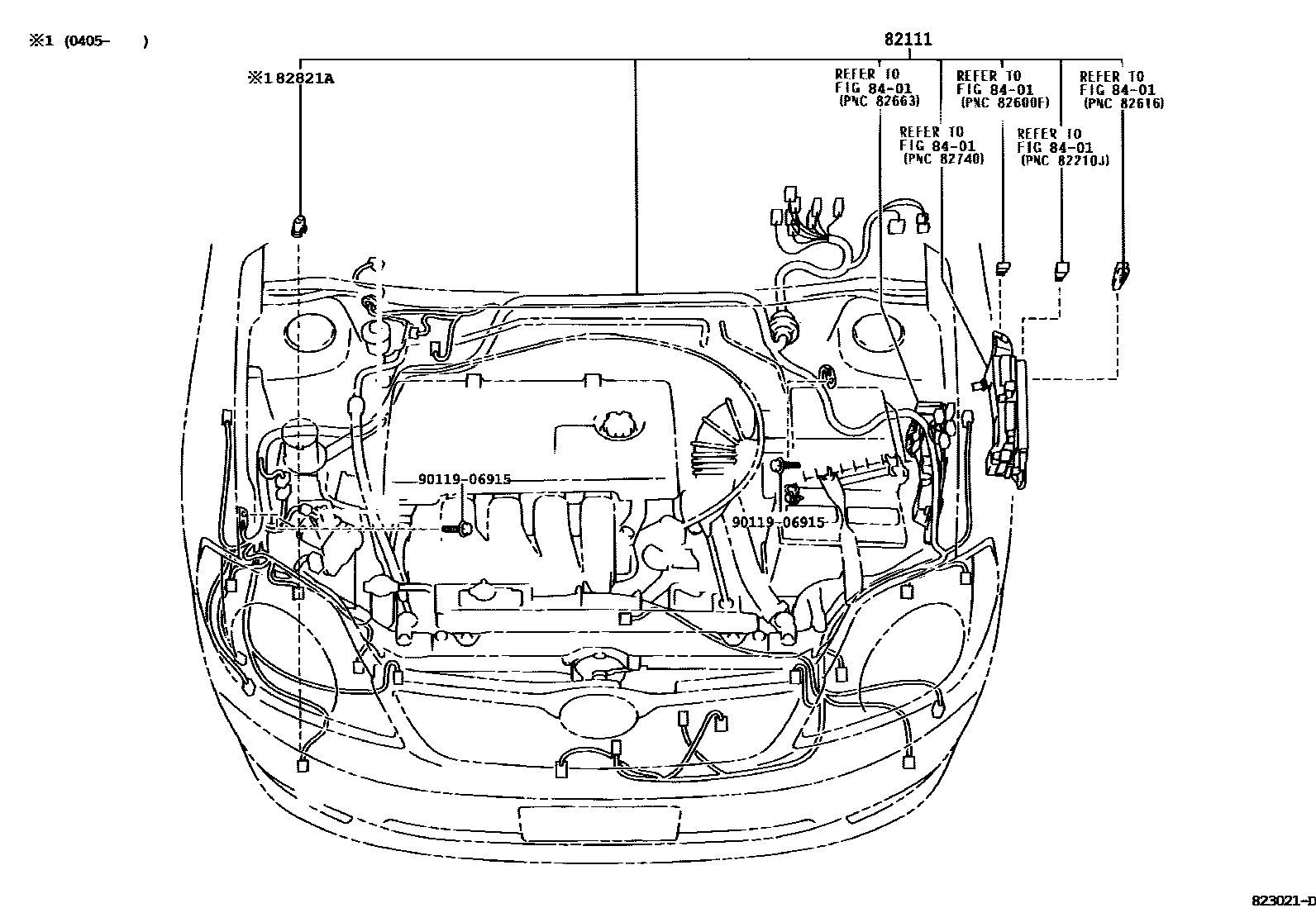

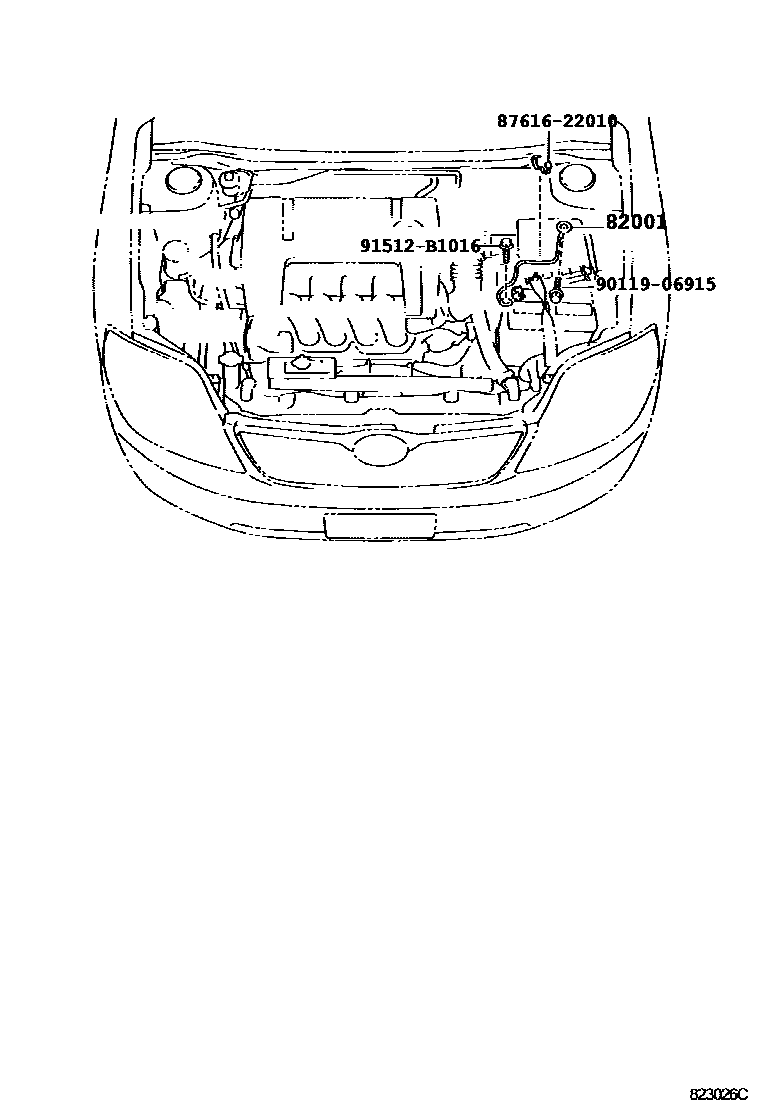

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 7 images and 28 PNC and OE references.

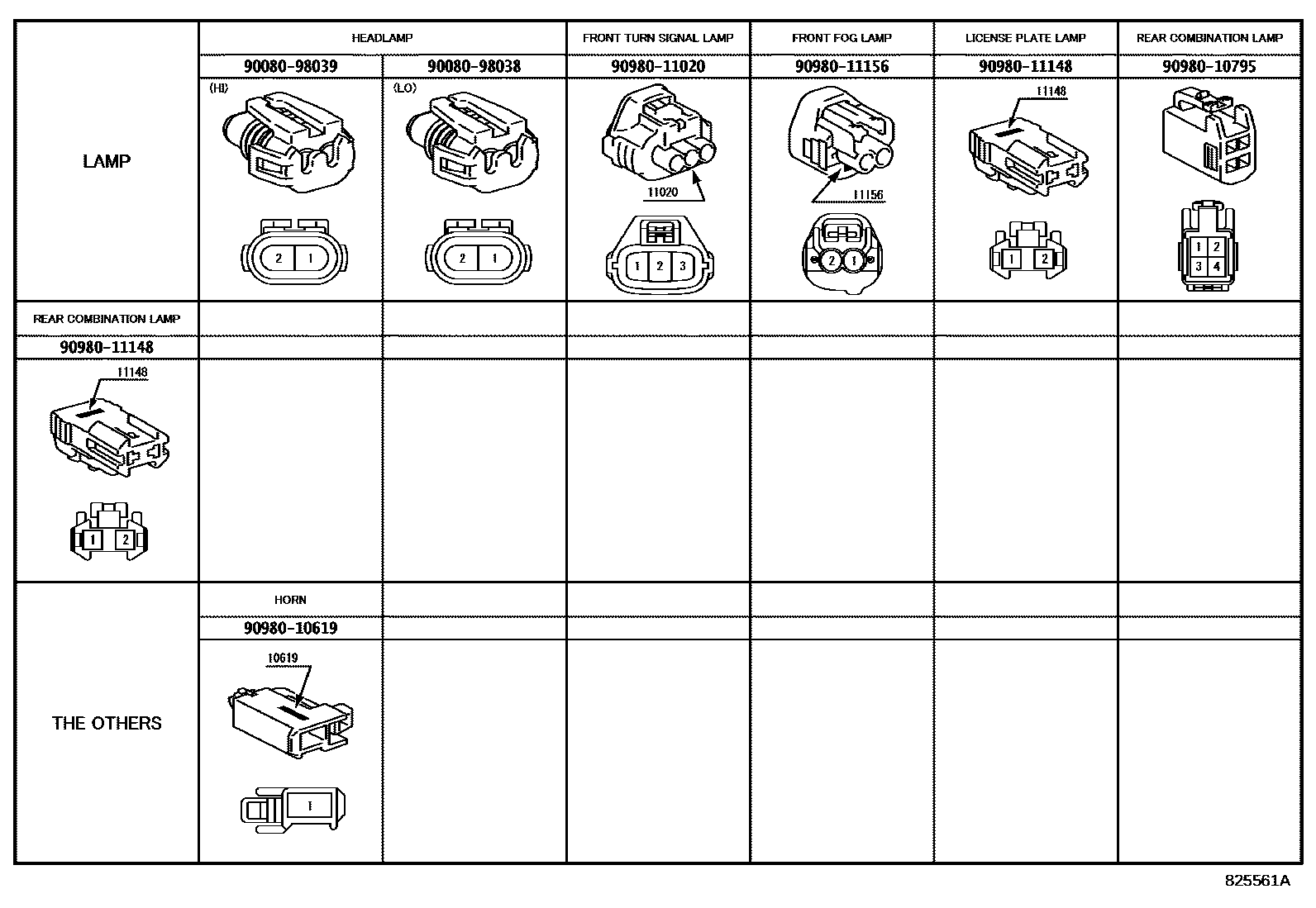

PNC and OE references

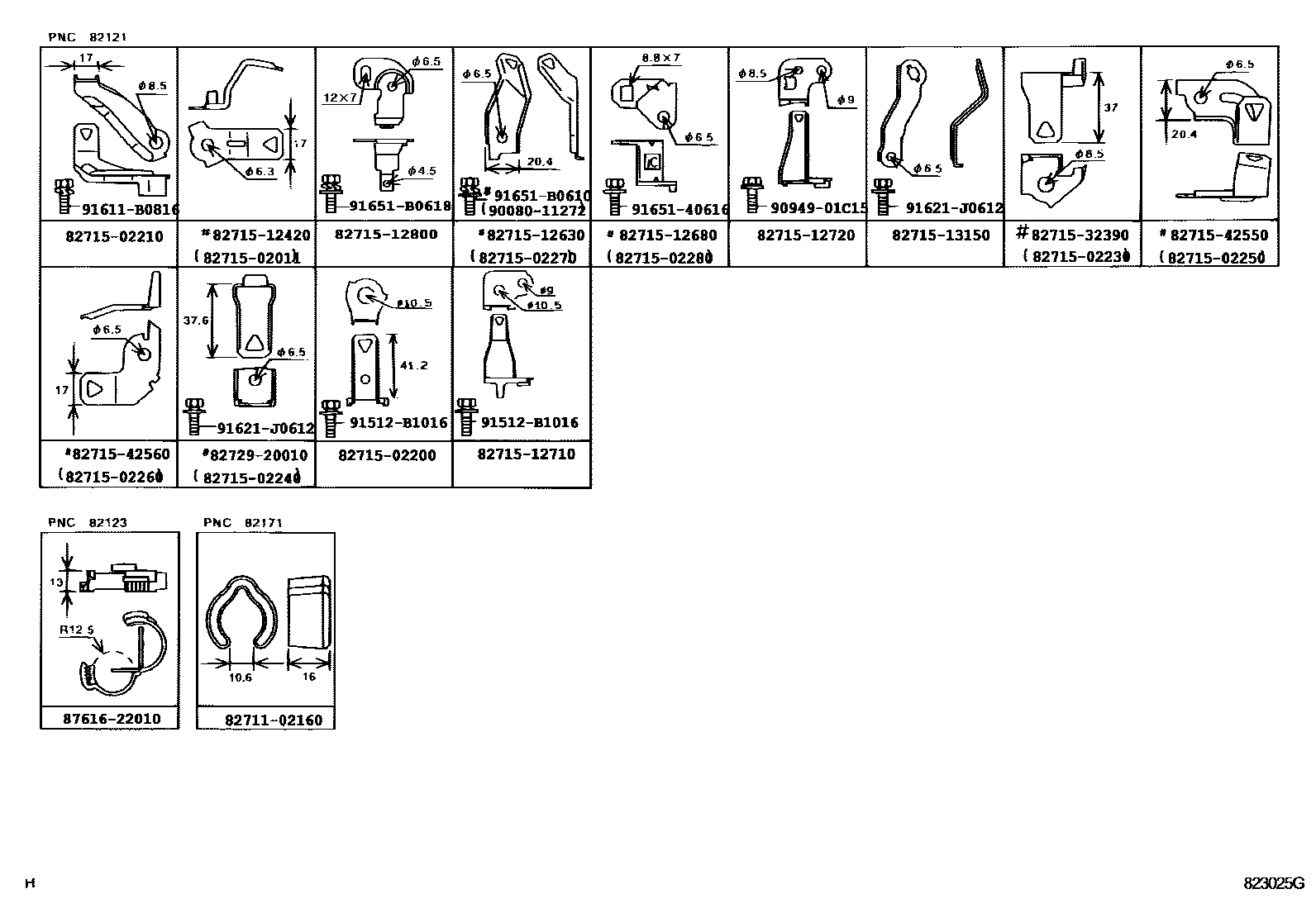

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07407 |
| 82111 | Engine room main wiring harness | 82111-12E90 · 82111-12F00 · 82111-12F10 · 82116-02220 · 82116-02221 · 82116-02230 · 82116-02231 · 82116-02240 · 82116-02241 · 82116-02250 · 82116-02251 · 82116-02260 · 82116-02261 |
| 82121 | Engine wiring harness | 82121-02C60 · 82121-02C70 · 82126-02010 · 82126-02020 · 82126-02030 · 82126-02040 |
| 82123 | Engine No. 3 wiring harness | 82123-02250 |
| 82141 | Dashboard wiring harness | 82117-02560 · 82117-02561 · 82117-02570 · 82117-02571 · 82117-02580 · 82117-02581 · 82117-02591 · 82117-02601 · 82141-12U50 · 82141-12U51 · 82141-12U52 · 82141-12U60 · 82141-12U61 · 82141-12U62 · 82141-12U70 · 82141-12U71 · 82141-12U72 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-02120 · 82143-02130 · 82143-12200 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-02080 · 82144-12090 |
| 82151 | Right front door wiring harness | 82151-12A00 · 82151-12A10 · 82151-12A20 · 82151-1E440 · 82151-1E450 · 82151-1E470 |
| 82152 | Left front door wiring harness | 82152-12A20 · 82152-12A30 · 82152-12A80 · 82152-1E040 · 82152-1E060 |
| 82153 | Rear door wiring harness No. 1 | 82153-02280 · 82153-02290 · 82153-02380 · 82153-02390 |
| 82154 | Rear door wiring harness No. 2 | 82153-02280 · 82153-02290 · 82153-02380 · 82153-02390 |
| 82161 | floor wiring harness | 82161-02830 · 82161-02840 · 82161-02850 · 82161-02860 · 82161-02870 · 82161-02K70 · 82161-02K80 · 82161-02K90 · 82161-02L00 · 82161-02L10 · 82161-12E80 · 82161-12E90 · 82161-12F00 · 82161-12F10 · 82161-12F20 · 82199-02110 |
| 82166 | Armrest box wiring harness | 82166-02010 · 82166-12010 |
| 82171 | Roof No. 1 wiring harness | 82171-02430 · 82171-02431 · 82171-02440 · 82171-02730 · 82171-12F90 · 82171-12G00 |
| 82186 | Rear window wiring harness No. 1 | 82187-12220 |
| 82191 | Front right seat wiring harness | 82191-33140 |
| 82346 | Tweeter wiring harness | 82346-12010 |
| 82666A | Connector holder No. 2 | 82666-02130 |
| 82666B | No. 3 connector holder | 82666-02140 |
| 82666C | No. 4 connector holder | 82666-02150 |
| 82666D | No. 5 connector holder | 82666-02160 |
| 82734 | central junction box | 82734-02020 |
| 82817 | No. 1 wire harness protection device | 82817-02190 · 82817-02230 |
| 82817U | No. 16 wire harness protection device | 82817-1A640 |
| 82821A | Connector cover | 82821-10050 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82991 | Fuse repair line | 82991-12090 |
