Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 2 images and 14 PNC and OE references.

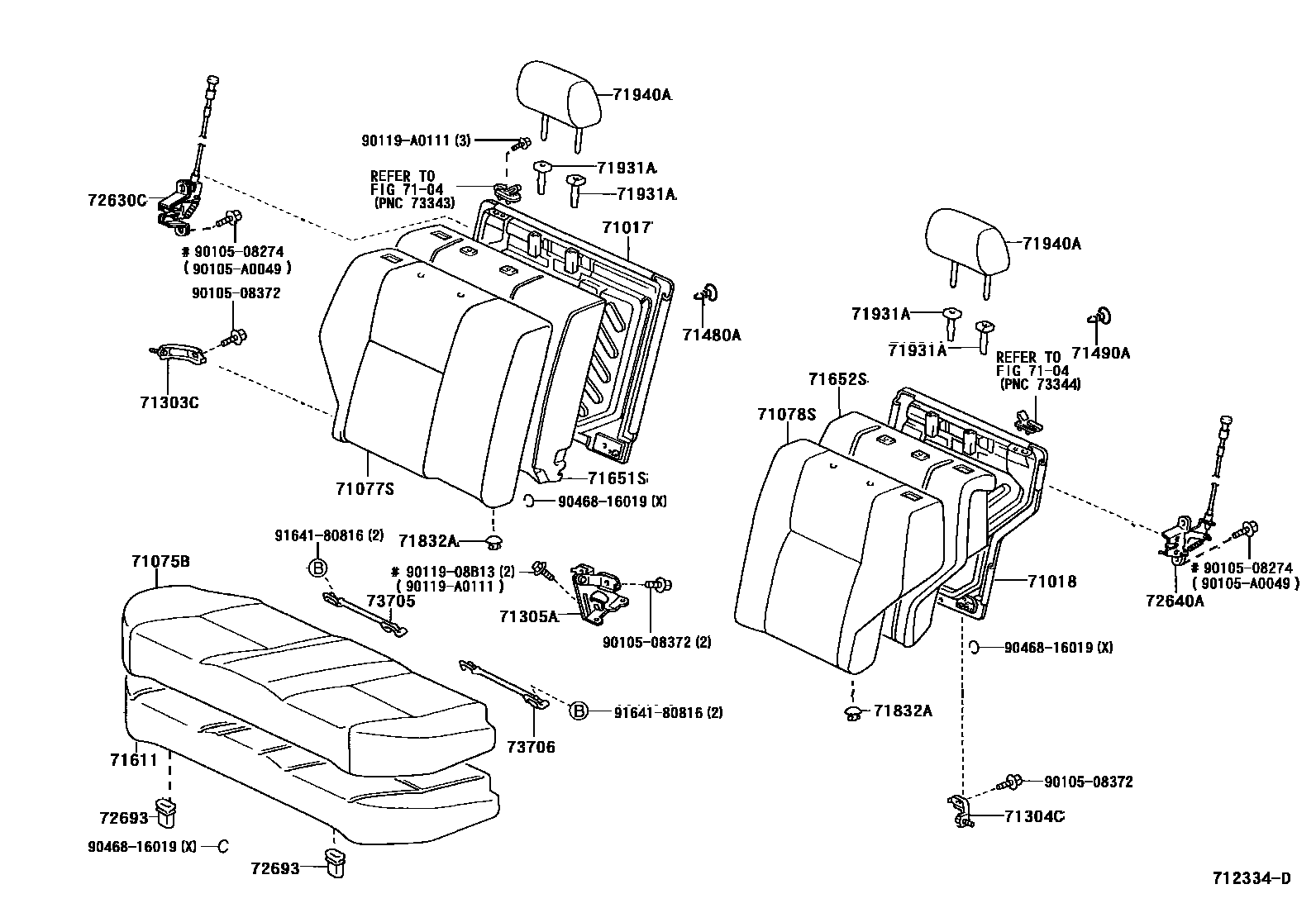

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 712334D
后排座椅和座椅滑轨 — 712334D (200204 – 200405)

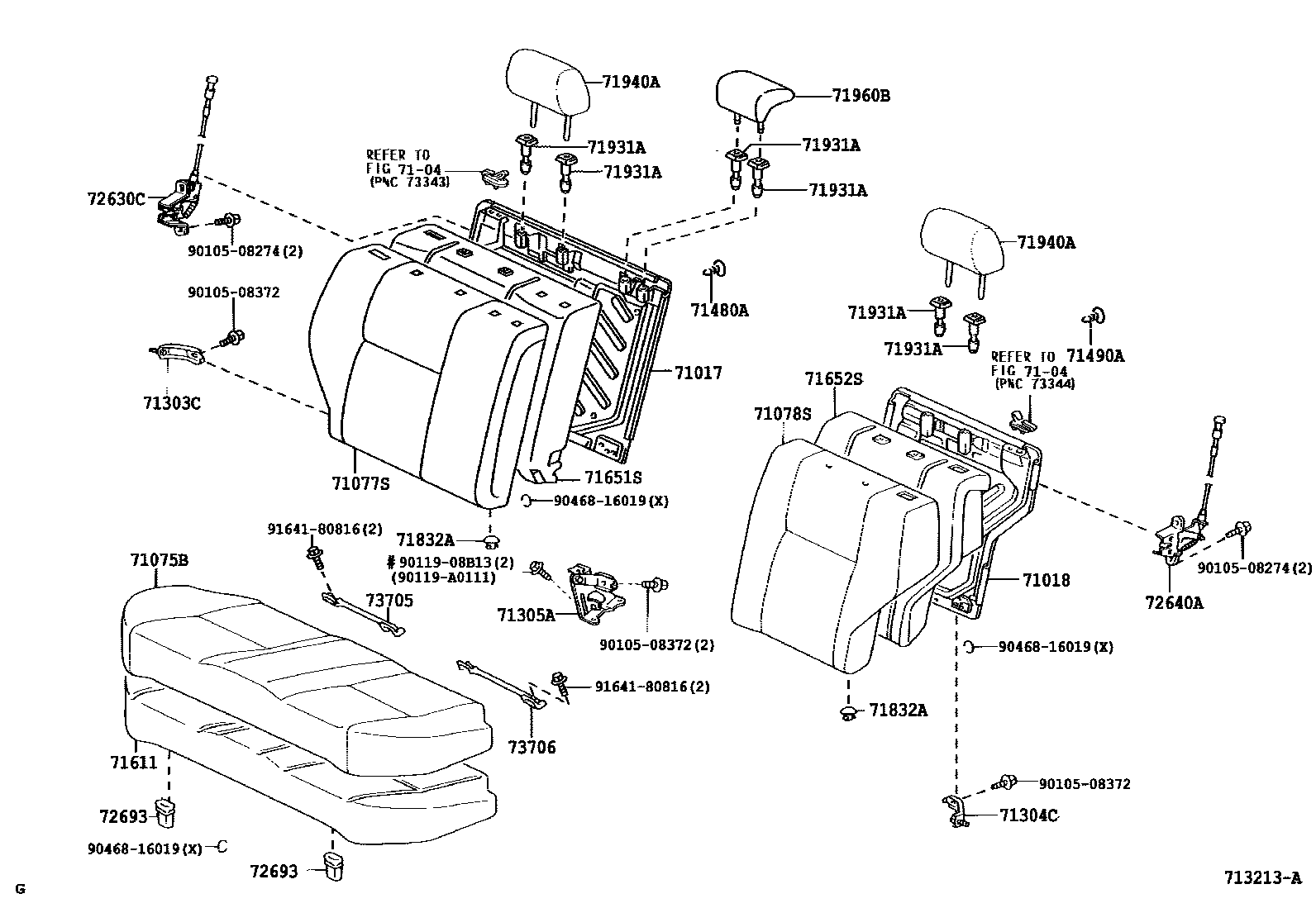

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 713213A
后排座椅和座椅滑轨 — 713213A (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-12650 · 71017-12691
71018Rear left seat back frame sub-assembly71018-12320 · 71018-12340
71075BRear seat cushion cover (for bench seat)71075-02A00
71303CRear right seat backrest hinge sub-assembly71303-02050
71304CRear left seat back hinge sub-assembly71303-02050
71305ARear center seat backrest hinge sub-assembly71305-02050
71611Rear seat cushion cushion71503-12150 · 71503-12160
71651SRear right seat back cushion (for split seats)71651-12810 · 71651-12830
71652SRear left seat back cushion (for split seats)71652-12690
72630CRear right seat back lock assembly72630-02020
72640ARear left seat back lock assembly72640-02020
72693Rear seat cushion hook72693-12080
73705Child restraint seat anchor right side bracket sub-assembly73705-12040
73706Child restraint seat anchor left bracket sub-assembly73706-12040
