Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 2 images and 58 PNC and OE references.

Toyota COROLLA 侧梁 EPC diagram — 611600F
侧梁 — 611600F (200204 – 200405)

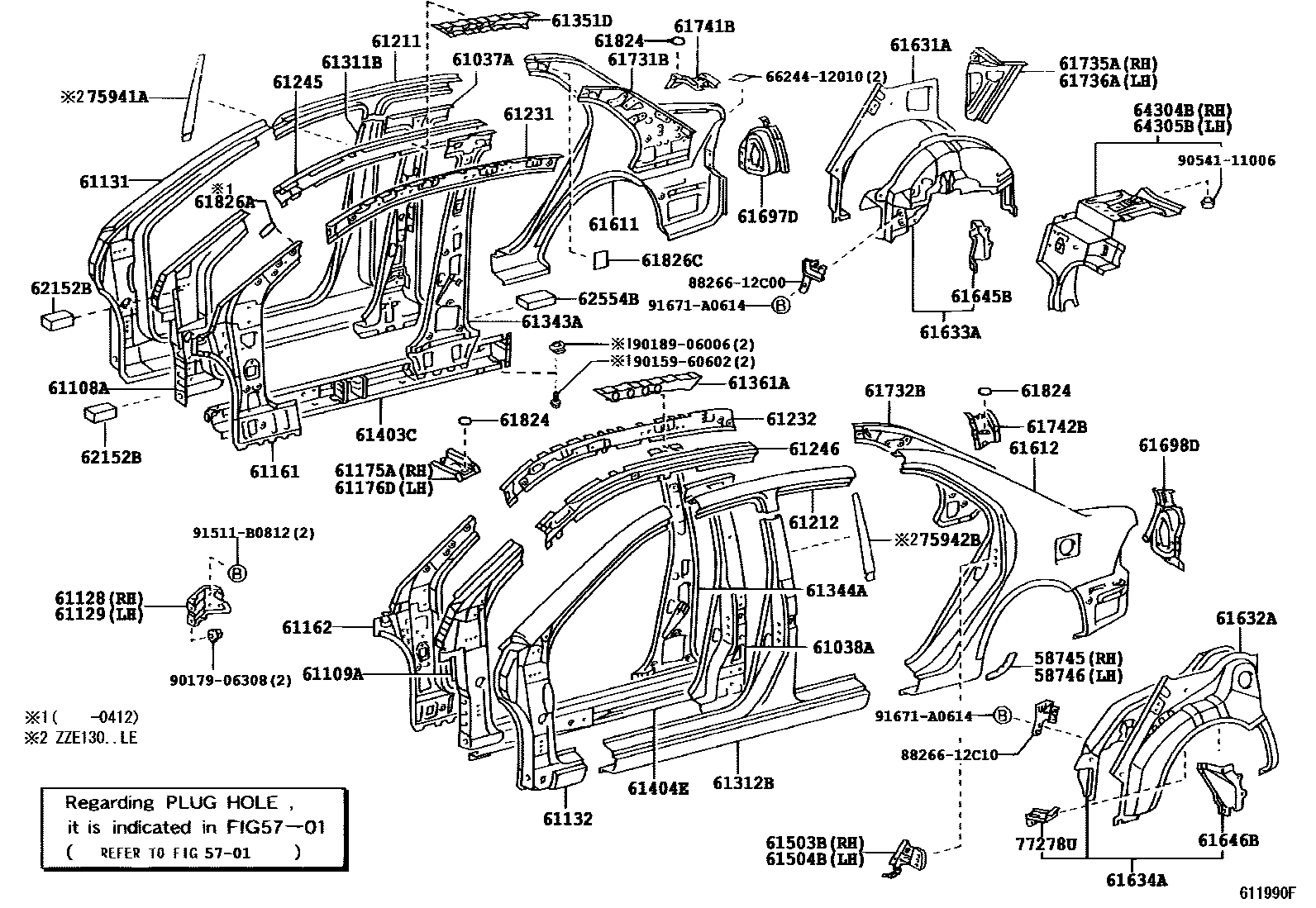

Toyota COROLLA 侧梁 EPC diagram — 611990F
侧梁 — 611990F (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
58745Right front side panel protector58741-12160
58746Left front side panel protector58742-12140
61037ARight body center pillar reinforcement sub-assembly61037-02903 · 61037-02906
61038ALeft body center pillar reinforcement sub-assembly61038-02903 · 61038-02906
61108ARight body front pillar lower reinforcement sub-assembly61108-12230
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12220
61128Right front wall side panel reinforcement61103-12190 · 61103-12200
61129Left front wall side panel reinforcement61104-12220 · 61104-12230
61131Right body outer front upper pillar61131-12610
61132Left body outer front upper pillar61132-12620
61161Right upper body inner front pillar61023-02090 · 61023-02091 · 61023-02092
61162Left side inner front upper pillar61024-02090 · 61024-02091 · 61024-02092
61175ANo. 2 right outer front pillar upper reinforcement61175-12200 · 61175-12211
61176DNo. 2 left body exterior front pillar reinforcement61176-12200 · 61176-12201 · 61176-12211
61211Roof right outer longitudinal beam61211-12460
61212Roof left outer longitudinal beam61212-12460
61231Inner longitudinal beam on the right side of the roof61231-02040 · 61231-02100
61232Roof left inner longitudinal beam61232-02040 · 61232-02100
61245Roof right outer longitudinal beam reinforcement61245-02040 · 61245-02060 · 61245-12060
61246Roof left outer longitudinal beam reinforcement61246-02040 · 61246-02070 · 61246-12060
61311BRight body outer center pillar61311-12400
61312BLeft body outer center pillar61312-12440
61343ARight body inner center pillar61343-02050 · 61343-02051
61344ALeft body inner center pillar61344-02050 · 61344-02051
61351DNo. 1 right longitudinal beam in the outer center61351-02010
61361AOuter center No. 1 left longitudinal beam61361-02010
61403CRight door outer sill reinforcement sub-assembly61403-12020
61404ELeft door outer sill reinforcement sub-assembly61404-12020
61503BRight side locking column reinforcement sub-assembly61503-13030
61504BLeft side locking column reinforcement sub-assembly61504-13030
61611Right side hoarding61601-1H200
61612left side panel61602-1H030
61631ARight wheel cover outer panel61631-02070
61632ALeft side wheel cover outer panel61632-02070
61633ARight wheel housing lining panel61607-1A905 · 61607-1A906
61634ALeft side wheel housing lining panel61608-1A909 · 61608-1A910
61645BRight rear side wheel housing corner panel61645-12150
61646BLeft rear side wheel housing corner panel61646-12140
61697DRight side enclosure end cover61697-12902
61698DLeft side enclosure end cover61698-12902
61731BRoof right inner panel61731-02080 · 61731-12770
61732BRoof left inner panel61732-02080 · 61732-12720
61735ARight rear roof inner panel61735-12380
61736ALeft rear roof inner panel61736-12370
61741BRear window opening right reinforcement61741-12120 · 61741-12121 · 61741-12171 · 61741-12172 · 61741-12173
61742BRear window opening left reinforcement61742-12090 · 61742-12091 · 61742-12131 · 61742-12132 · 61742-12133
61815CInner roof cover61815-02040 · 61815-28010 · 61815-32020
61824Noise Control Panel No. 161824-12040 · 61824-12060
61824CNo. 1 silencer panel gasket61824-50020 · 61824-52040
61826ANoise Control Panel No. 361826-12020 · 61826-52020
61826CNo. 3 silencer panel gasket61826-52020
62152BNo. 2 silencer pad on cowl side62152-12050 · 62152-12060
62554BNo. 4 column pad62554-12170 · 62554-12180
64304BGlove box bracket right reinforcement sub-assembly64304-02901
64305BGlove box bracket left reinforcement sub-assembly64305-02901
75941ARight center pillar trim75941-12010 · 75941-12011
75942BLeft center pillar trim75942-12010 · 75942-12011
77278UFuel tank filler pipe protection device bracket77278-32050
