Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota COROLLA EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 2 images and 7 PNC and OE references.

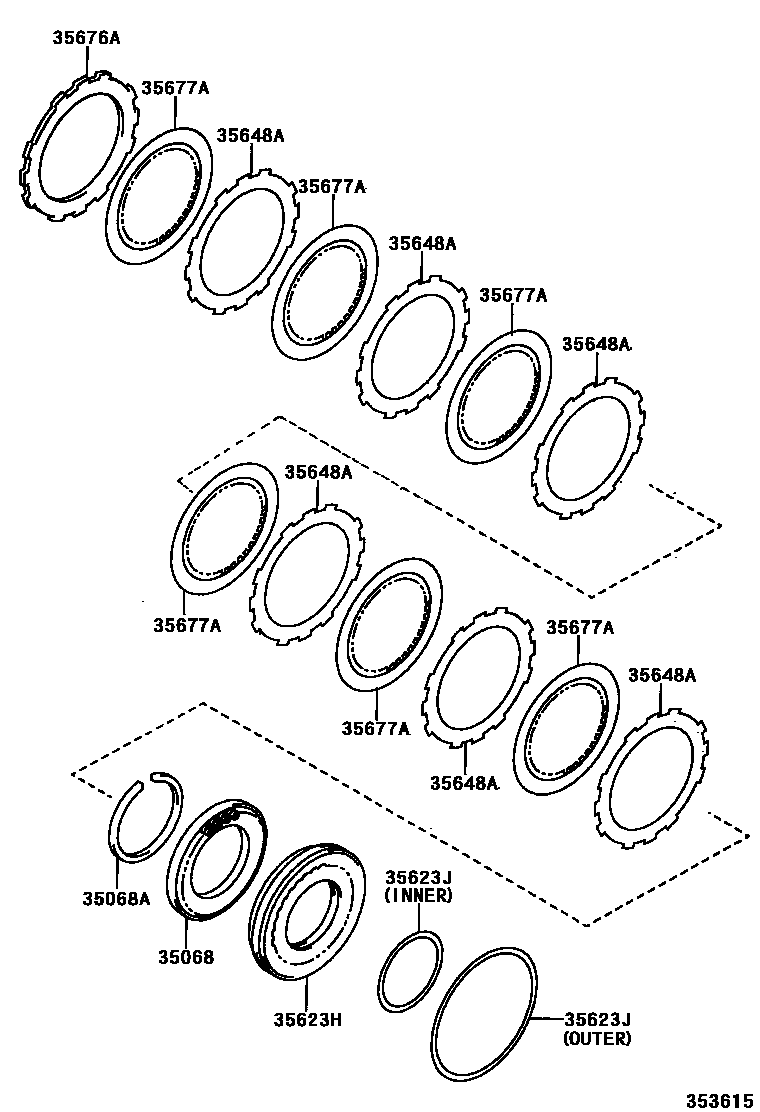

Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) EPC diagram — 353615
3号制动器、一档和倒档制动器(ATM) — 353615 (200204 – 200405)

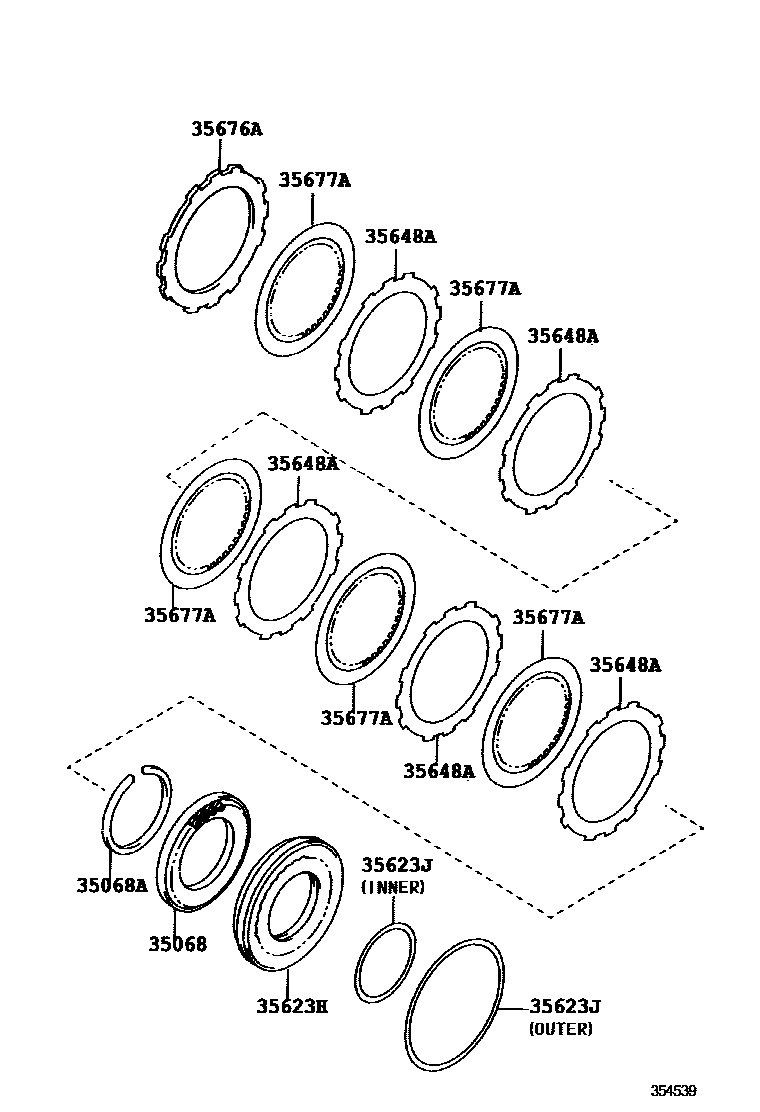

Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) EPC diagram — 354539A
3号制动器、一档和倒档制动器(ATM) — 354539A (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-12010
35068AShaft snap ring (for first and reverse brake return spring)90520-90001
35623HFirst and reverse brake piston35623-12030 · 35623-20020
35623JO-ring (for first and reverse brakes)90301-94004 · 90301-99131
35648AClutch disc (for first and reverse brakes)35648-12020
35676ABrake flange (for first and reverse brakes)35676-12030
35677AClutch disc (for first and reverse brake)35677-32080
