Toyota COROLLA 仪表 — Figure 8301

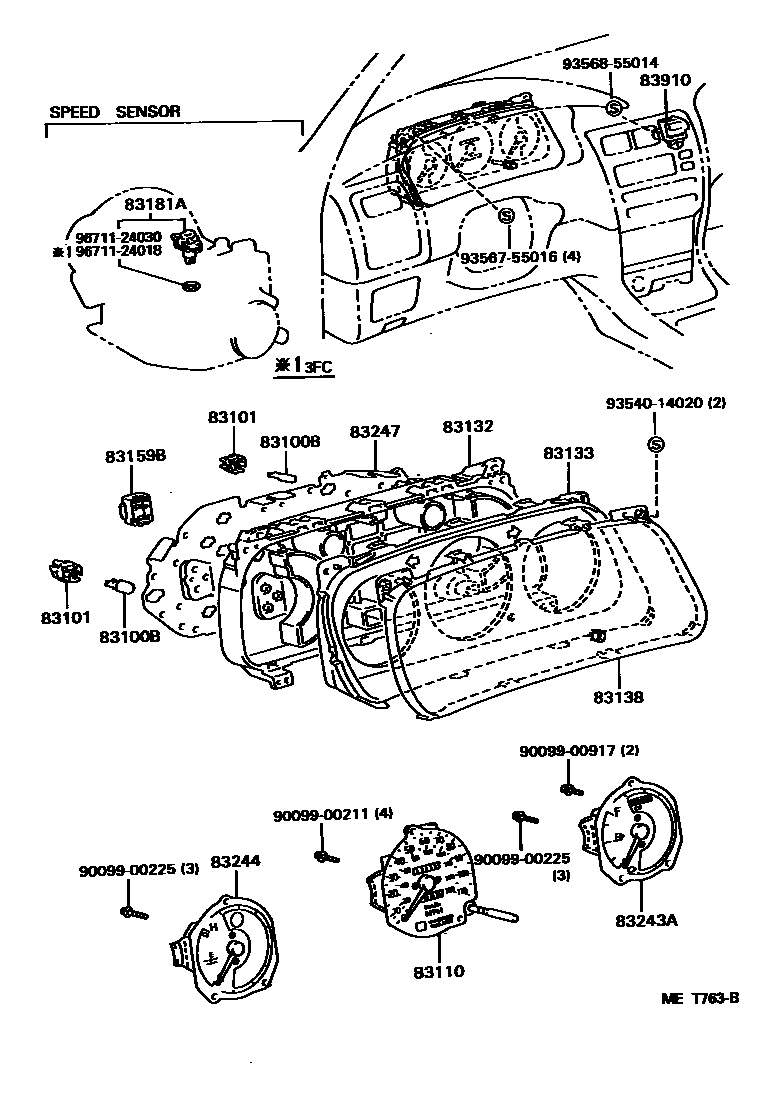

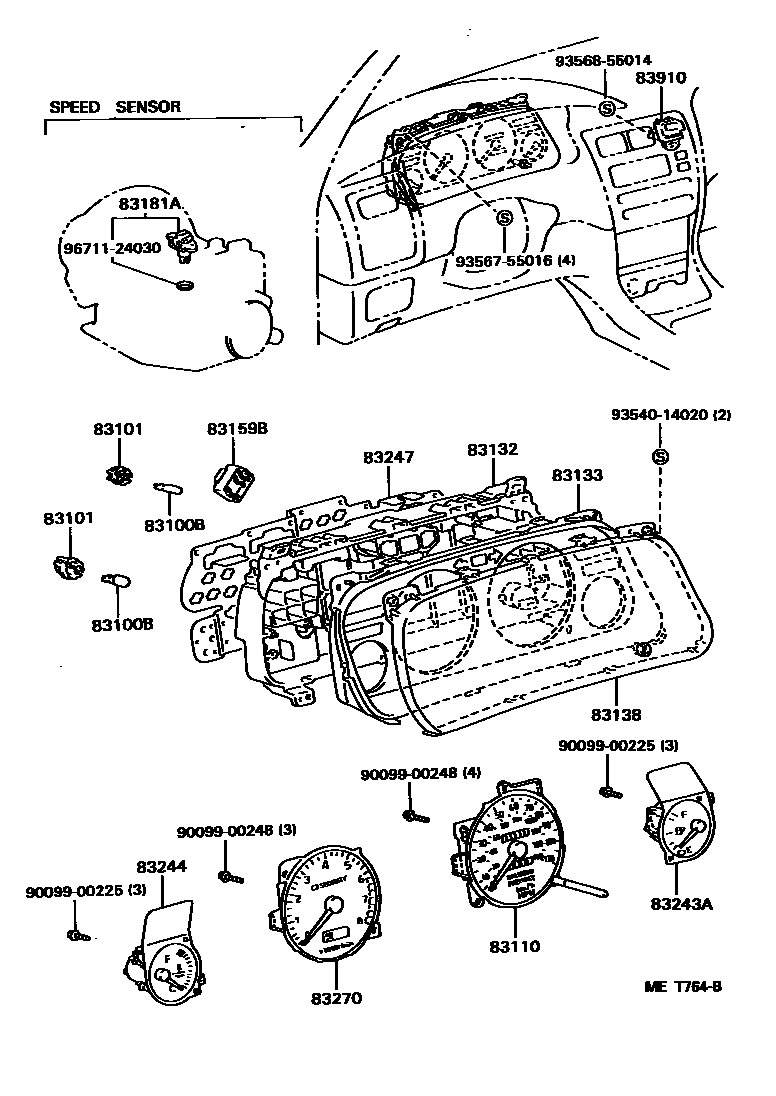

Toyota COROLLA EPC diagram 8301, 仪表, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-12030 · 83109-30070 · 83119-01010 · 83119-03030 · 83119-32010 · 83120-02020 · 83120-02030 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-02101 · 83110-02111 · 83110-1H020 · 83110-1H021 · 83110-1H030 · 83110-1H031 · 83110-1H090 · 83110-1H091 · 83110-1H100 · 83110-1H101 |
| 83132 | Instrument cluster housing | 83132-1A610 · 83132-1A630 |
| 83133 | Combined instrument panel No. 1 | 83133-1H150 · 83133-1H170 |
| 83138 | speedometer glass | 83138-1A150 · 83138-1A170 |
| 83159B | Instrument relay assembly | 83159-22170 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12040 |
| 83243A | Fuel gauge sub-assembly | 83243-1H130 · 83243-1H131 · 83243-1H150 · 83243-1H151 · 83243-1H290 · 83243-1H291 · 83243-1H310 · 83243-1H311 · 83243-1H330 · 83243-1H331 · 83243-1H610 |
| 83244 | Water temperature meter sub-assembly | 83244-1E010 · 83244-1E130 |
| 83247 | Instrument circuit board | 83149-12010 · 83149-12030 · 83247-1H650 · 83247-1H670 |
| 83270 | Engine tachometer assembly | 83242-1E790 · 83242-1E810 · 83242-1E830 · 83242-1H270 · 83242-1H290 · 83242-1H310 |
| 83910 | clock assembly | 83910-12470 |
