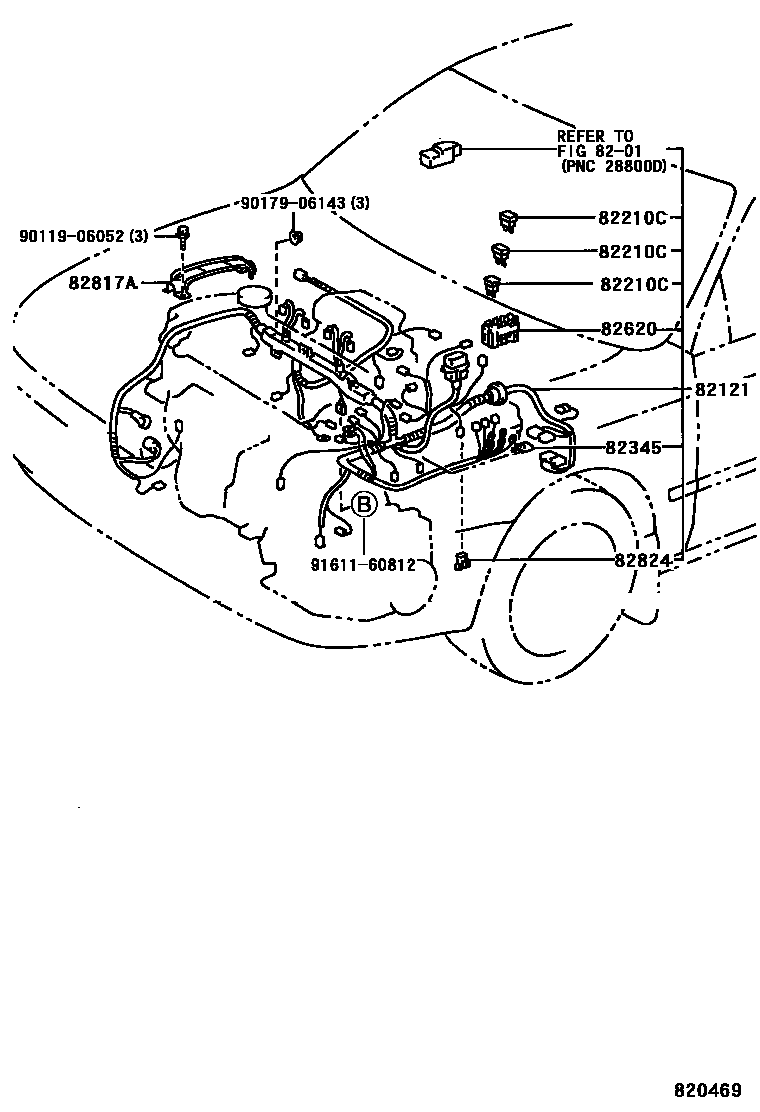

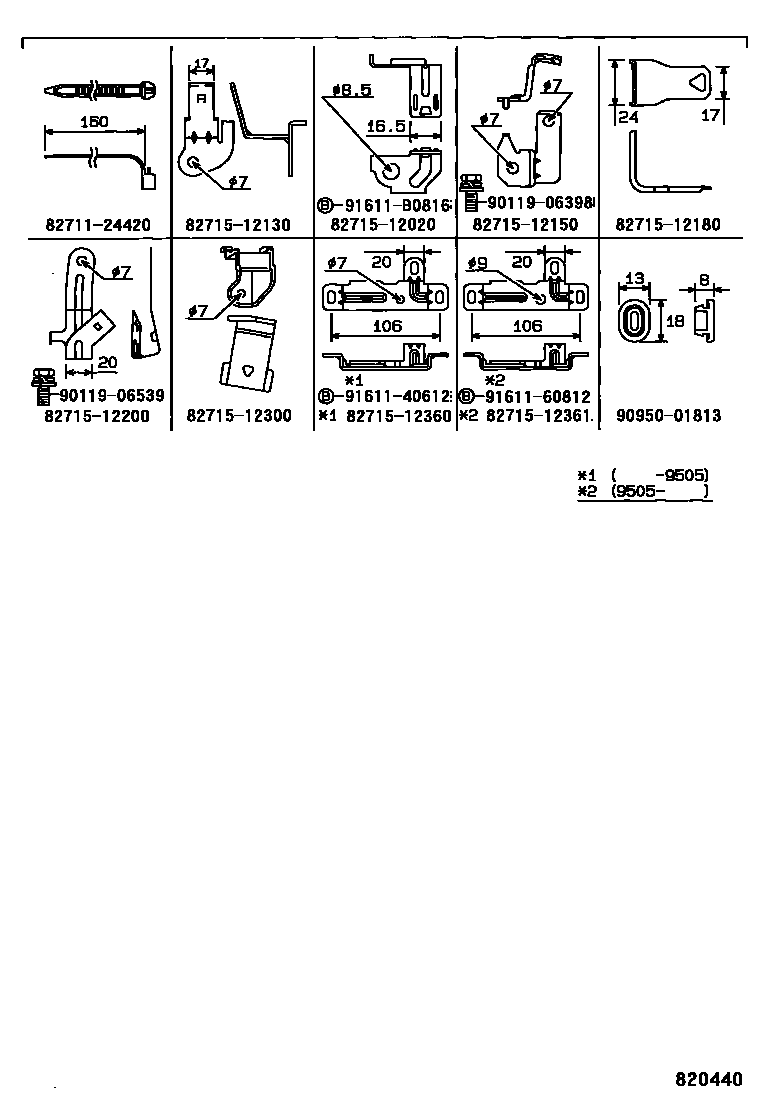

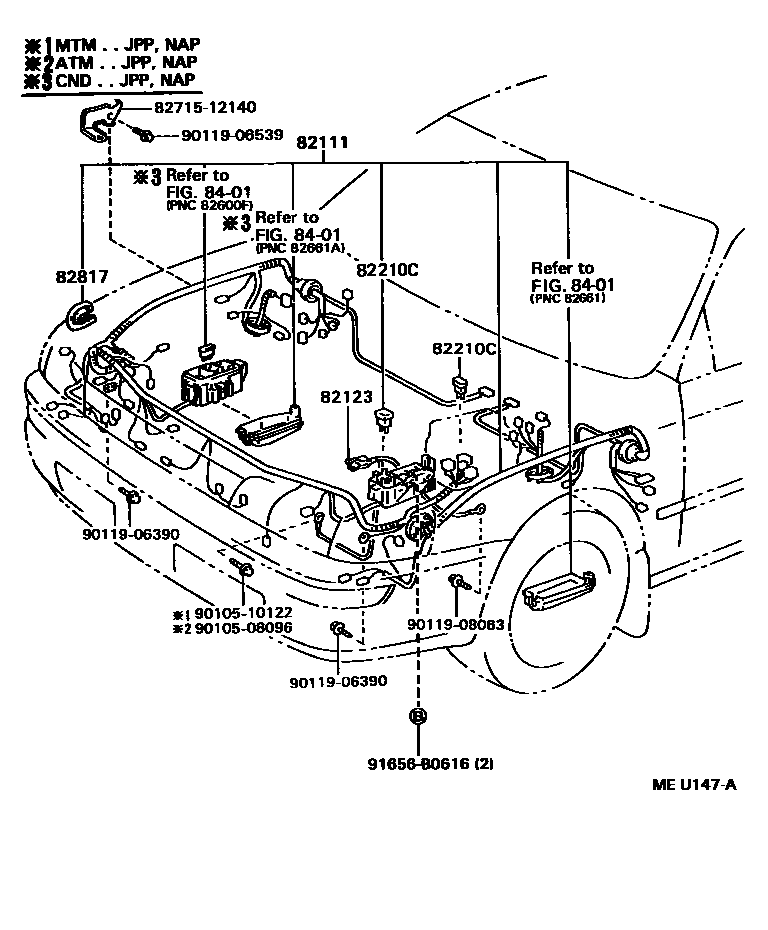

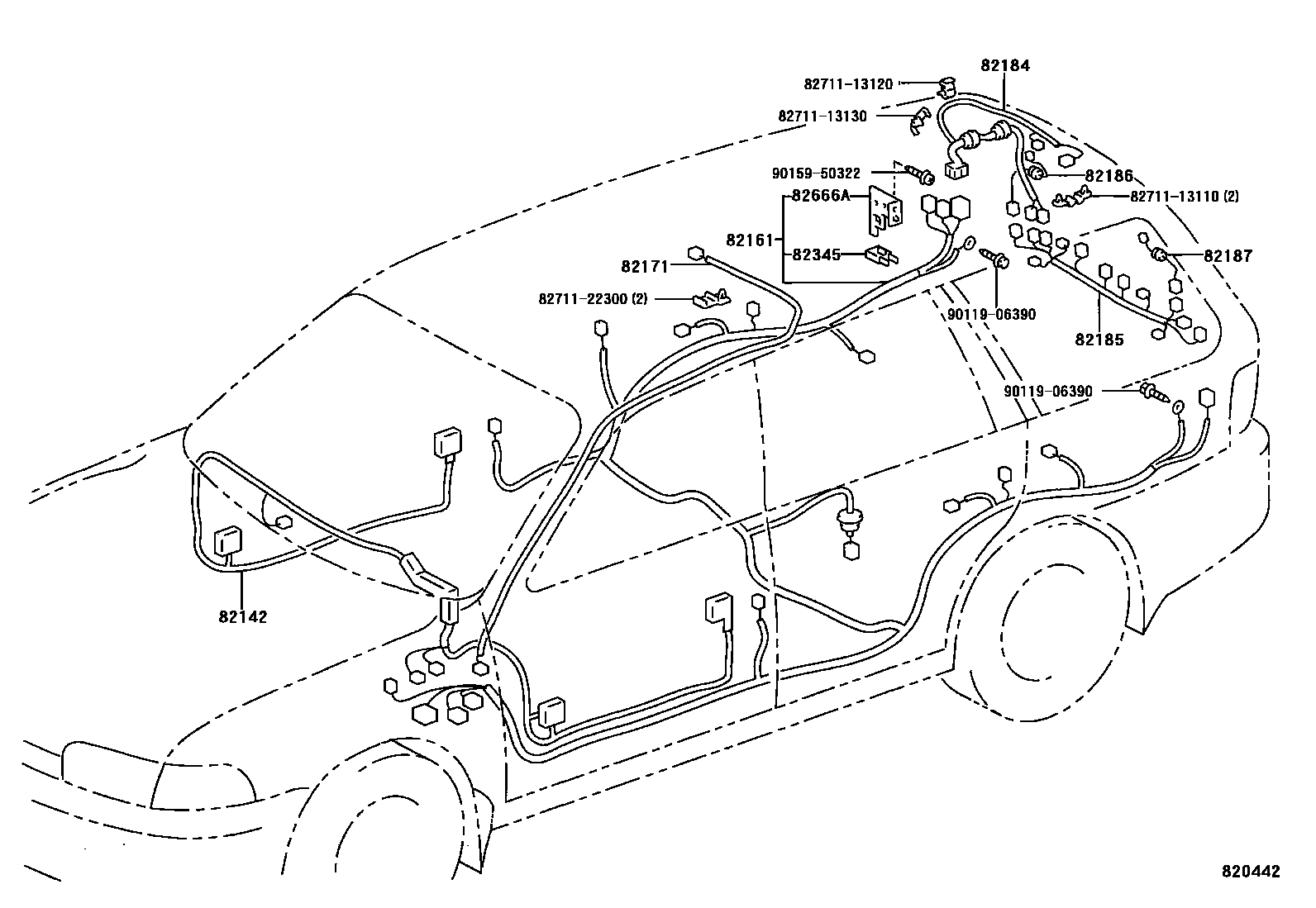

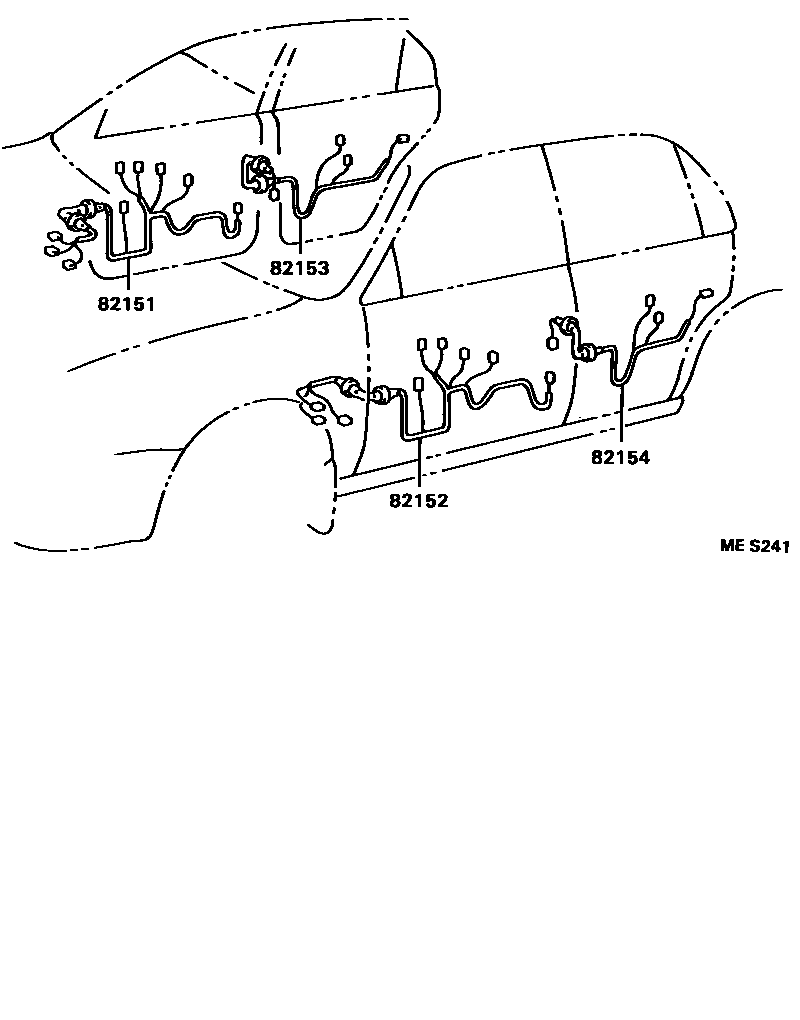

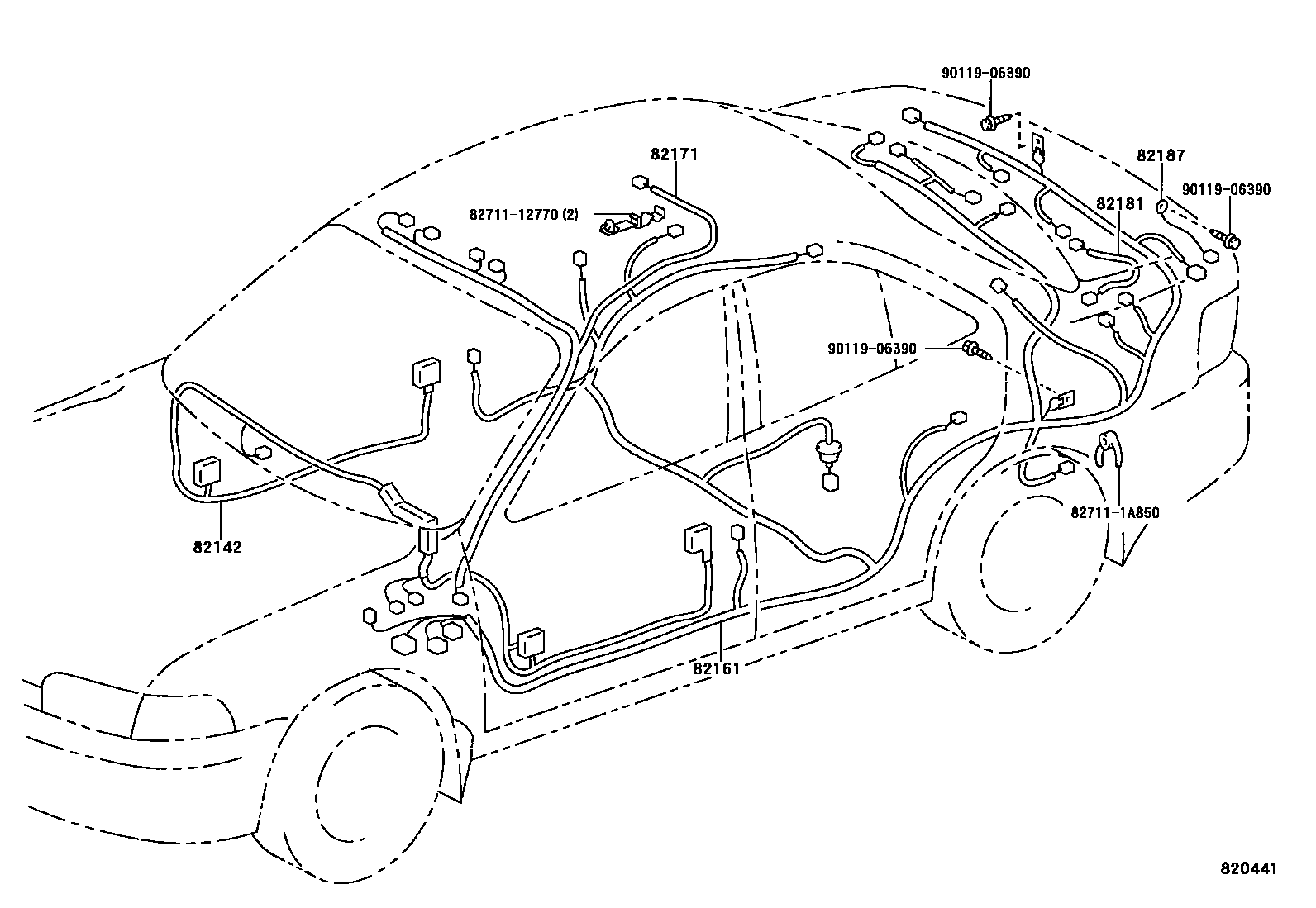

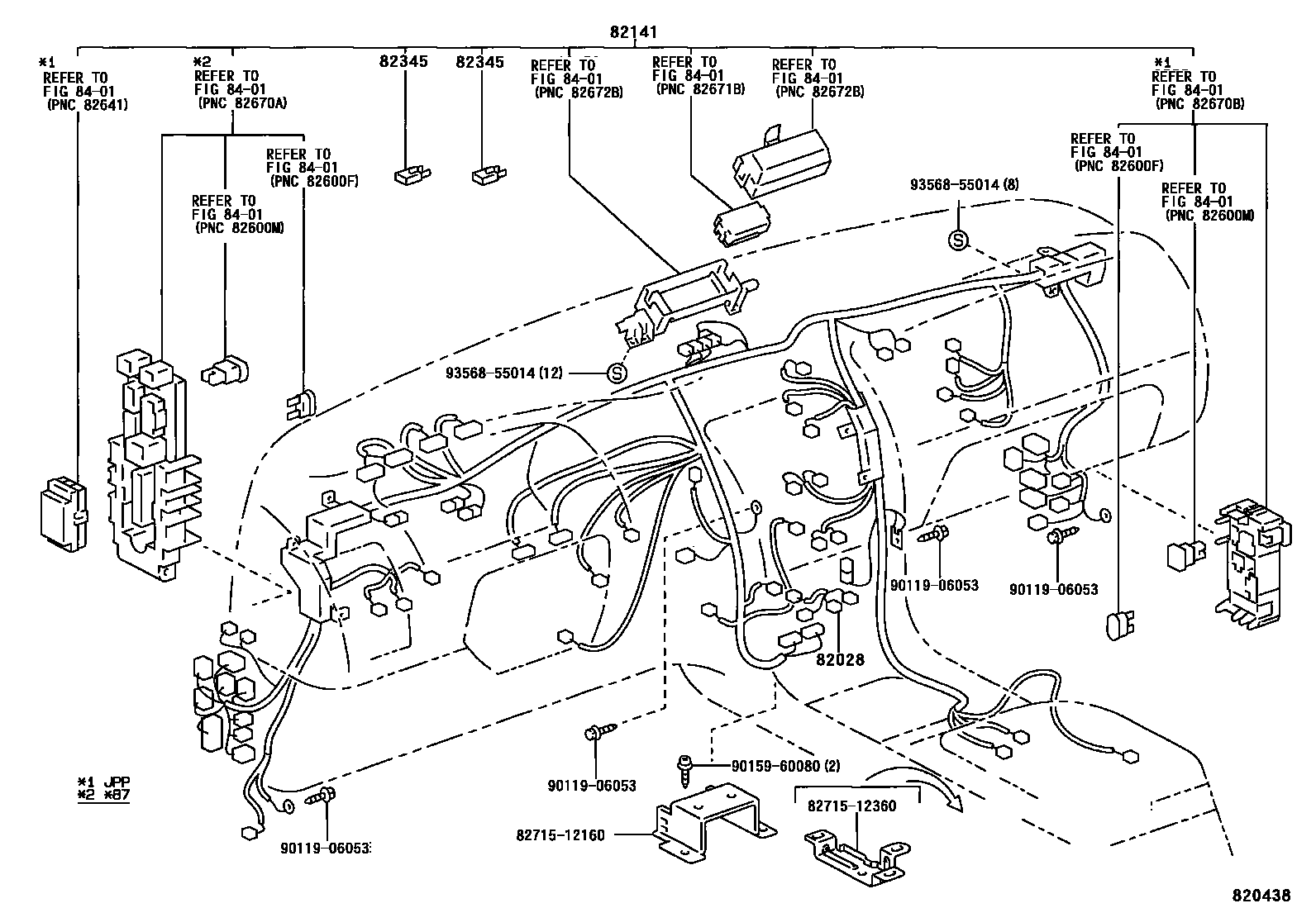

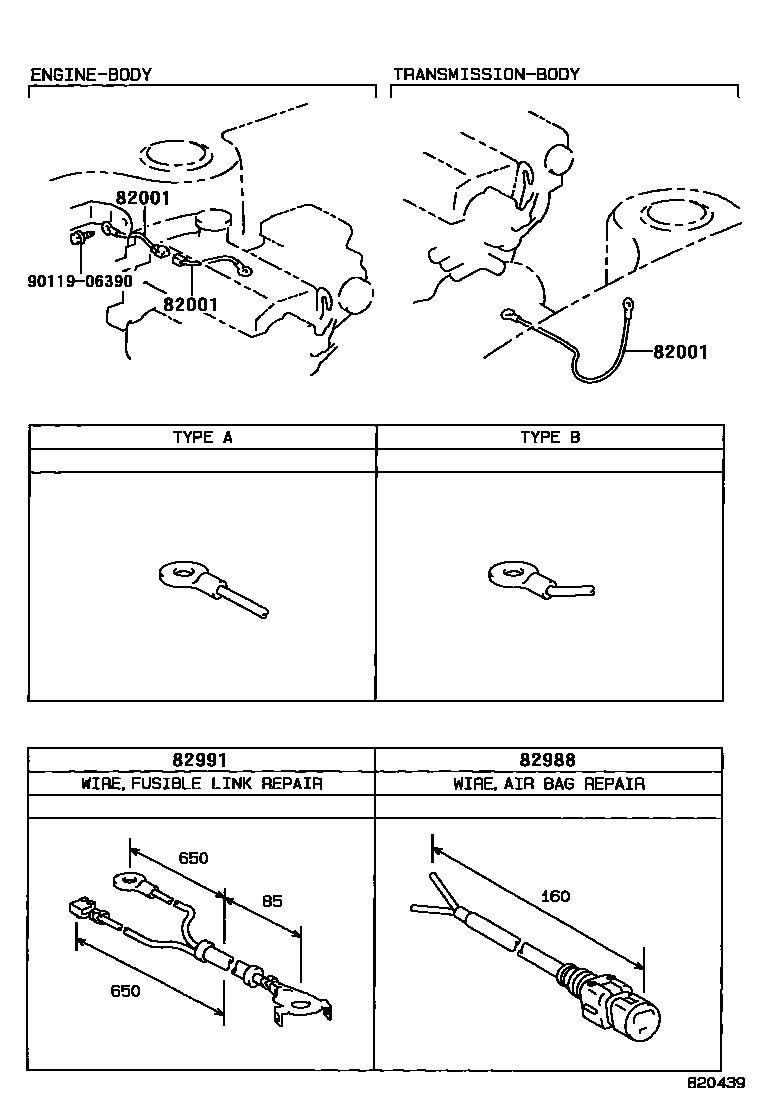

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 9 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07351 · 90980-07384 |
| 82028 | Front panel wiring harness sub-assembly | 82028-12040 · 82028-12050 |
| 82111 | Engine room main wiring harness | 82111-13330 · 82111-13331 · 82111-13332 · 82111-13390 · 82111-1E170 · 82111-1E180 · 82111-1E190 · 82111-1E200 · 82111-1E500 · 82111-1E501 · 82111-1E502 · 82111-1E510 · 82111-1E511 · 82111-1E512 · 82111-1E520 · 82111-1E530 · 82111-1E531 · 82111-1E532 · 82111-1E540 · 82111-1E541 · 82111-1E542 · 82111-1E550 · 82111-1E560 · 82111-1E561 · 82111-1E562 · 82111-1E563 · 82111-1H040 · 82111-1H041 · 82111-1H042 · 82111-1H043 · 82111-1H050 · 82111-1H051 · 82111-1H052 · 82111-1H053 · 82111-1H480 · 82111-1H490 · 82111-1H500 |
| 82121 | Engine wiring harness | 82121-1H670 · 82121-1H680 · 82121-1H710 · 82121-1H720 · 82121-1H760 · 82121-1H800 · 82121-1K530 · 82121-1K600 · 82121-1L020 · 82121-1L021 · 82121-1L030 · 82121-1L031 · 82121-1L040 · 82121-1L050 · 82121-1L051 · 82121-1L060 · 82121-1L061 · 82121-1L070 · 82121-1L160 · 82121-1L161 · 82121-1L170 · 82121-1L171 · 82121-1L180 |
| 82123 | Engine No. 3 wiring harness | 82123-12220 · 82123-12230 · 82123-12240 · 82123-12250 |
| 82141 | Dashboard wiring harness | 82141-12840 · 82141-12850 · 82141-12860 · 82141-12870 · 82141-12880 · 82141-12890 · 82141-13320 · 82141-13330 · 82141-13400 · 82141-13410 · 82141-13560 · 82141-13561 · 82141-13570 · 82141-13571 · 82141-13630 · 82141-1A010 · 82141-1A020 · 82141-1A030 · 82141-1A040 · 82141-1A050 · 82141-1A060 · 82141-1A070 · 82141-1A080 · 82141-1A090 · 82141-1A100 · 82141-1A110 · 82141-1A120 · 82141-1E050 · 82141-1E380 · 82141-1E381 · 82141-1E390 · 82141-1E391 · 82141-1E392 · 82141-1E400 · 82141-1E401 · 82141-1E402 · 82141-1E410 · 82141-1E411 · 82141-1E420 · 82141-1E421 · 82141-1E430 · 82141-1E431 · 82141-1E440 · 82141-1E441 · 82141-1E450 · 82141-1E451 · 82141-1E460 · 82141-1E461 · 82141-1E470 · 82141-1E471 · 82141-1E480 · 82141-1E481 · 82141-1E482 · 82141-1E490 · 82141-1E491 · 82141-1E492 · 82141-1E500 · 82141-1E501 · 82141-1E502 · 82141-1E510 · 82141-1E511 · 82141-1E520 · 82141-1E521 · 82141-1E530 · 82141-1E531 · 82141-1E540 · 82141-1E541 · 82141-1E550 · 82141-1E551 · 82141-1E560 · 82141-1E561 · 82141-1H130 · 82141-1H131 · 82141-1H132 · 82141-1H140 · 82141-1H141 · 82141-1H142 · 82141-1H150 · 82141-1H151 · 82141-1H152 · 82141-1H160 · 82141-1H161 · 82141-1H170 · 82141-1H171 · 82141-1H180 · 82141-1H181 · 82141-1H190 · 82141-1H191 · 82141-1H200 · 82141-1H201 · 82141-1H210 · 82141-1H211 · 82141-1H230 · 82141-1H231 · 82141-1H232 · 82141-1H240 · 82141-1H241 · 82141-1H242 · 82141-1H250 · 82141-1H251 · 82141-1H260 · 82141-1H261 · 82141-1H270 · 82141-1H271 · 82141-1H280 · 82141-1H281 · 82141-1H290 · 82141-1H291 · 82141-1H300 · 82141-1H301 · 82141-1H360 · 82141-1H361 · 82141-1H370 · 82141-1H371 · 82141-1H380 · 82141-1H381 · 82141-1H390 · 82141-1H391 · 82141-1H400 · 82141-1H401 · 82141-1H410 · 82141-1H411 · 82141-1H420 · 82141-1H421 · 82141-1H430 · 82141-1H431 · 82141-1H440 · 82141-1H441 · 82141-1H450 · 82141-1H451 · 82141-1H460 · 82141-1H461 · 82141-1H470 · 82141-1H471 · 82141-1H480 · 82141-1H481 · 82141-1H490 · 82141-1H491 · 82141-1H500 · 82141-1H501 · 82141-1H510 · 82141-1H511 · 82141-1H520 · 82141-1H521 · 82141-1H530 · 82141-1H531 · 82141-1H540 · 82141-1H541 · 82141-1H550 · 82141-1H551 · 82141-1H560 · 82141-1H561 · 82141-1H570 · 82141-1H571 · 82141-1H580 · 82141-1H581 · 82141-1H590 · 82141-1H591 · 82141-1K200 · 82141-1K210 · 82141-1K220 · 82141-1K230 · 82141-1K240 · 82141-1K250 · 82141-1K260 · 82141-1K270 · 82141-1K280 · 82141-1K290 · 82141-1K300 · 82141-1K310 · 82141-1K320 · 82141-1K330 · 82141-1K340 · 82141-1K350 · 82141-1K360 · 82141-1K370 · 82141-1K380 · 82141-1K420 · 82141-1K430 · 82141-1K440 · 82141-1K450 · 82141-1K460 · 82141-1K470 · 82141-1K480 · 82141-1K490 · 82141-1K500 · 82141-1K510 · 82141-1K520 · 82141-1K530 · 82141-1K540 · 82141-1K550 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12100 · 82142-12110 · 82142-12120 · 82142-12190 · 82142-12220 · 82142-12230 · 82142-12231 · 82142-13030 · 82142-13050 · 82142-13060 · 82142-13080 · 82142-13090 · 82142-13091 |
| 82151 | Right front door wiring harness | 82151-12810 · 82151-12820 · 82151-1A130 · 82151-1A131 · 82151-1A132 · 82151-1A150 · 82151-1A151 · 82151-1A300 · 82151-1A580 |
| 82152 | Left front door wiring harness | 82151-12810 · 82151-12820 · 82152-12870 · 82152-12871 · 82152-12872 · 82152-12890 · 82152-12891 · 82152-1A130 · 82152-1A350 |
| 82153 | Rear door wiring harness No. 1 | 82153-12220 · 82153-12250 · 82153-12260 |
| 82154 | Rear door wiring harness No. 2 | 82154-12220 · 82154-12250 · 82154-12260 |
| 82161 | floor wiring harness | 82161-13860 · 82161-13861 · 82161-13870 · 82161-13871 · 82161-13880 · 82161-13881 · 82161-1E660 · 82161-1F181 · 82161-1F191 · 82161-1F201 · 82161-1H780 · 82161-1K050 · 82161-1K070 · 82161-1K480 · 82161-1K481 · 82161-1K482 · 82161-1K490 · 82161-1K491 · 82161-1K492 · 82161-1K500 · 82161-1K501 · 82161-1K502 · 82161-1K510 · 82161-1K511 · 82161-1K512 |
| 82171 | Roof No. 1 wiring harness | 82171-12570 · 82171-12580 · 82171-13120 |
| 82181 | Luggage No. 1 wiring harness | 82181-12230 |
| 82184 | Rear door No. 1 wiring harness | 82184-13260 · 82184-13270 · 82184-13280 |
| 82185 | Rear door wiring harness No. 2 | 82185-13280 · 82185-13290 · 82185-13300 · 82185-13350 · 82185-13360 · 82185-13370 |
| 82186 | Rear window wiring harness No. 1 | 82186-13060 · 82186-13061 |
| 82187 | Rear window wiring harness No. 2 | 82187-12170 · 82187-13020 · 82187-13030 |
| 82210C | fuse | 90982-08188 · 90982-08228 · 90982-08246 · 90982-08257 |
| 82345 | diode | 82345-12050 · 82345-20040 · 82345-32010 · 82345-32020 |
| 82620 | Fuse box assembly | 82620-12080 · 82620-12150 |
| 82666A | Connector holder No. 2 | 82666-13011 |
| 82817 | No. 1 wire harness protection device | 82817-1A090 |
| 82817A | No. 2 wire harness protection device | 82817-1A070 |
| 82824 | Harness connector | 82824-20050 |
| 82988 | Air bag repair line | 82988-24010 |
| 82991 | Fuse repair line | 82991-12050 |
