Toyota COROLLA 阀体和滤油网(ATM) — Figure 3512

Toyota COROLLA EPC diagram 3512, 阀体和滤油网(ATM), with 10 images and 170 PNC and OE references.

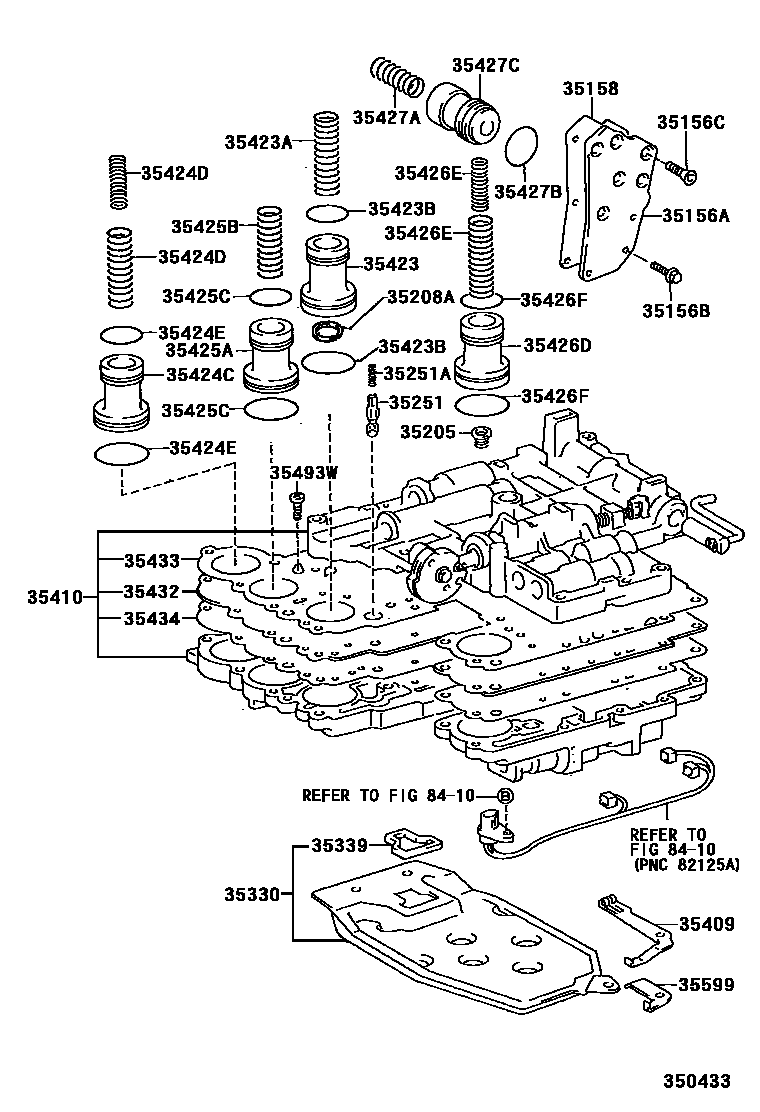

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — 350433
阀体和滤油网(ATM) — 350433 (199206 – 999999)

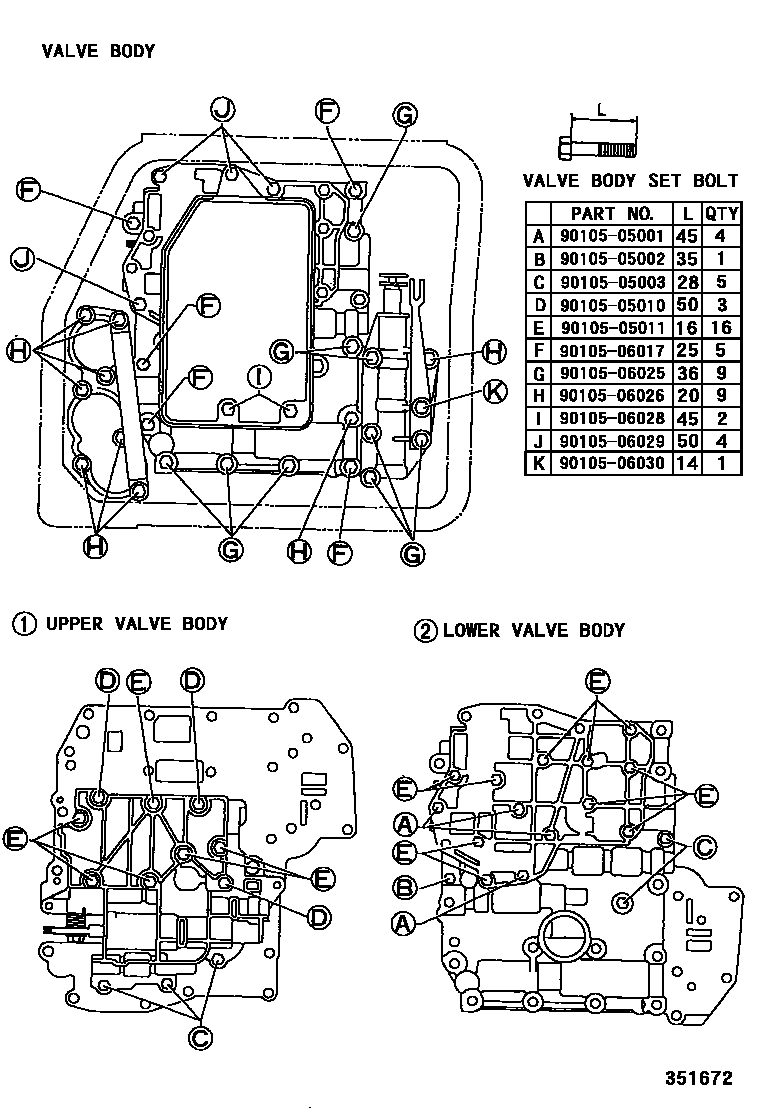

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — 351672
阀体和滤油网(ATM) — 351672 (199206 – 999999)

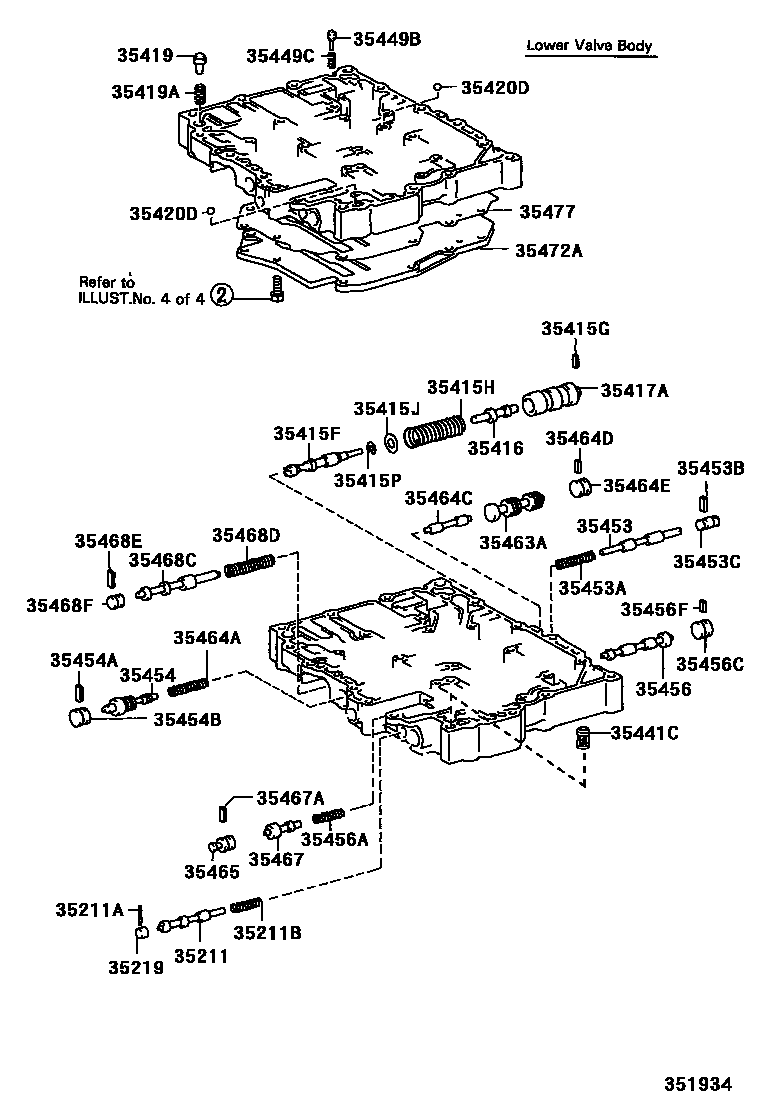

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — 351934
阀体和滤油网(ATM) — 351934 (199206 – 999999)

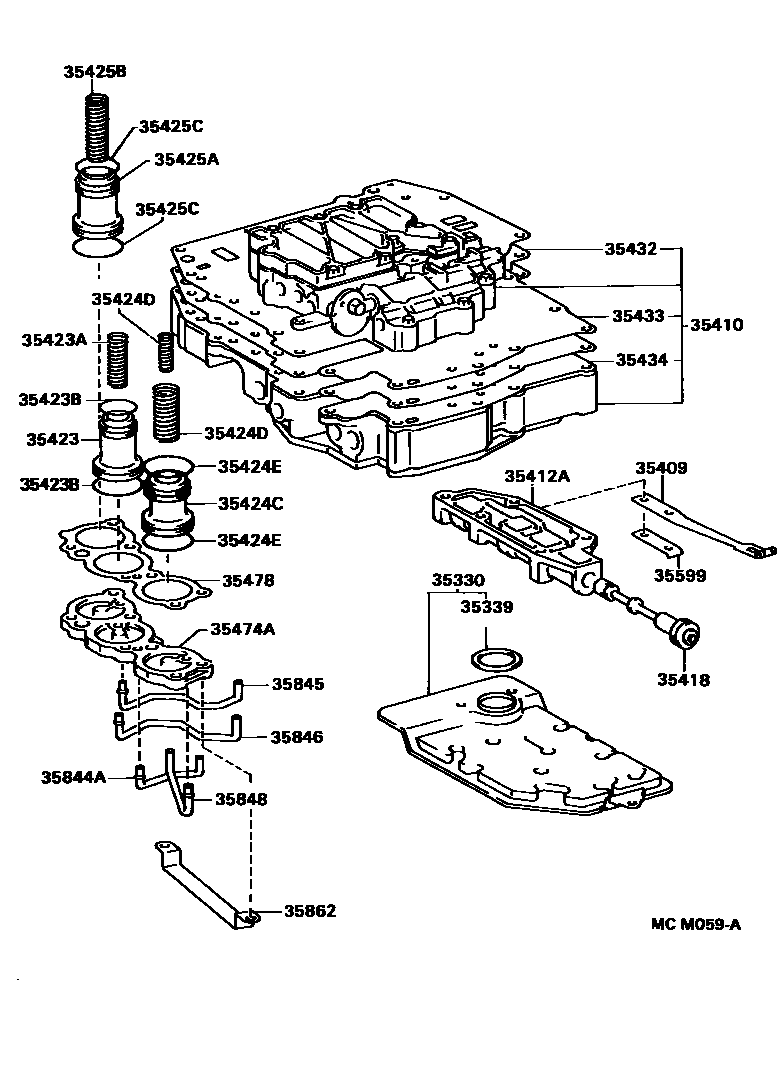

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCM059A
阀体和滤油网(ATM) — MCM059A (199206 – 999999)

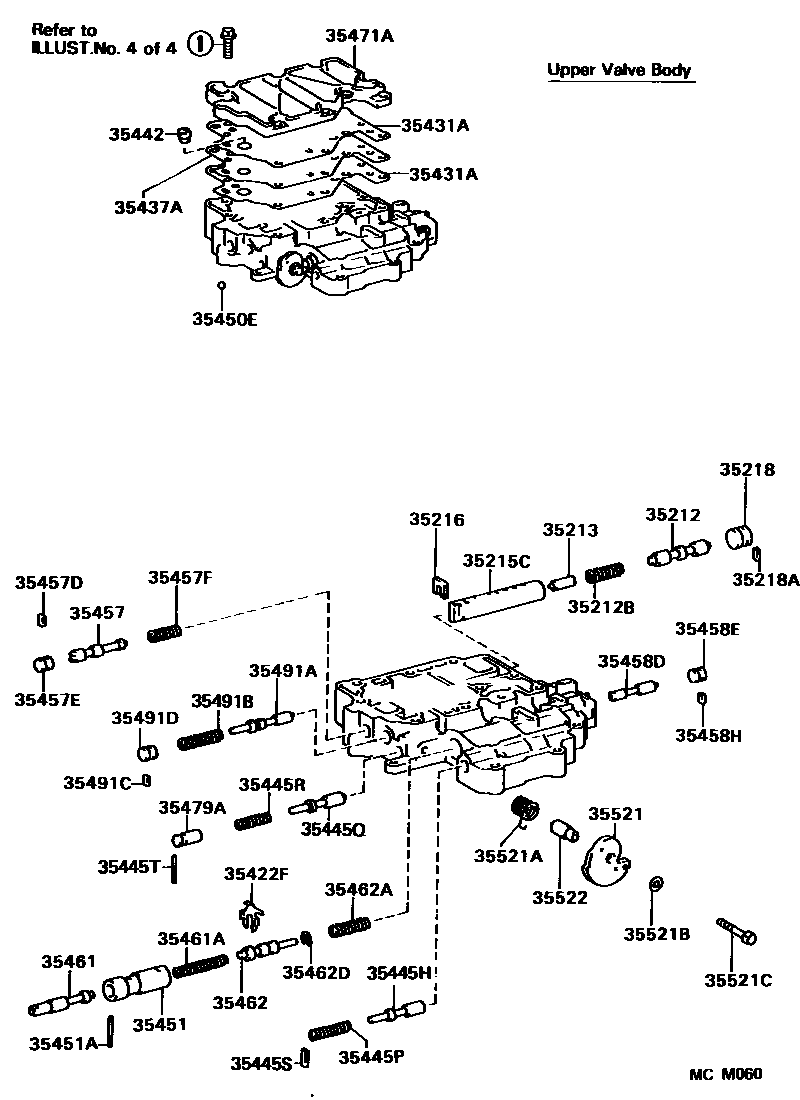

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCM060
阀体和滤油网(ATM) — MCM060 (199206 – 999999)

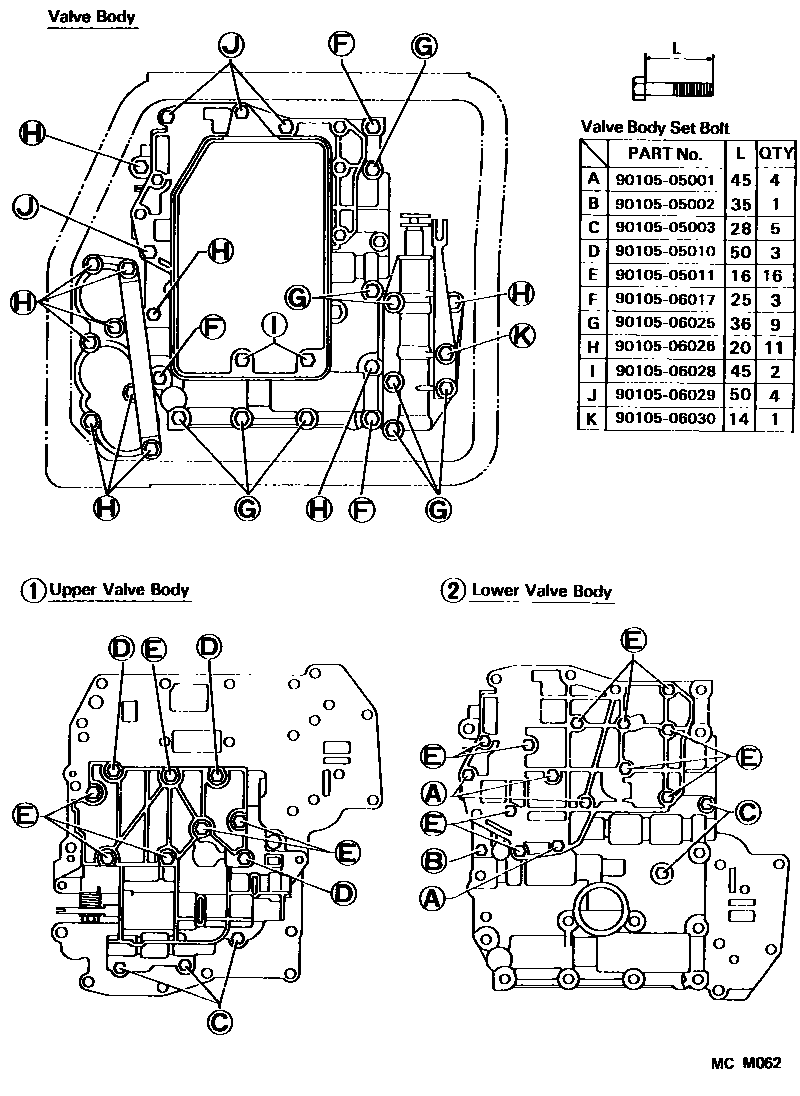

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCM062
阀体和滤油网(ATM) — MCM062 (199206 – 999999)

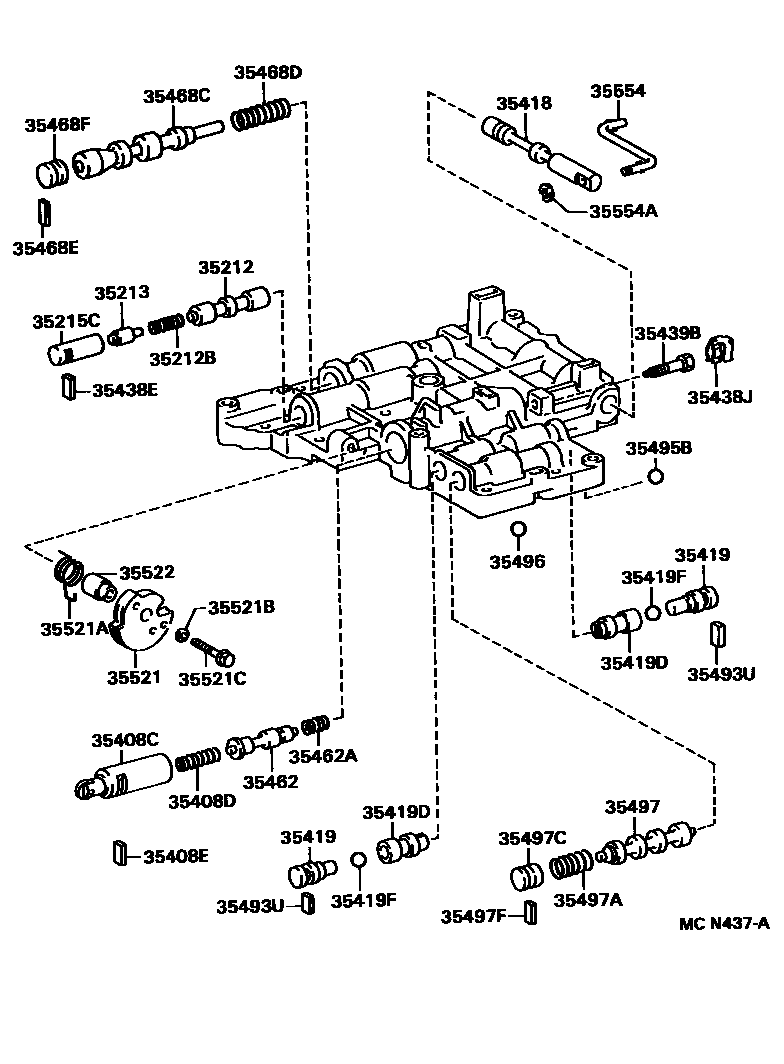

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCN437A
阀体和滤油网(ATM) — MCN437A (199206 – 999999)

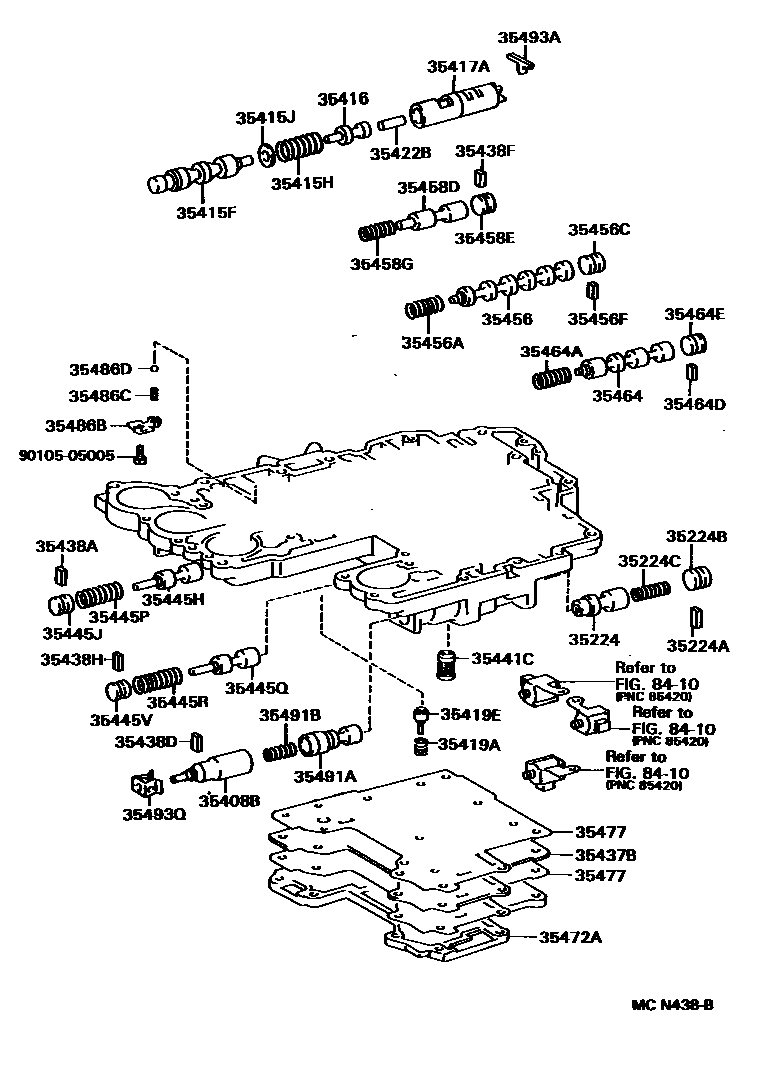

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCN438B
阀体和滤油网(ATM) — MCN438B (199206 – 999999)

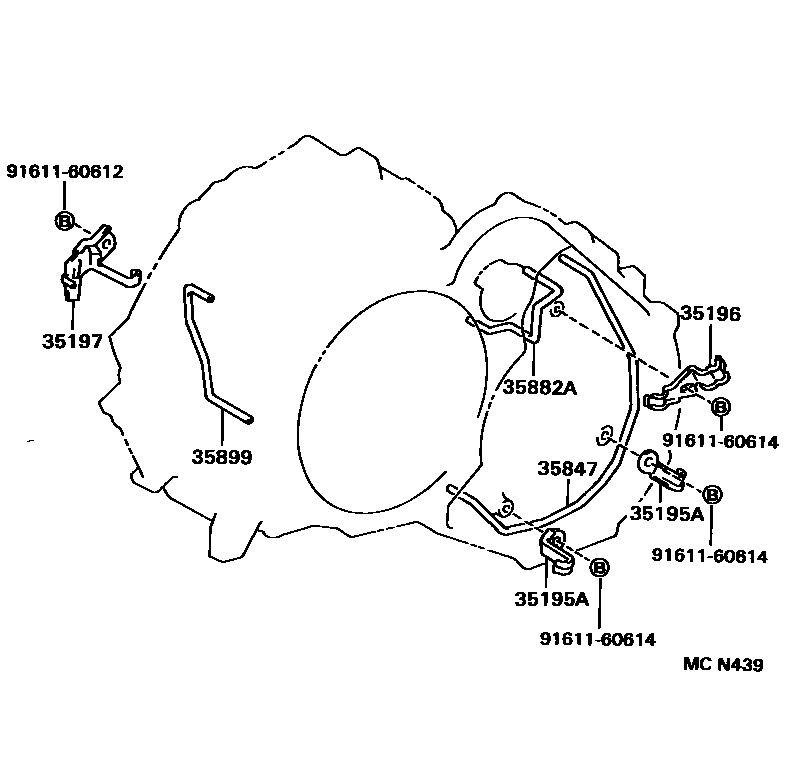

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCN439
阀体和滤油网(ATM) — MCN439 (199206 – 999999)

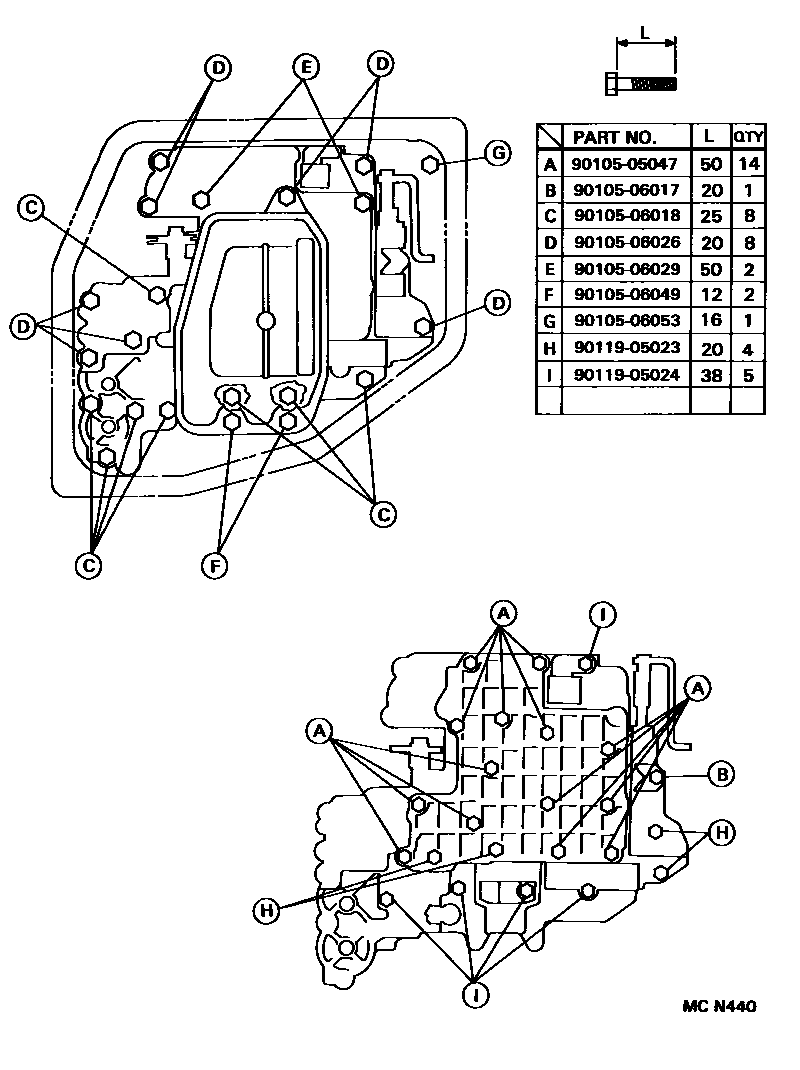

Toyota COROLLA 阀体和滤油网(ATM) EPC diagram — MCN440
阀体和滤油网(ATM) — MCN440 (199206 – 999999)

PNC and OE references

PNCPart nameOE numbers
35156ANo. 2 gearbox block35156-20010
35156BBolt (for gearbox block No. 2)90105-06049
35156CBolt (for gearbox block No. 2)90149-60041
35158No. 2 gearbox shield gasket35158-20020
35195ANo. 1 transmission axle fuel supply pipe clamp35195-12030
35196No. 2 transmission axle fuel supply pipe clamp35196-12030
35197No. 3 transmission axle oil supply pipe clamp35197-12030
35205C-3 Accumulator Spring Sub-Assembly35205-20030
35208AHole snap ring (for B-2 accumulator spring)90521-22004
35211lock signal valve35211-32010
35211ADirect pin (for locking signal valve)90250-02013
35211BCompression spring (for locking signal valve)90501-08106
35212lock relay valve35212-12010 · 35212-32010
35212BCompression spring (for locking relay valve)90501-05010 · 90501-07023
35213Lock relay control valve35213-12020 · 35213-32010
35215CNo. 1 locking relay valve sleeve35215-12040 · 35215-32010
35216Valve sleeve stop35216-32010
35218Lock relay valve plunger35218-32010
35218AStraight key (for locking the relay valve plunger)90282-03003
35219Lock signal valve plunger35219-32010
35224reverse gear control valve35224-50010
35224AStraight key (for reverse gear control valve)90282-03002
35224BPlunger (for reverse control valve)90339-05020
35224CCompression spring (for reverse control valve)90501-06056
35251Ball check valve body35251-30020
35251ACompression spring (for ball check valve body)90501-03005
35330Valve body oil filter assembly35330-12030 · 35330-20012
35339Oil filter gasket35339-12020 · 35339-32010
35408BAccumulator control valve plunger sub-assembly35408-50010
35408CThrottle valve plunger sub-assembly35408-12010
35408DCompression spring (for throttle plunger)90501-10119
35408EStraight key (for throttle plunger)90282-03015
35409Manual lock spring sub-assembly35409-12030 · 35409-32030
35410Transmission valve body assembly35410-12311 · 35410-12370 · 35410-12372 · 35410-12430
35412AManual valve body35412-32010
35415FMain regulator valve35415-12030 · 35415-32010
35415GStraight key (for main regulator valve)90282-03001
35415HCompression spring (for main regulator valve)90501-14117 · 90501-16065 · 90501-16077
35415JGasket (for main regulator valve)90201-08067 · 94614-10600
35415PE-ring (for main regulator valve)90523-06004
35416No. 1 main regulator valve plunger35416-32010 · 35416-50010
35417AMain regulator valve sleeve35417-12030 · 35417-32010
35418Manual valve35418-12030 · 35418-32010
35419No. 1 one-way valve35419-32010 · 35419-50020
35419ACompression spring (for one-way valve)90501-08139 · 90501-10056
35419DNo. 2 one-way valve35419-50030
35419ENo. 3 one-way valve35419-50010
35419FOne way valve ball90360-06004
35420DBall (for lower valve body)35495-22020
35422BNo. 2 main regulator valve plunger35422-50011
35422FValve damping stop35422-32010
35423B-2 Accumulator Piston35403-20010 · 35423-12010 · 35423-20030
35423ACompression spring (for B-2 accumulator piston)90501-20116 · 90501-20128 · 90501-23110 · 90501-23126 · 90501-25045
35423BO-ring (for B-2 accumulator piston)90301-22185 · 90301-29187
35424CC-1 Accumulator Piston35424-12030 · 35424-12040 · 35424-20020
35424DCompression spring (for C-1 accumulator piston)90501-20129 · 90501-20133 · 90501-20136 · 90501-24027 · 90501-26079 · 90501-27023
35424EO-ring (for C-1 accumulator piston)90301-23194 · 90301-29187
35425AC-2 Accumulator Piston35405-12010 · 35425-12040 · 35425-32010
35425BCompression spring (for C-2 accumulator piston)90501-23124 · 90501-24013 · 90501-25043
35425CO-ring (for C-2 accumulator piston)90301-26190 · 90301-29187
35426DC-3 Accumulator Piston35426-12030
35426ECompression spring (for C-3 accumulator piston)90501-20134 · 90501-23125
35426FO-ring (for C-3 accumulator piston)90301-22185 · 90301-29187
35427ACompression spring (for B-4 accumulator piston)90501-26078
35427BO-ring (for B-4 accumulator piston)90301-22185
35427CB-4 Accumulator Piston35427-12010 · 35427-13010
35431AUpper body cover gasket35431-32010
35432No. 1 valve body plate35432-12140 · 35432-12170 · 35432-12210 · 35432-20220
35433No. 1 valve body gasket35433-12030 · 35433-12050 · 35433-20020
35434No. 2 valve body gasket35434-12030 · 35434-32020
35437AUpper valve body cover35437-32010
35437BValve body cover35437-12040 · 35437-12060
35438ASecond gear slide regulator valve spring seat35438-22020
35438DAccumulator control valve spring seat35438-22020
35438ELock relay valve spring seat35438-22020
35438FLock spring seat35438-22020
35438HLow gear coast regulator valve spring seat35438-22020
35438JThrottle valve spring seat35438-50010
35439BThrottle valve screw35439-50010
35441CSolenoid valve oil filter35441-12010 · 35441-12020
35442Throttle regulator oil filter35442-32010
35445HSecond gear slide regulator valve35445-12020 · 35445-32010
35445JPlunger (for second gear slide regulator valve)90339-04030
35445PCompression spring (for second gear coast regulator valve)90501-10186 · 90501-11013
35445QLow gear coast regulator valve35445-12020 · 35445-32010
35445RCompression spring (for low range coast regulator valve)90501-09035 · 90501-09119
35445SStraight key (for second gear slide regulator valve)90282-03003
35445TDirect sales (for low speed coasting regulator valve)90250-03035 · 90250-03046
35445VPlunger (for low range coast regulator valve)90339-04030
35449BPressure reducing valve35449-32010
35449CCompression spring (for pressure reducing valve)90501-09032
35450EBall (for upper valve body)90360-06023
35451Throttle valve sleeve35451-32010
35451ADirect sales (with throttle sleeve)90250-03036 · 90250-03045
35453lock regulator valve35453-32010
35453ACompression spring (for locking regulator valve)90501-09036 · 90501-09050 · 90501-09052
35453BStraight key (for locking the pressure regulator valve)90282-03002
35453CPlunger (for locking the regulator valve)90339-03007
35454Low gear coast shift valve35454-32010
35454AStraight key (for low gear coast shift valve)90282-03001
35454BPlunger (for low range coast shift valve)90339-05003
354562nd-3rd gear shift valve35456-12020 · 35456-32010
35456ACompression spring (for 2-3 gear shift valve)90501-06027 · 90501-08135
35456CPlunger (for 2-3 gear shift valve)90339-05003 · 90339-05019
35456FStraight key (for 2-3 gear shift valve)90282-03002 · 90282-03004
35457Throttle regulator valve35457-32010
35457DStraight key (for throttle regulator valve)90282-03001
35457EPlunger (for throttle regulator valve)90339-04026
35457FCompression spring (for throttle regulator valve)90501-09037
35458Dreverse valve35458-32020 · 35458-50010
35458EPlunger (for reverse valve)90339-04002 · 90339-04028 · 90339-04030
35458GCompression spring (for reverse valve)90501-06055
35458HStraight key (for reverse valve)90282-03001
35461Downshift plug35408-32010
35461ACompression spring (for downshift plug)90501-10120
35462throttle valve35462-32010 · 35462-50010
35462ACompression spring (for throttle valve)90501-07022 · 90504-06002
35462DE-ring (for throttle valve)90523-06023
35463A1-2 gear lower shift valve35463-32010
354641-2 gear shift valve35464-12040
35464ACompression spring (for 1-2 gear shift valve)90501-06025 · 90501-08135
35464C1-2 gear upper shift valve35464-32020
35464DStraight key (for 1-2 gear shift valve)90282-03001 · 90282-03002
35464EPlunger (for 1-2 gear shift valve)90339-05003 · 90339-05019
35465Intermediate shift valve plunger35465-32010
35467Intermediate shift valve35467-32010
35467AStraight key (for intermediate shift valve)90282-03002
35468CSecondary regulator valve35468-32011 · 35468-50010
35468DCompression spring (for secondary regulator valve)90501-13035 · 90501-14059
35468EStraight key (for secondary regulator valve)90282-03002 · 90282-03015
35468FPlunger (for secondary regulator valve)90339-04026 · 90339-05020
35471AUpper valve body cover35471-32010
35472ALower valve body cover35472-12022 · 35472-12030
35474AAccumulator cover35474-12010 · 35474-20010
35477Valve body cover gasket35477-12020 · 35477-12030 · 35477-32021
35478Accumulator cover gasket35478-32010
35479ALow speed regulator valve spring seat35479-32010
35486BPressure reducing valve spring seat35486-50010
35486CCompression spring (for pressure reducing valve)90501-10143
35486DBall (for pressure reducing valve)90360-08003
35491ANo. 1 accumulator control valve35491-12020 · 35491-32010
35491BCompression spring (for No. 1 accumulator control valve)90501-08138 · 90501-10047
35491CStraight key (for No. 1 accumulator control valve)90282-03002
35491DPlunger (for No. 1 accumulator control valve)90339-04026
35493AMain regulator valve plunger seat35493-12030
35493QNo. 1 accumulator control valve plunger seat35493-50030
35493UNo. 1 one-way valve seat90282-03002
35493WValve body seat35493-50040
35495BOne-way ball No. 135495-22020
35496No. 2 one-way ball35496-22030
354973rd-4th gear shift valve35497-12020
35497ACompression spring (for 3-4 gear shift valve)90501-08135
35497CPlunger (for 3-4 gear shift valve)90339-05019
35497FStraight key (for 3-4 gear shift valve)90282-03002
35521throttle cam35521-12030 · 35521-24010
35521ASpring (for throttle cam return)90508-11003 · 90949-03004
35521BGasket (for throttle cam assembly)90201-06472
35521CBolt (for throttle cam assembly)90101-06021 · 90105-06018 · 90105-06076
35522Throttle valve cam pin35522-12010 · 35522-22010
35554Manual valve connecting rod35554-12020
35554AE-ring (for manual valve connecting rod)96160-00400
35599Manual locking spring cover35599-12020 · 35599-32010
35844ANo. 1 accumulator back pressure pipe35844-12020 · 35844-32021
35845Rear clutch accumulator tube35845-12020 · 35845-32012
35846brake accumulator pipe35846-12030 · 35846-20020
35847Transmission lubricant supply pipe35847-12030
35848Forward clutch accumulator tube35848-12020 · 35848-32011
35862Accumulator fuel supply pipe bracket35862-12011 · 35862-32011
35882ADifferential gear lubricant oil supply pipe35882-12020
35899Governor pressure oil pipe35899-12040
