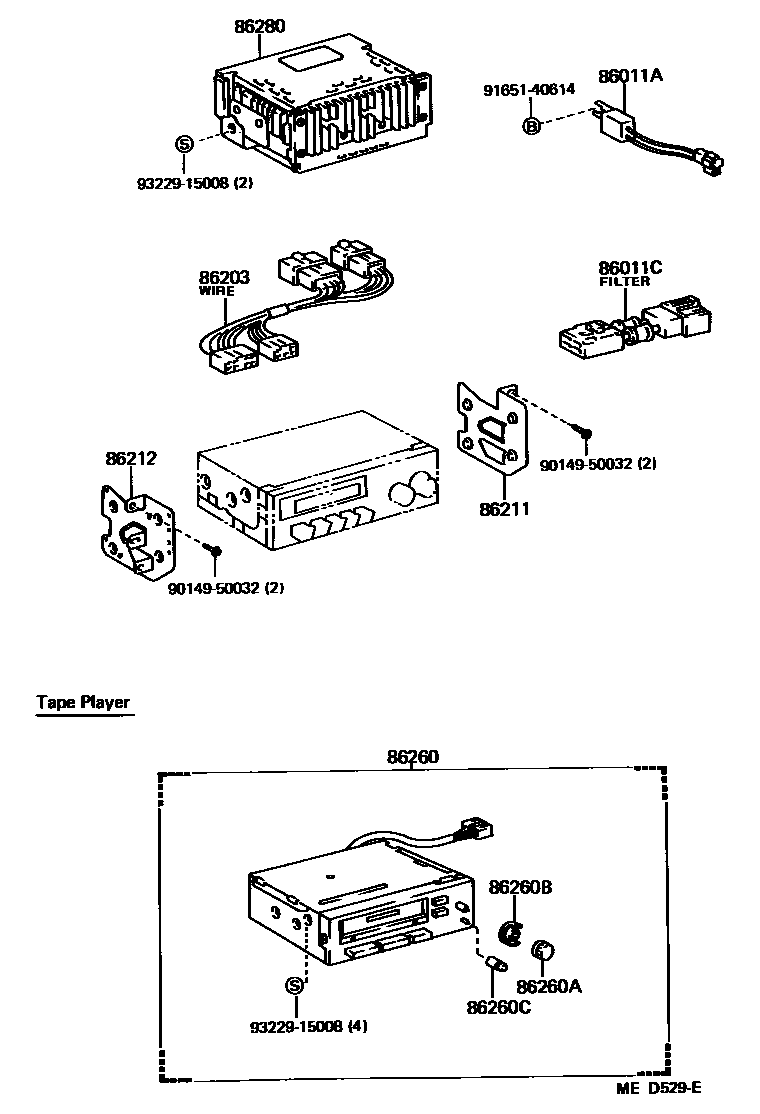

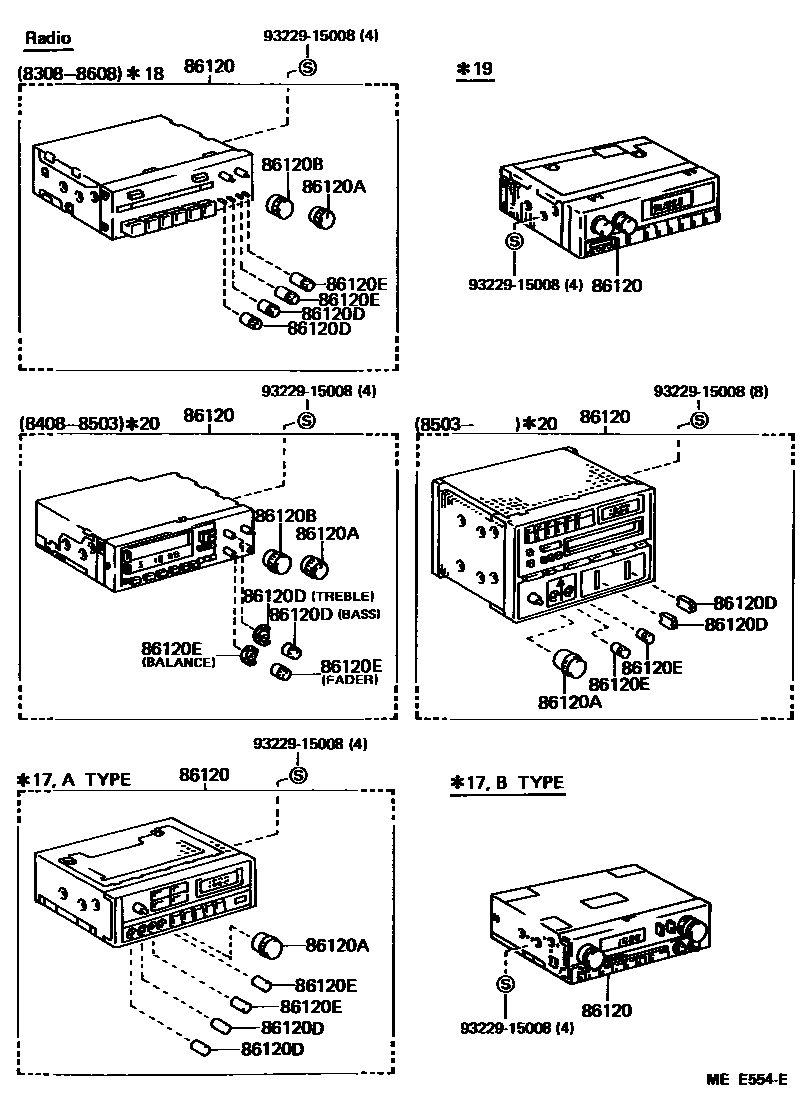

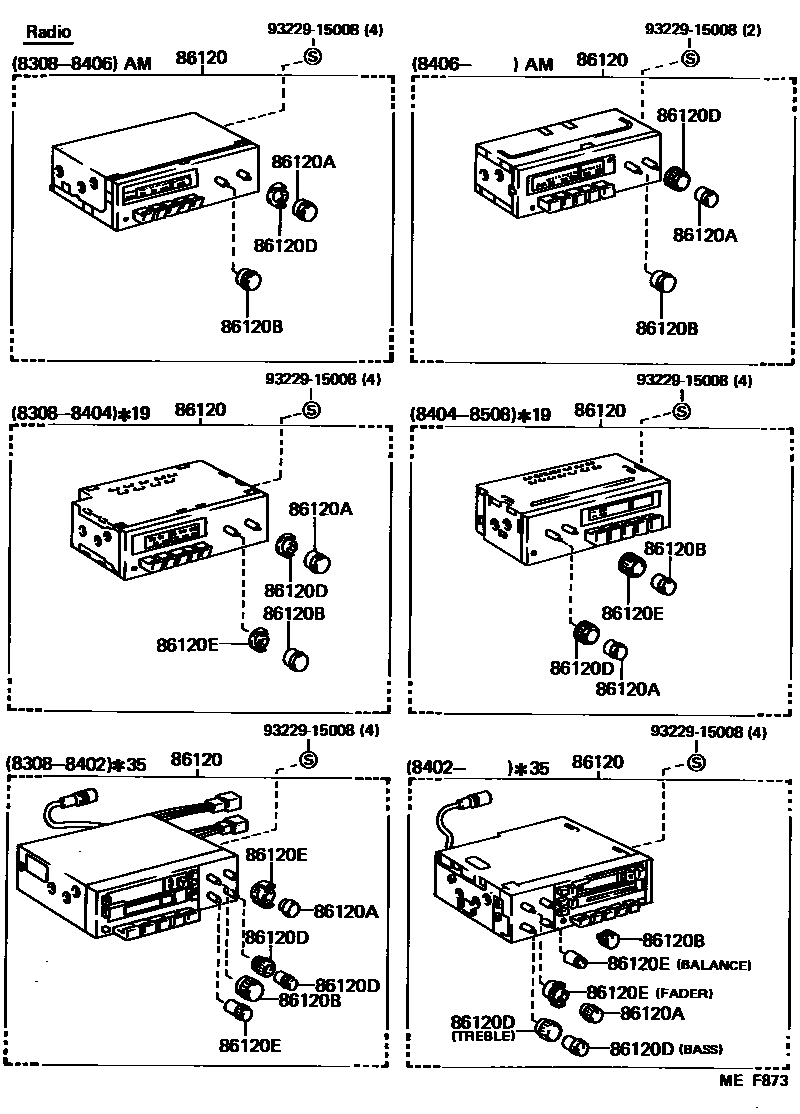

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 15 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011A | radio settings phase modulator | 90980-04041 · 90980-04055 |
| 86011C | Noise filter | 90980-05049 |
| 86120 | Radio assembly | 86120-12350 · 86120-12390 · 86120-12400 · 86120-14371 · 86120-14420 · 86120-14421 · 86120-14450 · 86120-14451 · 86120-14452 · 86120-14480 · 86120-16360 · 86120-16370 · 86120-16380 · 86120-20320 · 86120-20540 · 86120-28010 · 86120-28011 · 86120-28030 |
| 86120A | Radio switch knob | 86128-12100 · 86128-14280 · 86128-14340 · 86128-14500 · 86128-14580 · 86128-14620 · 86128-14740 · 86128-14800 · 86128-28060 |
| 86120B | Radio tuning knob No. 1 | 86128-12080 · 86128-14300 · 86128-14500 · 86128-14580 · 86128-14760 · 86128-28020 |
| 86120D | radio tone knob | 86128-14200 · 86128-14320 · 86128-14420 · 86128-14440 · 86128-14600 · 86128-14660 · 86128-14780 · 86128-14820 · 86128-28080 · 86128-28120 |
| 86120E | radio balance knob | 86128-12120 · 86128-14200 · 86128-14320 · 86128-14420 · 86128-14440 · 86128-14600 · 86128-14640 · 86128-14780 · 86128-14820 · 86128-28040 · 86128-28100 |
| 86203 | radio wiring harness | 86203-16060 |
| 86211 | No. 1 radio bracket | 86211-12140 |
| 86212 | No. 2 radio bracket | 86212-12120 |
| 86260 | Tape player assembly | 86260-16140 · 86260-19045 · 86260-29155 |
| 86260A | Tape player volume knob | 86128-14300 |
| 86260B | tape player tone knob | 86128-14400 |
| 86260C | Tape player balance knob | 86128-14380 |
| 86280 | Stereo parts amplifier assembly | 86280-12030 |
