Toyota COROLLA 后桥半轴和后桥轮毂 — Figure 4102

Toyota COROLLA EPC diagram 4102, 后桥半轴和后桥轮毂, with 1 images and 9 PNC and OE references.

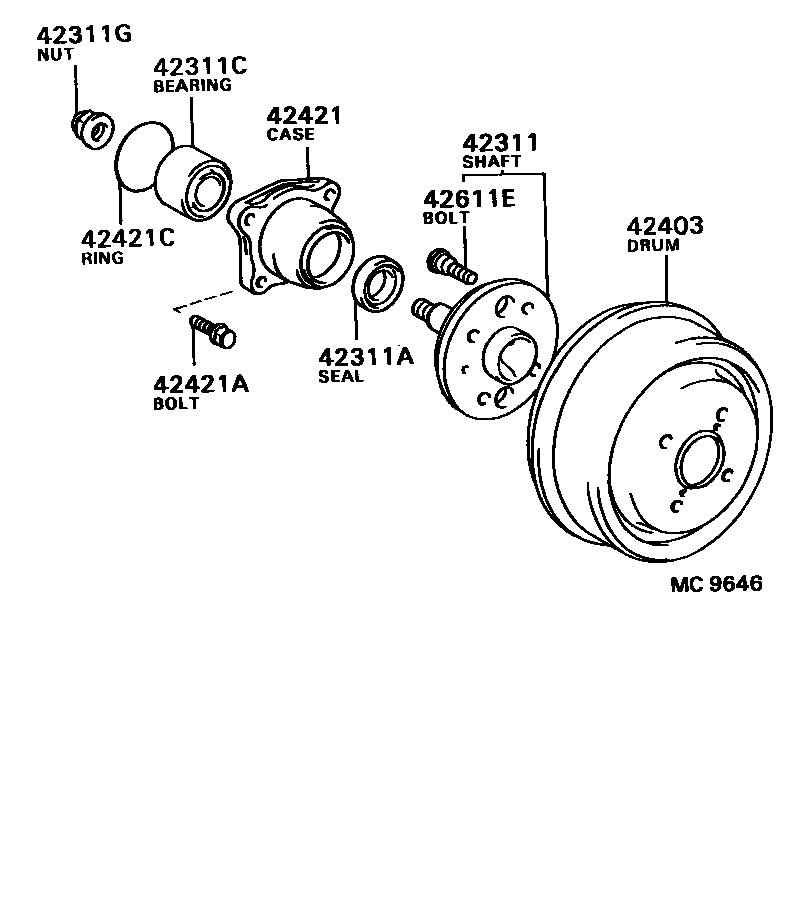

Toyota COROLLA 后桥半轴和后桥轮毂 EPC diagram — MC9646
后桥半轴和后桥轮毂 — MC9646 (198308 – 999999)

PNC and OE references

PNCPart nameOE numbers
42311Rear axle half shaft42301-12110 · 42301-12120
42311AOil seal (for rear axle half shaft)90311-41001 · 90311-41003
42311CBearings (for rear axle half shaft)90369-28006
42311GNut (for rear axle half shaft)90179-20003
42403Rear brake drum sub-assembly42431-20070
42421Rear axle bearing housing42421-12010
42421ABolt (for rear axle bearing housing)90105-10006 · 90105-10124
42421CO-ring (for rear axle bearing housing)90301-61002
42611EHub bolts (for rear axle)90942-02047
