Toyota COROLLA 前翼子板挡泥板和前围板 — Figure 5304

Toyota COROLLA EPC diagram 5304, 前翼子板挡泥板和前围板, with 3 images and 43 PNC and OE references.

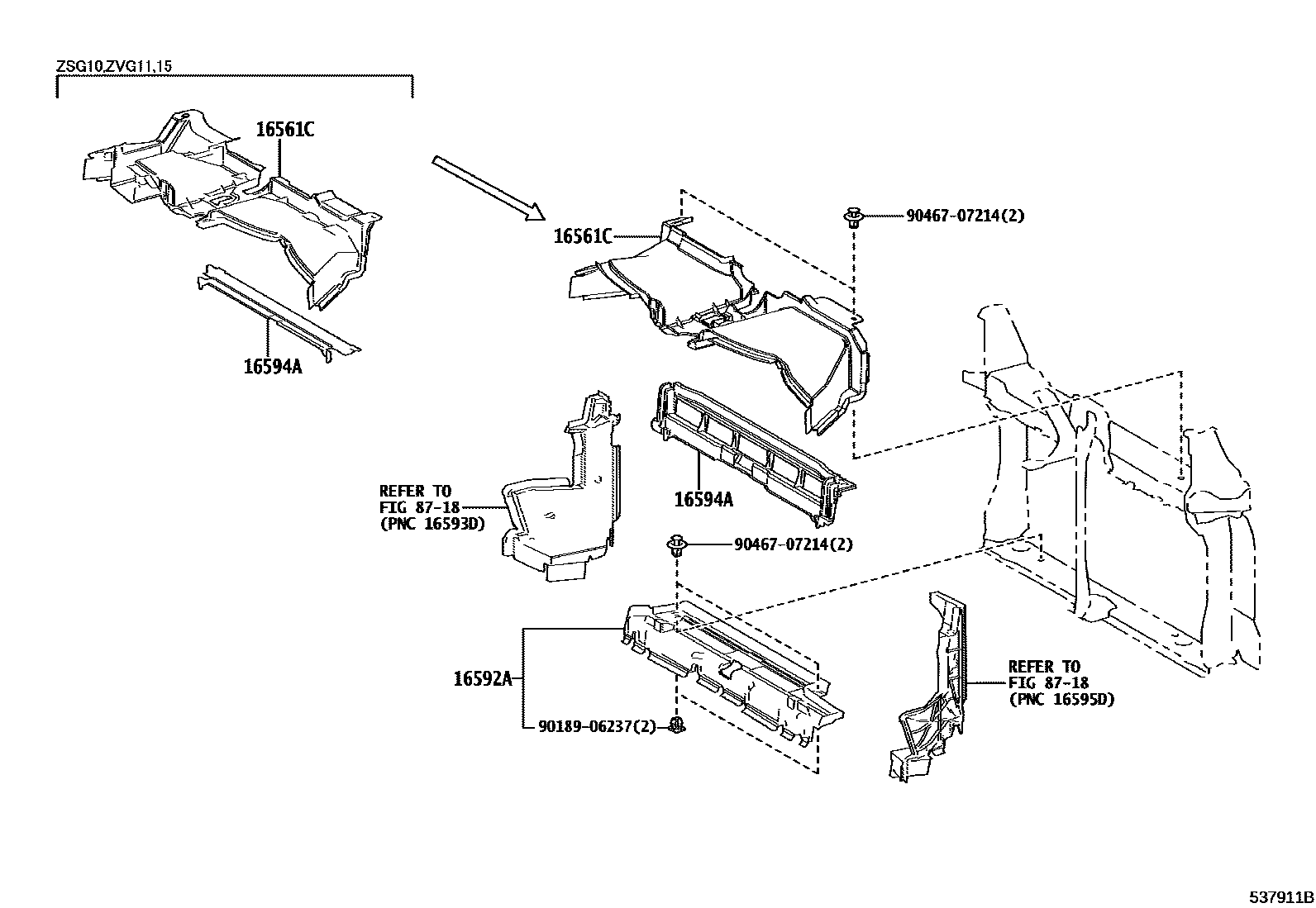

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 537911B
前翼子板挡泥板和前围板 — 537911B (202108 – 999999)

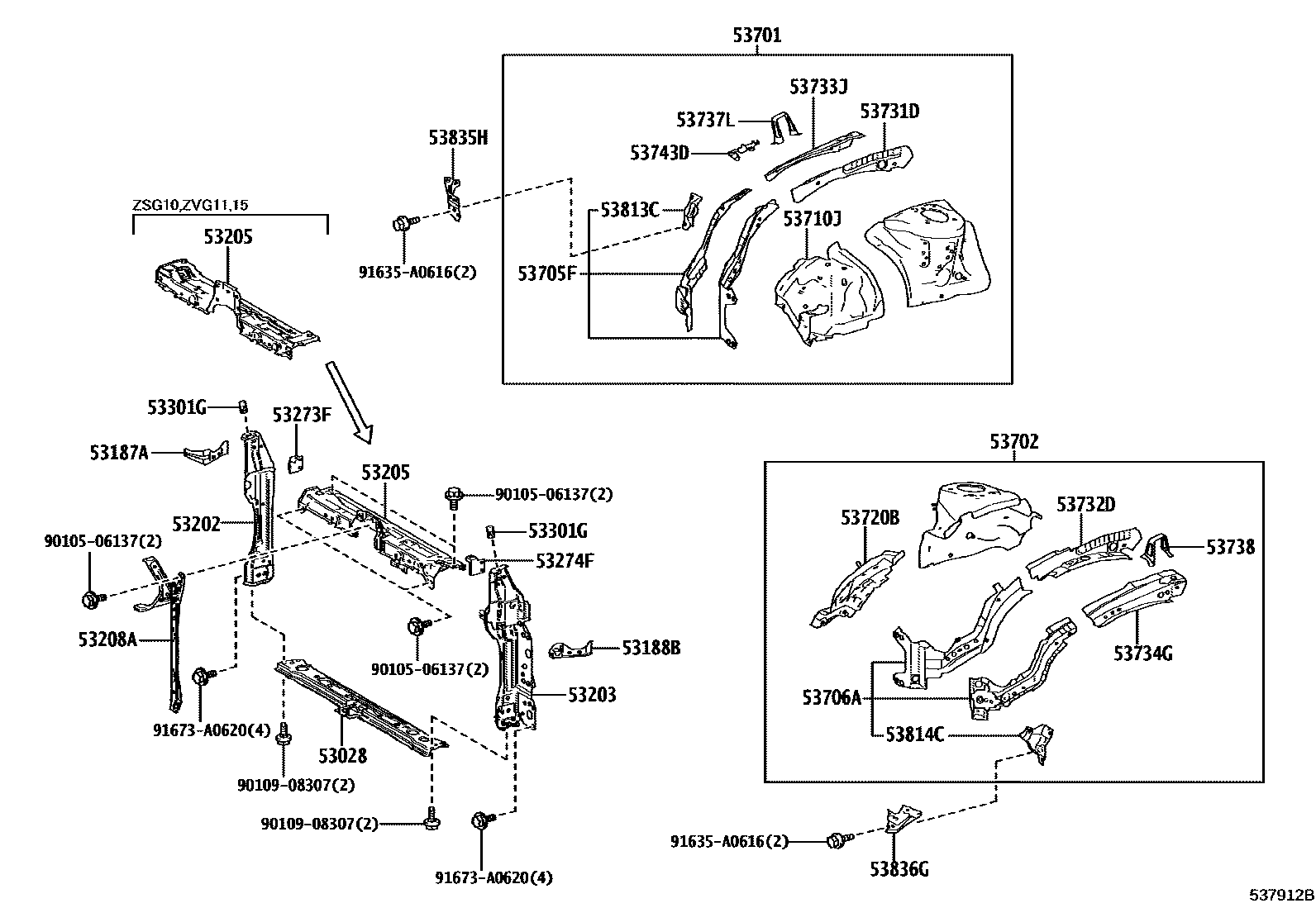

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 537912B
前翼子板挡泥板和前围板 — 537912B (202108 – 999999)

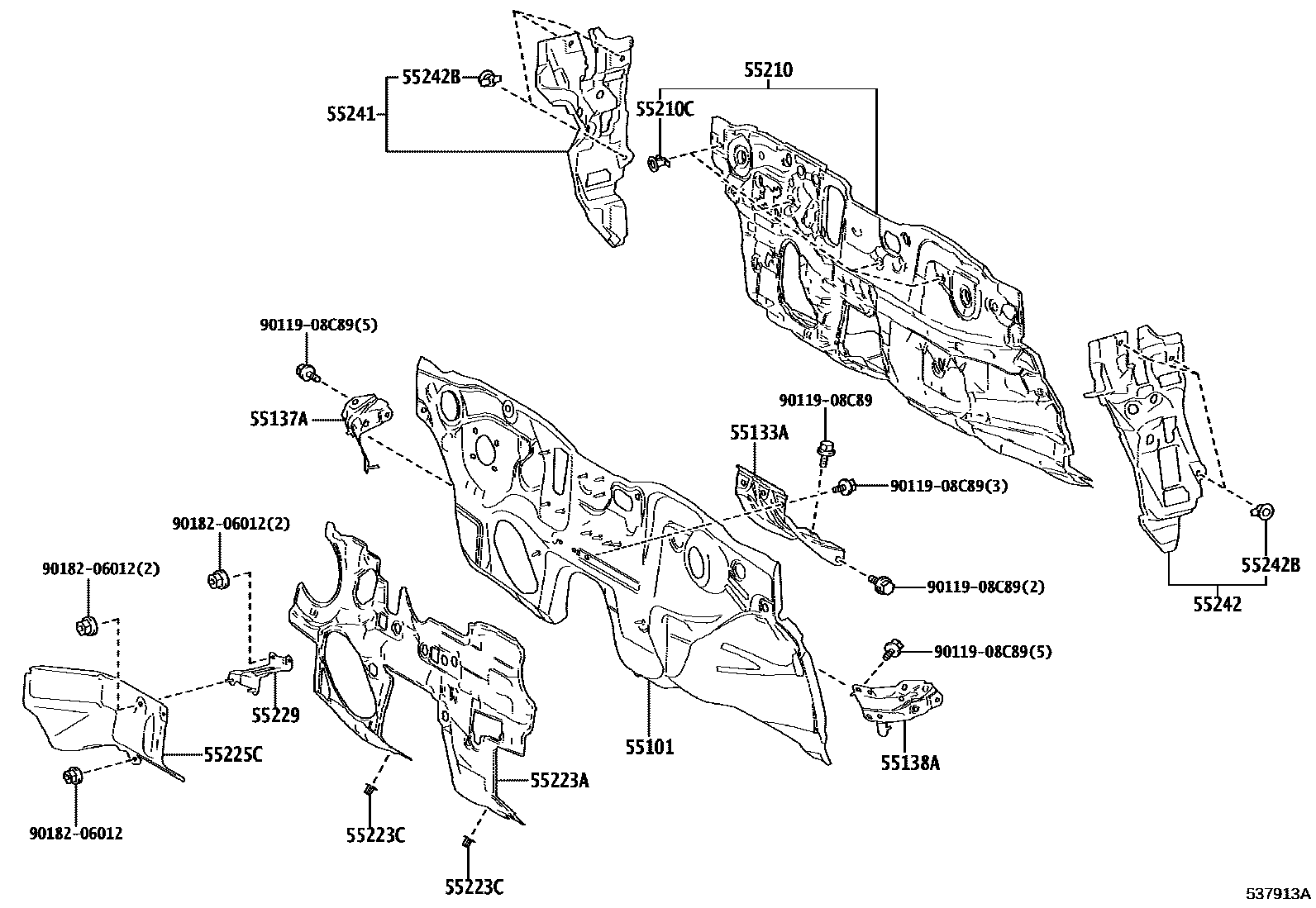

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 537913A
前翼子板挡泥板和前围板 — 537913A (202108 – 999999)

PNC and OE references

PNCPart nameOE numbers
16561CToyota part16561-24010 · 16561-37150
16592AToyota part16592-37100
16594AToyota part16594-24040 · 16594-37010 · 16594-37040
53028Radiator lower bracket sub-assembly53028-12040 · 53028-12050
53187ARadiator right side bracket stay53187-16010
53188BRadiator left bracket stay53188-16010
53202Radiator right side bracket sub-assembly53202-16070
53203Radiator left bracket sub-assembly53203-16060
53205Radiator upper bracket sub-assembly53205-16140 · 53205-16150
53208AEngine cover lock bracket sub-assembly53208-16080
53273FToyota part53273-16010
53274FToyota part53274-16010
53301Gengine cover cushion90541-15037
53701Right front fender fender sub-assembly53701-16200
53702Left front fender fender sub-assembly53702-16140
53705FRight fender fender bracket sub-assembly53705-47901
53706ALeft fender fender bracket sub-assembly53706-47901
53710JRight front fender fender assembly53710-47060
53720BLeft front fender fender assembly53720-47070
53731DRight front fender to cowl side upper beam53731-47031
53732DLeft front fender to cowl side upper beam53732-47020
53733JToyota part53733-47020
53734GToyota part53734-47020
53737LRight front fender fender air deflector53737-16050
53738Left front fender to front wall side sill53738-16020
53743DToyota part53743-16040
53813CRight front fender extension53813-47050
53814CLeft front fender extension53814-47030
53835HToyota part53835-16030
53836GToyota part53836-16030
55101Front apron sub-assembly55101-10A01
55133ARight reinforcement (front wall to floor)55133-47010
55137ARight side bracket (front wall to frame)55137-47040
55138ALeft side bracket (front wall to frame)55138-47070
55210Front wall insulation pad assembly55210-16200
55210Cclip90467-11122
55223AFront wall outer heat insulation pad55223-47100
55223Cclip90467-06197
55225CToyota part55225-12030
55229No. 4 heat insulation pad for front wall55229-10020
55241Front panel No. 1 right side silencer55241-12030
55242Front panel No. 1 left side silencer55242-12010
55242BToyota part90467-13079
