Toyota COROLLA 变矩器、前油泵(CVT) — Figure 3402

Toyota COROLLA EPC diagram 3402, 变矩器、前油泵(CVT), with 2 images and 16 PNC and OE references.

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 341452A
变矩器、前油泵(CVT) — 341452A (202108 – 999999)

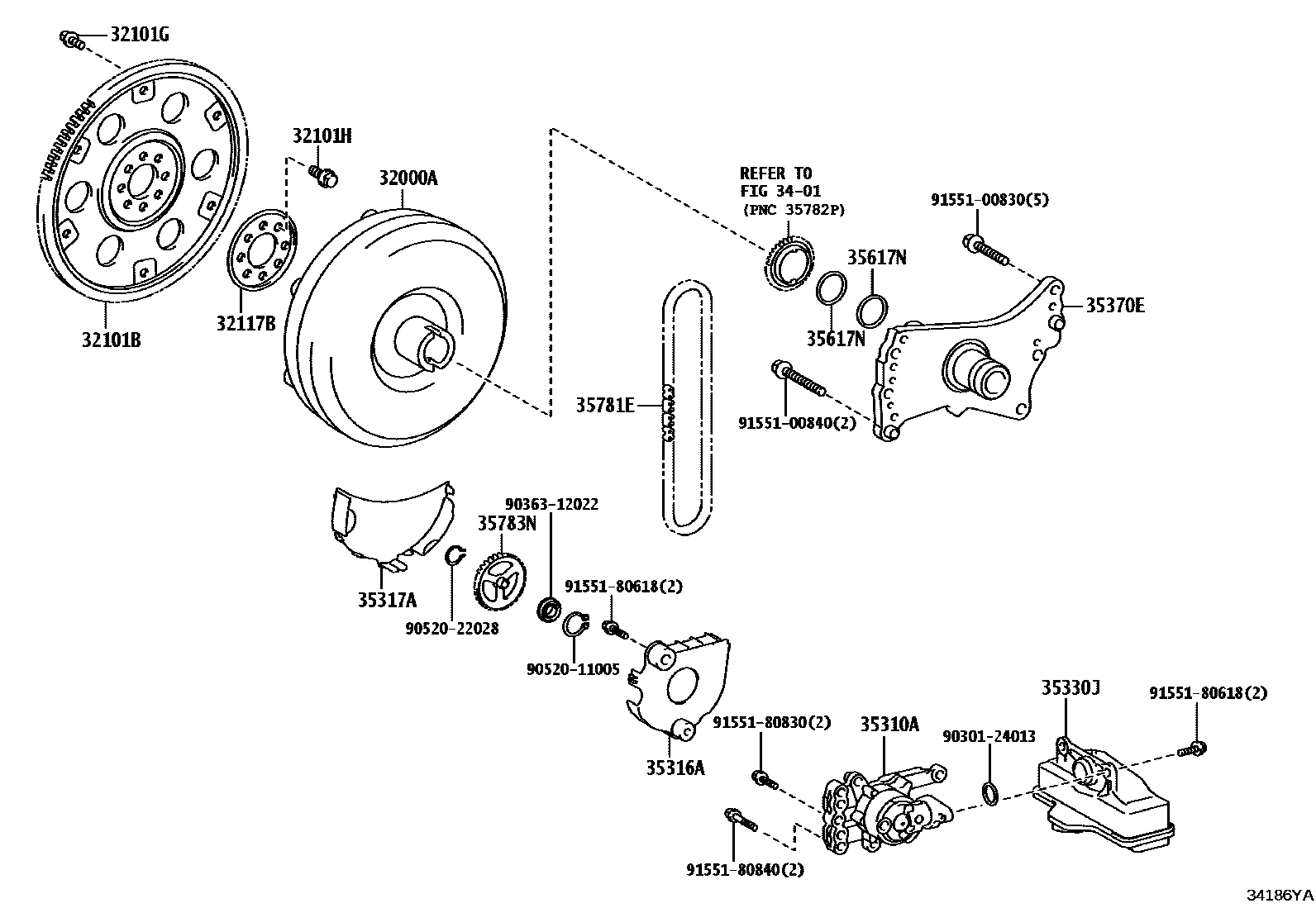

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 34186YA
变矩器、前油泵(CVT) — 34186YA (202310 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-12500 · 32000-12520
32101BTransmission plate and ring gear sub-assembly32101-12100 · 32101-12120
32101GBolts (for securing transmission plate and torque converter)90109-08113 · 90109-09001 · 90119-08498 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-10048 · 90105-12404
32116AFront transmission plate spacer32116-12030
32117BRear transmission plate spacer32117-12040 · 32117-33010
35310AFront oil pump assembly35310-12170 · 35310-42010
35310DO-ring (for front oil pump)90301-99202
35310ET-type oil seal (for front oil pump)35617-12031
35316AToyota part35316-12010
35317AToyota part35317-12010
35330JToyota part35330-28040
35370EToyota part35370-12120
35617NToyota part35617-12060
35781EToyota part35781-42010
35783NToyota part35783-12060
