Toyota COROLLA 传动桥总成(CVT) — Figure 3401

Toyota COROLLA EPC diagram 3401, 传动桥总成(CVT), with 11 images and 81 PNC and OE references.

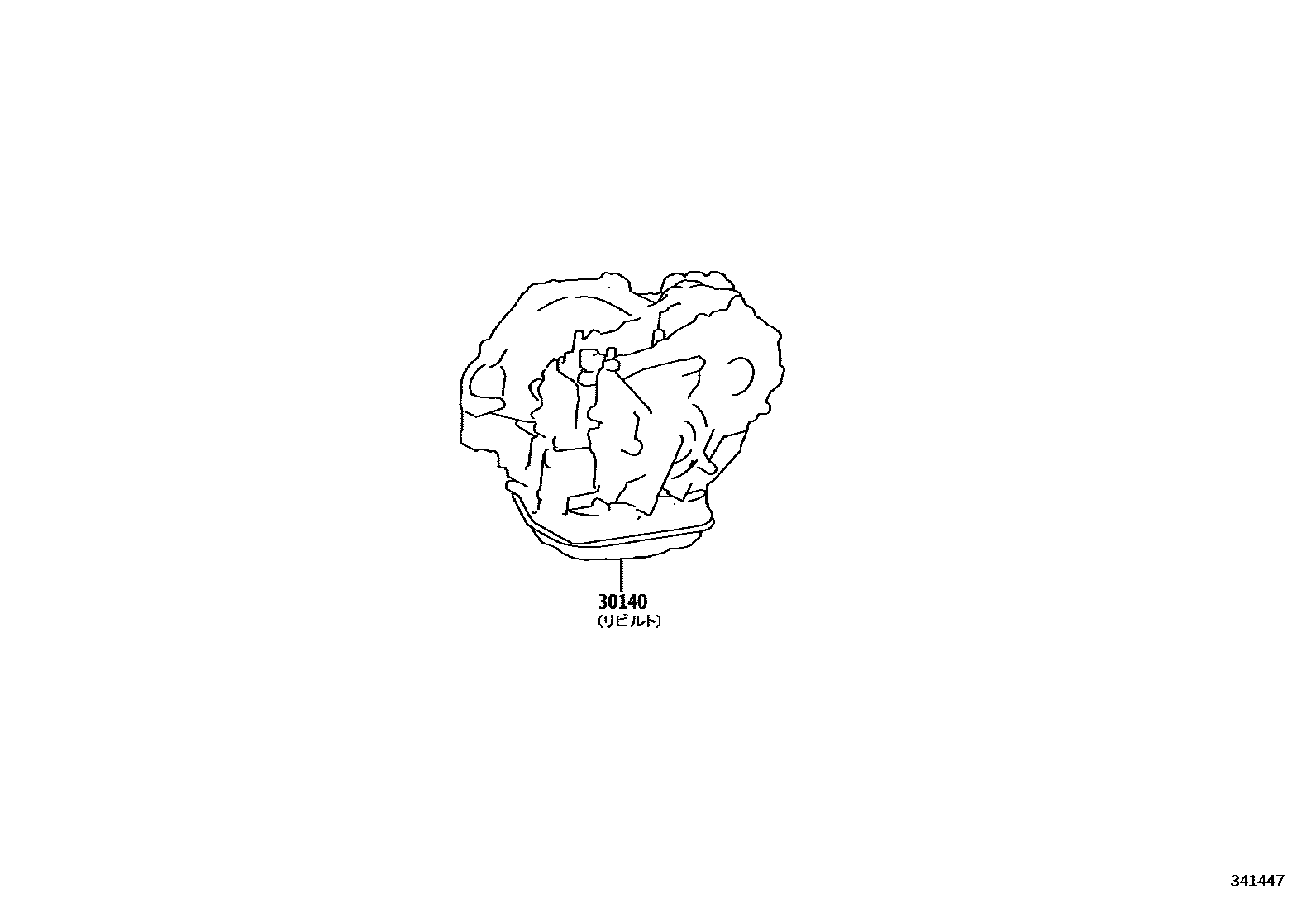

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341447
传动桥总成(CVT) — 341447 (202108 – 999999)

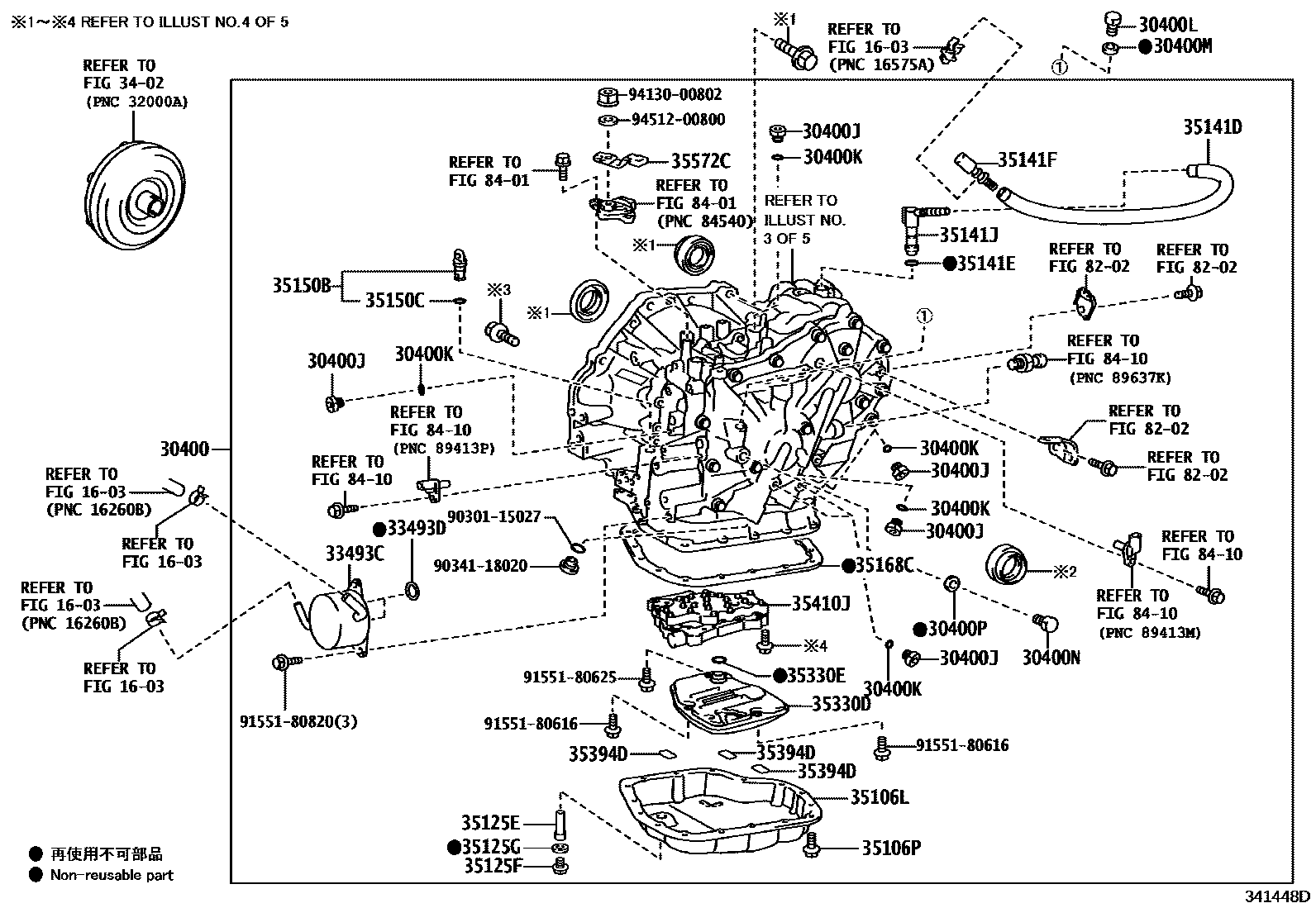

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341448D
传动桥总成(CVT) — 341448D (202108 – 999999)

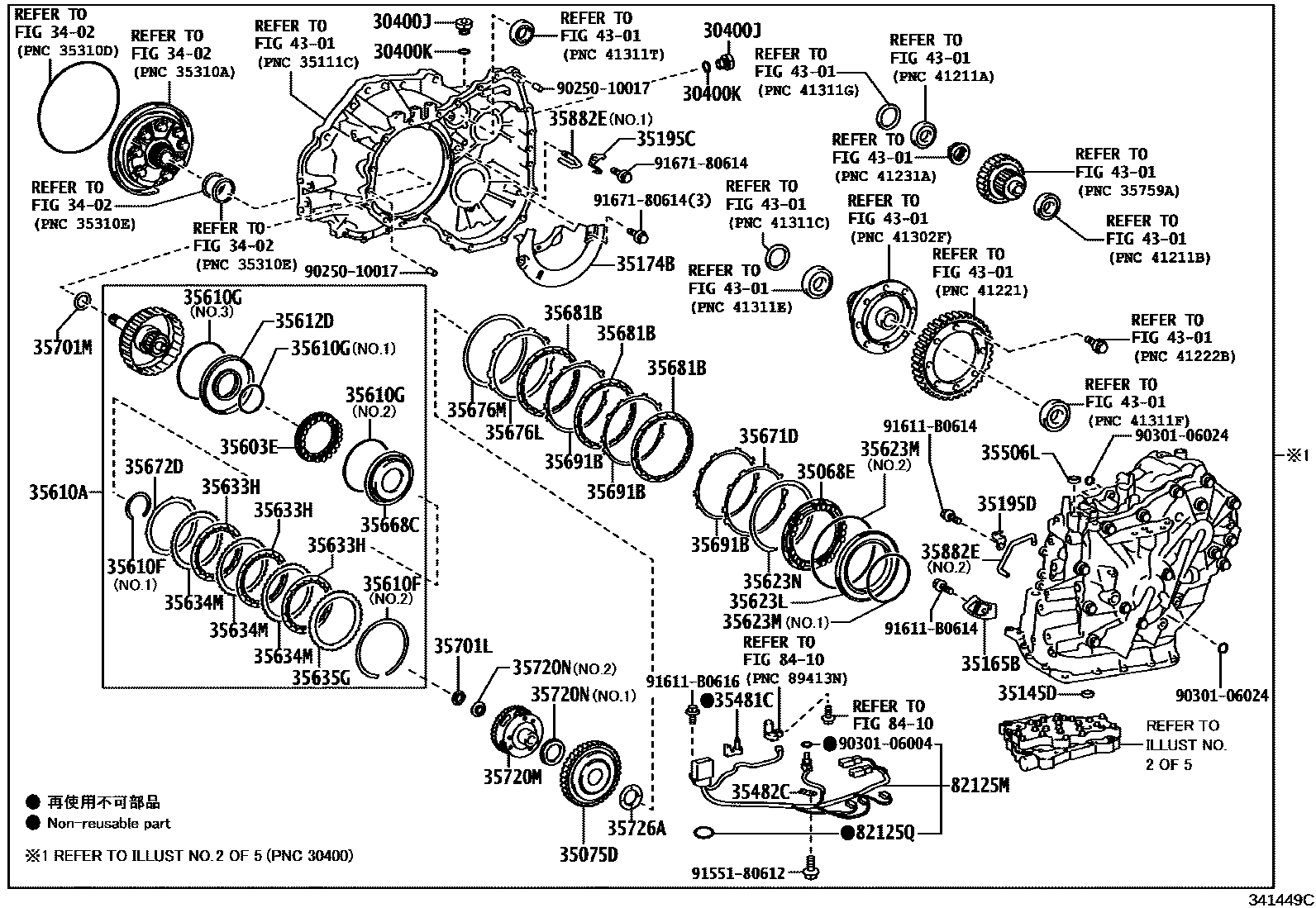

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341449C
传动桥总成(CVT) — 341449C (202108 – 999999)

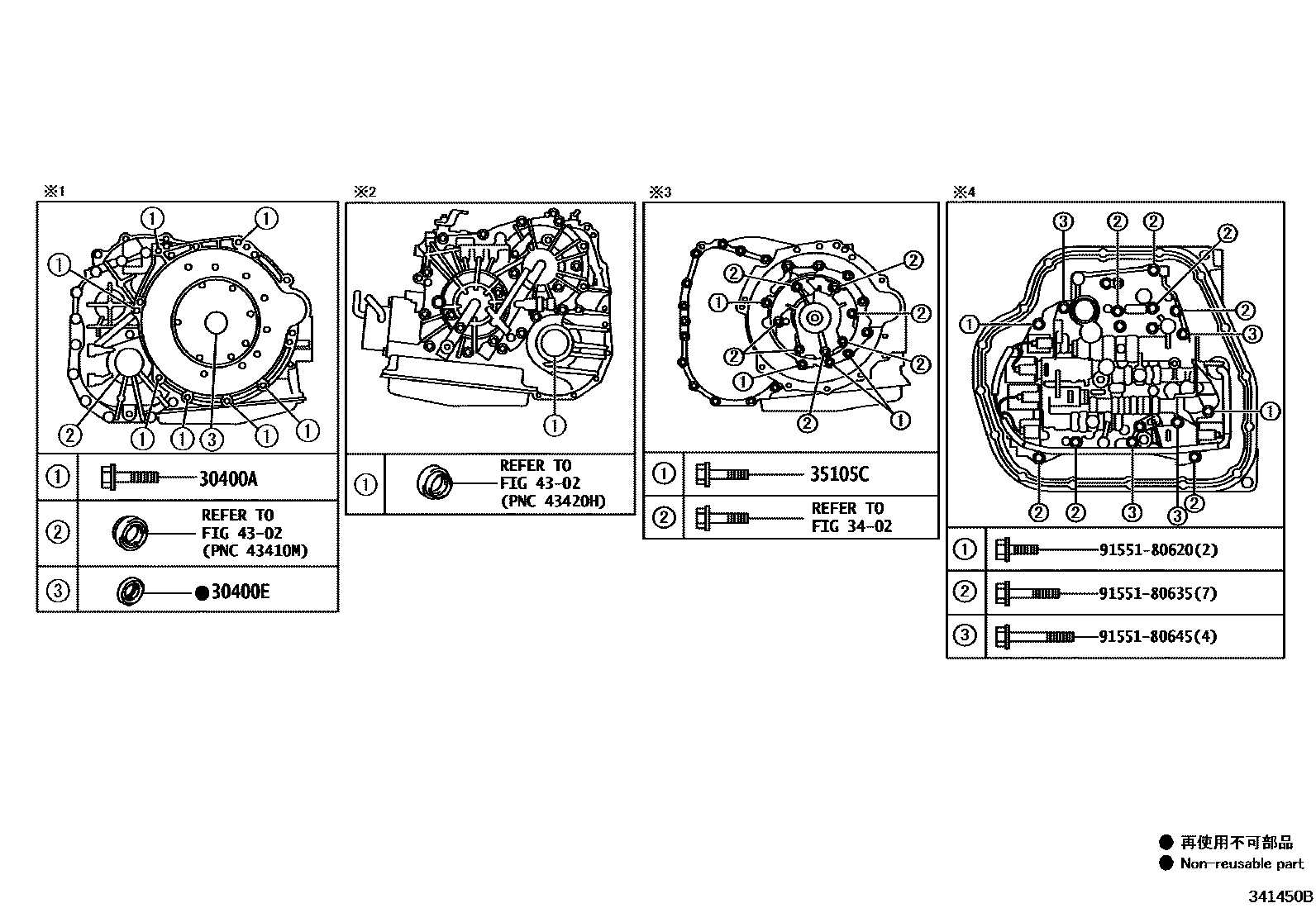

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341450B
传动桥总成(CVT) — 341450B (202108 – 999999)

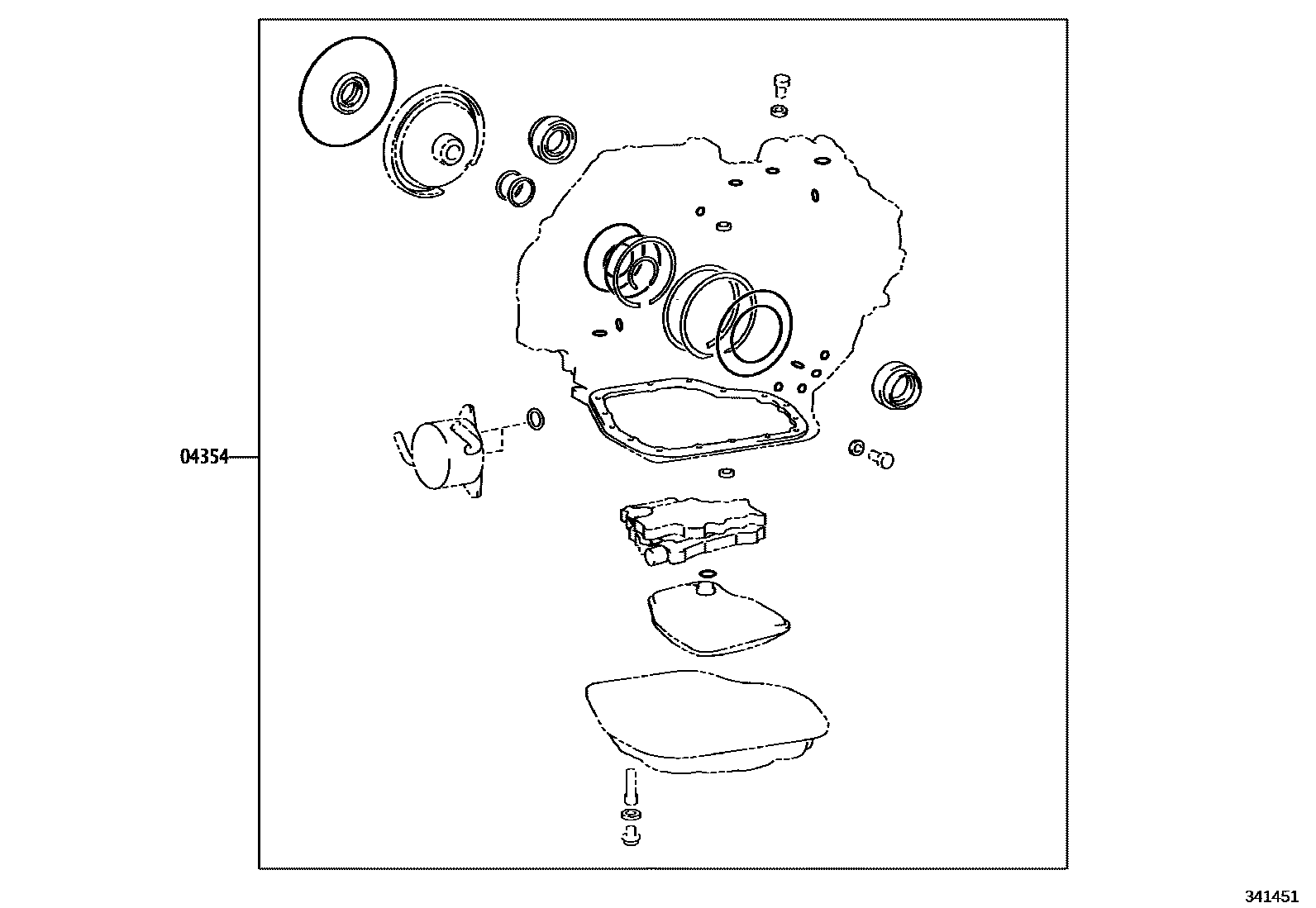

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341451
传动桥总成(CVT) — 341451 (202108 – 999999)

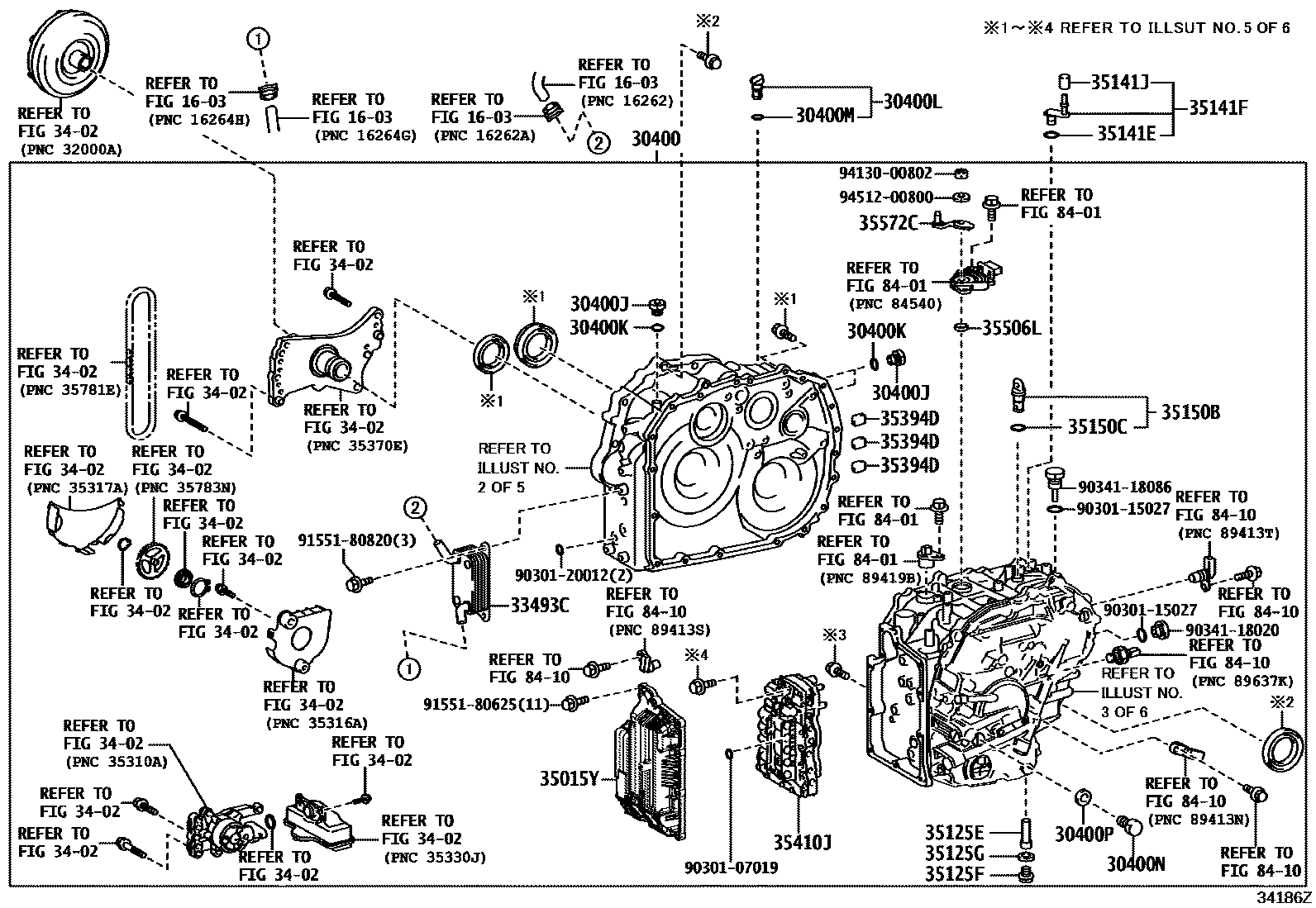

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 34186Z
传动桥总成(CVT) — 34186Z (202310 – 999999)

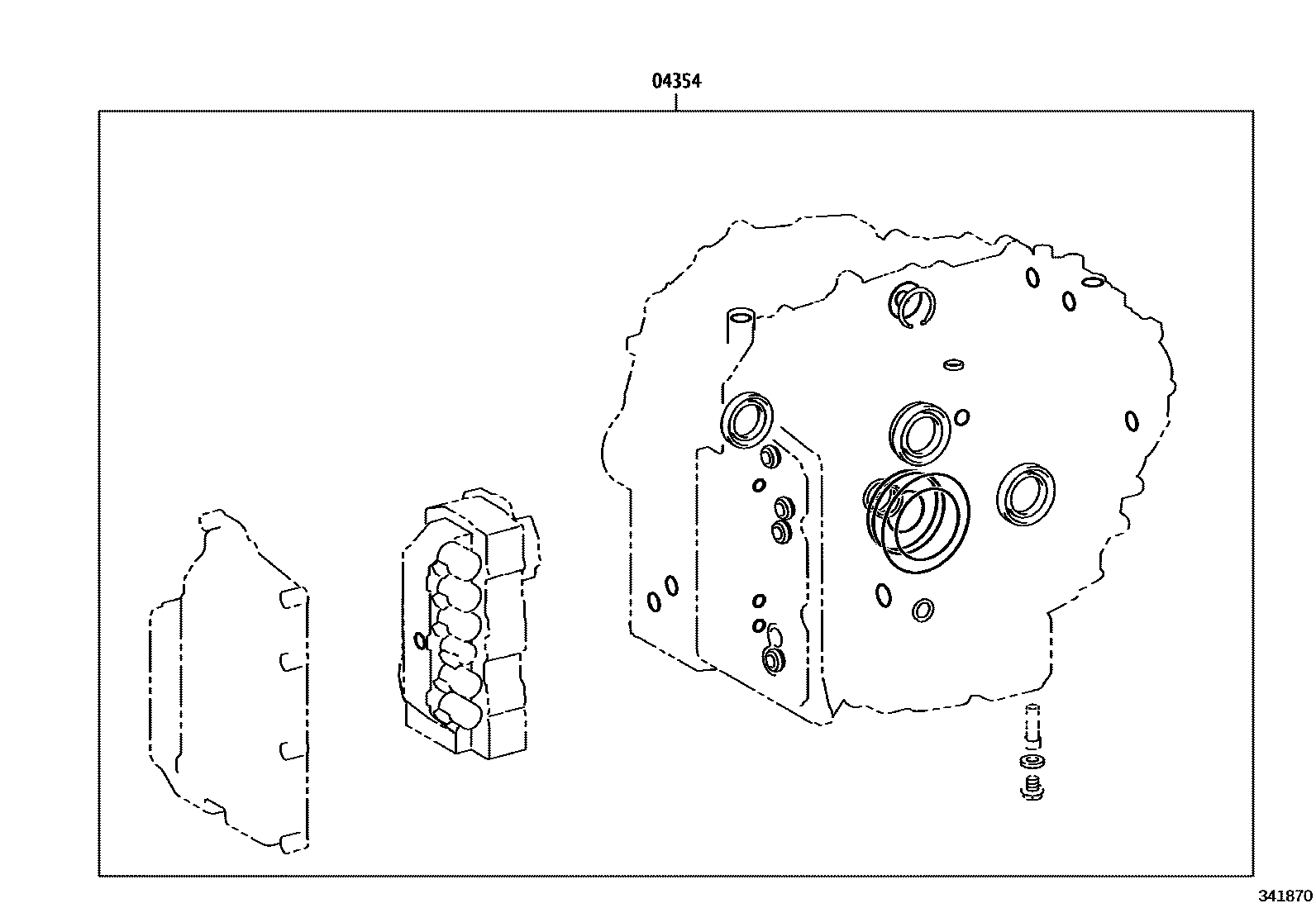

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341870
传动桥总成(CVT) — 341870 (202310 – 999999)

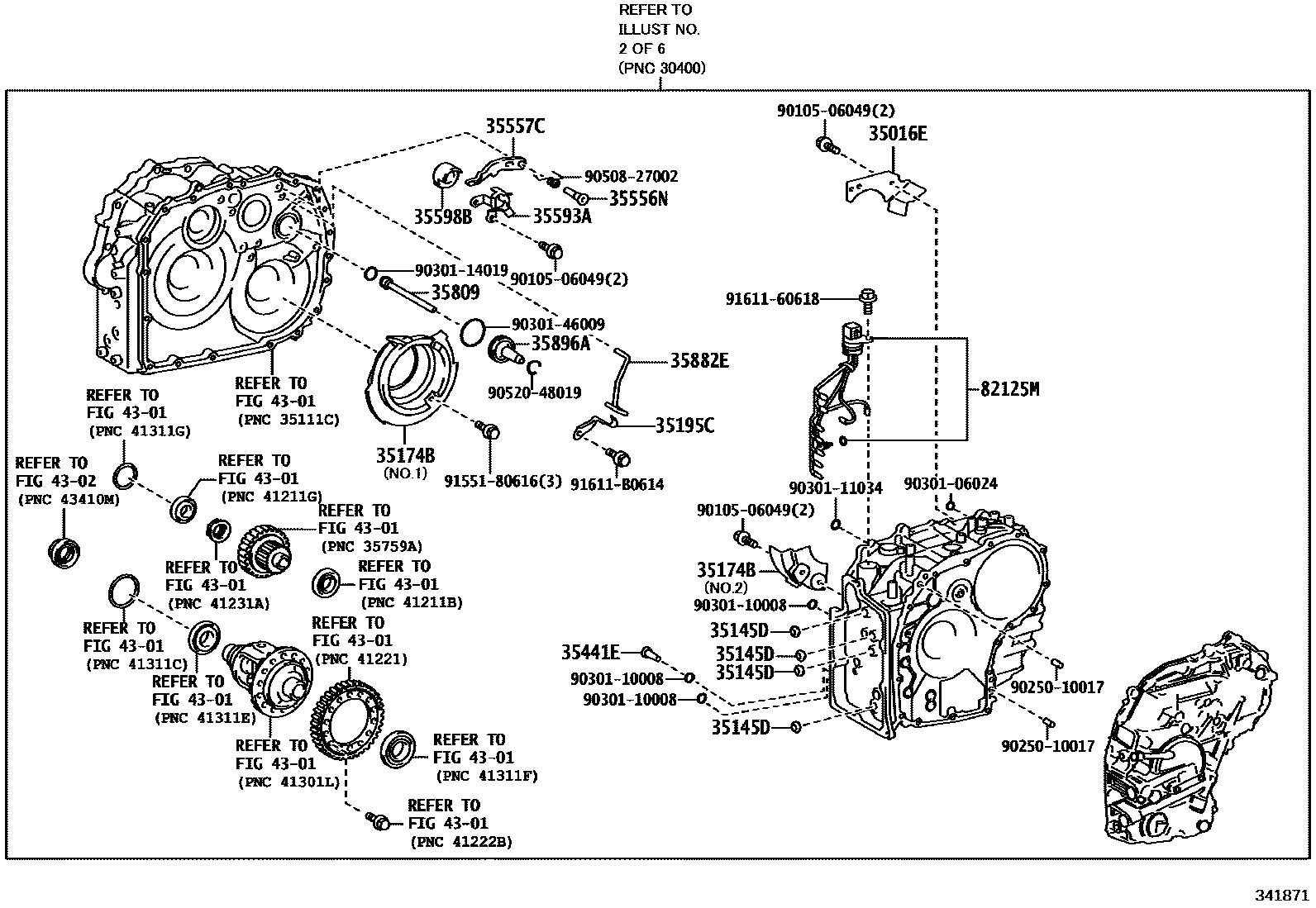

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341871
传动桥总成(CVT) — 341871 (202310 – 999999)

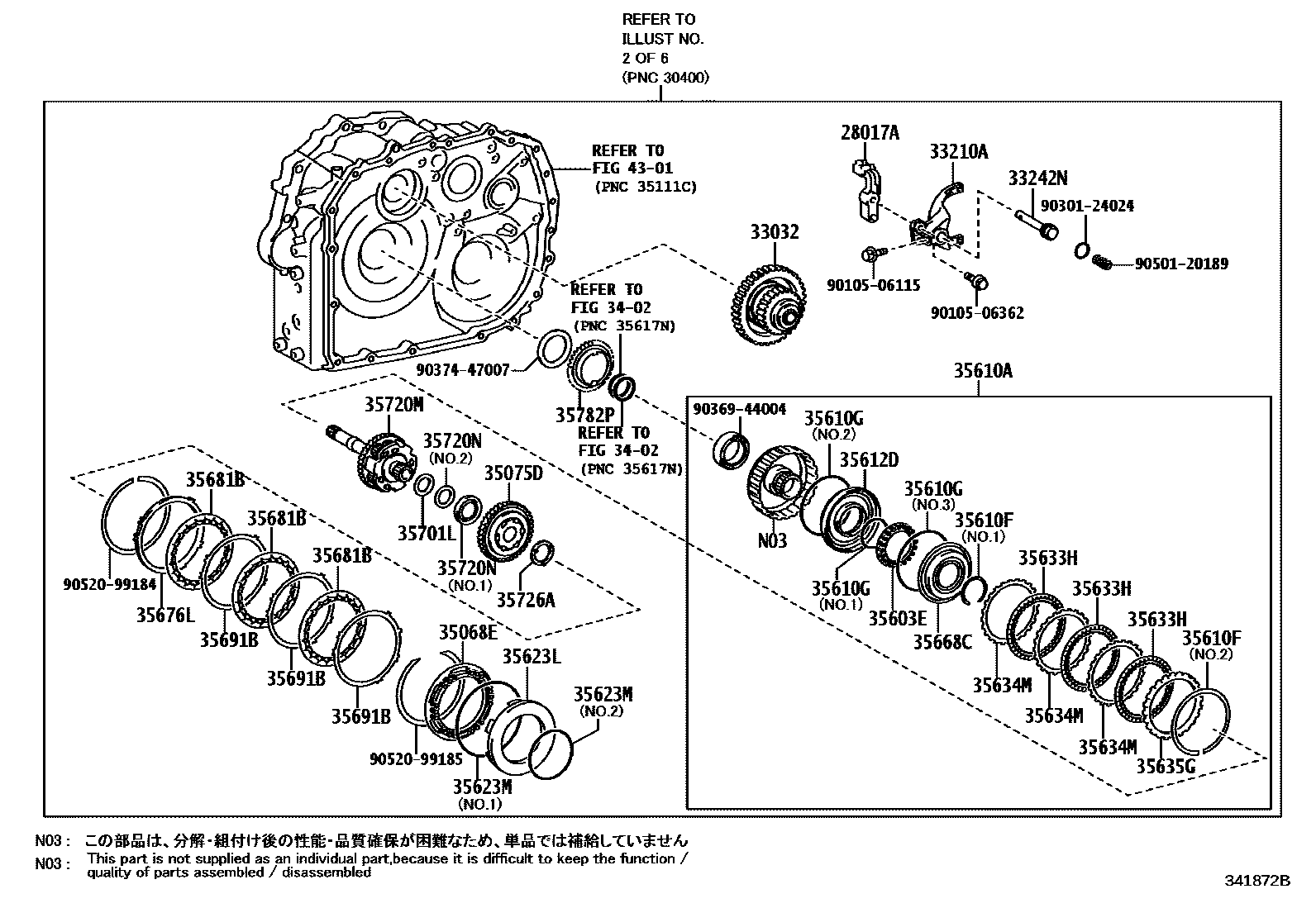

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341872B
传动桥总成(CVT) — 341872B (202310 – 999999)

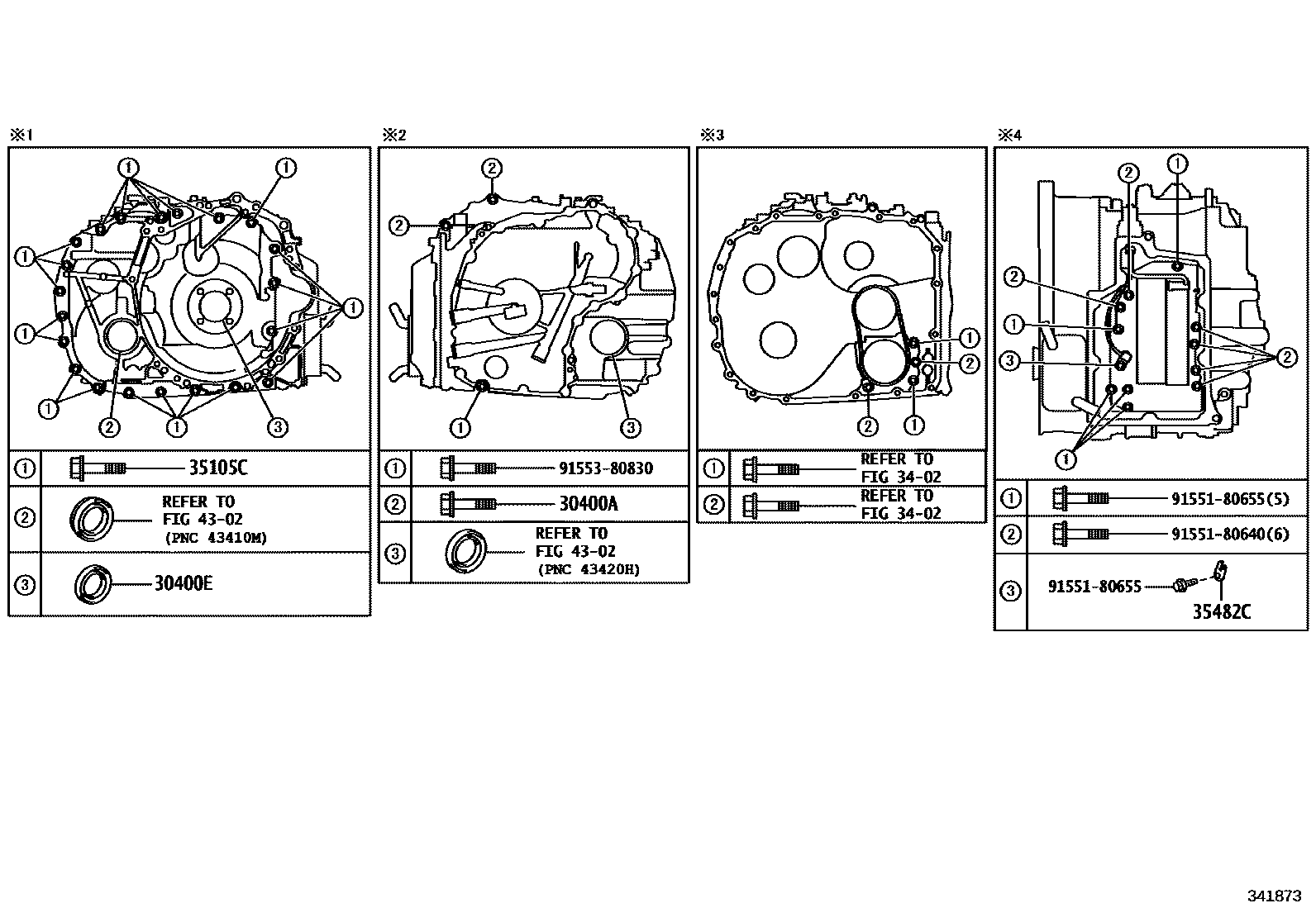

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341873
传动桥总成(CVT) — 341873 (202310 – 999999)

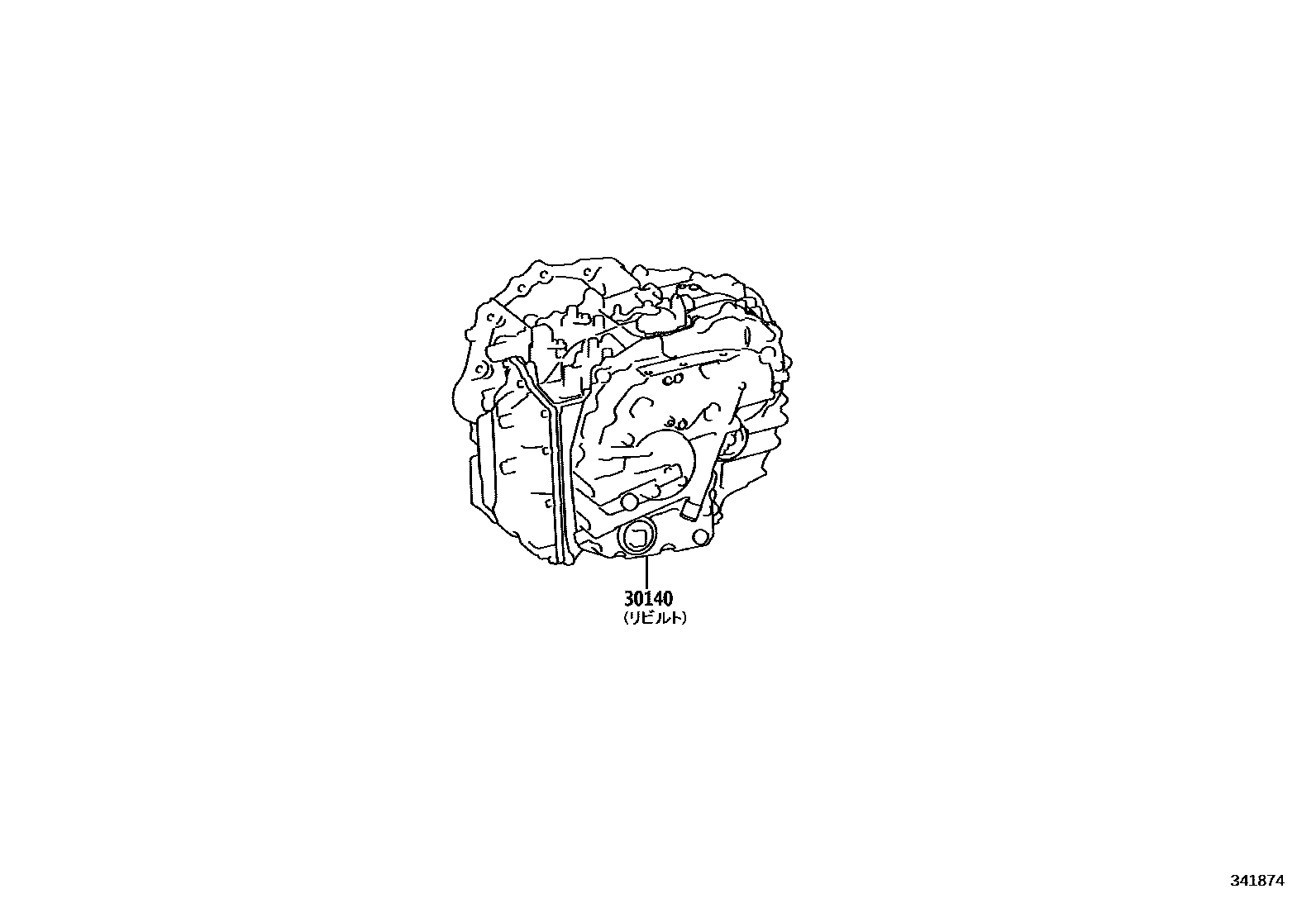

Toyota COROLLA 传动桥总成(CVT) EPC diagram — 341874
传动桥总成(CVT) — 341874 (202310 – 999999)

PNC and OE references

PNCPart nameOE numbers
04354Toyota part04354-10011 · 04354-12080
28017AToyota part28017-24120
30140Refurbished continuously variable transmission axle assembly (without torque converter)30140-10070 · 30140-16090
30400Continuously variable transmission axle assembly30400-10070 · 30400-16090
30400ABolts (for securing transaxle and engine)91552-81250 · 91612-61045
30400ET-type oil seal (for CVT oil pump)90311-41019 · 90311-45027
30400JTransmission axle hole plug90341-08001
30400KTransaxle hole plug gasket90301-06196
30400LToyota part35150-44010 · 90341-12025
30400MToyota part90301-09173 · 90430-12221
30400NToyota part90341-18077
30400PToyota part90430-18008
33032Toyota part33032-12110
33210AToyota part33210-12040
33242NToyota part33242-12130
33493CTransmission oil cooler33493-12090 · 33493-52040
33493DO-ring (for transmission oil cooler)90301-20012
35015YToyota part35015-42020
35016EToyota part35165-28010
35068EToyota part35068-12020 · 35068-12041
35075DToyota part35075-12031 · 35075-12050
35105CToyota part90105-08071 · 91551-00830
35106LTransmission axle oil pan sub-assembly (CVT)35106-12200
35106PBolts (for transaxle oil pan)90119-06173
35125EToyota part35125-12440 · 35125-12500
35125FToyota part90341-12034 · 90341-18016
35125GToyota part90430-12008 · 90430-18008
35141DHoses (for breather plug)35121-52020
35141EO-ring (for breather plug)90301-06021 · 90301-09173
35141FNo. 1 vent plug (CVT)90930-03216 · 90930-03240
35141JToyota part90930-03191 · 90930-03243
35145DTransmission axle housing gasket35145-33010
35150Bgearbox plug assembly35150-12020 · 35150-48010
35150CO-ring (for gearbox plug)90301-09173 · 90301-11008
35165BToyota part35165-12060
35168CTransaxle oil pan gasket (CVT)35168-12091
35174BToyota part35174-12010 · 35174-12040 · 35174-42010
35195CToyota part35195-12040 · 35195-42010
35195DToyota part35195-12050
35330DToyota part35330-12050
35330EToyota part90301-22019
35394DOil filter magnet (CVT)35394-48010
35410JTransmission valve body assembly35410-12871 · 35410-42080
35441EToyota part35441-16020
35481CToyota part35481-12030
35482CToyota part35482-73010
35506LToyota part90311-12002
35556NToyota part35556-12040
35557CToyota part35557-12061
35572Ctransmission control lever35572-12160 · 35572-12190
35593AToyota part35593-12040
35598BToyota part35598-12040
35603EToyota part35603-12040 · 35603-12051
35610AToyota part35610-12242 · 35610-12290
35610FToyota part90520-44041 · 90520-99087 · 90520-99187
35610GToyota part90301-50001 · 90301-52007 · 90301-95003 · 90301-99155 · 90302-99006 · 90302-99007
35612DToyota part35612-12072 · 35612-12090
35623LToyota part35623-12080 · 35623-42010
35623MToyota part90301-95004 · 90301-98002 · 90301-99087 · 90301-99238
35623NToyota part90520-99090
35633HToyota part35633-12092 · 35633-12150
35634MToyota part35634-12050 · 35634-12100
35635GToyota part35635-12150 · 35635-12160 · 35635-12170 · 35635-12280 · 35635-12290 · 35635-12300 · 35635-12310 · 35635-12320 · 35635-12330
35668CToyota part35668-12011 · 35668-12051
35671DToyota part35671-12040
35672DToyota part35672-12040
35676LToyota part35676-12110 · 35676-42010
35676MToyota part90520-99086
35681BToyota part35681-12040 · 35681-12050
35691BToyota part35691-12040 · 35691-12050
35701LToyota part35789-12090 · 35789-12110
35701MToyota part90374-20005
35720MToyota part35720-12061 · 35720-12090
35720NToyota part90374-18008 · 90374-24008 · 90374-29012 · 90374-34014
35726AToyota part35726-12010 · 35726-12020
35782PToyota part35782-12070
35809Toyota part35809-12010
35882EToyota part35882-12030 · 35882-12040 · 35882-42010
35896AToyota part35896-12010
82125MTransmission wiring harness82125-12642 · 82125-42030
82125QO-ring (for transmission wiring harness)90301-21009
