Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 4 images and 12 PNC and OE references.

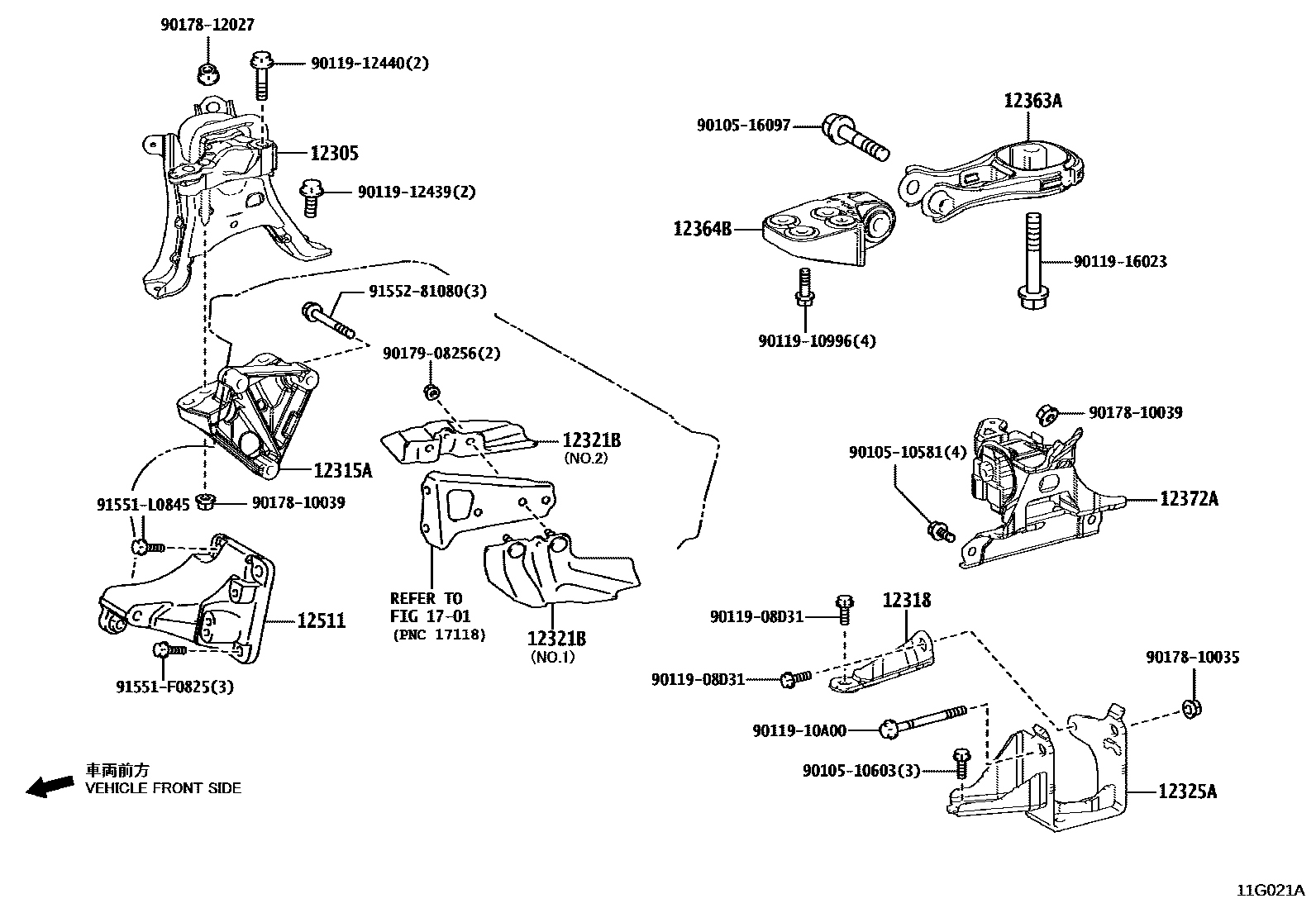

Toyota COROLLA Engine Mounting EPC diagram — 11G021A
Engine Mounting — 11G021A (202108 – 999999)

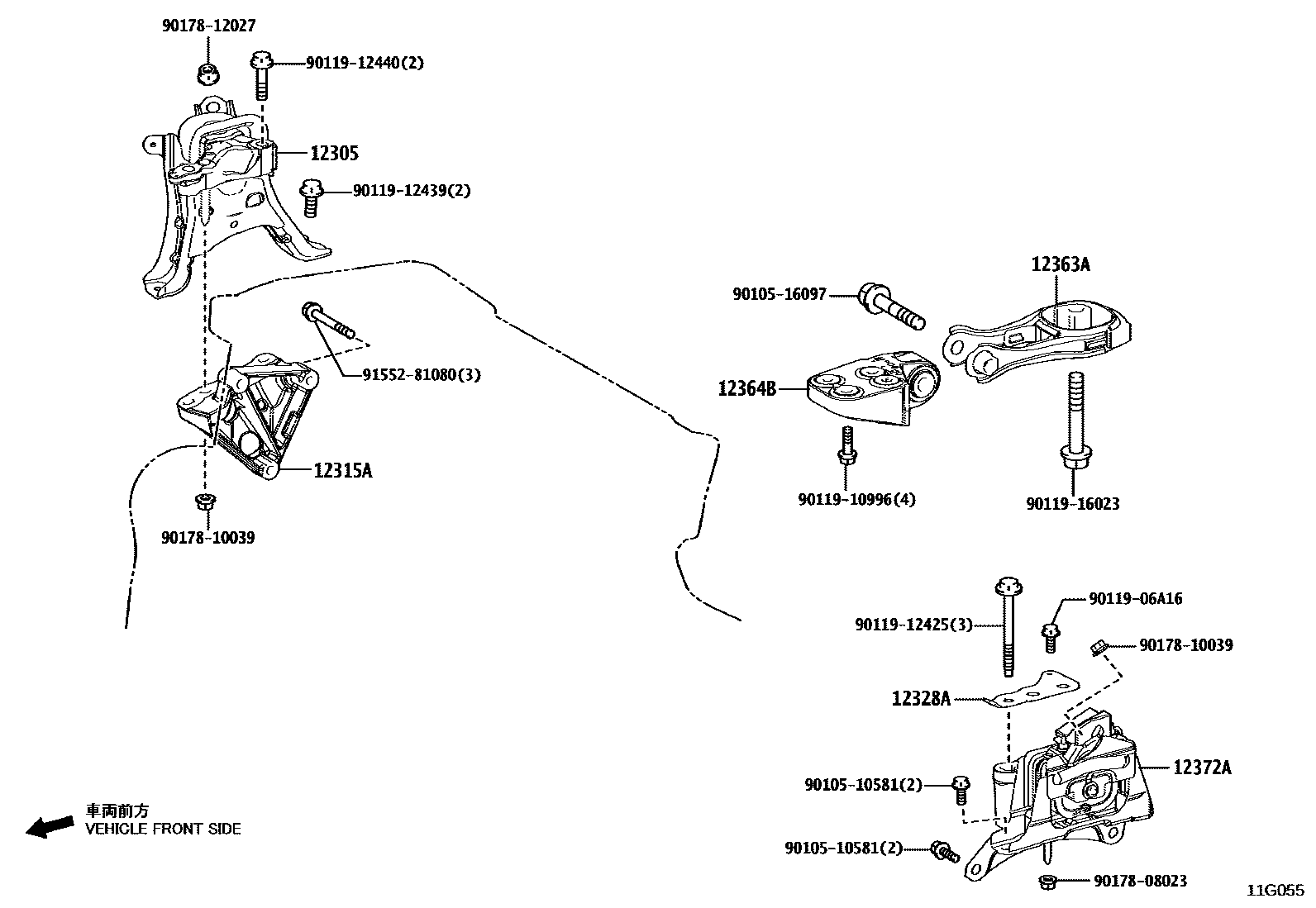

Toyota COROLLA Engine Mounting EPC diagram — 11G055
Engine Mounting — 11G055 (202108 – 999999)

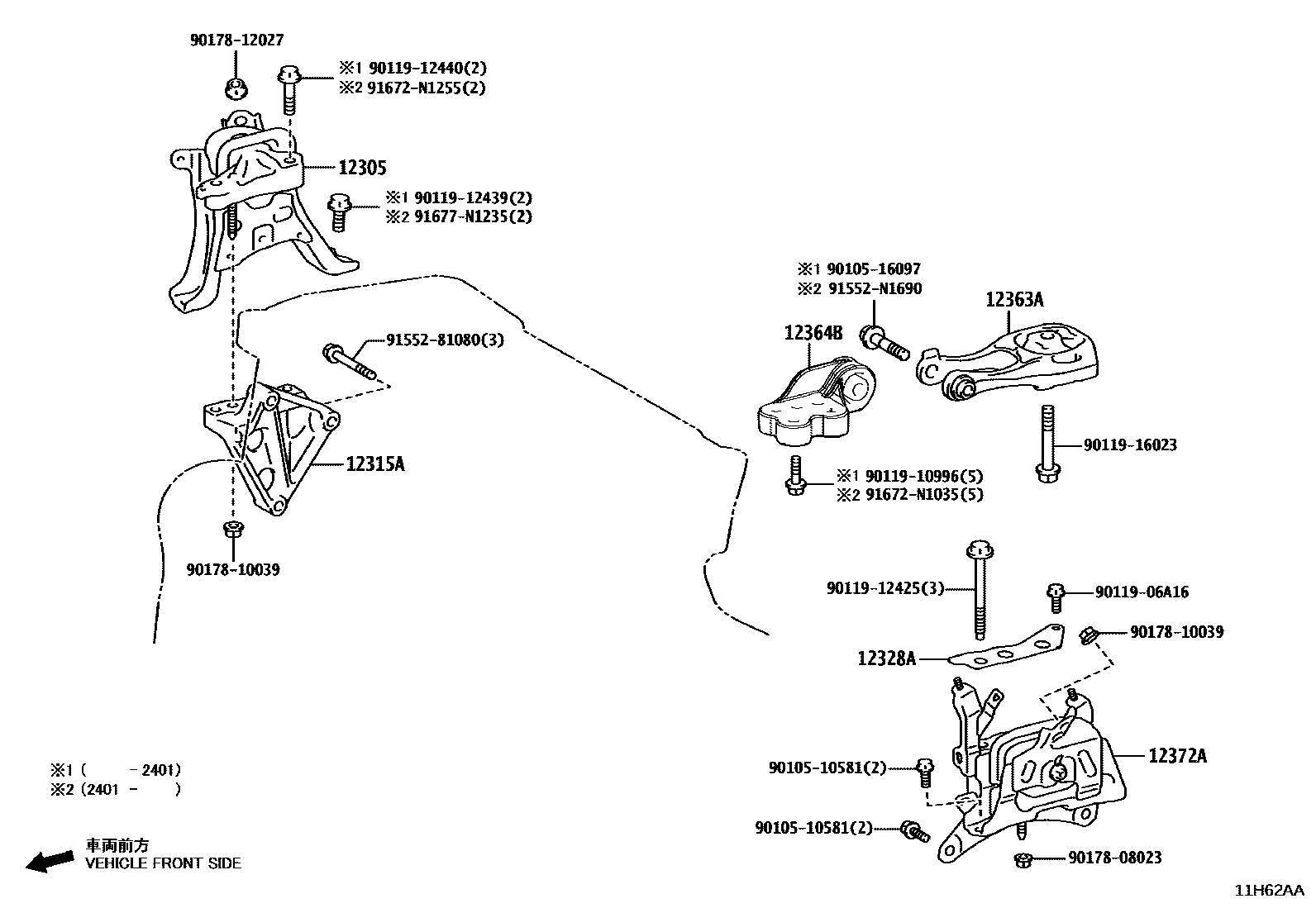

Toyota COROLLA Engine Mounting EPC diagram — 11H62AA
Engine Mounting — 11H62AA (202310 – 999999)

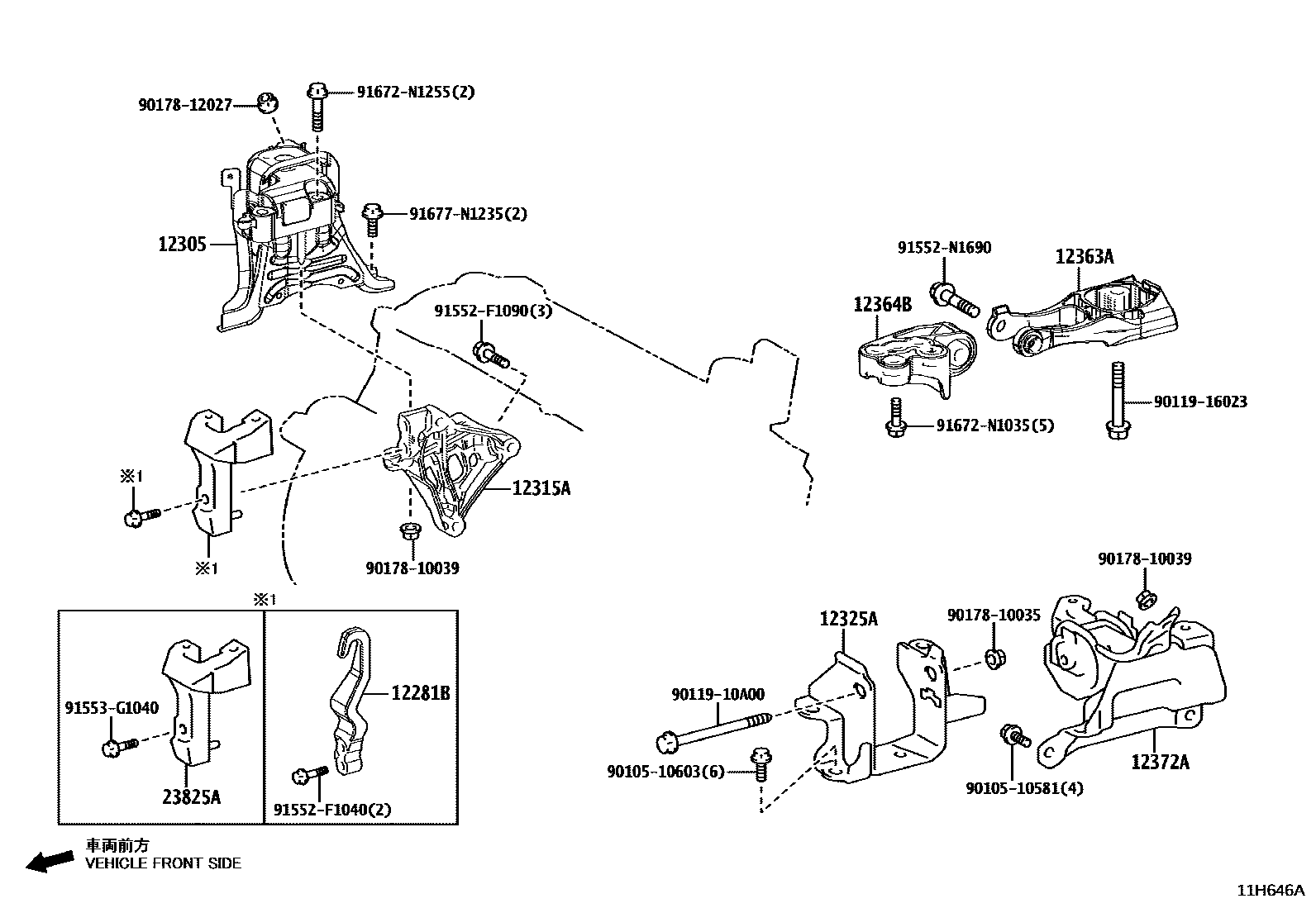

Toyota COROLLA Engine Mounting EPC diagram — 11H646A
Engine Mounting — 11H646A (202310 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BToyota part12281-25030
12305Engine right side mounting vibration isolation pad sub-assembly12305-24010 · 12305-37342 · 12305-37380 · 12305-37390
12315AEngine right side mounting bracket (for transversely mounted engine)12315-24011 · 12315-37060 · 12315-37070
12318Engine left mounting bracket12318-47010
12321BDrive shaft heat insulation pad sub-assembly43409-12060 · 43498-12051
12325AEngine left side mounting bracket (for transversely mounted engine)12325-24070 · 12325-47140
12328AEngine No. 2 left side mounting bracket12328-37010 · 12328-37021
12363AEngine movement control lever12363-24020 · 12363-37031 · 12363-37032 · 12363-37080 · 12363-47101
12364BEngine No. 2 motion control lever12364-24030 · 12364-37050
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-24080 · 12372-24081 · 12372-37313 · 12372-37321 · 12372-37360
12511No. 1 generator bracket12501-37010
23825AToyota part23825-24010
