Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 4 images and 10 PNC and OE references.

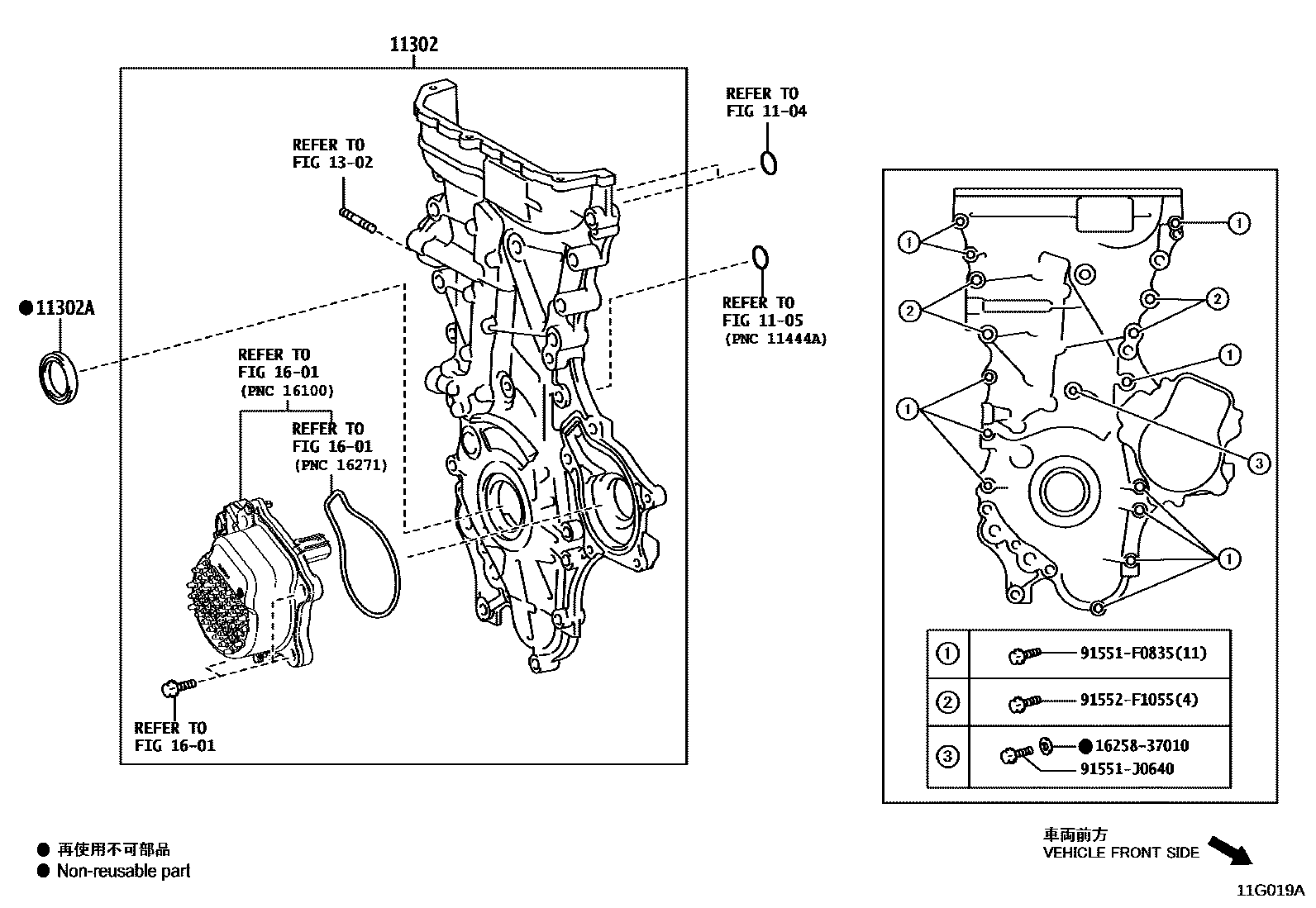

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11G019A
Timing Gear Cover & Rear End Plate — 11G019A (202108 – 999999)

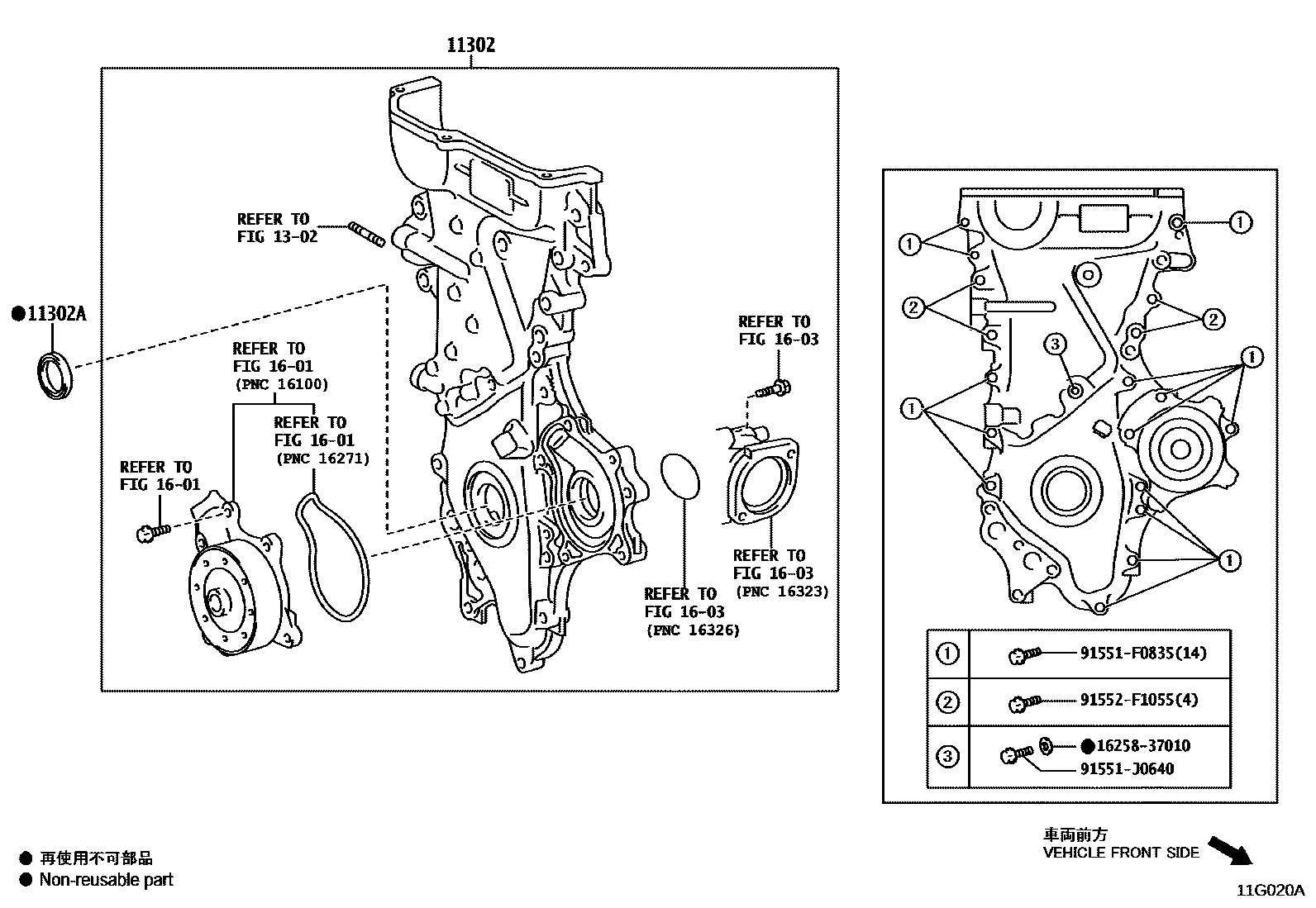

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11G020A
Timing Gear Cover & Rear End Plate — 11G020A (202108 – 999999)

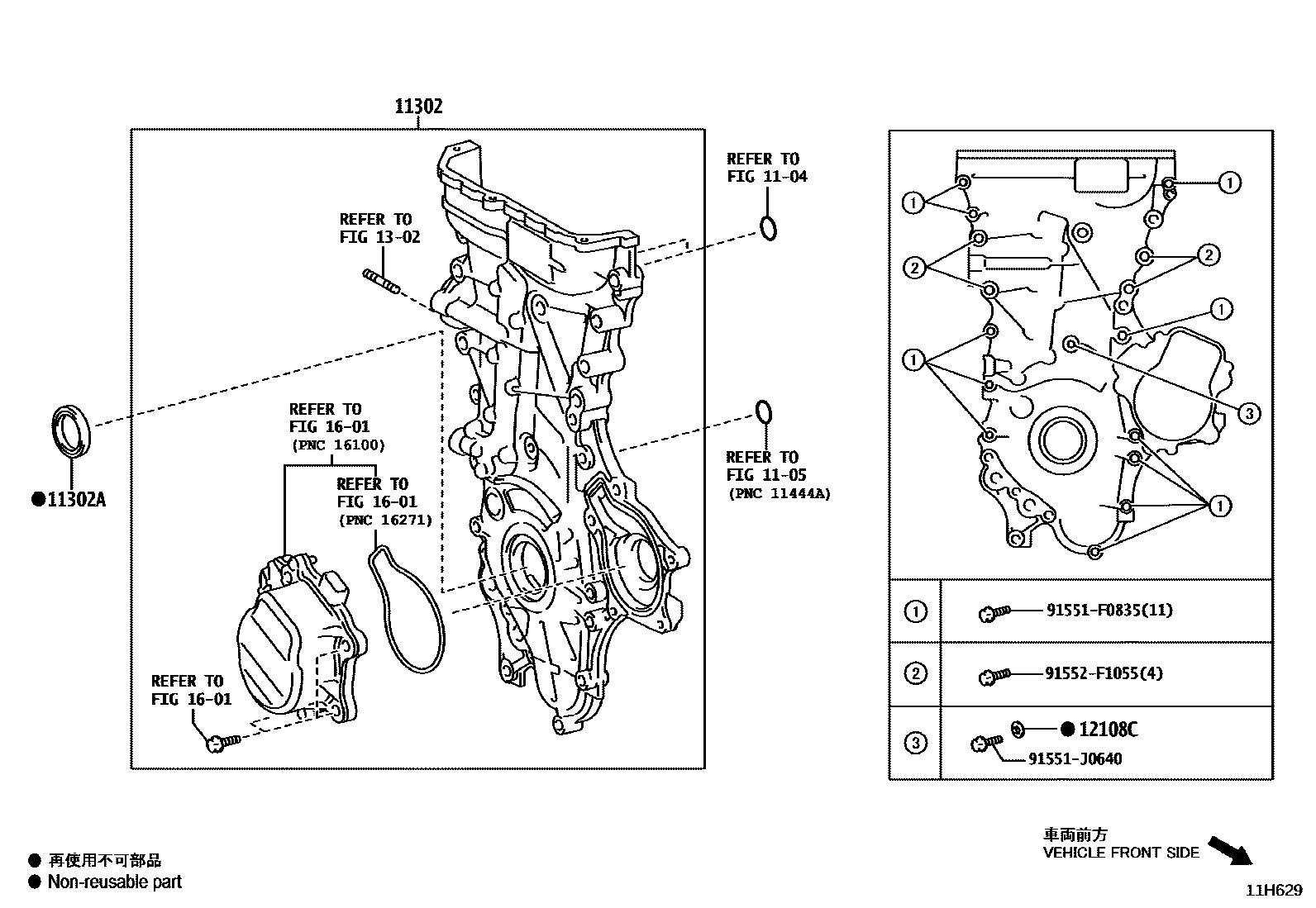

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11H629
Timing Gear Cover & Rear End Plate — 11H629 (202310 – 999999)

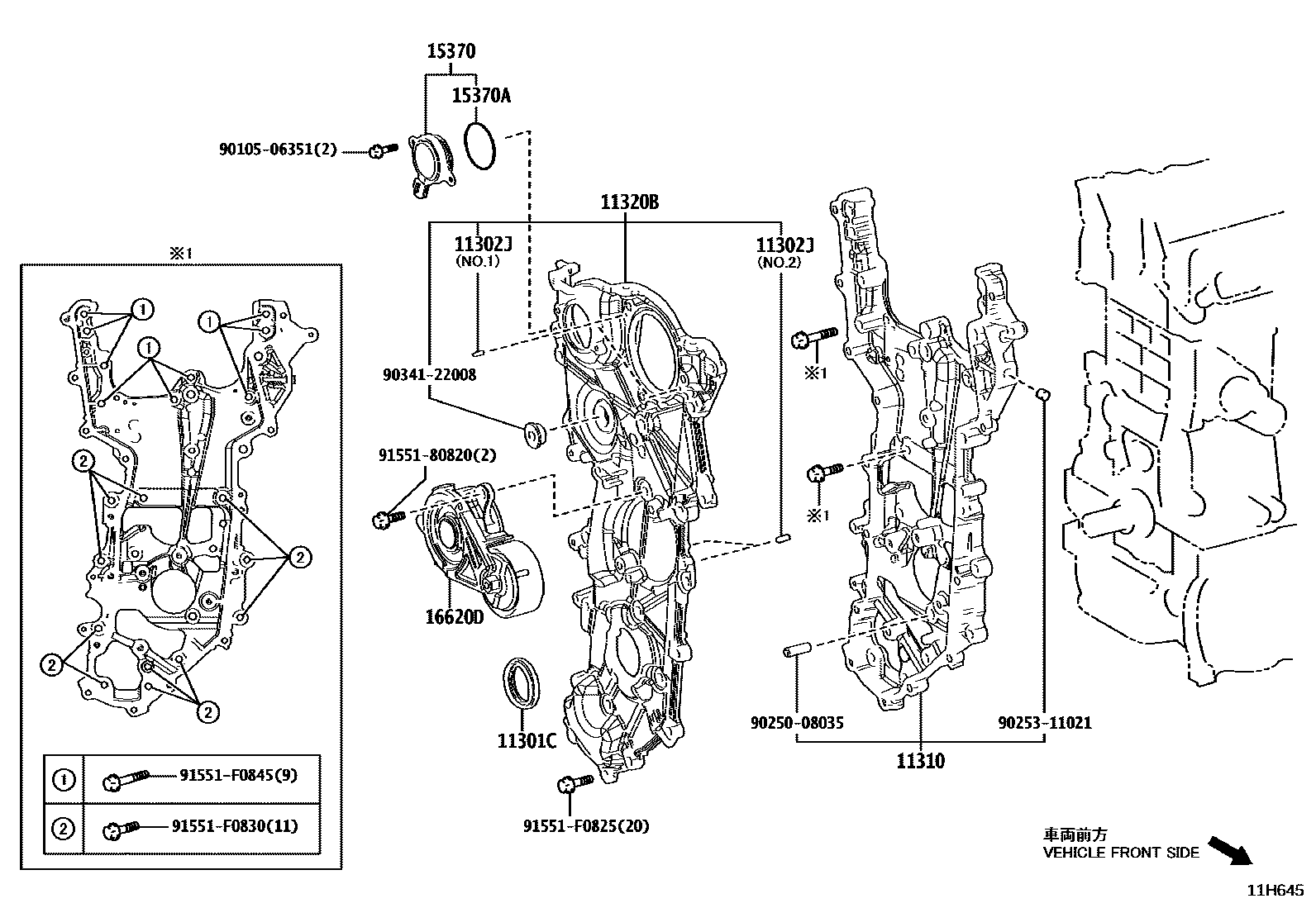

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11H645
Timing Gear Cover & Rear End Plate — 11H645 (202310 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-37080 · 11310-37100 · 11310-37110
11302AOil seal (for timing chain or timing belt cover)90311-38096
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Toyota part11310-24010
11320BToyota part11320-24010
12108Cpadding16258-37010
15370Toyota part15370-25020
15370AToyota part90301-44006
16620DPoly V-belt tensioner assembly16620-24040
