Toyota COROLLA 暖风和空调系统 - 组件 — Figure 8711
Toyota COROLLA EPC diagram 8711, 暖风和空调系统 - 组件, with 2 images and 3 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

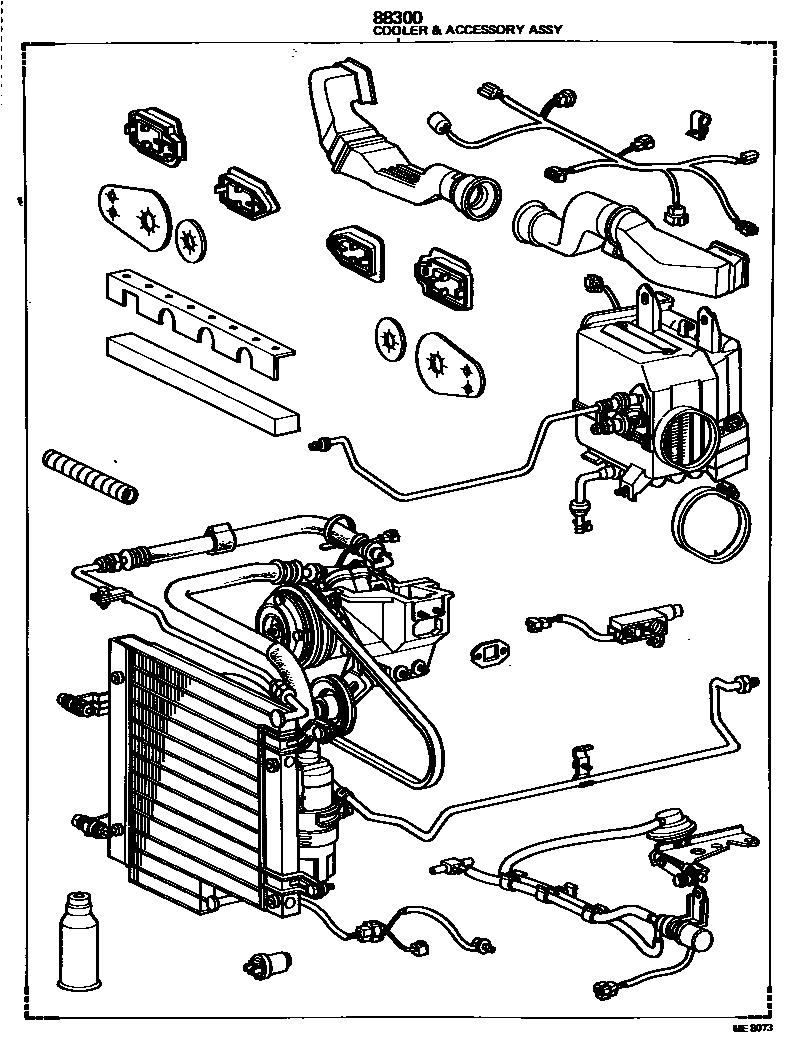

| 88300 | Air conditioning and accessories assembly | 88300-12780 · 88300-12790 · 88300-12800 · 88300-12820 · 88300-12830 · 88300-12840 · 88300-12850 · 88300-12860 · 88300-12870 · 88300-12880 · 88300-13070 · 88300-13150 · 88300-13160 · 88300-13170 · 88300-1A040 · 88300-1A050 · 88300-1A060 · 88300-1A080 · 88300-1A450 · 88300-1A460 · 88300-1A470 · 88300-1A480 · 88300-1A500 · 88300-1A510 · 88300-1A520 · 88300-1A530 · 88300-1A540 · 88300-1A560 · 88300-1A570 · 88300-1A580 · 88300-1A581 · 88300-1A590 · 88300-1A591 · 88300-1A600 · 88300-1A610 · 88300-1A640 · 88300-1A650 · 88300-1A660 · 88300-1A661 · 88300-1A670 · 88300-1A671 · 88300-1A680 · 88300-1A681 · 88300-1A690 · 88300-1A691 · 88300-1A700 · 88300-1A701 · 88300-1A710 · 88300-1A711 · 88300-1A720 · 88300-1A730 · 88300-1A740 · 88300-1E140 · 88300-1E141 · 88300-1E150 · 88300-1E151 · 88300-1E160 · 88300-1E200 · 88300-1E240 · 88300-1E250 |

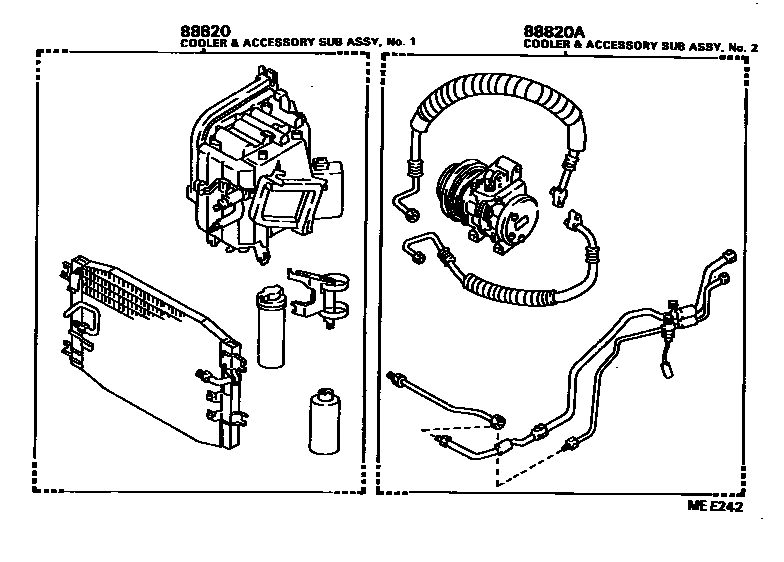

| 88820 | No. 1 air conditioner and accessories sub-assembly | 88820-12070 · 88820-12080 · 88820-12090 · 88820-12100 · 88820-12110 · 88820-12120 · 88820-12130 · 88820-12140 · 88820-12160 · 88820-12170 · 88820-12180 · 88820-12190 · 88820-12200 · 88820-12210 |
| 88820A | No. 2 air conditioner and accessories sub-assembly | 88830-12160 · 88830-12170 · 88830-12190 · 88830-12200 · 88830-12210 · 88830-12220 · 88830-12231 · 88830-12241 · 88830-12250 · 88830-12260 · 88830-12280 · 88830-12290 · 88830-12300 · 88830-12310 · 88830-12590 · 88830-12600 |
