Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 7 images and 26 PNC and OE references.

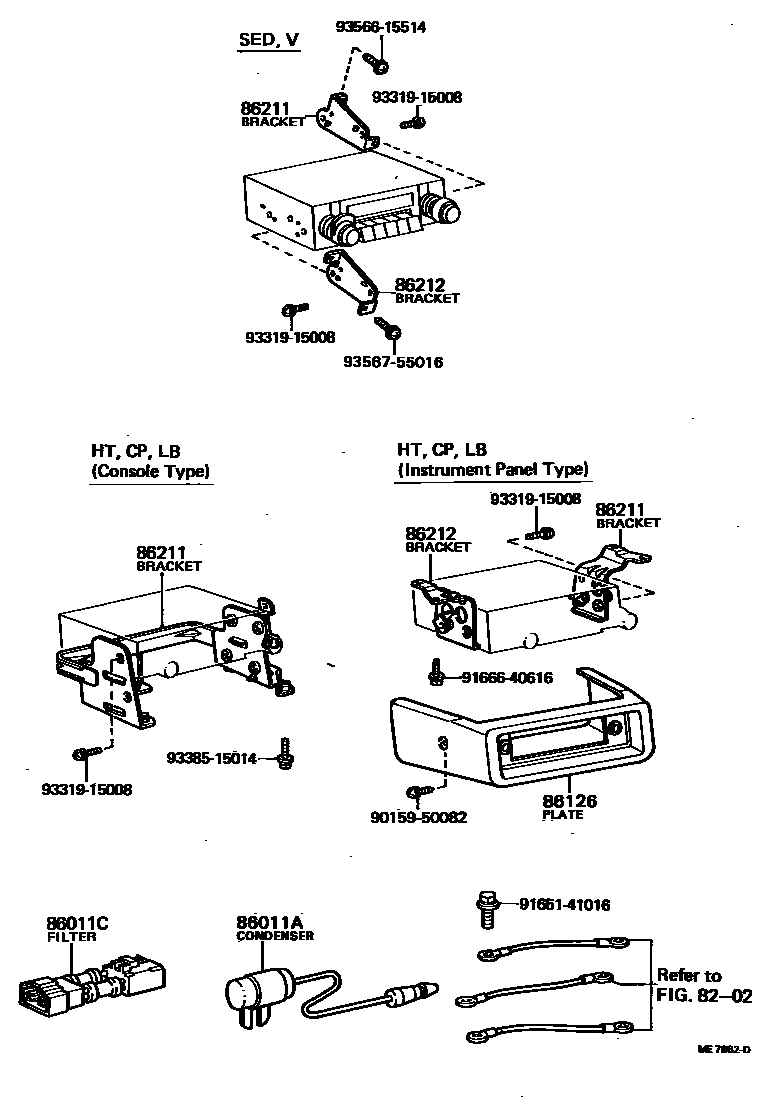

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — ME7882D
收音机、放大器和冷凝器 — ME7882D (197903 – 198108)

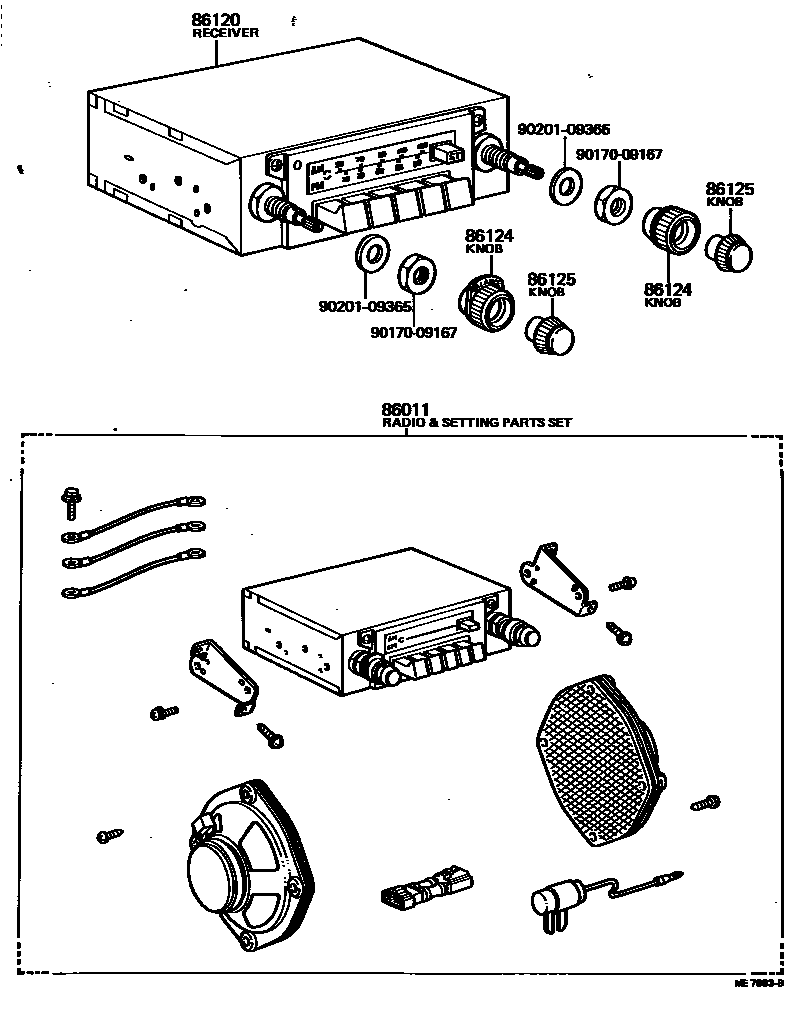

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — ME7883B
收音机、放大器和冷凝器 — ME7883B (197903 – 198108)

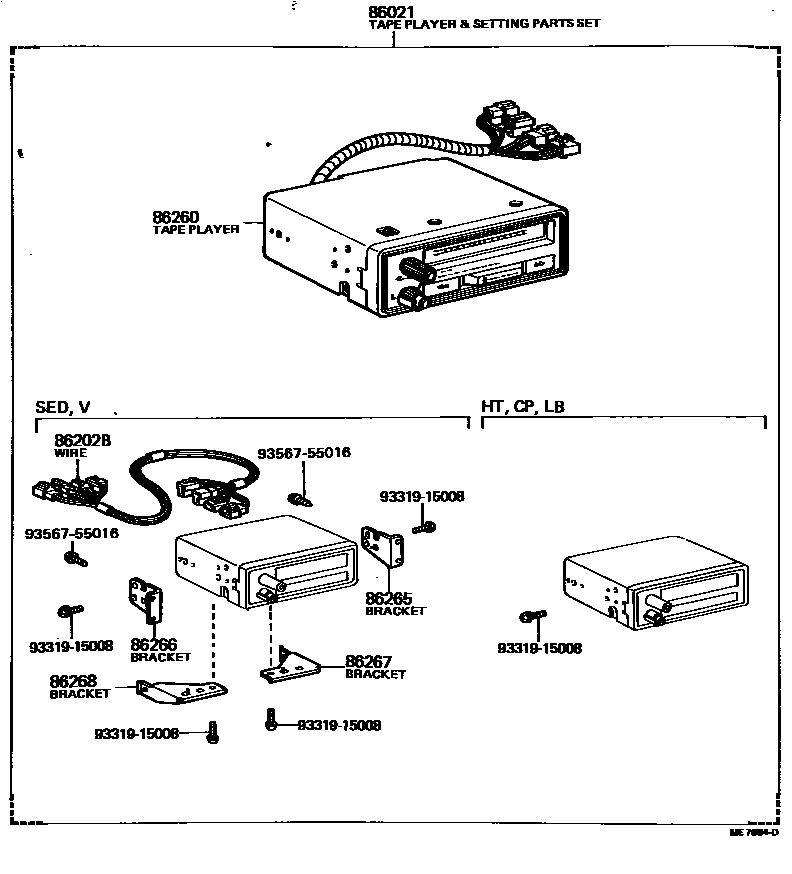

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — ME7884D
收音机、放大器和冷凝器 — ME7884D (197903 – 198108)

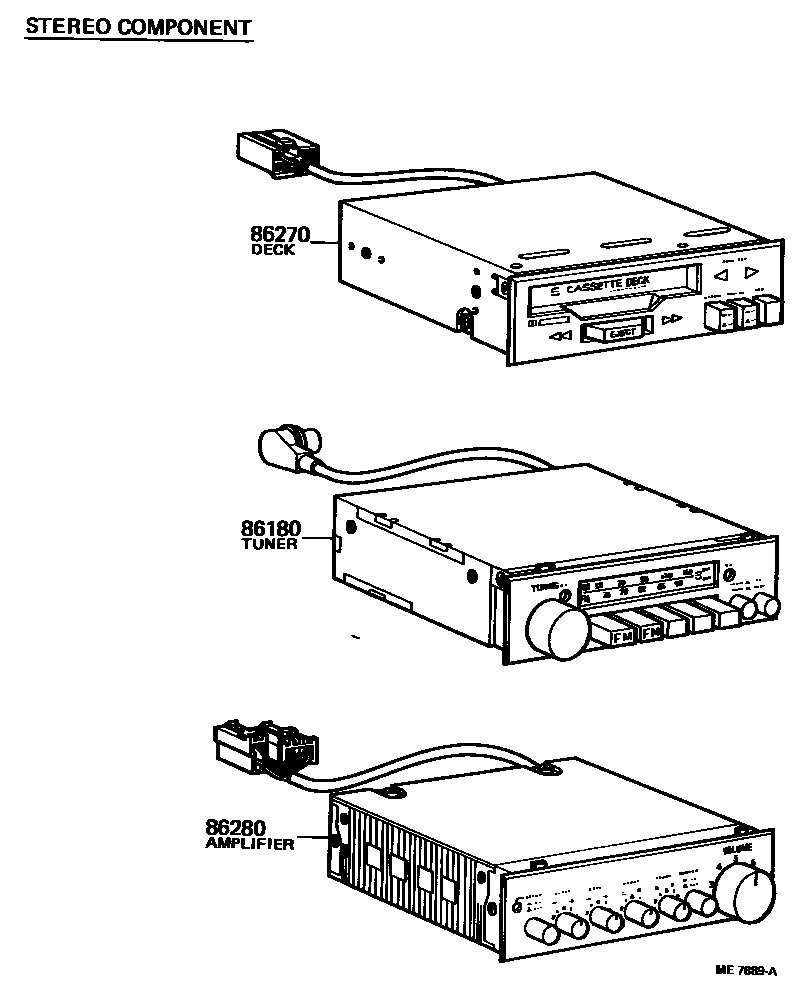

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — ME7889A
收音机、放大器和冷凝器 — ME7889A (197903 – 198108)

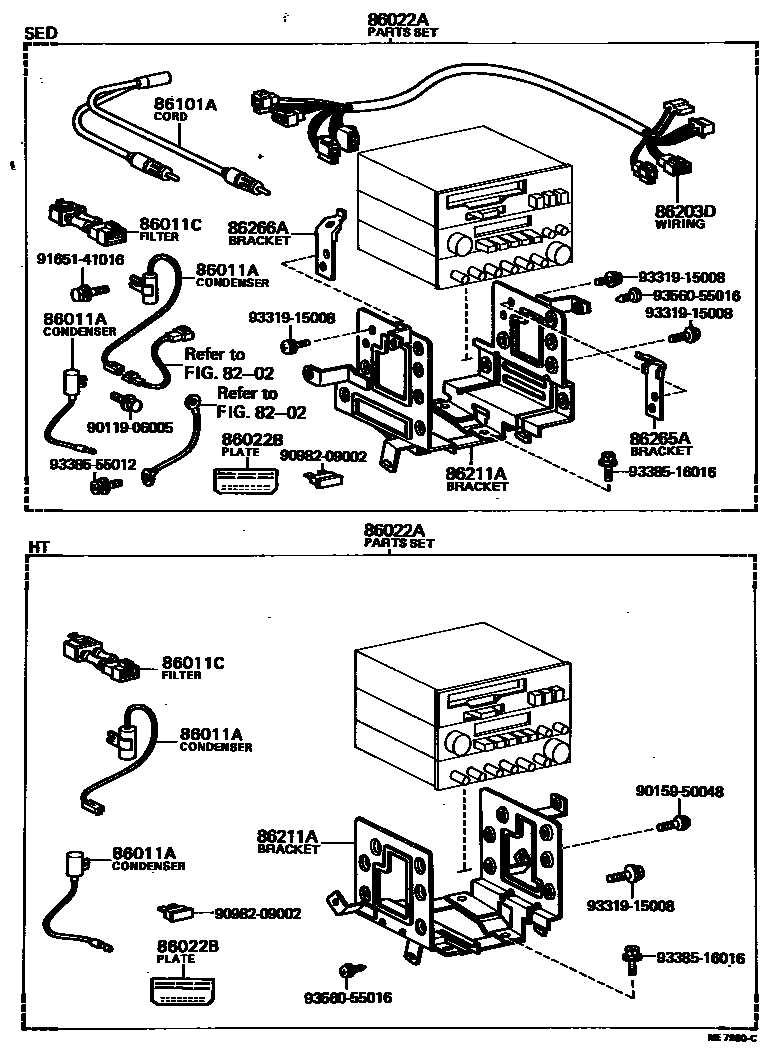

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — ME7980C
收音机、放大器和冷凝器 — ME7980C (197903 – 198108)

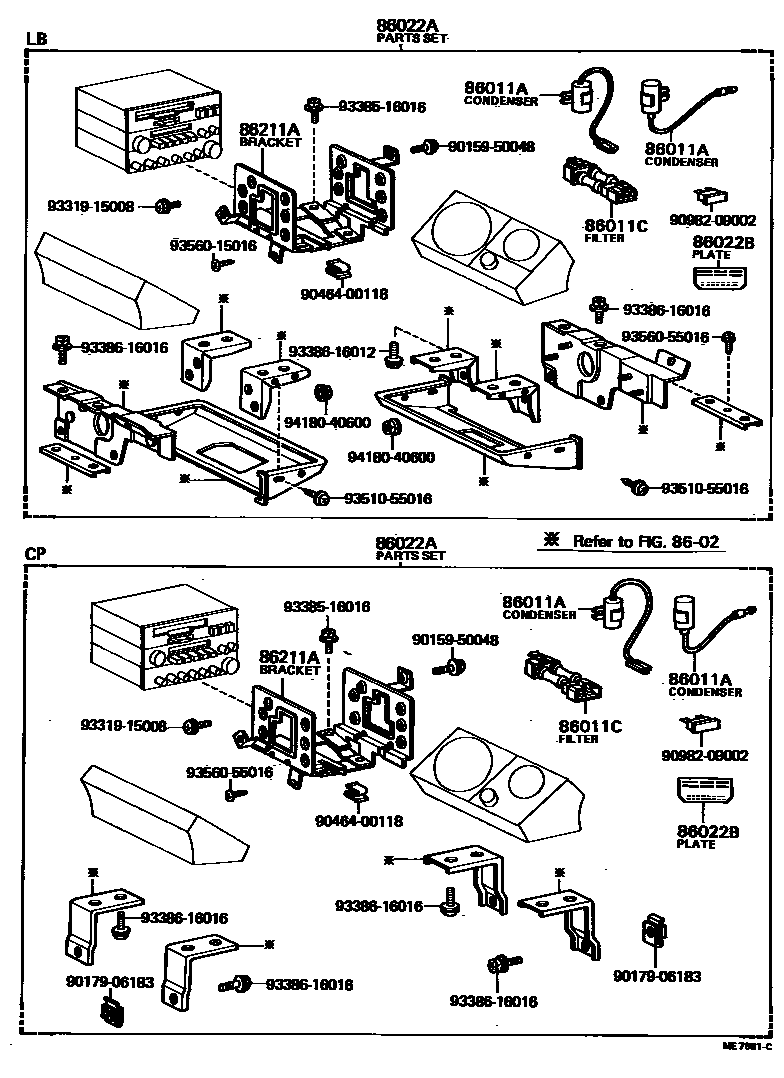

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — ME7981C
收音机、放大器和冷凝器 — ME7981C (197903 – 198108)

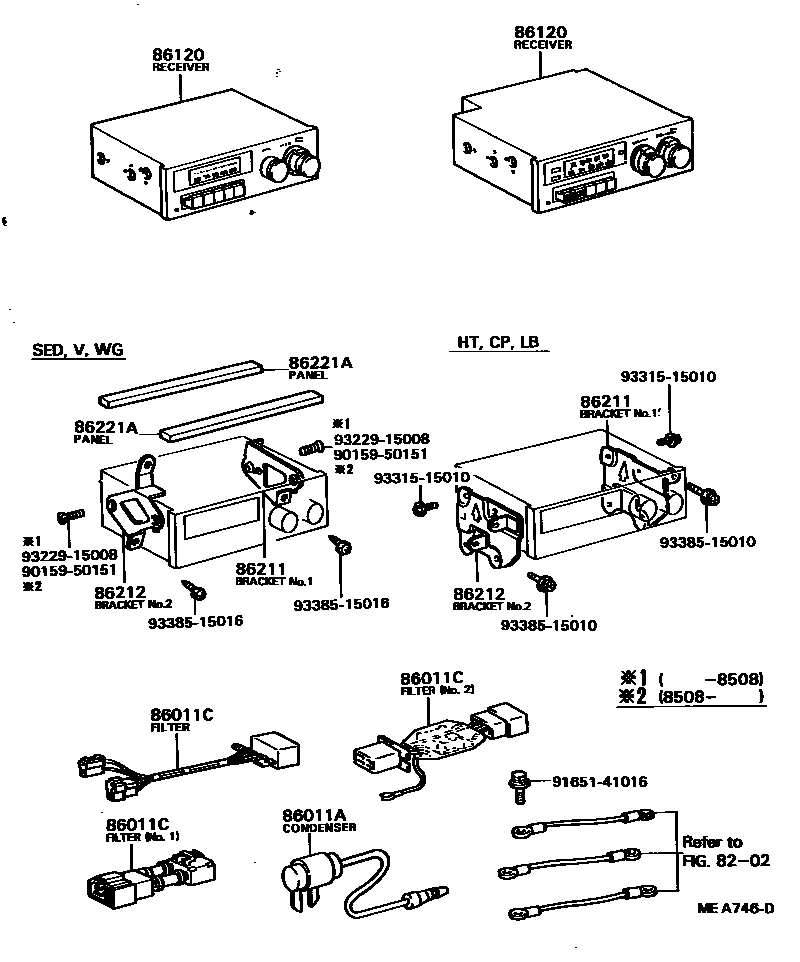

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — MEA746D
收音机、放大器和冷凝器 — MEA746D (198108 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Radio and set parts assemblies86011-19355 · 86011-19365
86011Aradio settings phase modulator90980-04010 · 90980-04023 · 90980-04030 · 90980-04036 · 90980-04041 · 90980-04043
86011CNoise filter90980-05022 · 90980-05049 · 90980-05077 · 90980-05078 · 90980-05080
86021Tape player and set parts assemblies86021-12170 · 86021-19145
86022AStereo Parts Setup Parts Assemblies86022-19045 · 86022-19055 · 86022-19065 · 86022-19075 · 86022-19085 · 86022-19095
86022Bwarning nameplate74555-12030
86101ANo. 1 antenna wire sub-assembly86101-12090
86120Radio assembly86120-12230 · 86120-12240 · 86120-14420 · 86120-14421 · 86120-19015 · 86120-19016
86124radio control knob86124-12010 · 86124-14040
86125Radio switch knob86125-12011
86180Stereo parts tuner assembly86180-12010 · 86180-12020
86202BTape player wiring harness86203-12020
86203DStereo Part 1 Wire Harness86203-12020
86211No. 1 radio bracket86201-12020 · 86201-12030 · 86207-12010 · 86207-12011 · 86211-12060 · 86211-12120 · 86211-13010 · 86211-13011
86211AStereo component bracket No. 186211-12100 · 86211-12110
86212No. 2 radio bracket86208-12010 · 86208-12011 · 86212-12050 · 86212-12100 · 86212-13010 · 86212-13011
86221Aradio panel86221-12020
86260Tape player assembly86021-12170
86265Tape player stand No. 186265-12190
86265AStereo component bracket No. 486266-12130
86266Tape player stand No. 286265-12200
86266AStereo component bracket No. 586266-12150
86267Tape player stand No. 386266-12100
86268Tape player stand No. 486266-12110
86270Stereo component base plate assembly86270-12010
86280Stereo parts amplifier assembly86280-12010
