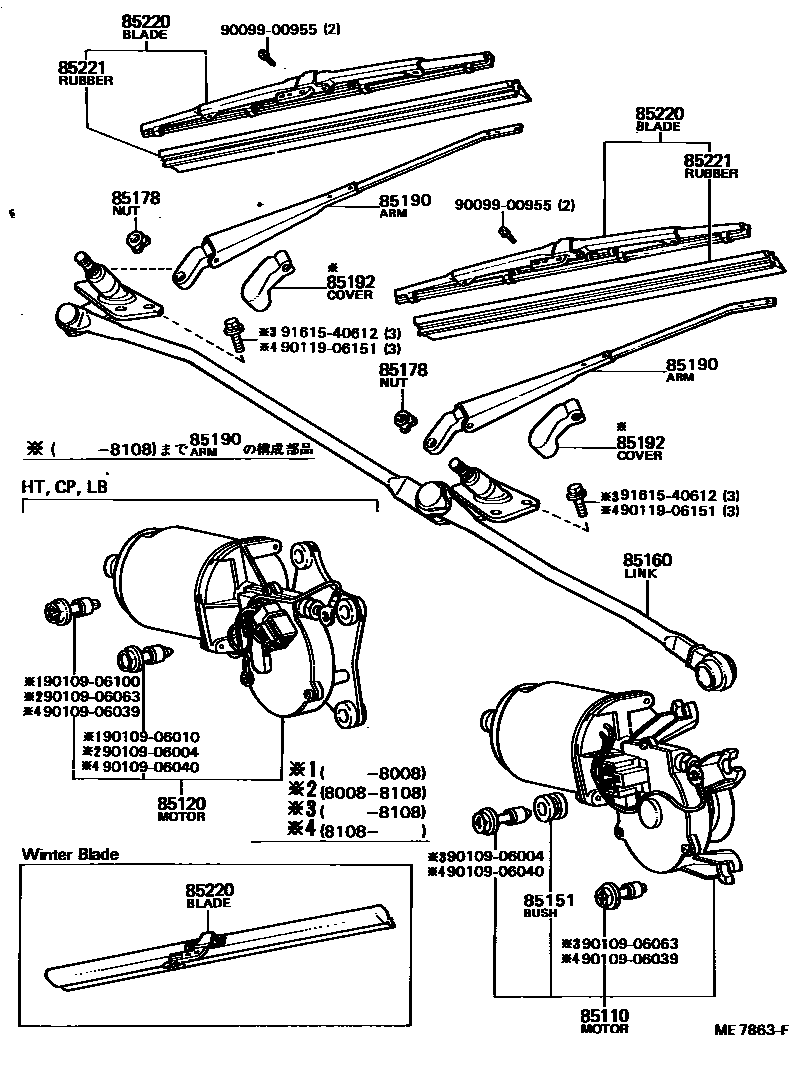

Toyota COROLLA 挡风玻璃刮水器 — Figure 8501
Toyota COROLLA EPC diagram 8501, 挡风玻璃刮水器, with 1 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85110 | Windshield wiper motor assembly | 85110-12200 · 85110-12230 |
| 85120 | Windshield wiper motor and bracket assembly | 85110-12200 · 85110-12211 · 85120-12120 |
| 85151 | Windshield wiper motor gear housing bushing | 85151-22070 |
| 85160 | Windshield wiper connecting rod assembly | 85160-12230 · 85160-12231 · 85160-12240 · 85160-12241 · 85160-12300 · 85160-12320 |
| 85178 | Nut (for securing front wiper arm) | 90176-08016 · 90179-08026 |
| 85190 | Windshield wiper arm assembly | 85190-12420 · 85190-12421 · 85190-12430 · 85190-12500 · 85190-12520 · 85190-12550 · 85210-12010 · 85210-12030 · 85210-12050 · 85210-12070 |
| 85192 | windshield wiper arm cover | 85192-12030 · 85192-12050 |
| 85220 | Windshield wiper blade assembly | 85220-12301 · 85220-12302 · 85220-12370 · 85220-12540 · 85220-12550 · 85220-14170 · 85220-14280 · 85220-14310 · 85220-14360 · 85220-16320 · 85220-16350 · 85220-20120 · 85220-30110 |
| 85221 | Windshield wiper blade | 85221-12090 · 85221-12190 · 85221-14140 · 85221-14170 · 85221-14180 · 85221-30080 · 85221-30100 · 85221-30120 |
