Toyota COROLLA 开关和继电器和ECU — Figure 8401

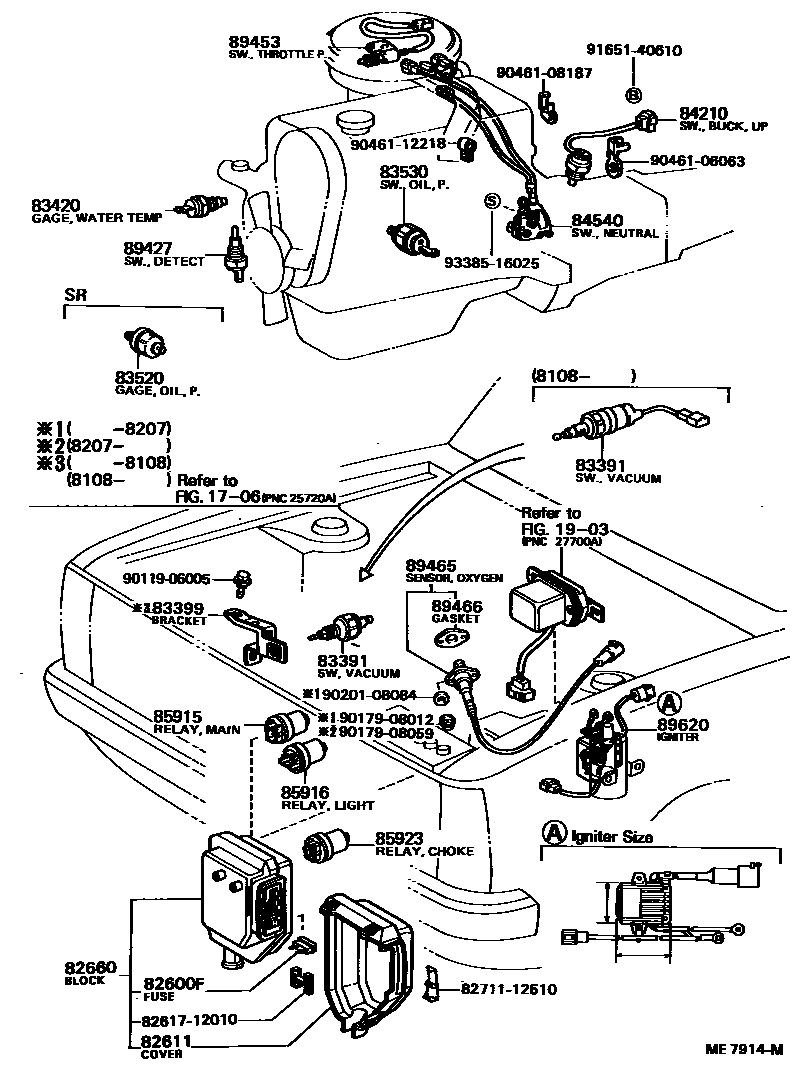

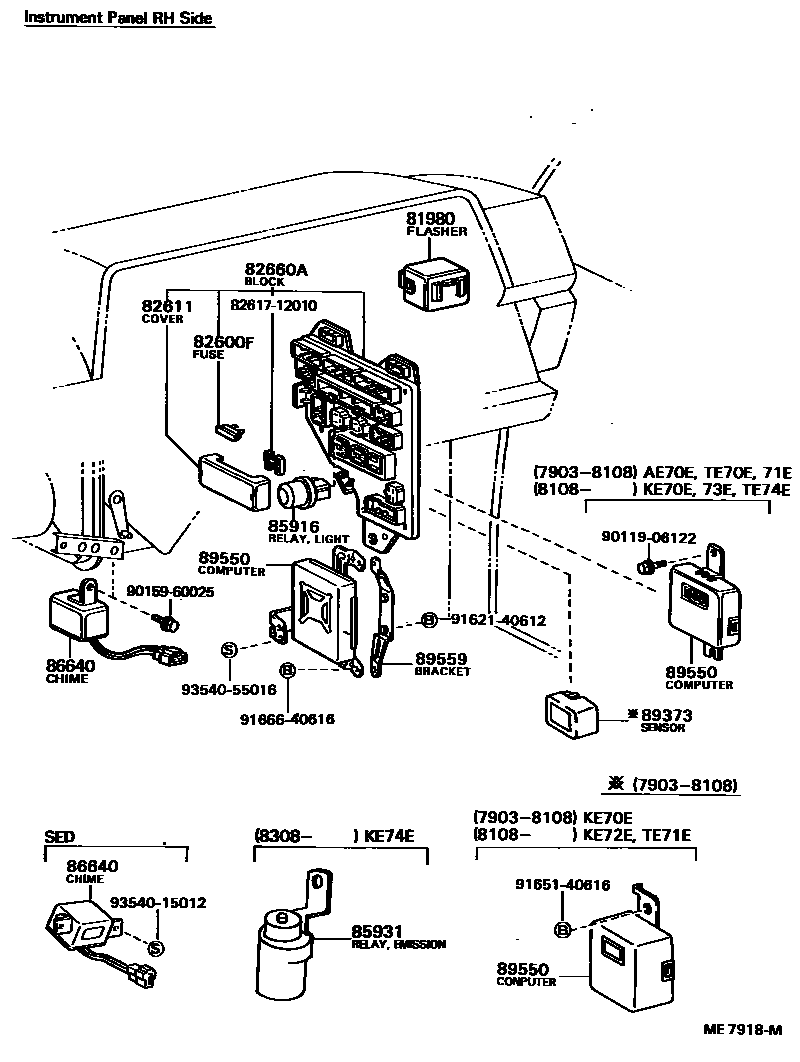

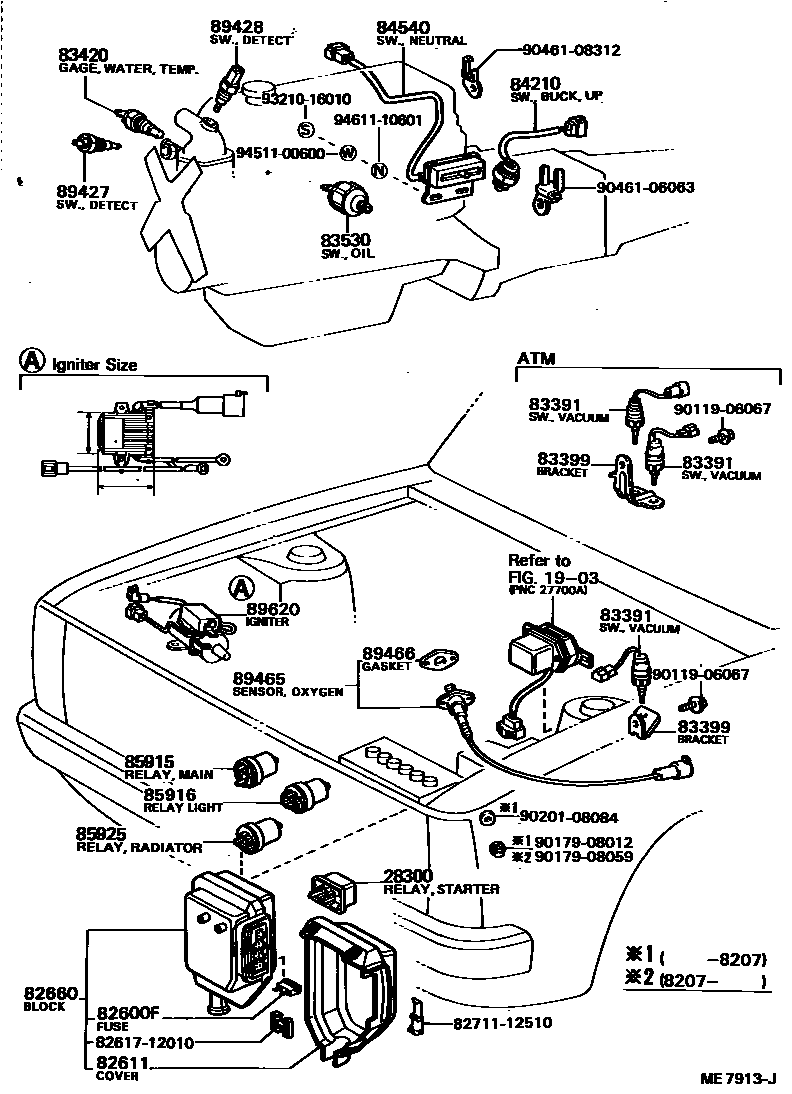

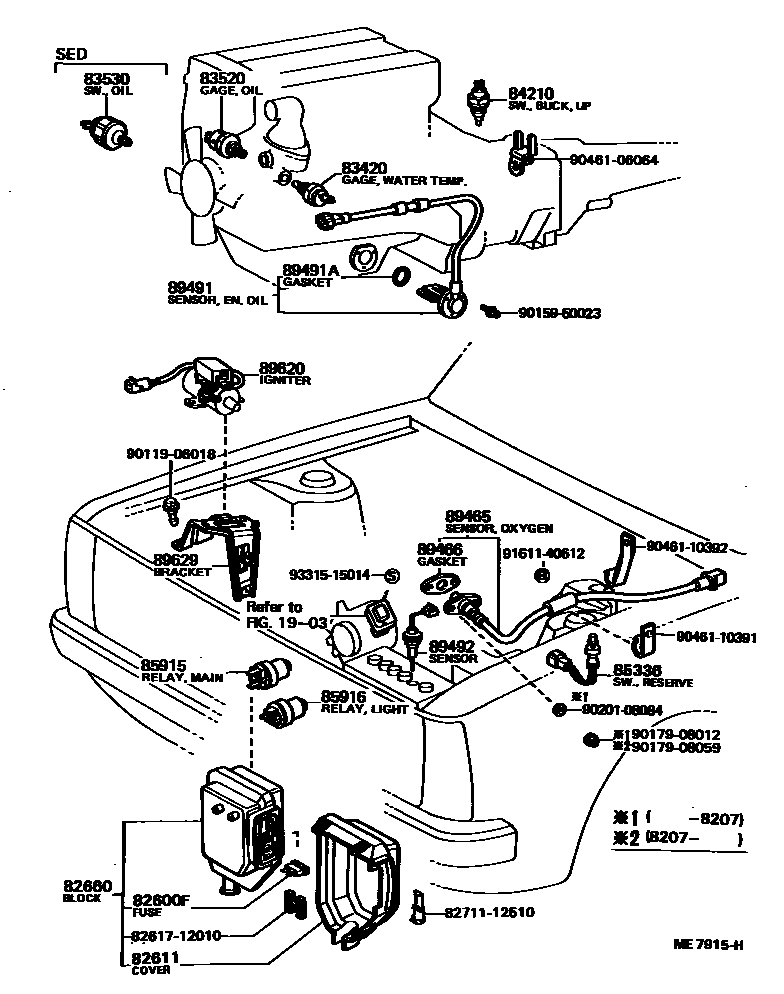

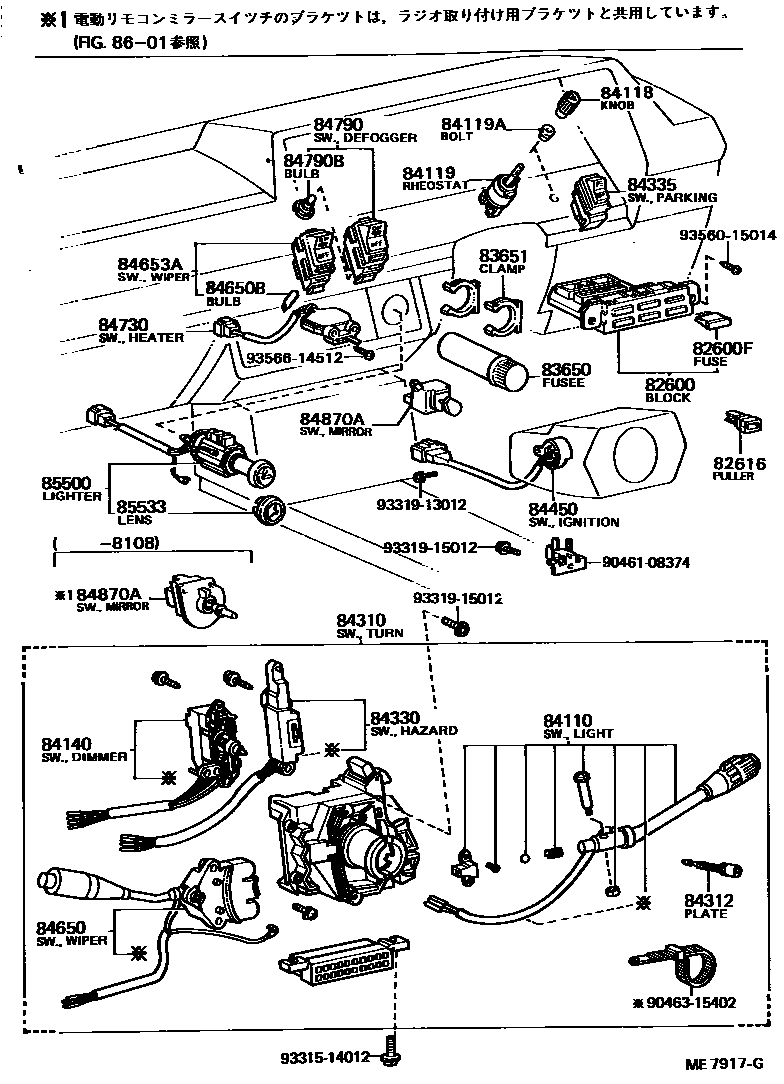

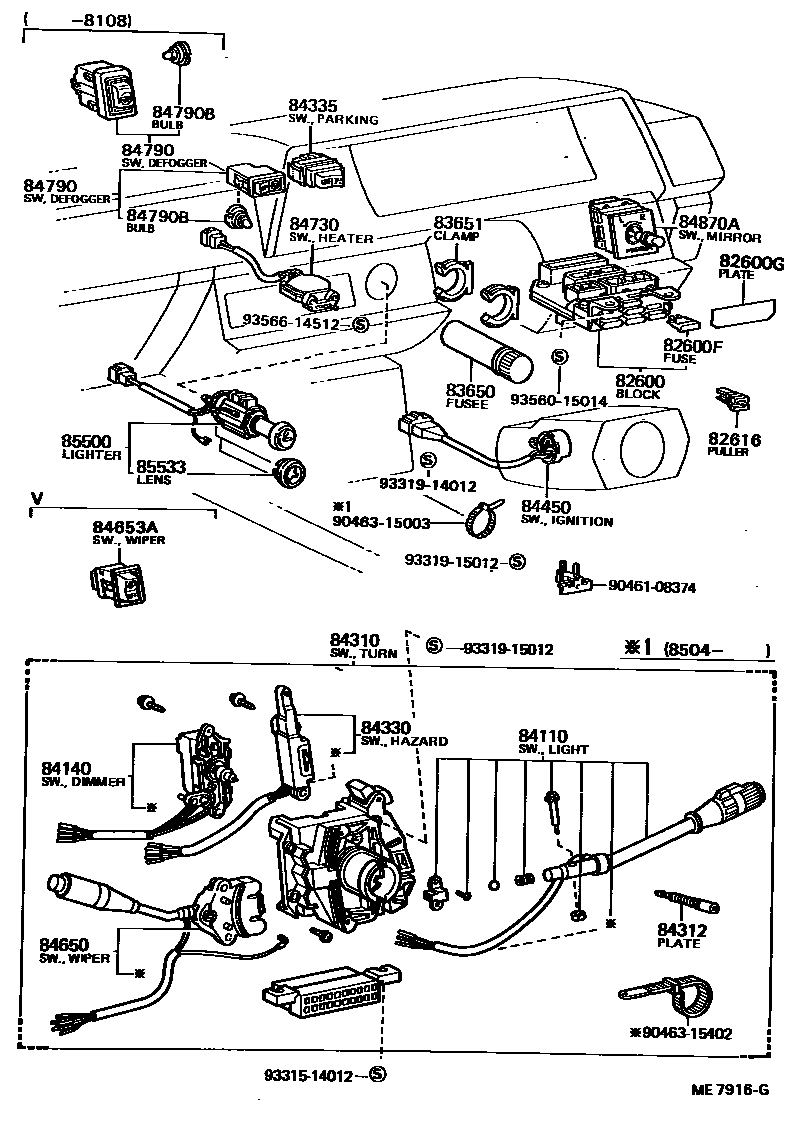

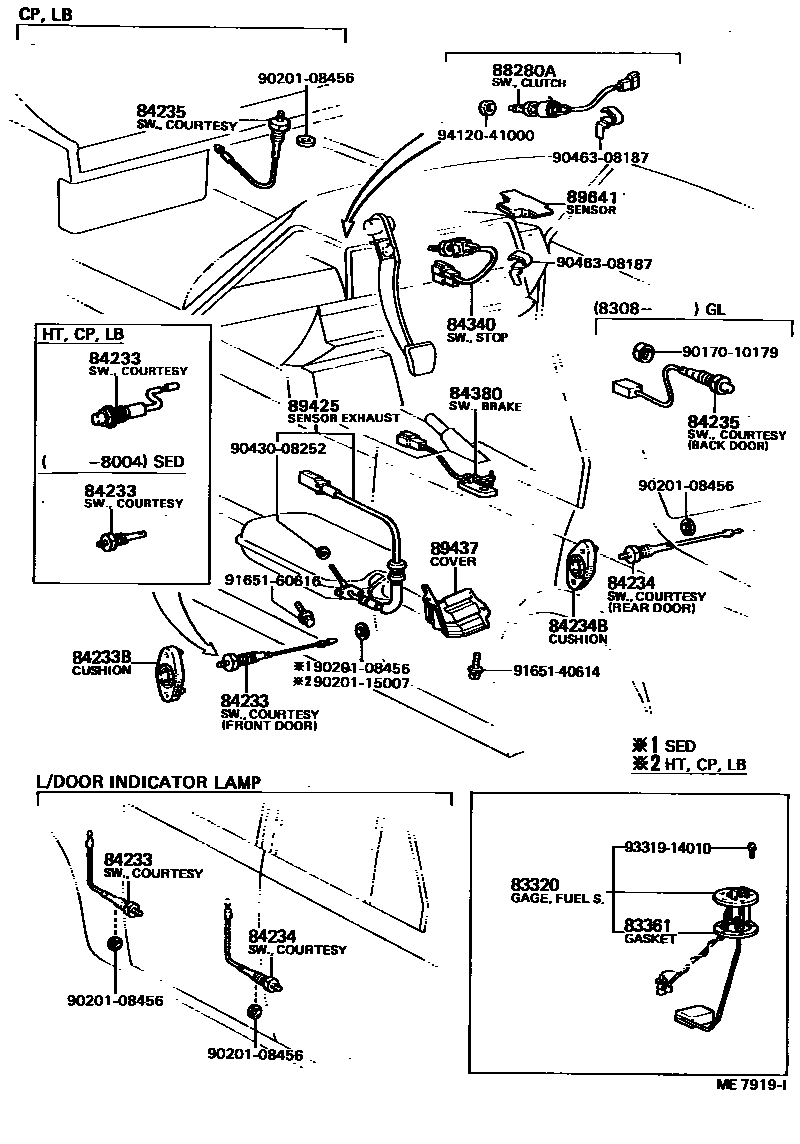

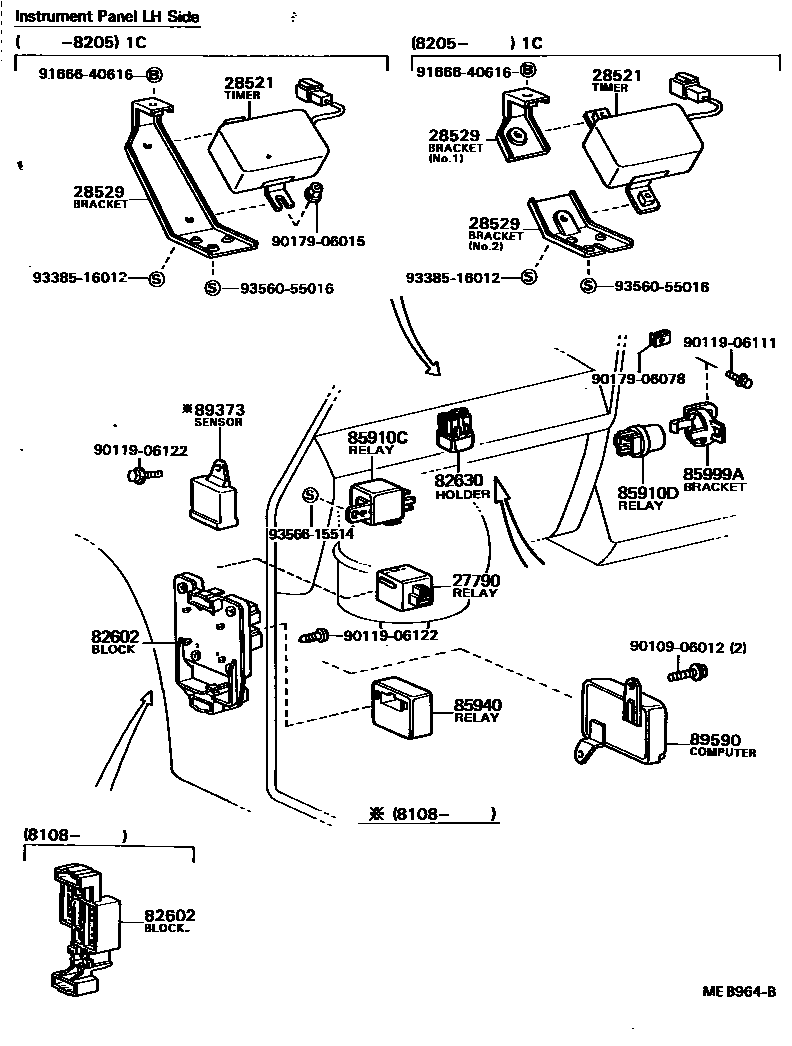

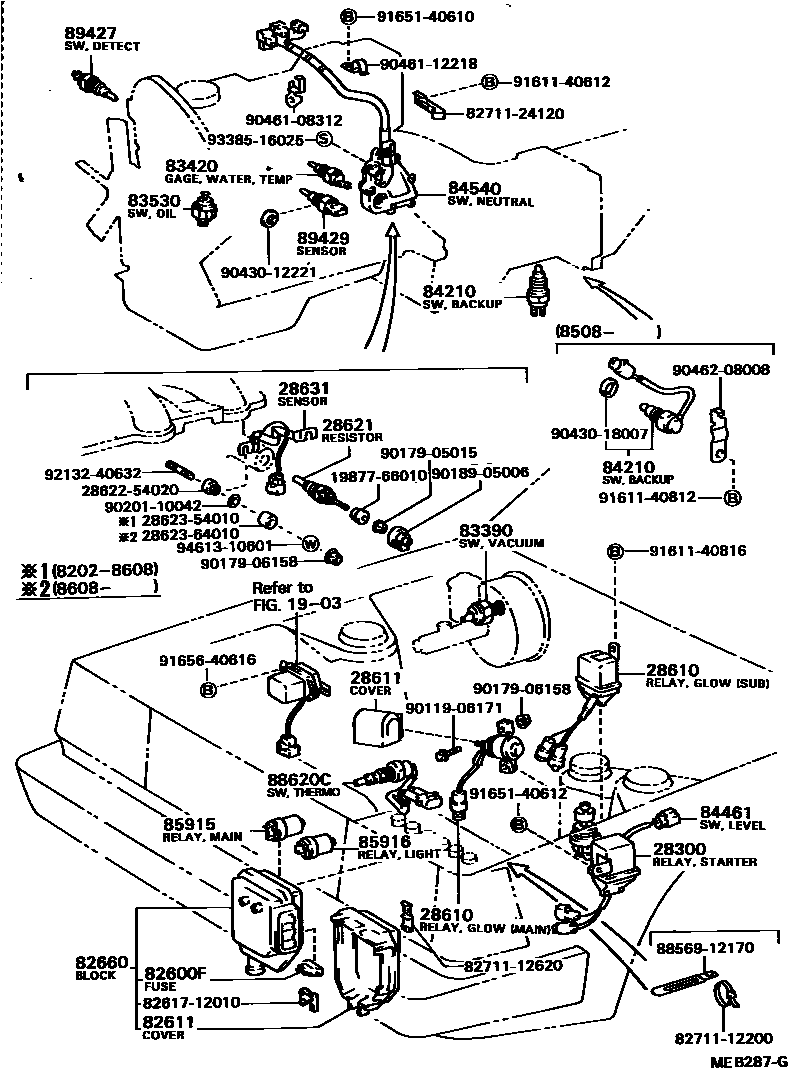

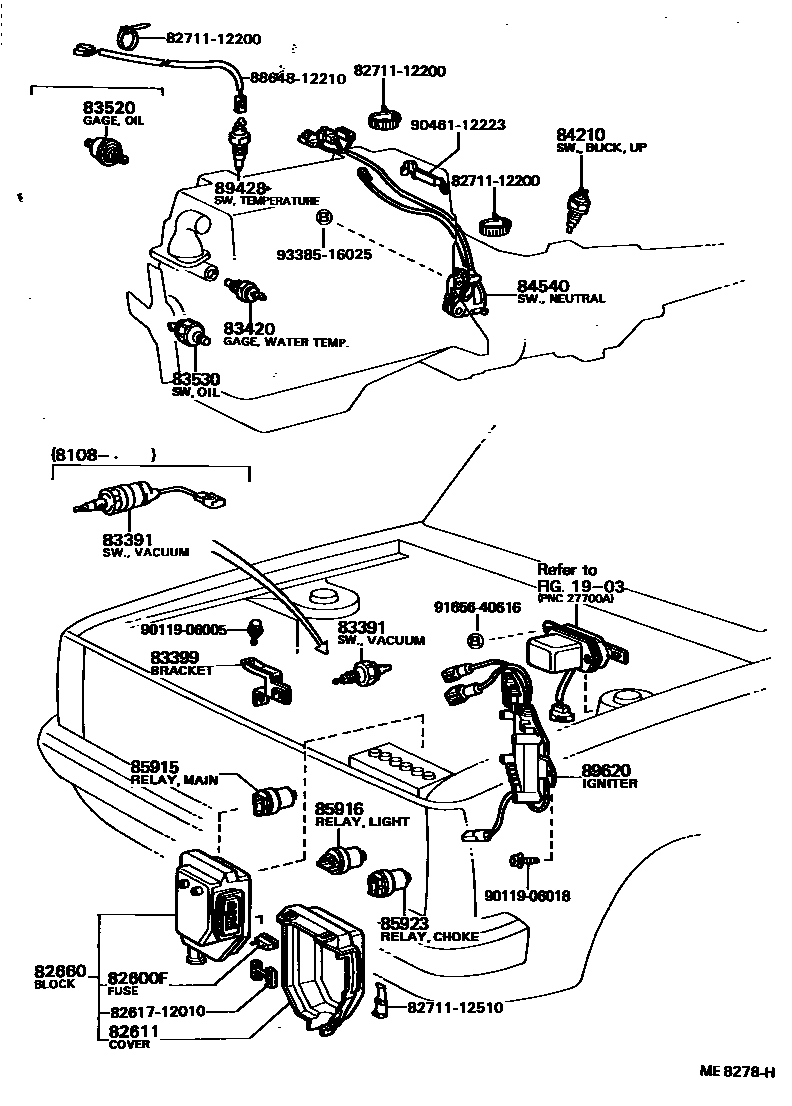

Toyota COROLLA EPC diagram 8401, 开关和继电器和ECU, with 10 images and 88 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27790 | Charging indicator light relay assembly | 27790-13010 · 27790-41010 · 27790-70010 |
| 28300 | Starter relay assembly | 28300-24031 · 28300-54050 · 28300-64010 |
| 28521 | Preheat timer | 28521-54131 · 28521-64050 · 28521-64051 · 28521-64120 · 28521-64121 · 28521-64122 |
| 28529 | Preheat timer bracket No. 1 | 28529-64010 · 28529-64030 · 28529-64040 |
| 28610 | Glow plug relay assembly | 28610-54090 · 28610-64020 |
| 28611 | Glow plug relay cover | 28611-64010 |
| 28621 | glow plug resistor | 28621-64011 · 28621-64020 |
| 28631 | glow plug current sensor | 28631-64010 |
| 81980 | Turn signal flasher relay assembly | 81980-16010 · 81980-22060 · 81980-22070 |
| 82600 | Fuse box assembly | 82600-12100 · 82600-12110 · 82600-12120 · 82600-12140 |
| 82600F | Spare fuse | 90982-09001 · 90982-09002 · 90982-09003 · 90982-09004 · 90982-09005 |
| 82600G | Warning nameplate (for fuses) | 74555-12022 |
| 82602 | Relay box sub-assembly | 82602-12040 · 82602-12050 |
| 82611 | fuse box cover | 82611-12080 · 82611-12081 · 82611-12082 · 82661-12010 · 82661-12011 · 82661-12012 |
| 82616 | fuse puller | 82616-12010 |
| 82630 | Fuse holder assembly | 82630-12050 |
| 82660 | Engine room relay box assembly | 82660-12010 · 82660-12011 · 82660-12080 · 82660-12081 |
| 82660A | Front wall side relay box assembly | 82660-12040 · 82660-12041 · 82660-12042 |
| 83320 | Fuel gauge sensor assembly | 83320-19187 · 83320-19197 · 83320-19385 · 83320-19386 · 83320-19395 · 83320-19396 · 83320-19407 · 83320-19417 · 83320-19575 · 83320-19585 |
| 83361 | fuel gauge sensor gasket | 77169-14020 · 83361-20030 |
| 83390 | Vacuum warning switch assembly | 83390-30020 |
| 83391 | Vacuum switch | 83391-12070 · 83391-12081 · 83391-12091 · 83391-14010 · 83391-14061 |
| 83399 | Vacuum switch bracket | 83399-12060 · 83399-12080 · 83399-22011 |
| 83420 | Water temperature sensor assembly | 83420-12010 · 83420-16010 · 83420-20020 |
| 83520 | Oil pressure gauge sensor assembly | 83520-14021 |
| 83530 | Oil pressure switch assembly (for engine) | 83530-10020 · 83530-12040 · 83530-14040 · 83530-30042 · 83530-30060 · 83530-36011 |
| 83650 | fuse | 90986-01003 |
| 83651 | fuse clip | 90468-25002 |
| 84110 | No. 1 light control switch assembly | 84112-19145 · 84112-19146 · 84112-19147 · 84112-19155 · 84112-19156 · 84112-19157 · 84112-19325 · 84112-19335 |
| 84118 | Light control rheostat button | 84118-12030 |
| 84119 | Light control rheostat | 84119-12060 |
| 84119A | Rheostat control retaining bolt or nut | 90984-01007 |
| 84140 | Headlight dimmer switch assembly | 84140-12020 · 84140-12021 · 84140-12170 · 84140-19035 · 84140-19036 · 84140-19037 · 84140-19095 · 84140-19105 · 84140-29095 |
| 84210 | Reversing light switch assembly | 84210-10051 · 84210-10060 · 84210-10071 · 84210-14010 · 84210-60021 |
| 84233 | Door control light switch assembly (for front door) | 84230-12030 · 84230-12040 · 84230-12050 · 84230-20020 · 84230-22051 · 84231-20010 |
| 84233B | Door light switch cushion (for front doors) | 84234-20010 · 84234-20020 · 84234-20030 · 84234-22010 · 84234-95500 |
| 84234 | Door control light switch assembly (for rear door) | 84230-12040 · 84230-12050 · 84230-20020 · 84230-22051 |
| 84234B | Door light switch cushion (for rear doors) | 84234-20010 · 84234-22010 |
| 84235 | Door control light switch assembly (for back door) | 84230-91255 · 84231-20040 |
| 84310 | Turn signal switch assembly | 84310-12290 · 84310-12291 · 84310-12292 · 84310-12293 · 84310-12300 · 84310-12301 · 84310-12302 · 84310-12400 · 84310-12410 · 84310-12420 · 84310-12430 |
| 84312 | Speaker contact piece | 84312-12020 · 84312-12030 · 84312-20011 · 84312-20020 |
| 84330 | Hazard warning signal switch assembly | 84332-12060 · 84332-19035 · 84332-19065 · 84332-19075 · 84332-39095 |
| 84335 | Parking light switch assembly | 84330-12080 · 84330-12100 · 84330-12120 · 84330-14110 |
| 84340 | brake light switch assembly | 84340-22060 · 84340-22072 |
| 84380 | Brake warning test switch assembly | 84550-12020 |
| 84450 | Ignition or starter switch assembly | 84450-12060 · 84450-12080 |
| 84461 | Liquid level warning switch | 84461-14030 |
| 84540 | Neutral start switch assembly | 84540-12090 · 84540-12100 · 84540-12130 · 84540-14080 · 84540-14090 · 84540-14100 · 84540-14110 · 84540-22130 · 84540-22131 |
| 84650 | Windshield wiper switch assembly | 84652-12170 · 84652-12171 · 84652-12180 · 84652-12181 · 84652-12340 · 84652-19175 · 84652-19176 · 84652-19185 · 84652-19186 · 84652-19445 · 84652-19455 · 84652-19475 · 84652-19485 · 84652-19495 · 84652-19515 · 84652-19525 · 84652-19535 · 84652-19555 |
| 84650B | Windshield wiper switch light bulb | 90981-11018 |
| 84653A | Rear wiper switch | 84653-12040 · 84653-12060 · 84653-12080 · 84653-30030 |
| 84730 | Heater blower switch assembly | 84732-12060 · 84732-12061 · 84732-12062 · 84732-12090 |
| 84790 | Rear window defogger switch assembly | 84790-12070 · 84790-12080 · 84790-12081 · 84790-12120 |
| 84790B | Bulb (for rear window defogger switch) | 84999-10110 · 90981-11014 · 90981-11024 |
| 84870A | Exterior rearview mirror switch assembly | 84870-12030 · 84870-12050 · 84870-12060 |
| 85336 | Liquid level warning switch assembly of liquid storage tank | 85335-34010 |
| 85500 | Cigarette lighter assembly | 85500-12101 · 85500-12121 · 85500-30340 |
| 85533 | Cigarette lighter indicator lamp shade | 85533-12010 · 85533-12011 · 85533-12020 · 85533-20010 · 85533-20011 · 85533-30010 |
| 85910C | Relay assembly (for heater blower motor) | 85913-12010 |
| 85910D | Relay (for heater idle speed boost) | 90987-01001 · 90987-01003 |
| 85915 | main relay | 90987-02001 · 90987-02004 |
| 85916 | Light control relay | 90987-01001 · 90987-01003 |
| 85923 | Choke control relay | 90987-02001 |
| 85925 | Radiator fan relay | 90987-03001 |
| 85931 | Emission control relay | 85931-12010 |
| 85940 | Windshield wiper relay assembly | 85940-12020 · 85940-22060 |
| 85999A | No. 2 relay bracket | 85999-12050 · 85999-26010 |
| 86640 | Warning bell assembly | 86640-12040 · 86640-12050 · 86640-12090 |
| 88280A | Clutch switch assembly | 88280-35010 |
| 88620C | Temperature switch assembly | 88620-12010 |
| 89373 | Malfunction indicator light sensor | 89373-12010 · 89373-12020 |
| 89425 | Exhaust gas temperature sensor | 89425-19135 · 89425-19145 · 89425-19165 · 89425-19195 · 89425-19205 · 89425-19215 · 89425-19235 · 89425-19315 · 89425-19316 |
| 89427 | Temperature detection switch | 89427-12051 |
| 89428 | No. 2 temperature detection switch | 83430-10010 · 89428-10040 · 89428-10050 · 89428-30030 · 89428-30031 |
| 89429 | oil temperature sensor | 89422-30020 |
| 89437 | sensor cover | 89437-12030 · 89437-12040 |
| 89453 | Throttle position switch (for T.C.S.) | 89453-14010 |
| 89465 | oxygen sensor | 89465-19035 · 89465-19045 · 89465-19065 |
| 89466 | Oxygen sensor pad | 89466-30010 |
| 89491 | Engine oil level sensor | 89491-14903 |
| 89491A | Engine oil level sensor gasket | 90301-25094 |
| 89492 | Electrolyte level sensor | 89492-20010 |
| 89550 | Emission control ECU assembly | 89550-12390 · 89550-12400 · 89550-12410 · 89550-12420 · 89550-12430 · 89550-12431 · 89550-12510 · 89550-12511 · 89550-12520 · 89550-12570 · 89550-12580 · 89550-12740 · 89550-12750 · 89551-12010 · 89551-12020 · 89551-12030 · 89551-12040 |
| 89559 | Emission control ECU bracket | 89568-12040 · 89569-12020 |
| 89590 | Status indicator light ECU assembly | 89590-12030 |
| 89620 | Ignition assembly | 89620-12130 · 89620-12131 · 89620-12140 · 89620-12150 · 89620-12160 · 89620-12170 · 89620-12180 · 89620-12181 · 89620-12182 · 89620-12190 · 89620-12220 · 89620-12230 · 89620-12250 |
| 89629 | Ignition bracket assembly | 19968-26010 · 89629-12010 |
| 89641 | magnetic field sensor | 89641-14010 |
