Toyota COROLLA 仪表 — Figure 8301

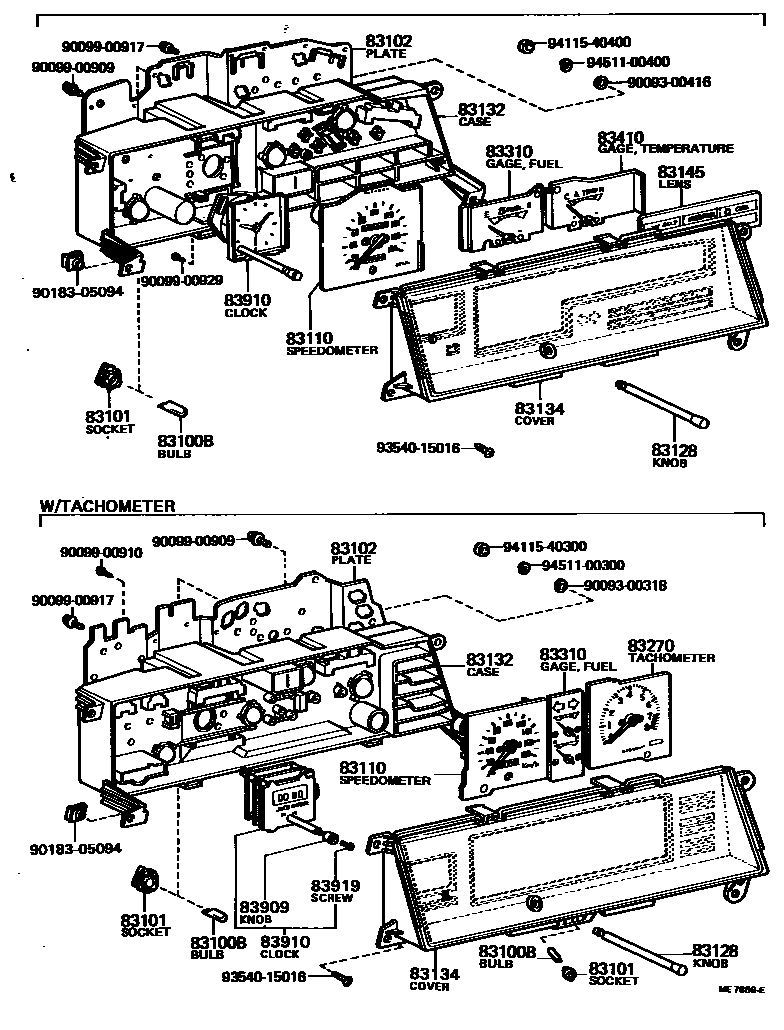

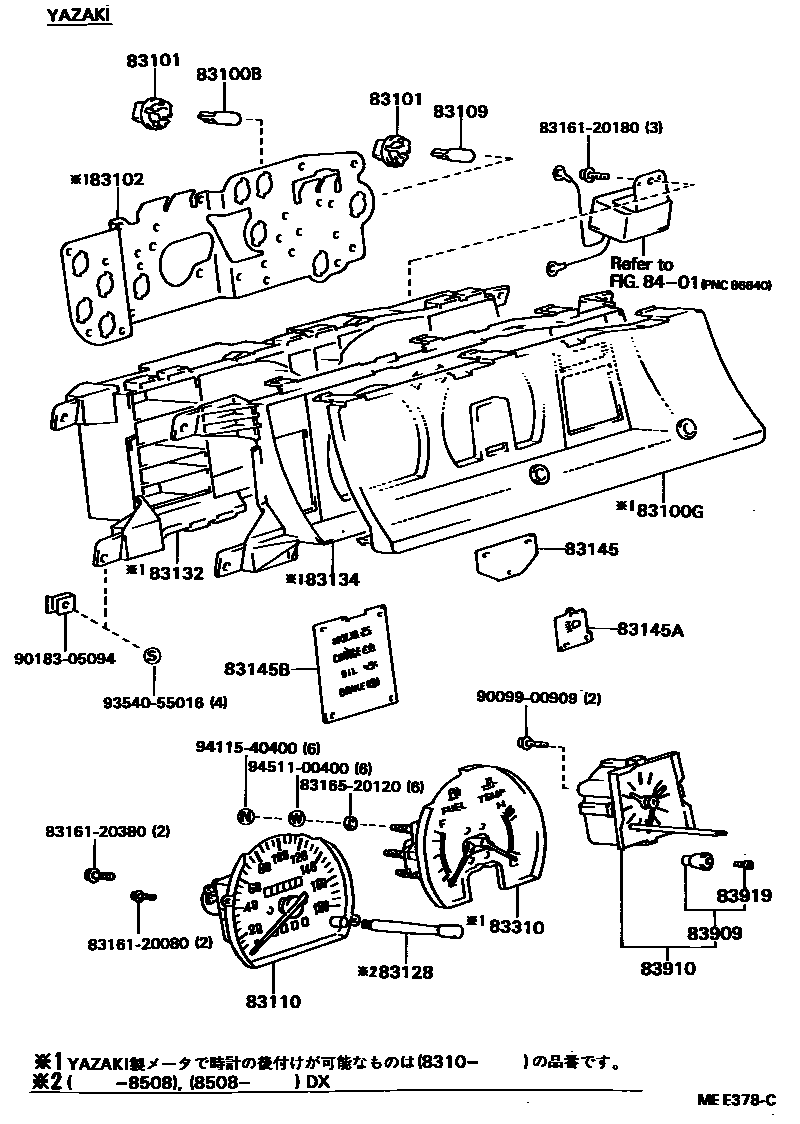

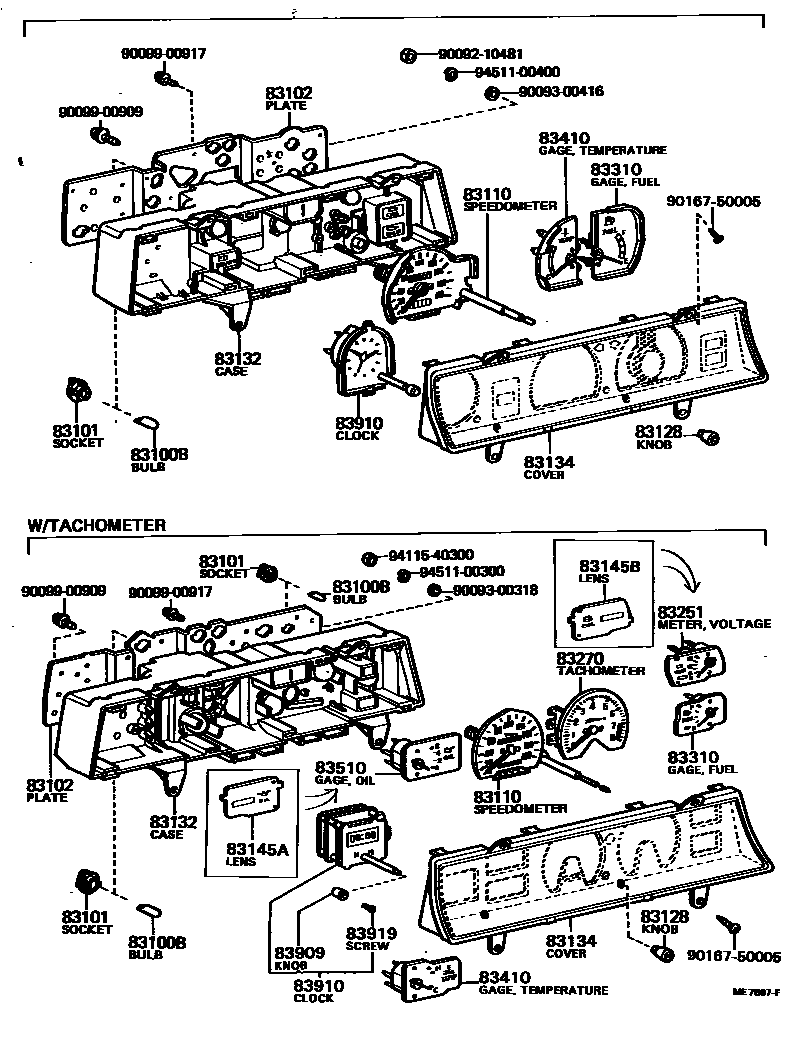

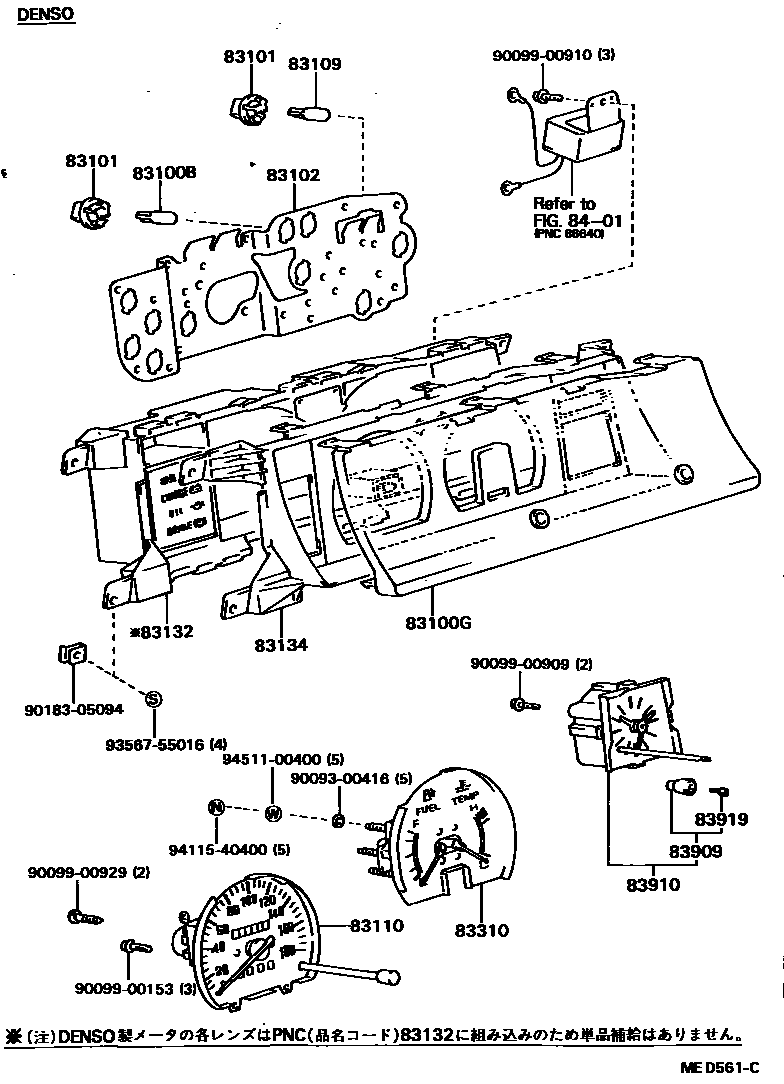

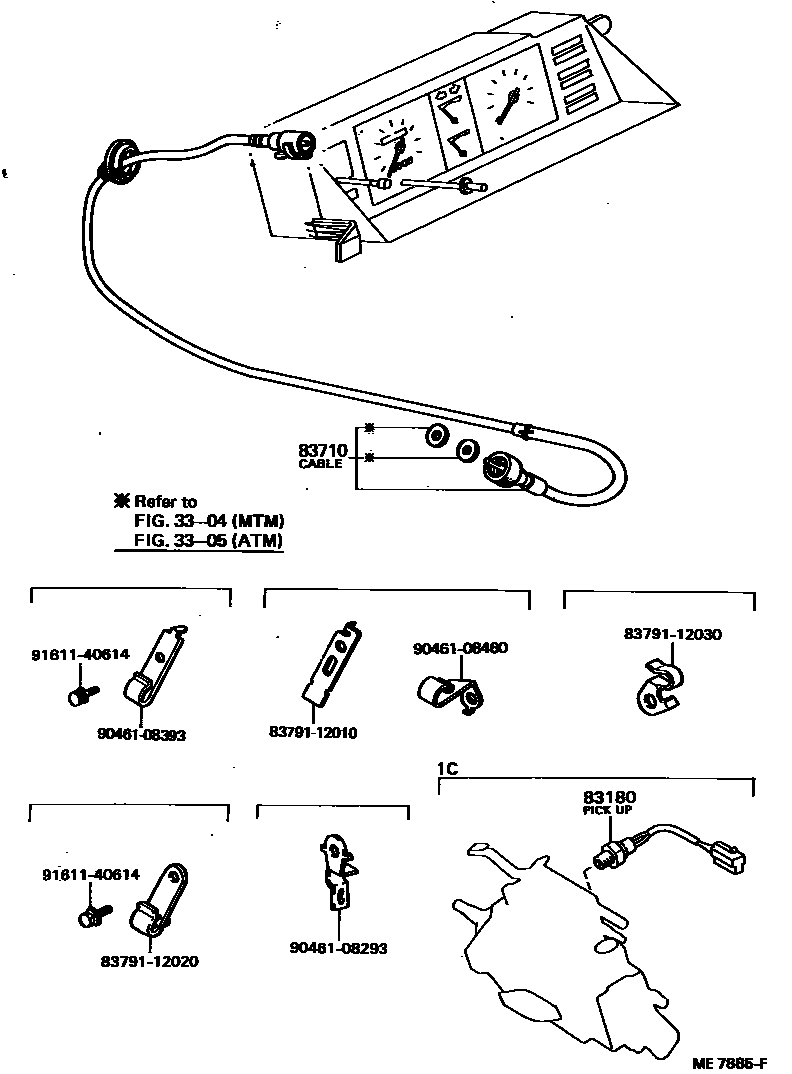

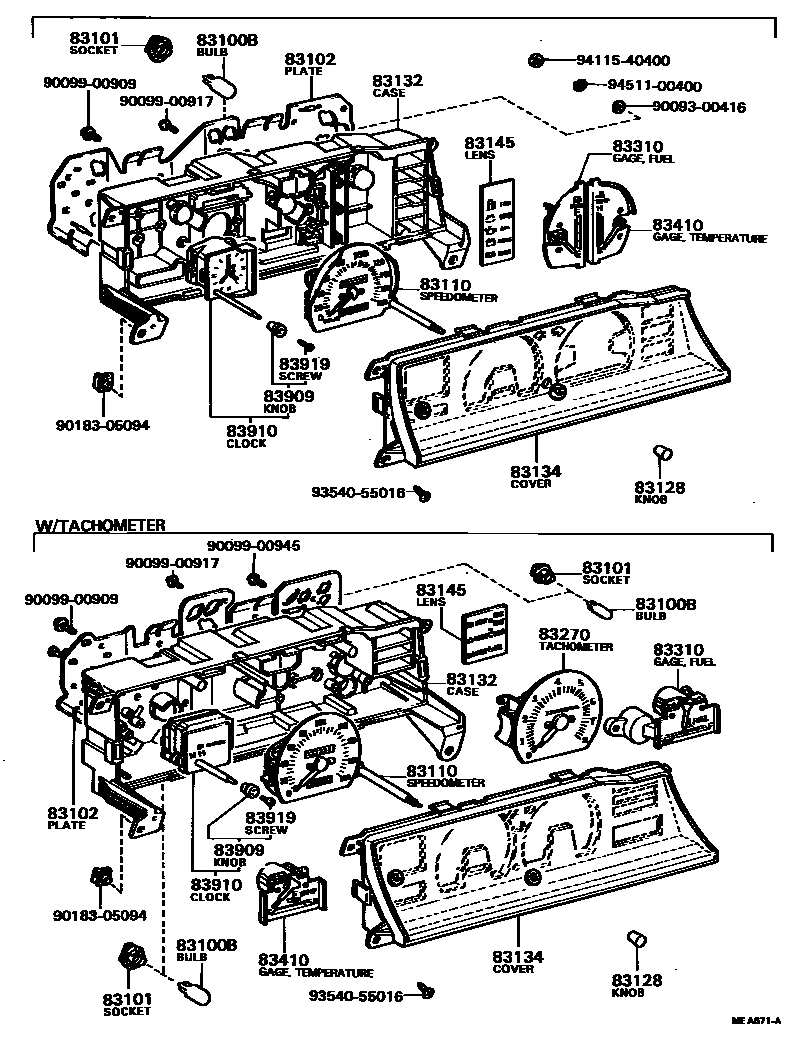

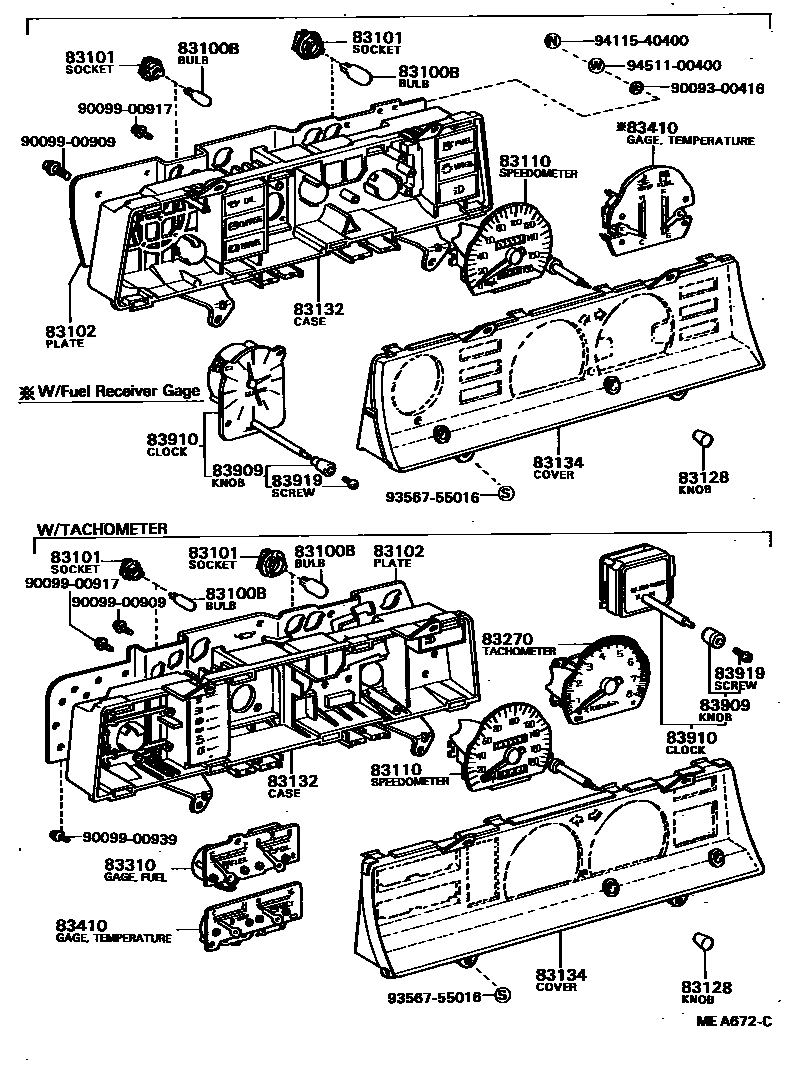

Toyota COROLLA EPC diagram 8301, 仪表, with 7 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83138-12570 · 83138-12590 · 83138-12610 · 83138-13020 · 83138-13040 · 83138-13060 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-12480 · 83247-12490 · 83247-12500 · 83247-12501 · 83247-12510 · 83247-12512 · 83247-12520 · 83247-12530 · 83247-12540 · 83247-12550 · 83247-12770 · 83247-12790 · 83247-12810 · 83247-12830 · 83247-13020 · 83247-13040 · 83247-1A150 · 83247-1A190 · 83247-1A210 · 83247-1A230 · 83247-1A330 · 83247-1E450 · 83247-1E470 · 83247-1E490 · 83247-1E510 · 83247-1E530 · 83247-1E730 · 83247-1E750 · 83247-1E770 |
| 83109 | Combined instrument bulb No. 2 | 83109-24030 |
| 83110 | Speedometer assembly | 83110-12550 · 83110-12551 · 83110-12560 · 83110-12570 · 83110-12571 · 83110-12660 · 83110-12661 · 83110-12662 · 83110-12670 · 83110-12671 · 83110-12672 · 83110-13040 · 83110-13041 · 83110-13050 · 83110-13051 · 83110-13060 · 83110-13070 · 83110-1A120 · 83110-1A180 |
| 83128 | trip odometer handle | 83128-10260 · 83128-12650 · 83128-12670 · 83128-89130 |
| 83132 | Instrument cluster housing | 83132-12010 · 83132-12020 · 83132-12030 · 83132-12040 · 83132-12051 · 83132-12060 · 83132-12190 · 83132-12250 · 83132-12270 · 83132-12290 · 83132-12430 · 83132-12490 · 83132-12830 · 83132-12850 · 83132-12870 · 83132-12890 · 83132-13020 · 83132-13040 |
| 83134 | Combination instrument cover No. 1 | 83133-12010 · 83133-12020 · 83133-12030 · 83133-12031 · 83133-12040 · 83133-12041 · 83133-12050 · 83133-12060 · 83133-12070 · 83133-12080 · 83133-12081 · 83133-12330 · 83133-12350 · 83133-12470 · 83133-12490 · 83133-12530 · 83133-12550 · 83133-12870 · 83134-13020 · 83134-13040 |
| 83145 | Instrument No. 1 lampshade | 83145-12050 · 83145-12060 · 83145-12070 · 83145-12080 · 83145-12090 · 83145-12100 · 83145-12170 · 83145-12190 · 83145-12210 · 83145-12230 · 83145-12430 · 83145-12450 · 83145-13020 |
| 83145A | Instrument No. 2 lampshade | 83145-12110 · 83145-13040 |
| 83145B | Instrument No. 3 lampshade | 83145-12120 · 83145-13060 |
| 83180 | Speed detector assembly | 83180-14010 |
| 83251 | voltmeter | 83251-12040 |
| 83270 | Engine tachometer assembly | 83242-12230 · 83242-12240 · 83242-12250 · 83242-12251 · 83242-12260 · 83242-12350 · 83242-12390 · 83242-12410 · 83242-12570 · 83242-12590 · 83242-12610 · 83242-12630 |
| 83310 | Fuel gauge assembly | 83243-12110 · 83243-12120 · 83243-12130 · 83243-12140 · 83243-12150 · 83243-12190 · 83243-12200 · 83243-12230 · 83243-12250 · 83243-12270 · 83243-12370 · 83243-12390 · 83243-12410 · 83243-12490 · 83243-12750 · 83243-12770 · 83243-12790 · 83243-12810 · 83243-13020 · 83243-13040 |
| 83410 | Water temperature meter assembly | 83244-12190 · 83244-12200 · 83244-12201 · 83244-12210 · 83244-12211 · 83244-12250 · 83244-12300 · 83244-12310 · 83244-12330 · 83244-12450 · 83244-12470 · 83244-12490 · 83244-12610 · 83244-12650 · 83244-12670 · 83244-12690 · 83244-1A270 |
| 83510 | Oil pressure gauge assembly | 83246-12101 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12190 · 83710-13010 · 83710-13020 · 83710-13030 · 83710-13040 · 83710-13050 · 83710-13060 · 83710-13070 · 83710-19485 · 83710-19486 · 83710-19495 · 83710-19496 |
| 83909 | clock button | 83909-12230 · 83909-13010 · 83909-14012 · 83909-22180 · 83909-30250 |
| 83910 | clock assembly | 83910-12210 · 83910-12211 · 83910-12220 · 83910-12221 · 83910-12230 · 83910-12240 · 83910-12290 · 83910-12300 · 83910-12310 · 83910-13010 |
| 83919 | clock screw | 83919-12230 · 83919-13010 · 83919-14012 · 83919-30250 |
